数控加工用内置水冷式电主轴结构设计

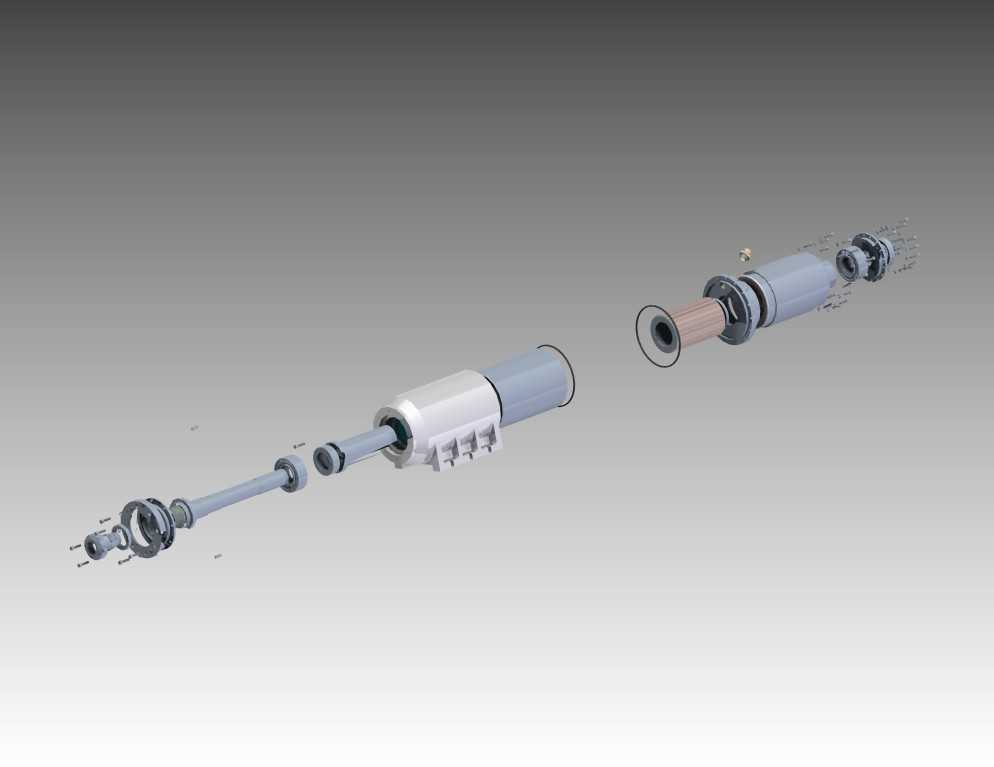

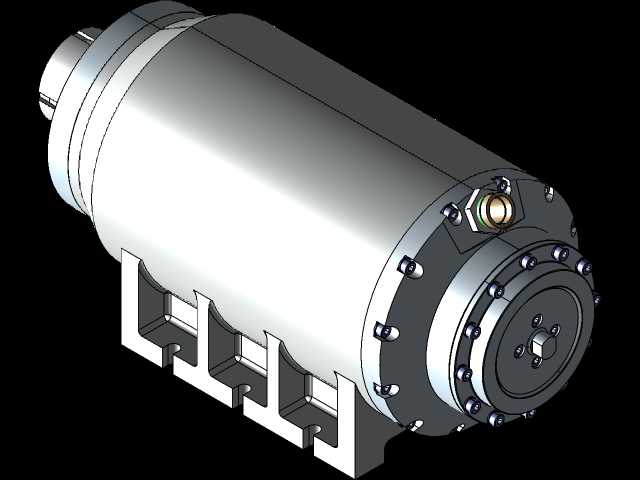

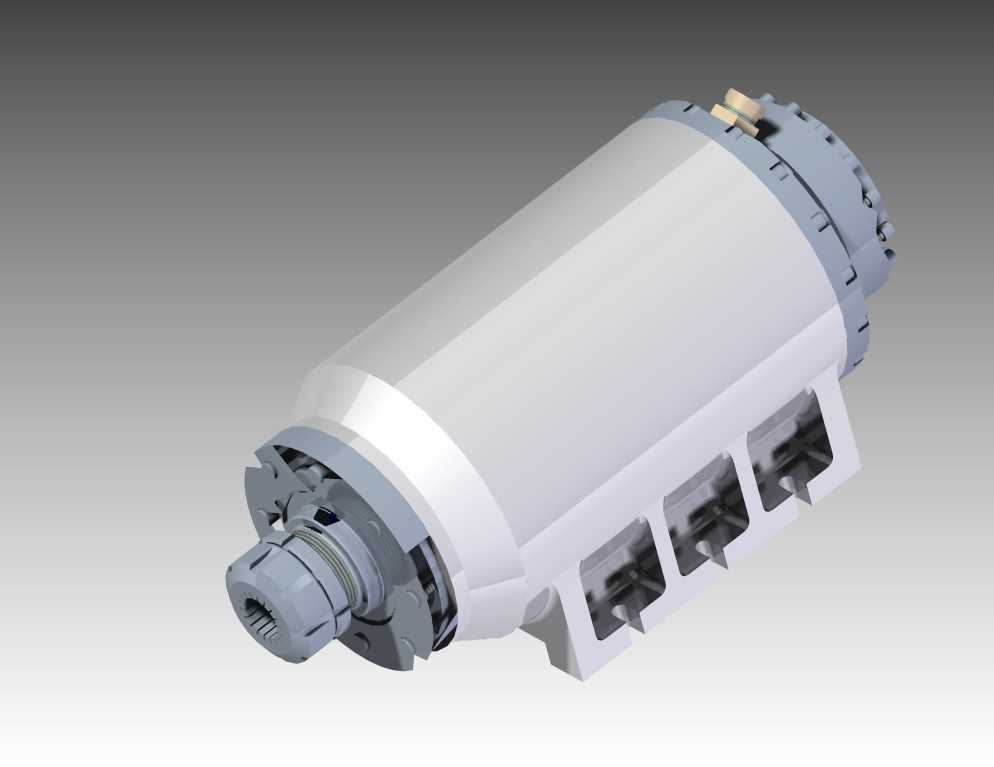

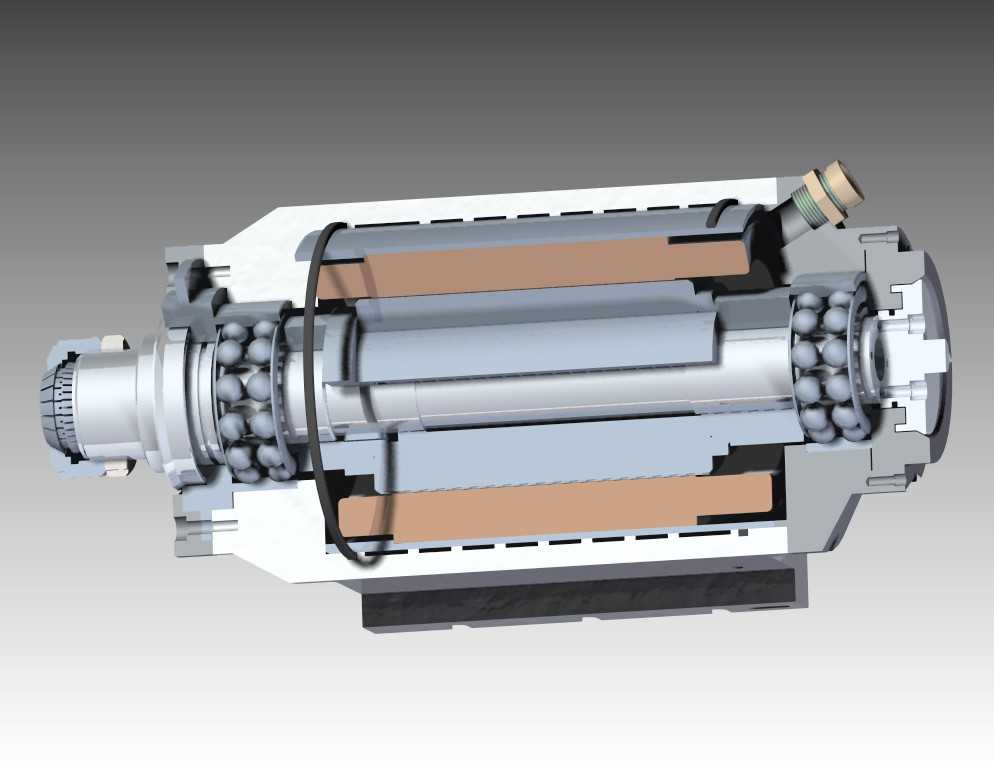

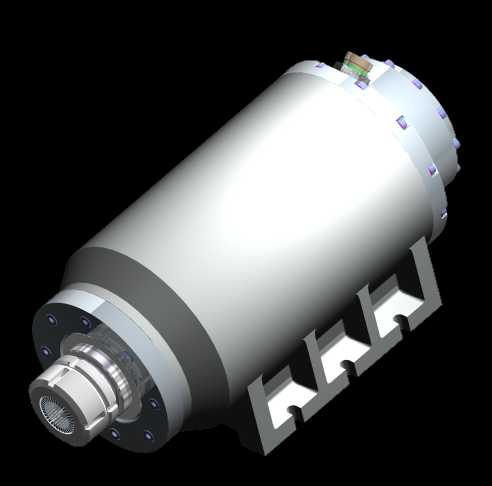

这款水冷电主轴是数控加工设备核心功能部件，主要适配高速铣削、精密雕刻、钻攻加工等场景，在模具精加工、五金零件高速切削、非金属材料精雕作业中承担核心旋转切削驱动功能，相比传统皮带传动主轴，它将电机与主轴集成一体，省去中间传动环节，能实现更高转速下的稳定输出，同时内置的水冷循环结构可快速带走高速运转产生的热量，避免主轴热伸长影响加工精度。从结构设计来看，整体采用圆柱式主体布局，前端为标准刀具装夹接口，适配常用的弹簧夹头装夹体系，可快速更换不同直径的铣刀、钻头、雕刻刀等加工刀具，前端密封结构采用多重迷宫式设计，可阻挡加工过程中的切削液、金属碎屑进入主轴内部，保护内部轴承与电机绕组。主体中段为水冷腔体结构，外部预留的安装基座带有标准化安装槽位，可直接固定在机床主轴安装板上，安装时无需额外定制转接法兰，适配多数中小型数控雕刻机、高速钻攻中心的安装空间。后端为动力接线与冷却管路接口区域，布局紧凑规整，接线端做了防油防水防护处理，冷却接口采用标准快插式结构，方便车间现场快速接入水冷循环系统。设计过程中重点优化了转子动平衡结构，所有旋转部件都经过高精度动平衡校正，确保在高转速运转时不会产生异常振动，保障加工表面的光洁度；壳体采用高刚性铸铁材质，兼顾散热性能与结构刚性，可承受加工过程中的切削反力，避免主轴受力变形。水冷流道采用环形环绕式设计，可均匀包裹电机定子与前轴承区域，冷却水流经整个发热区域时能均匀带走热量，相比单侧进水的结构，可避免主轴出现单侧温差导致的热变形，让主轴在长时间连续加工时仍能保持稳定的轴向与径向精度。安装边界上，主体外径适配常规机床的主轴安装座尺寸，轴向长度预留了足够的刀具伸缩行程空间，前端伸出长度可满足不同加工深度的需求，安装固定孔位采用对称式布局，安装时可快速找正主轴与工作台的垂直度，降低现场安装调试的难度。
