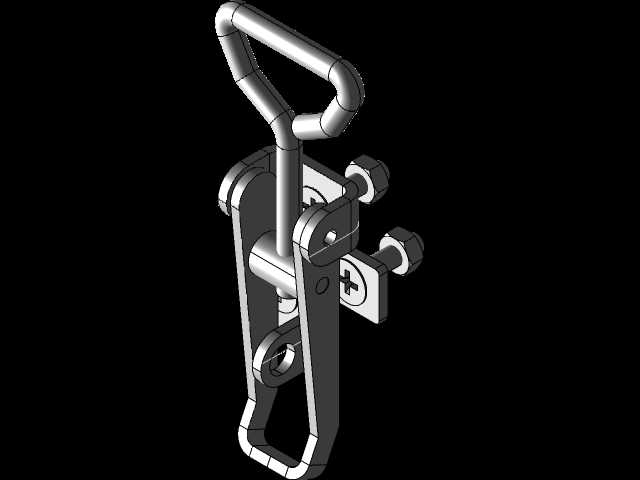

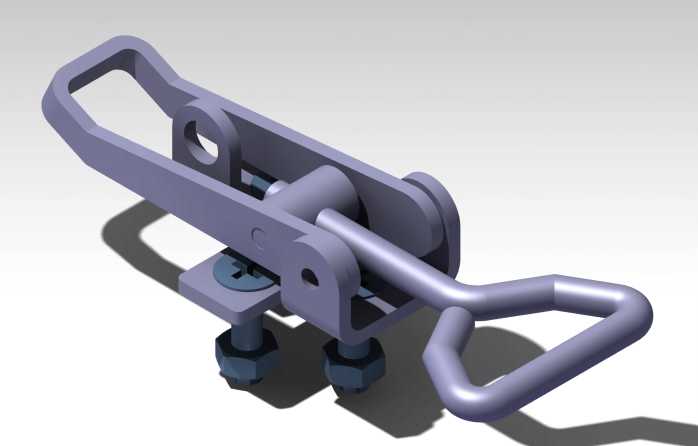

701L型可调式重型搭扣锁紧结构设计

这款搭扣锁紧结构是工业领域应用十分广泛的快装式紧固连接件，在各类需要频繁开启闭合的舱门、设备检修盖、工装夹具、物流周转箱体、特种车辆侧舱、工程机械设备防护外罩上都能见到这类构件的身影，它的核心作用是在无需额外辅助工具的前提下，实现两个被连接件之间的快速压紧锁合与快速解锁分离，相比传统螺栓紧固方式，能大幅降低开合操作的时间成本，提升日常运维、物料存取的作业效率。从功能特性来看，这款搭扣采用了杠杆增力的结构原理，通过手柄的扳动行程带动联动锁钩产生拉紧位移，当手柄扳动到过死点位置后，结构会形成稳定的自锁状态，不会因为设备运行过程中的振动、冲击出现意外松脱的情况，锁合状态下能提供稳定持续的压紧力，保证被连接面之间的紧密贴合，避免出现缝隙漏尘、渗水或者连接松动移位的问题。搭扣底部配备了两个带锁紧螺母的安装螺栓，安装时可以根据实际被连接件的厚度、压紧面的间隙需求，灵活调整螺栓的伸出长度，适配不同的安装间距，调整到位后通过螺母锁死固定位置，能有效抵消长期使用产生的结构磨损带来的压紧力衰减问题，延长构件的实际使用寿命。在设计思路上，这款搭扣整体采用了一体化的铰接联动布局，所有转动配合的位置都预留了合理的装配间隙，既保证扳动操作时的顺畅无卡滞，又避免间隙过大导致的锁合晃动问题；手柄部分采用了符合人体工学的三角环形造型，扳动时手指可以舒适施力，即便佩戴劳保手套操作也能轻松完成开合动作；锁钩部分做了圆弧过渡导向设计，在扣合过程中能自动滑入配合位置，不需要精准对位就能顺利完成锁合，降低现场安装操作的对位难度。从安装边界来看，这款搭扣的安装底座为平面贴合结构，只需要在被连接的固定端预制两个对应孔径的安装孔，将搭扣底座通过配套螺栓固定在固定端面上，再将配套的锁座固定在活动端对应位置，保证锁合时锁钩能顺利勾住锁座即可完成装配，不需要对安装面做复杂的铣削加工，适配绝大多数平面安装场景；整体结构的外形轮廓紧凑，不会占用过多的安装空间，外露的结构边缘都做了圆角钝化处理，避免操作过程中划伤操作人员，兼顾了使用安全性与结构实用性。
