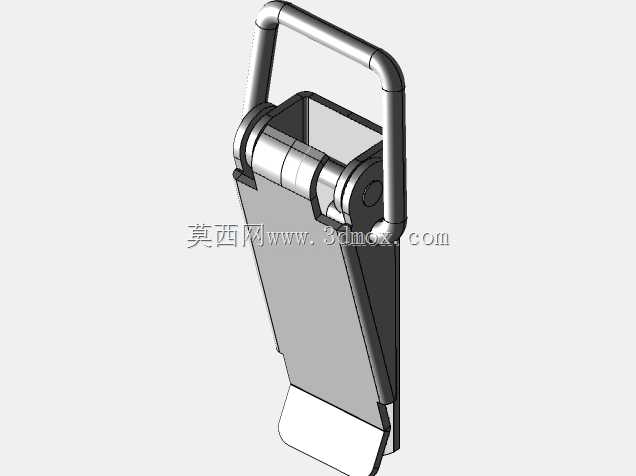

弹簧压紧式搭扣锁扣结构设计

这类搭扣属于常见的快开压紧式五金连接件，日常在工业箱体、设备防护门、小型工装夹具、物流周转箱、户外机柜等场景中应用十分广泛，核心作用是通过杠杆压紧原理实现两个被连接件的快速扣合与开启，无需额外工具即可完成锁紧操作，相比螺栓紧固的连接方式，操作效率提升明显，同时能提供稳定的预紧压力，避免连接部位因振动出现松脱问题。从结构设计逻辑来看，这款搭扣采用了隐藏式弹簧内置布局，扣合过程中扳动操作手柄时，联动的U型挂环会先被拉伸越过死点位置，借助弹簧的回弹力持续提供压紧力，当手柄完全压合到位后，整个结构处于力学自锁状态，除非主动扳动手柄解锁，否则不会受外部振动、拉扯影响意外脱开。设计时特意将操作手柄的边缘做了大圆弧过渡处理，没有尖锐的棱角，操作人员徒手扳动时不会划伤手部，手柄表面做了防滑的纹理处理，即使手上沾有少量油污也能顺利施力。U型挂环采用圆钢弯制成型，挂环与底座的铰接位置预留了足够的转动间隙，长期使用出现磨损后也不会出现卡滞问题，挂环的挂钩端可以根据实际安装需求调整伸出长度，适配不同厚度的被连接件之间的压紧间隙。安装边界方面，这款搭扣的底座采用平板式安装结构，底座上预留了两个沉头安装孔，可以使用沉头螺钉将底座固定在其中一个被连接件上，安装时需要保证挂环的勾合位置与对侧的挂座中心对齐，偏差控制在2mm以内即可保证扣合顺畅，不会出现偏载磨损的问题。整体外形属于紧凑型布局，扣合状态下整体突出被连接件表面的高度较低，不会在设备外侧形成突兀的凸起，避免人员通行时发生磕碰，同时紧凑的结构也能减少外部灰尘、水汽进入铰接缝隙，降低日常维护的频次。在实际选型应用时，需要根据被连接件需要的压紧力匹配对应规格的搭扣，这款搭扣的弹簧预紧力经过调校，单只可提供数百牛的压紧力，足以满足常规工业箱体、防护盖板的密封压紧需求，如果是有防水密封要求的箱体，搭配箱体上的密封胶条使用时，搭扣的压紧力可以让胶条产生足够的压缩变形，实现可靠的密封效果。铰接位置的销轴采用铆接方式固定，销轴两端做了涨铆处理，不会在反复开合过程中出现销轴脱出的问题，整体结构没有易损的小零件，长期反复开合的使用寿命可以满足工业场景的使用要求。
