3528规格贴片式LED灯珠结构设计

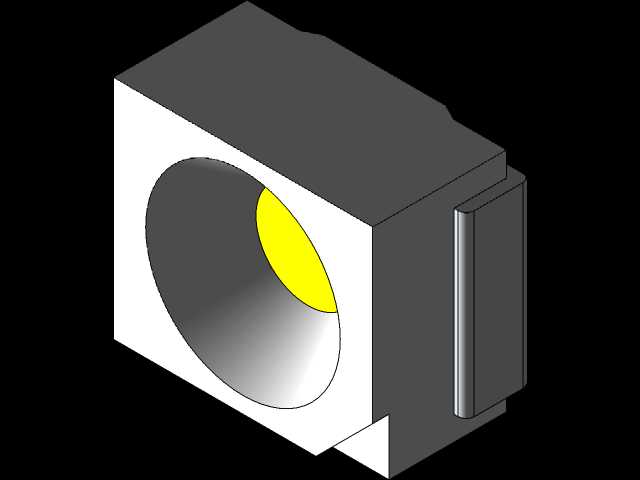

这款3528规格贴片式LED发光器件，是电子照明领域应用极为广泛的表面贴装型发光组件，在日常消费电子、室内外照明、工业指示、车载背光、智能设备状态提示等场景中都承担着核心发光功能，小到手机按键背光、家电运行指示灯，大到广告灯箱点阵光源、灯带模组单元，都能见到该规格器件的身影，是表面贴装工艺生产线上适配性极强的标准化发光元件。从功能特性来看，该器件采用表面贴装封装结构，发光面做了内凹式反光杯设计，能够将芯片发出的光线进行定向聚拢，减少侧向光损，提升出光效率，发光区域居中布局，出光均匀性表现优异，可适配不同色温的发光芯片，满足冷白、暖白、正白以及红、绿、蓝等单色发光需求，封装外壳采用耐高温的工程塑料材质，能够耐受回流焊过程中的高温冲击，避免焊接过程中出现壳体变形、封装失效的问题，两侧的金属焊端做了平整化处理，能够与PCB焊盘实现充分贴合，保证焊接可靠性，降低虚焊、脱焊的不良概率。在设计思路上，这款器件严格遵循3528封装的通用尺寸规范，整体外形为切角矩形结构，切角设计用于标识器件极性，方便生产过程中的快速识别与贴装对位，避免极性反向导致的器件不亮问题；反光杯的弧度经过反复调校，在保证光线聚拢效果的同时，不会出现出光角度过窄导致的光斑生硬问题，兼顾了指示类场景的可视角度需求与照明类场景的光效需求；壳体厚度控制在贴片元件通用厚度范围内，能够适配常规的吸嘴取料尺寸，兼容高速贴片机的自动化生产流程，无需额外定制治具即可完成批量贴装作业。从外形尺寸与安装边界来看，该器件长宽尺寸严格匹配3528封装的公制标准，焊端位置与行业通用焊盘尺寸完全兼容，设计过程中充分考虑了焊接后的爬锡空间，器件底部与PCB表面预留了合适的间隙，既能够保证焊锡充分浸润形成可靠焊点，也能避免焊锡溢出导致的相邻焊盘短路问题；器件整体高度较低，贴装后不会占用过多的产品内部空间，能够适配超薄型电子产品的内部堆叠需求，在狭小的安装空间内也能完成布置，同时器件的边角做了微小的圆弧过渡处理，避免贴装过程中吸嘴取料时出现打滑、定位偏移的问题，提升自动化生产的良率。
