锥齿轮与带轮组合传动结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:181941
  • 锥齿轮与带轮组合传动结构设计
  • 锥齿轮与带轮组合传动结构设计
  • 锥齿轮与带轮组合传动结构设计
  • 锥齿轮与带轮组合传动结构设计

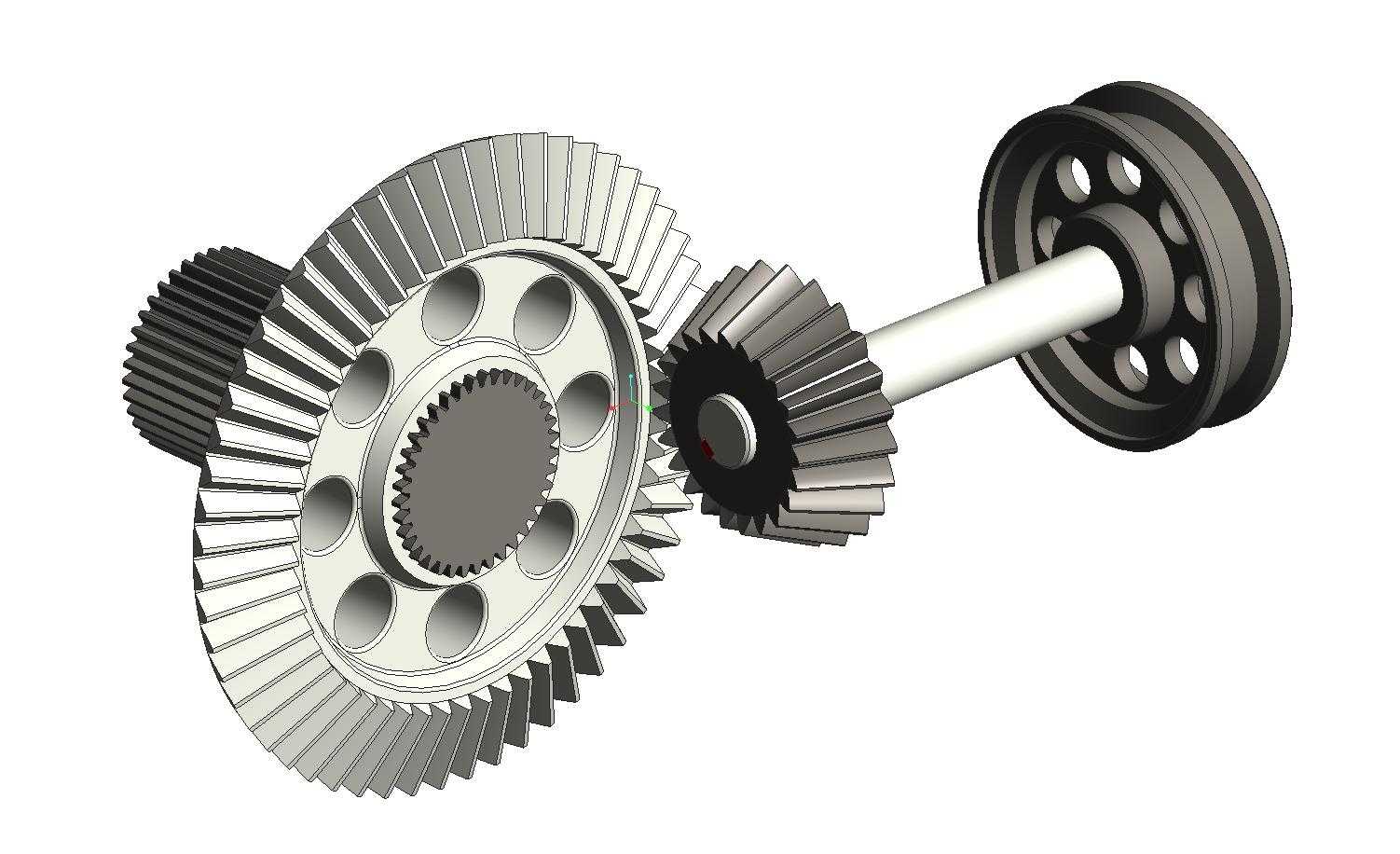

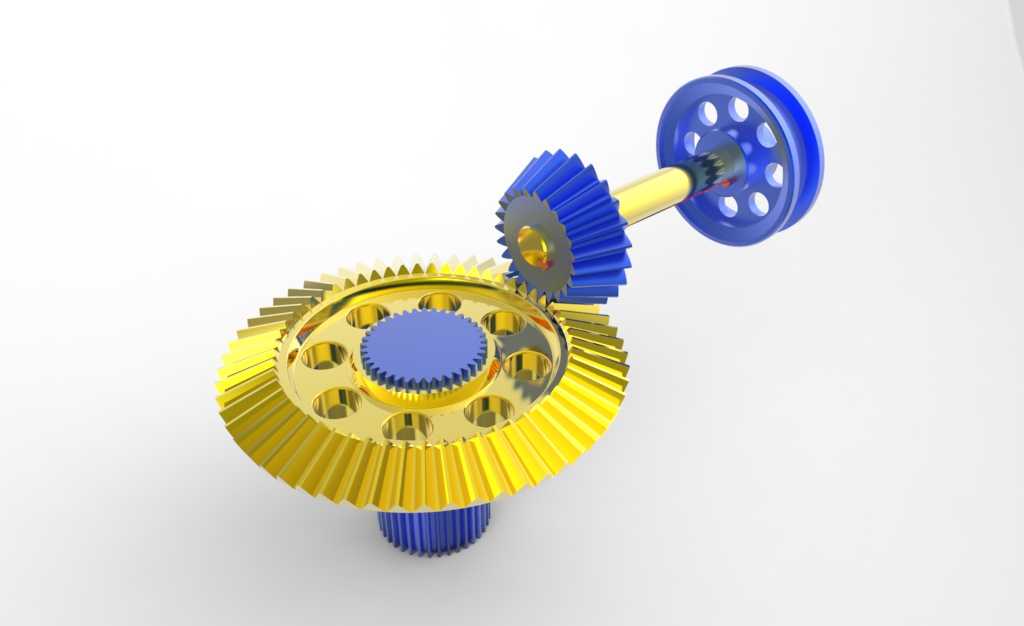

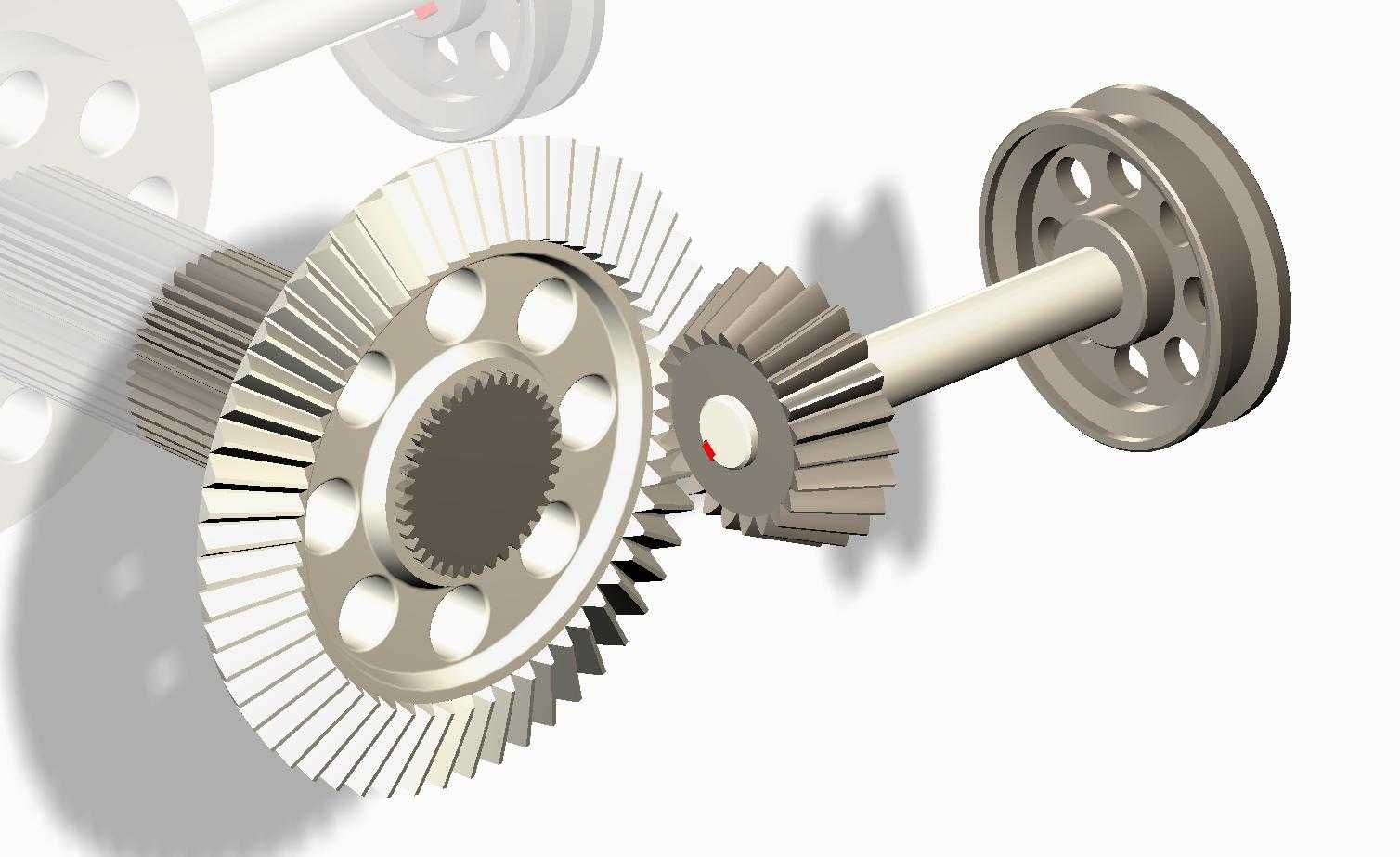

这套伞齿轮与皮带轮组合的传动结构,主要应用在中小功率的动力换向传输场景中,常见于轻工输送设备、小型农机传动箱、台式加工机具的动力传递单元,能够在紧凑的安装空间内完成动力的相交轴转向与转速匹配输出。在实际设备运行过程中,该结构承担着两个核心功能:一是通过相互啮合的伞齿轮副,将输入轴的回转动力完成90度方向的转向传递,适配设备内部动力源与执行端的空间布局差;二是通过端部的皮带轮结构,配合三角带或同步带实现与下游执行机构的柔性连接,既可以缓冲传动过程中的冲击载荷,也能通过带轮直径的配比调整最终输出的转速与扭矩,满足不同工况下的负载需求。在设计思路上,这套结构充分考虑了紧凑空间下的传动效率与装配便利性:大尺寸端面伞齿轮作为动力输出端的核心啮合件,采用盘式结构设计,轮盘上预留的均匀减重孔在保证轮体结构强度的前提下,有效降低了回转件的自重,减少了高速运转时的转动惯量与离心载荷;与大伞齿轮啮合的小锥齿轮集成在传动轴上,轴端直接装配皮带轮,省去了额外的连接联轴器,缩短了整个传动单元的轴向尺寸,让整体结构可以嵌入到空间受限的设备腔体内部。从安装边界来看,这套传动结构的安装基准集中在两个传动轴的支撑位,大伞齿轮的下轴颈为垂直方向安装基准,适配标准深沟球轴承的安装尺寸,轴承位的公差配合按照基孔制过渡配合设计,保证回转精度的同时便于装配拆卸;水平布置的小齿轮轴两端同样预留轴承安装位,轴端的皮带轮采用轴肩与锁紧件配合的固定方式,皮带轮的轮槽尺寸匹配常规通用V带规格,用户无需定制特殊传动带即可完成配套安装。在啮合参数设计上,伞齿轮副采用等顶隙收缩齿设计,啮合过程中齿面接触均匀,传动噪音更低,承载能力更强,能够适应频繁正反转的工况需求;轮体的齿部与轮毂部分采用一体化结构设计,避免了装配式齿轮的连接松动风险,提升了长期运行的可靠性。整个传动总成的布局没有冗余的结构件,所有回转件的轮廓都做了干涉校验,在最大回转直径范围内不会与周边安装腔体产生剐蹭,用户在进行设备集成时,只需要按照预留的轴承安装位设计支撑腔体,搭配对应的密封件与润滑结构即可快速完成整机组装,大幅缩短设备的传动系统开发周期。
