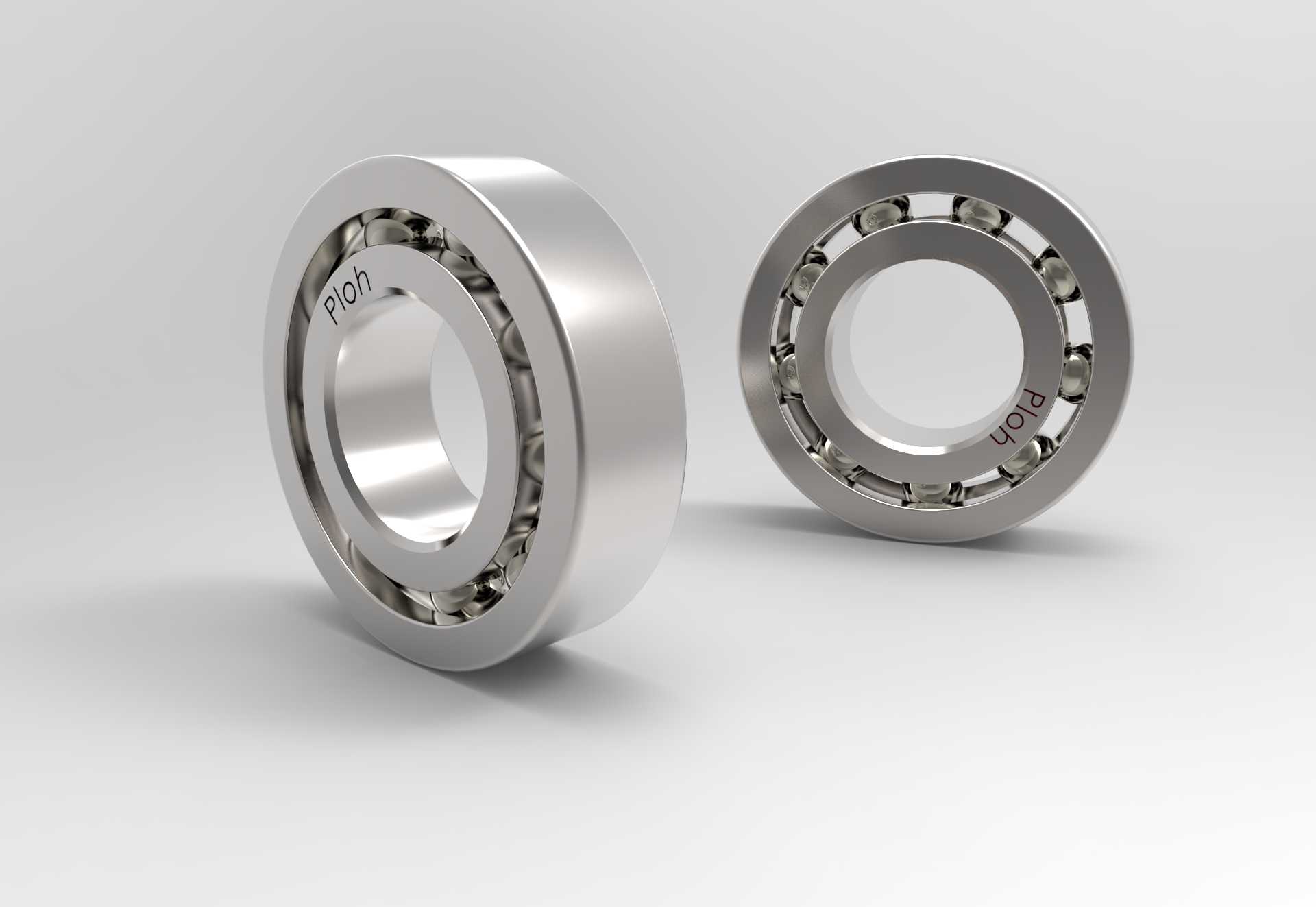

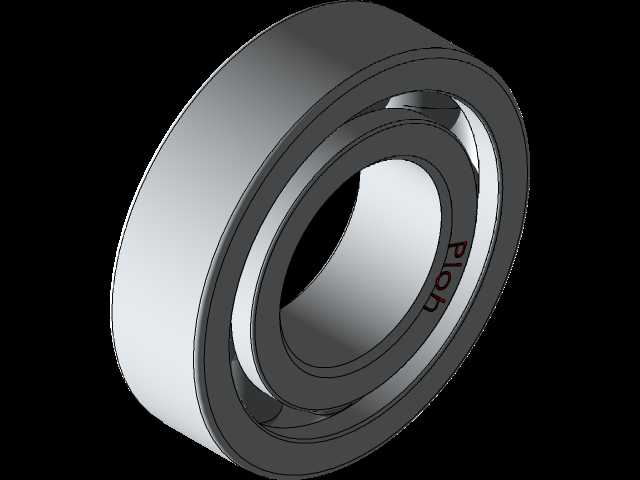

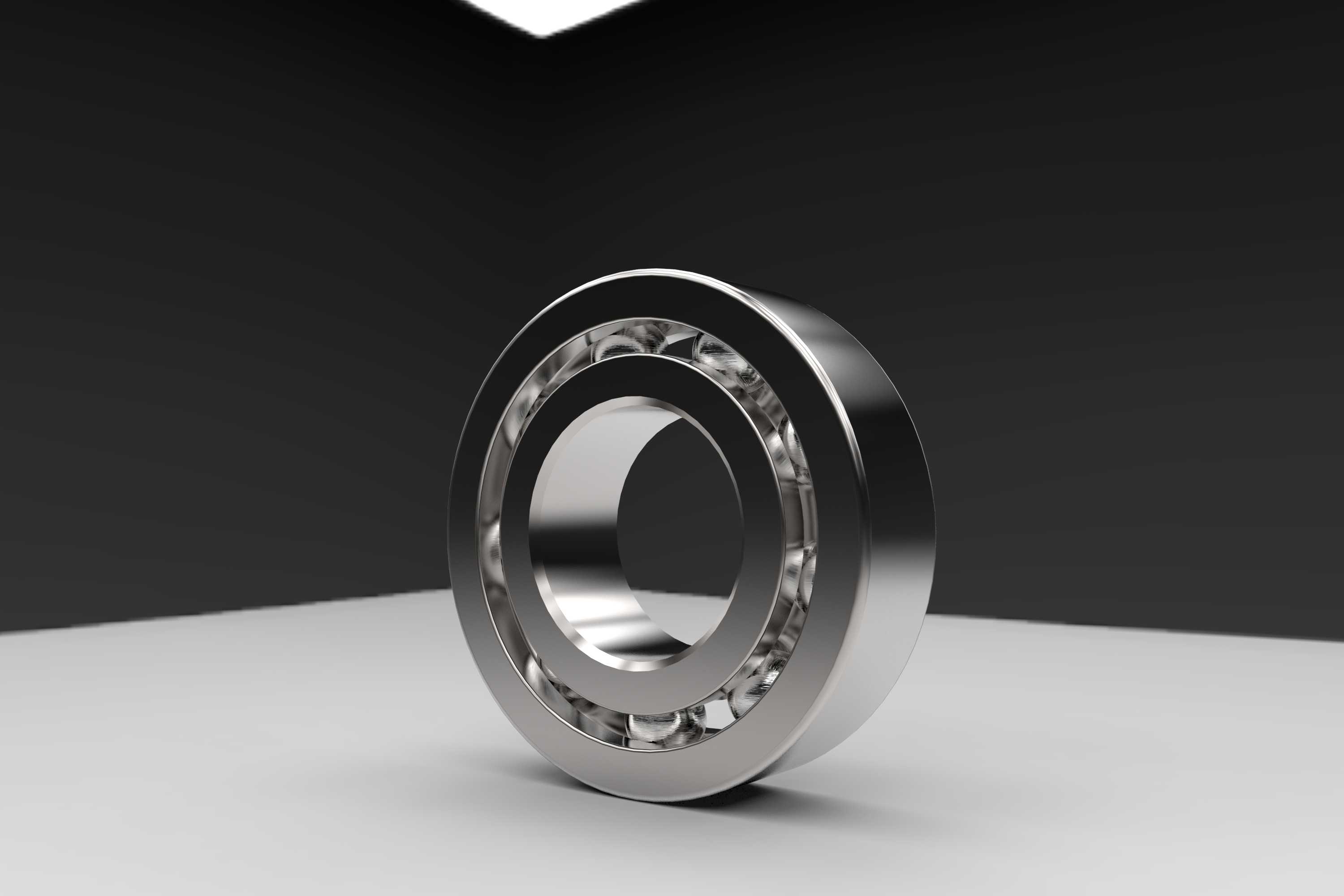

30mm轴用深沟滚珠轴承结构设计

这款轴用滚珠轴承是机械传动系统中承担旋转支撑功能的核心基础零件，主要适配公称直径30mm的安装轴段，广泛应用于中小型电机输出端、工业输送机辊筒支撑、家用电机转轴、普通机床进给轴、农用机械传动部位等对旋转精度、运转平稳性有常规要求的场景，能够在径向载荷为主、伴随少量轴向载荷的工况下稳定工作，有效降低轴系运转过程中的摩擦阻力，约束轴类零件的径向与轴向窜动，保证传动部件的旋转精度保持在设计允许范围内。从产品功能特性来看，该轴承采用经典深沟滚道结构设计，内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡配合便于装配拆卸，均匀排布的滚珠作为滚动体被保持架均匀分隔，避免滚珠运转过程中相互碰撞摩擦，滚道的曲率设计与滚珠球面高度匹配，能够将运转过程中的接触应力均匀分散到滚道接触面上，在常规转速工况下可实现低噪音、低温升的连续运转，同时具备一定的调心适配能力，可小幅补偿安装过程中带来的轴孔同轴度误差，降低装配精度要求带来的加工成本。在设计思路层面，这款轴承严格遵循滚动轴承的通用设计规范，内圈、外圈的滚道表面粗糙度设计满足滚动接触的疲劳强度要求，滚道边缘设计有合理的倒角结构，既可以避免装配过程中锐边划伤配合零件表面，也能够存储少量润滑脂，在长期运转过程中持续为滚动接触界面提供润滑，减少磨损延长使用寿命；保持架采用浪形冲压结构，重量轻、结构强度足够，能够在高速运转时稳定约束滚珠位置，不会出现滚珠脱落、卡滞的问题；轴承的密封结构预留了标准安装空间，可根据使用场景搭配接触式或非接触式密封圈，阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏污染周边零部件。从外形尺寸与安装边界来看，该轴承内孔公称尺寸适配30mm直径轴段，外圈外径、轴承宽度均遵循深沟球轴承的标准尺寸系列，安装时轴肩、座孔挡肩的高度设计符合轴承安装的限位要求，既能够实现轴承的轴向可靠定位，又不会因为挡肩过高影响轴承的拆卸维护，轴承的倒角尺寸符合通用安装标准，能够顺利压入安装座孔、套装到轴段上，不会出现装配卡滞的问题，可直接替换同尺寸系列的同类型标准轴承，无需对周边安装结构进行额外修改，具备极强的通用互换性，能够满足不同行业常规传动场景的使用需求。
