高精度机械式游标测量卡尺结构设计

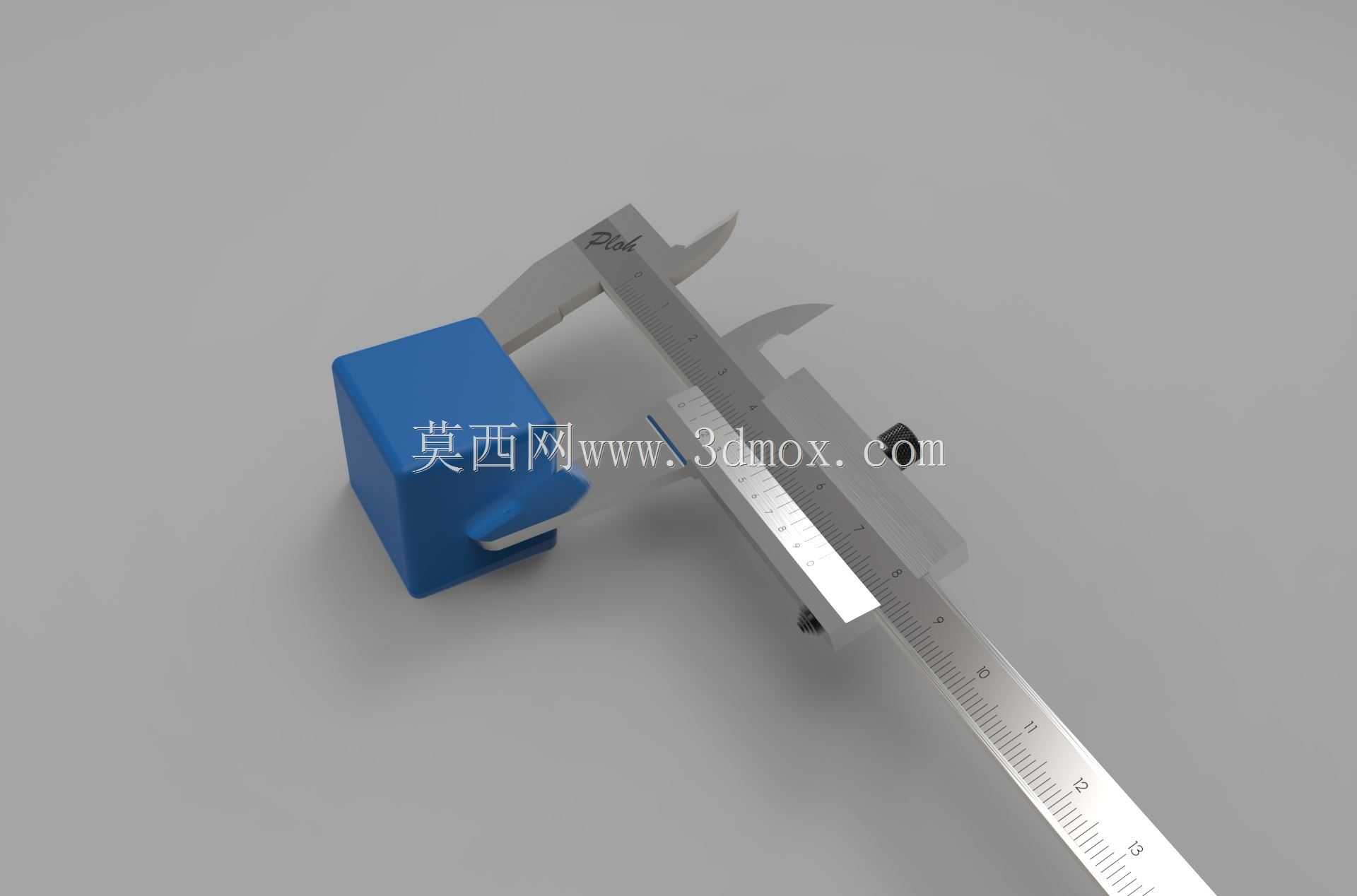

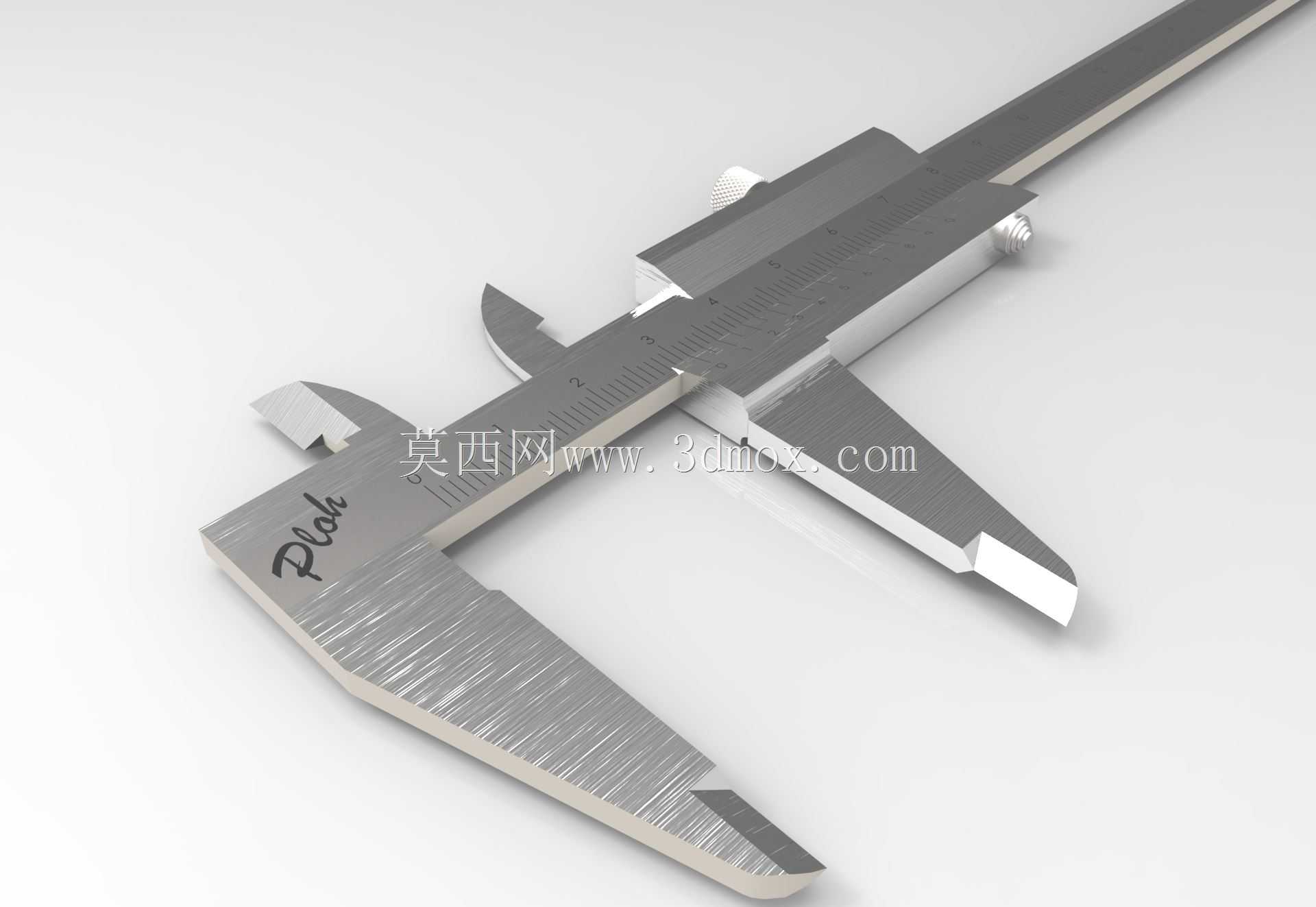

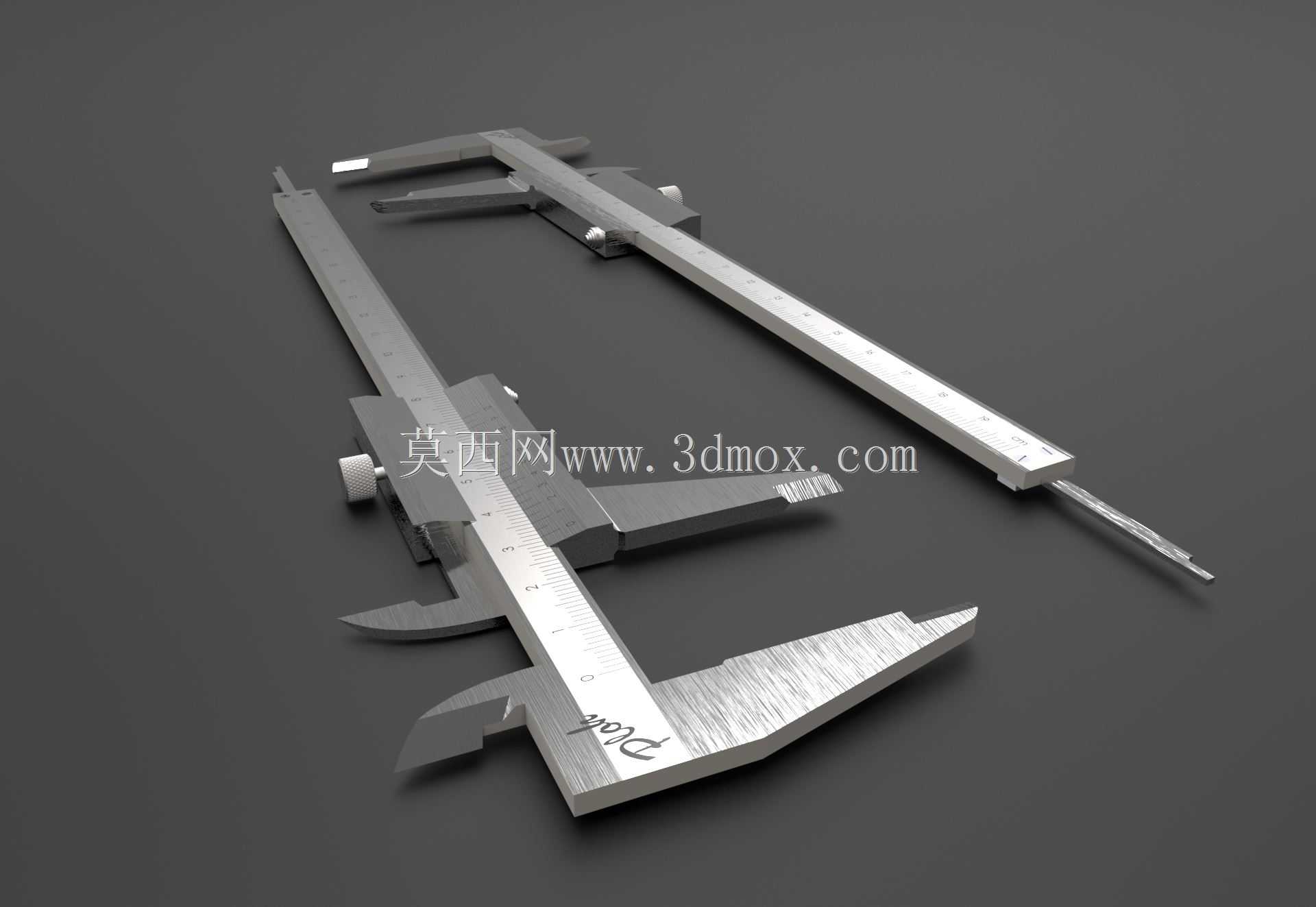

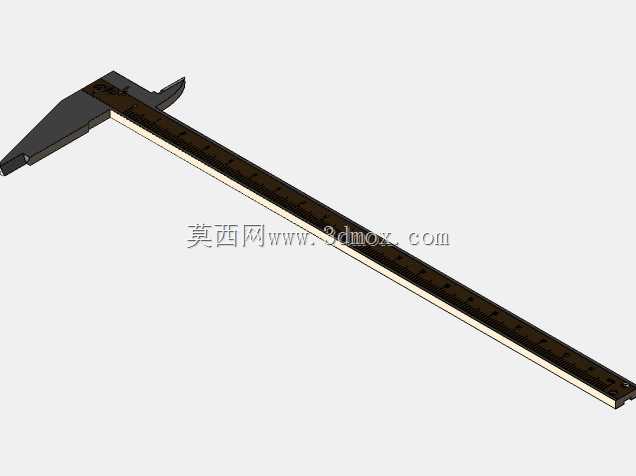

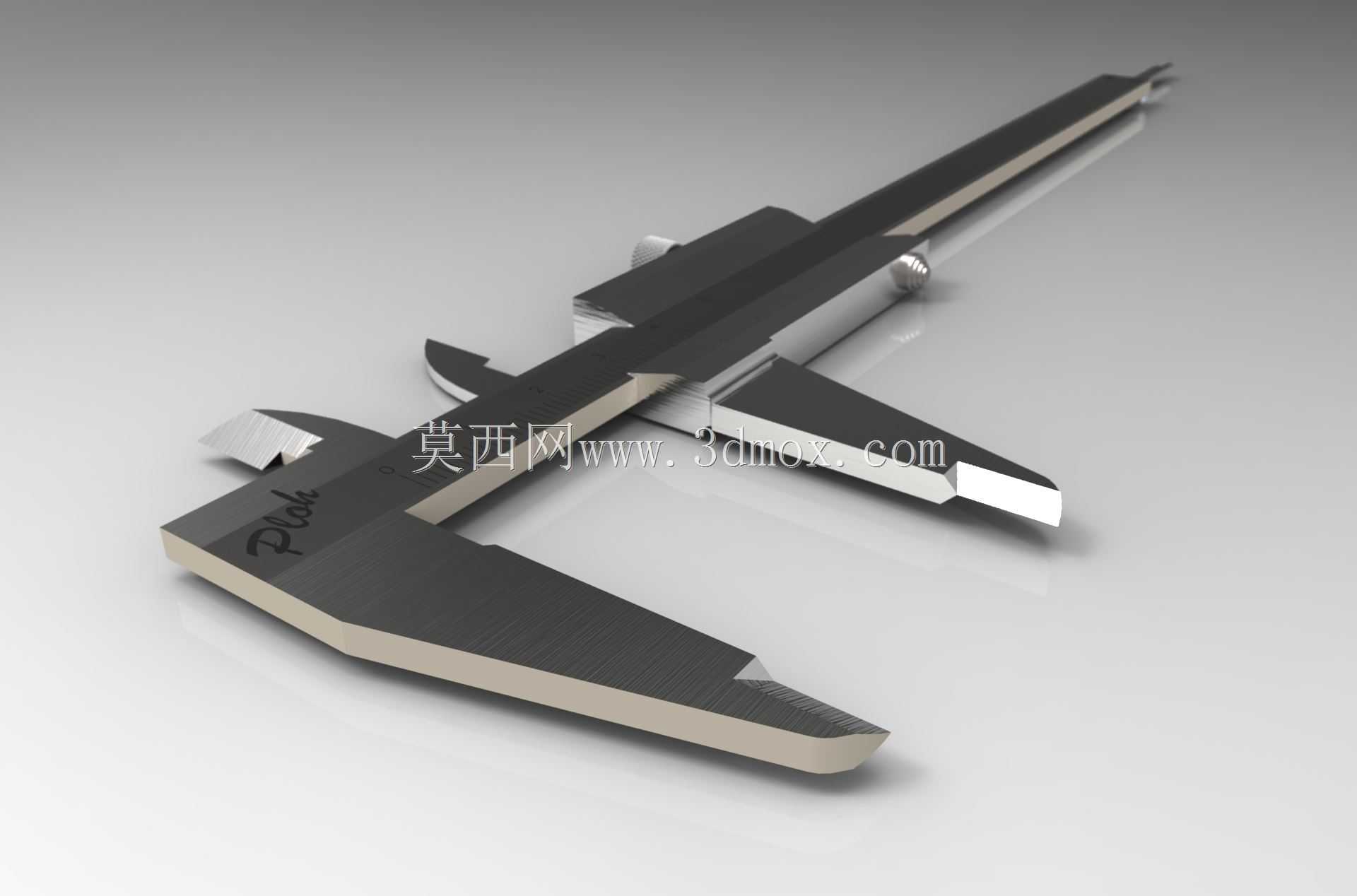

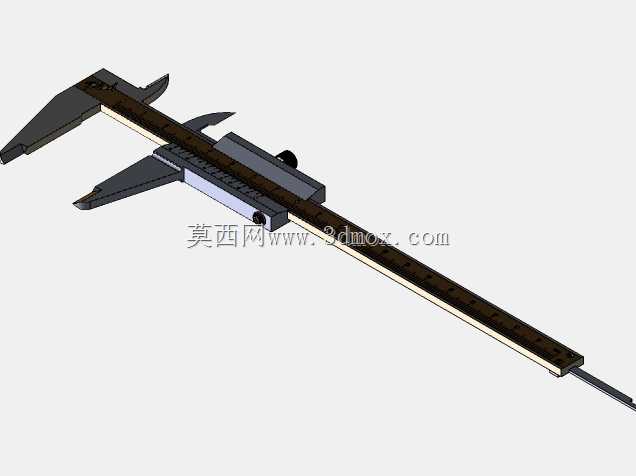

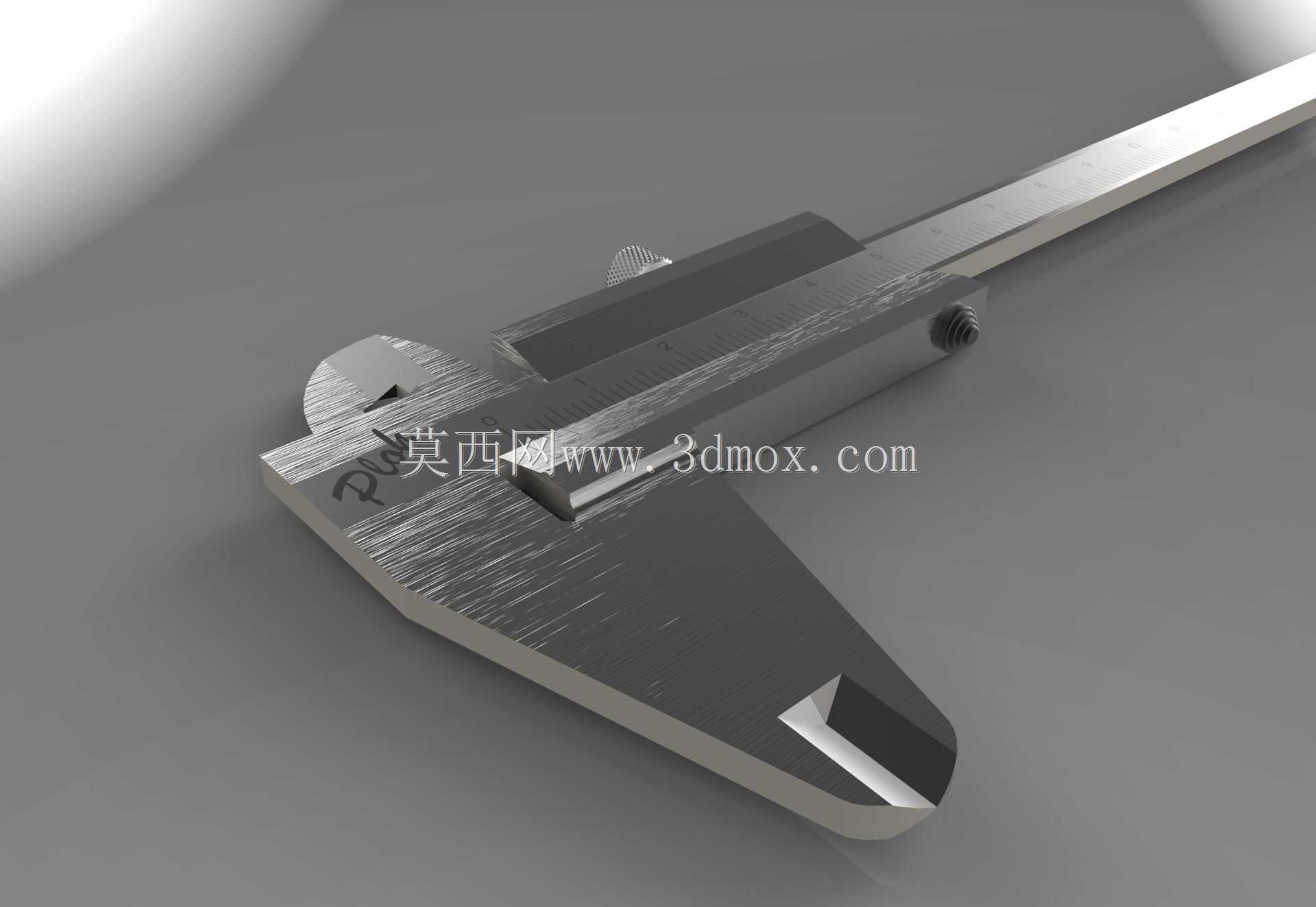

这款机械式游标卡尺是机械加工、质检环节最常用的接触式长度测量器具，在机加工车间的工序间检测、装配工位的配合尺寸核验、五金来料检验场景中都有极高的使用频次，相比千分尺它的测量量程覆盖更广，相比百分表它无需固定安装基座，手持即可完成多场景快速测量，是一线操作工人、质检人员、装配钳工随身配备的基础测量工具。从结构设计来看，这款卡尺采用经典的主尺加游标的读数结构，主尺尺身刻有整毫米刻度，游标滑座通过精密配合的导轨结构与主尺连接，滑动过程无卡滞、无明显旷量，保证测量时的读数稳定性；尺身前端设置内外测量爪，内测量爪用于检测工件内径、槽宽尺寸，外测量爪用于检测工件外径、长度、厚度尺寸，尺身尾部的深度测量杆可伸入盲孔、台阶位置检测深度尺寸，单把量具可覆盖三类常见尺寸检测需求，大幅减少工位上的量具更换频次。设计过程中重点考量了测量爪的形位公差控制，两外测量爪贴合时需保证测量面完全密合，无透光缝隙，避免零位误差带来的系统测量偏差；游标滑座上设置锁紧螺钉，测量完成后可锁紧滑座位置，方便将卡尺从工件测量位置取下后再进行读数，避免手持移动过程中滑座移位导致读数失准。从安装与使用边界来看，这款卡尺的整体结构为一体化手持设计，无需额外安装固定，日常使用时需注意避免测量爪磕碰硬质工件，防止测量面磨损影响精度；测量时需保持卡尺尺身与被测尺寸方向平行，避免斜向测量带来的读数误差，针对不同材质的被测工件，测量时的施力需保持均匀，避免过度施压导致尺身变形、测量爪偏移。在三维建模过程中，还原了尺身的防滑纹理、游标刻度线的排布位置、锁紧螺钉的螺纹结构、测量爪的刃口倒角细节，所有配合面的间隙都按照实际量具的装配公差进行设置，滑动副的配合精度还原了真实卡尺的滑动手感，可用于量具结构教学、虚拟装配实训、检测工位的三维布局演示等场景，也可作为机械设计基础课程中典型量具结构的教学演示模型，帮助初学者理解游标读数原理、卡尺的结构组成与各部件的功能作用。日常维护场景中，卡尺使用后需擦拭干净测量面的切屑、切削液，避免锈蚀影响测量精度，长期存放时需在金属表面涂抹防锈油，放置在专用量具盒内避免磕碰，这些使用与维护的细节在模型结构上也有对应体现，比如尺身的平整表面设计方便擦拭清洁，滑座的锁紧结构可在存放时保持测量爪处于微开状态，避免测量面长期贴合出现锈蚀粘连。
