2.5英寸笔记本机械硬盘结构设计

本次呈现的2.5英寸机械硬盘结构设计，主要面向消费级笔记本电脑、迷你主机、移动外置存储盒、小型工控终端等对安装空间有严格限制的电子设备应用场景，这类场景普遍要求存储部件在有限的机身空间内实现稳定的数据读写能力，同时兼顾抗震性与安装兼容性。作为电子设备中承担长期数据存储功能的核心部件，2.5英寸机械硬盘依靠内部磁头与盘片的精密配合完成数据的写入与读取，相比同代3.5英寸桌面级硬盘，它的体积更小巧、功耗更低、工作噪音更小，能够适配便携类电子设备的供电与空间约束。

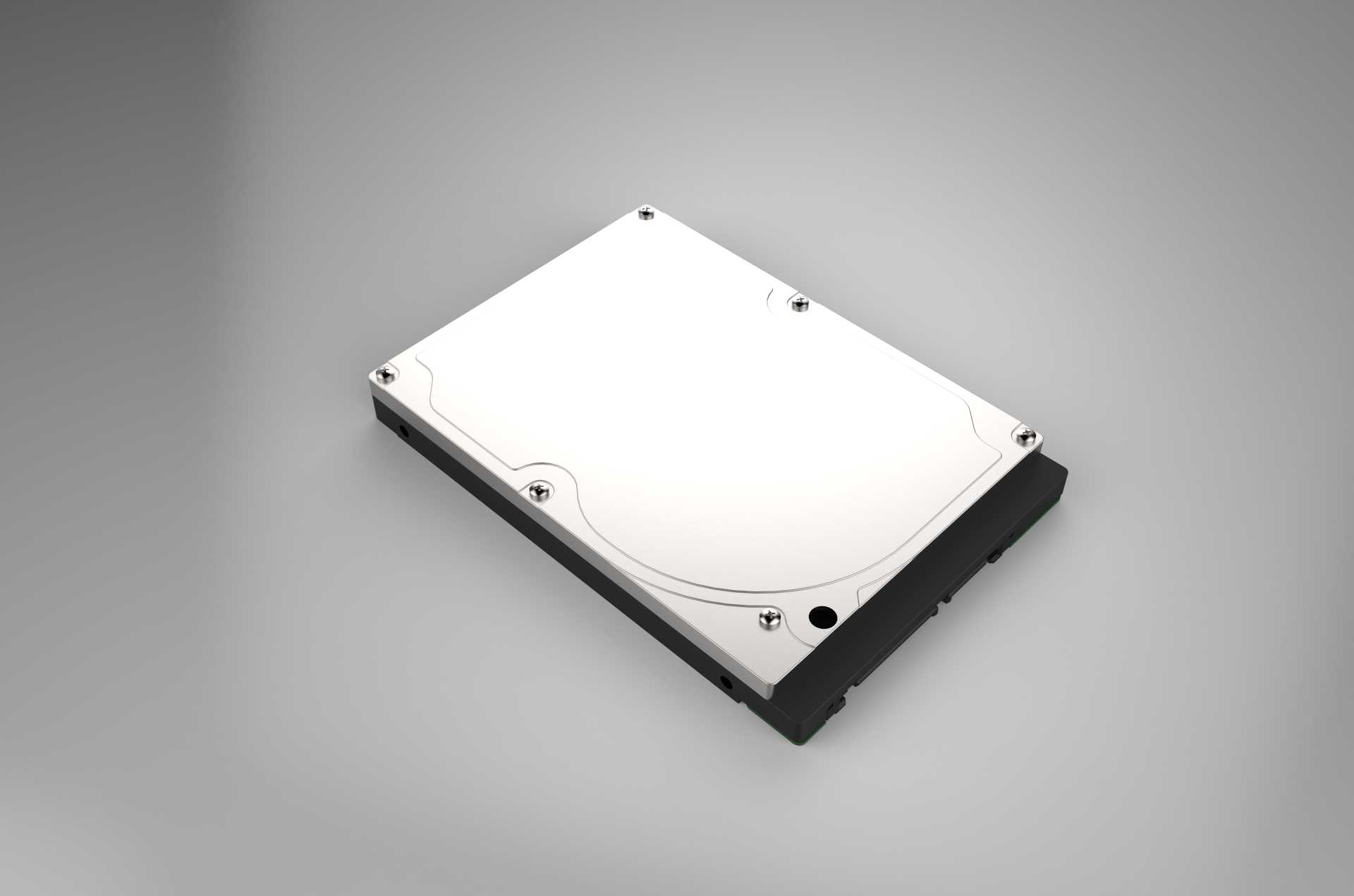

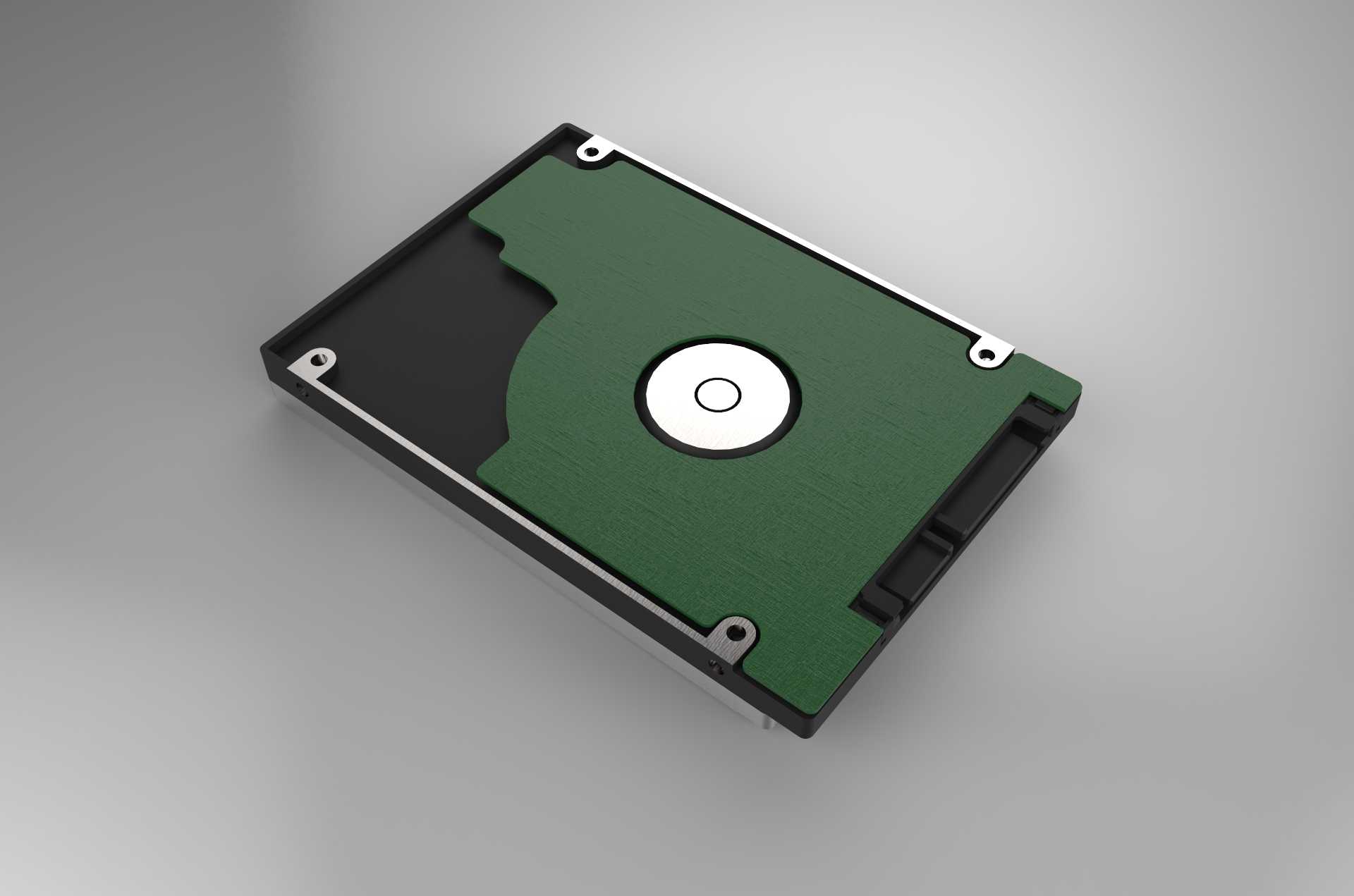

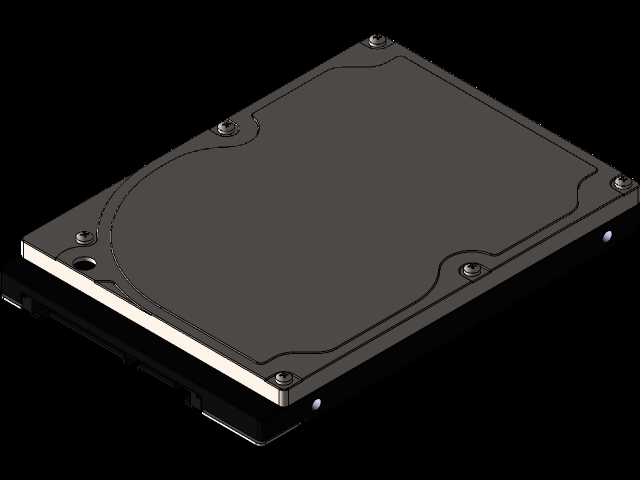

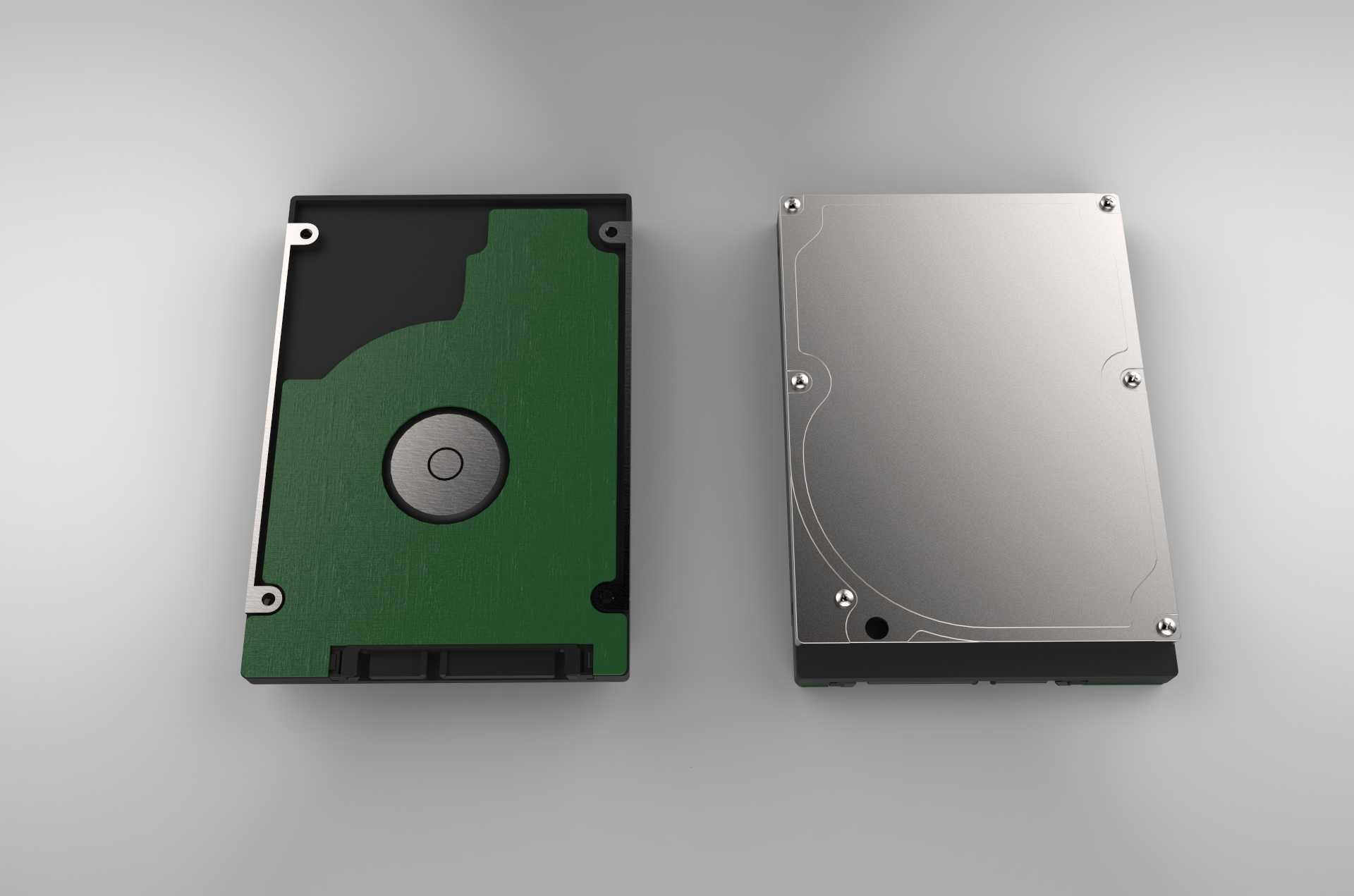

在产品功能特性的还原上，本次设计完整复现了2.5英寸机械硬盘的核心结构组成：包含带有精密冲压成型纹路的金属上盖，用于屏蔽电磁干扰同时为内部盘体提供物理防护；带有电路避让槽与安装定位孔的金属底壳，底壳上预留了主轴电机、磁头摆臂的安装位，同时在接口端还原了标准SATA电源与数据接口的结构轮廓，接口位置的尺寸完全匹配通用2.5英寸硬盘的安装规范；内部结构部分还原了盘片、磁头组件、主轴马达的布局关系，同时对PCB板做了合理简化，既保留了结构辨识度，也避免了过度冗余的细节影响整体装配效率。

设计思路上，本次结构以市面主流250GB容量级2.5英寸机械硬盘为参考蓝本，核心围绕9mm的标准厚度边界展开设计，所有外部安装孔位的位置、孔径、孔深都严格遵循通用2.5英寸硬盘的安装规范，确保该结构可以顺利嵌入标准2.5英寸硬盘插槽，适配绝大多数笔记本硬盘位、移动硬盘盒、工控设备存储仓的安装要求。在细节处理上，金属上盖的固定螺丝位置、边角弧度、侧边的冲压加强筋都做了精准还原，底壳的接口避让缺口、减震胶垫的安装位也都按照实际产品的结构逻辑设计，连接接口部分参考通用存储接口的标准尺寸做了适配，简化后的PCB结构保留了核心的轮廓特征，不会影响整体结构的展示与装配验证。

从安装边界来看，该硬盘结构的长宽尺寸完全遵循2.5英寸存储设备的通用标准，9mm的厚度属于该规格硬盘的常规厚度范畴，既可以适配9mm厚度的标准硬盘位，也可以通过减震垫片适配部分7mm厚度的安装场景，安装孔位的位置公差控制在合理范围内，能够满足结构装配验证、产品外观展示、存储设备安装教学等多场景的使用需求。
