农用圆盘耙整地作业设备结构设计

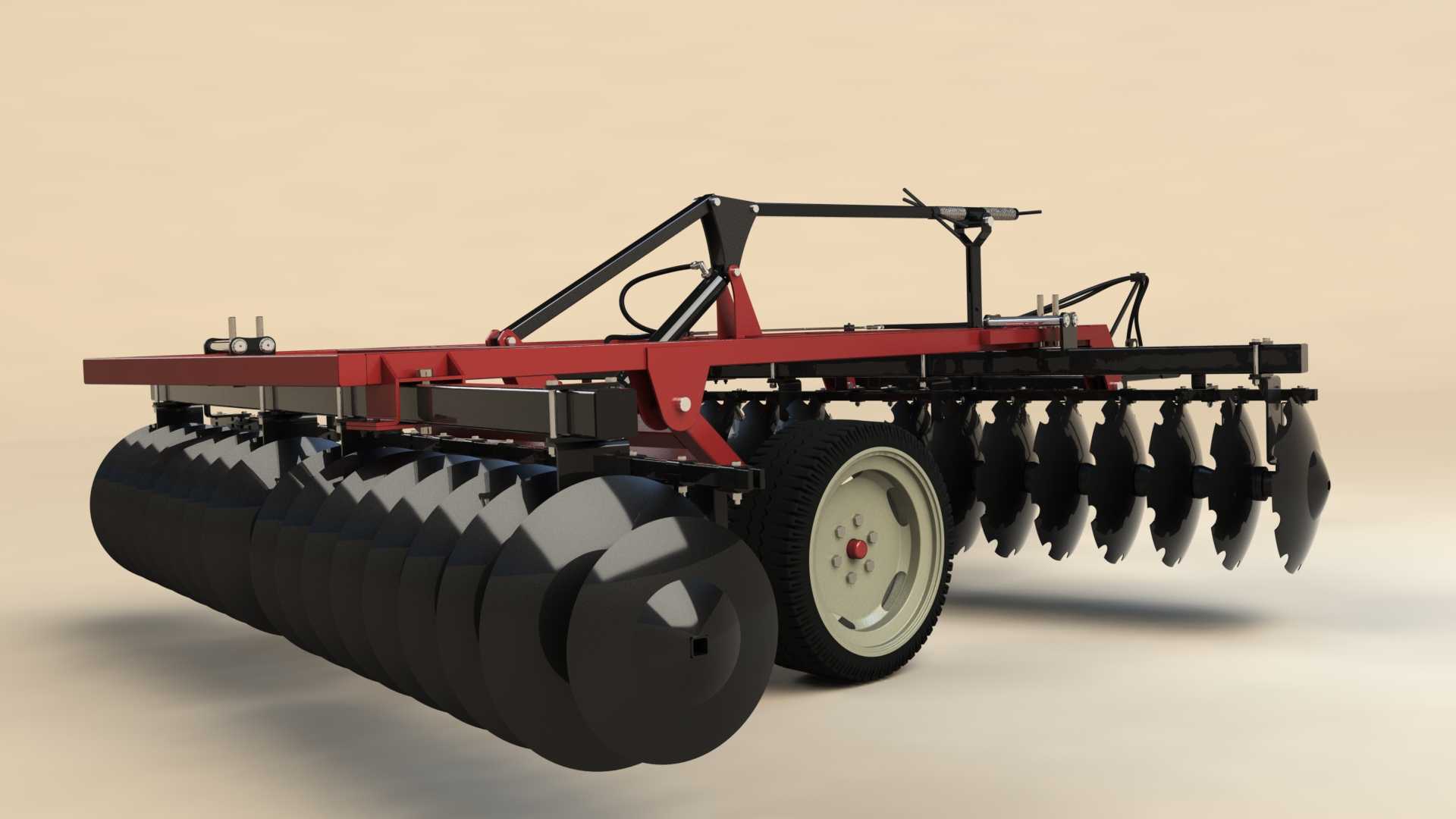

这款圆盘耙是适配大田耕整地环节的核心农机作业部件，主要应用于旱田作物播前整地、收后灭茬、草场改良等农业生产场景，能够在拖拉机牵引下完成土壤破碎、根茬切断、地表平整、土肥混合等多项作业，有效替代传统人工翻整的低效模式，适配东北黑土区、华北平原旱作区、西北沙壤土区等多种耕地工况，在黏重土壤、多根茬地块的作业表现尤为突出。从实际作业用途来看，该设备可在犁耕后完成碎土整平作业，也可直接用于浅耕灭茬，切断田间残留的作物秸秆与杂草根系，将表层残茬混入土壤提升腐殖质含量，同时能够破除土壤板结层，提升土壤孔隙度与保墒能力，为后续播种作业创造上虚下实、种床平整的优良条件，减少后续播种环节的堵种、晾籽问题，助力作物出苗整齐度提升。在功能特性设计上，该设备采用前后两列交错布置的缺口圆盘耙组，前排圆盘切入土壤后将土垡向上抬起并向侧方抛送，后排圆盘对应前排耙组的作业间隙进行二次破碎，避免出现漏耙区域；耙片采用大直径弧面结构，作业过程中具备良好的入土性能与切茬能力，不易被杂草、秸秆缠绕；机架采用高强度矩形钢管焊接结构，能够承受田间作业时的交变载荷与石块冲击，配套的行走轮具备高度调节功能，可通过调节机构精准控制耙地深度，适配不同农艺要求的作业深度需求，运输状态下可通过液压机构将耙组抬起，减少路面行进时的部件磨损。从设计思路来看，整体结构采用牵引式对称布局，作业过程中整机受力均衡，不会出现单侧偏牵导致的作业垄沟不齐问题；耙组采用独立铰接悬挂结构，遇到地表起伏时单个耙组可随地形上下浮动，保证全幅作业深度一致，避免出现局部耙深过深或过浅的问题；各圆盘耙片之间设置定距间隔套，保证耙片间距均匀，作业后地表平整度误差控制在农艺允许范围内，同时便于后期磨损部件的单独更换，降低设备维护成本。在外形尺寸与安装边界上，该耙组单盘直径为610毫米，整机作业幅宽适配大马力拖拉机的动力输出范围，牵引挂接点采用标准农机悬挂尺寸，可与主流型号的轮式拖拉机牵引架直接匹配，无需额外改装连接部件；耙组最低点作业时与地表的垂直距离可在0至18厘米范围内调节，运输状态下耙片最低点离地间隙满足田间道路通行要求，机架两侧的宽度尺寸符合农机道路运输的规范要求，不会出现超宽无法上路的问题。
