手摇自锁式小型起重牵引绞盘结构

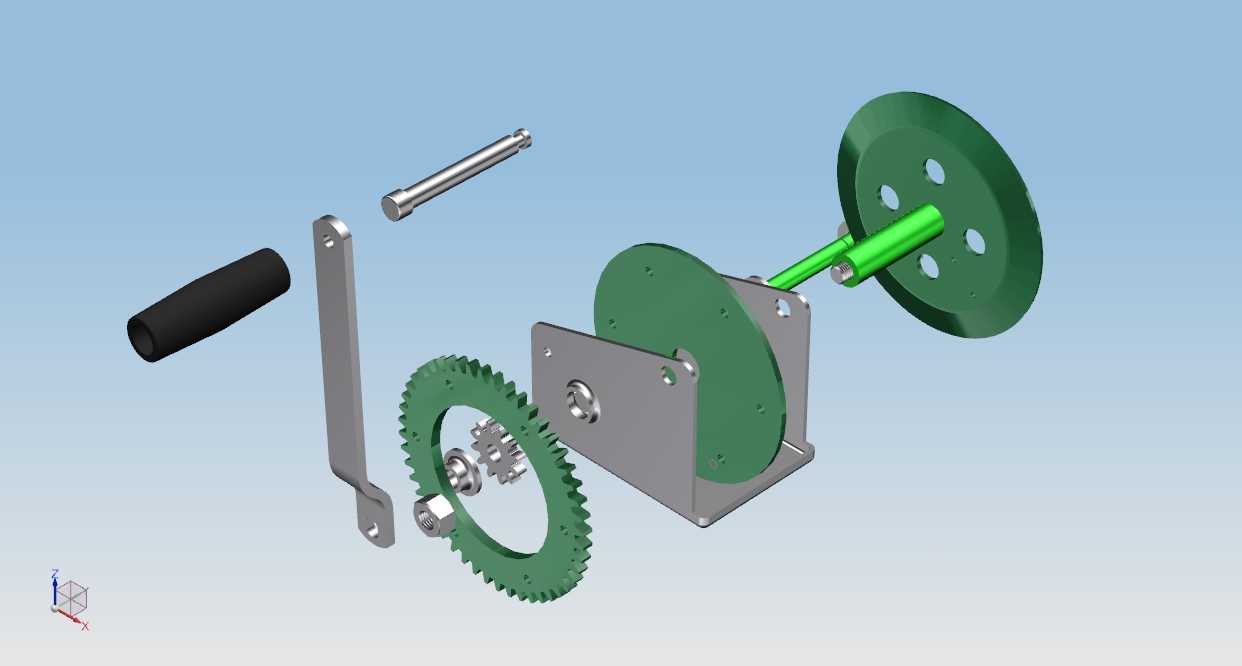

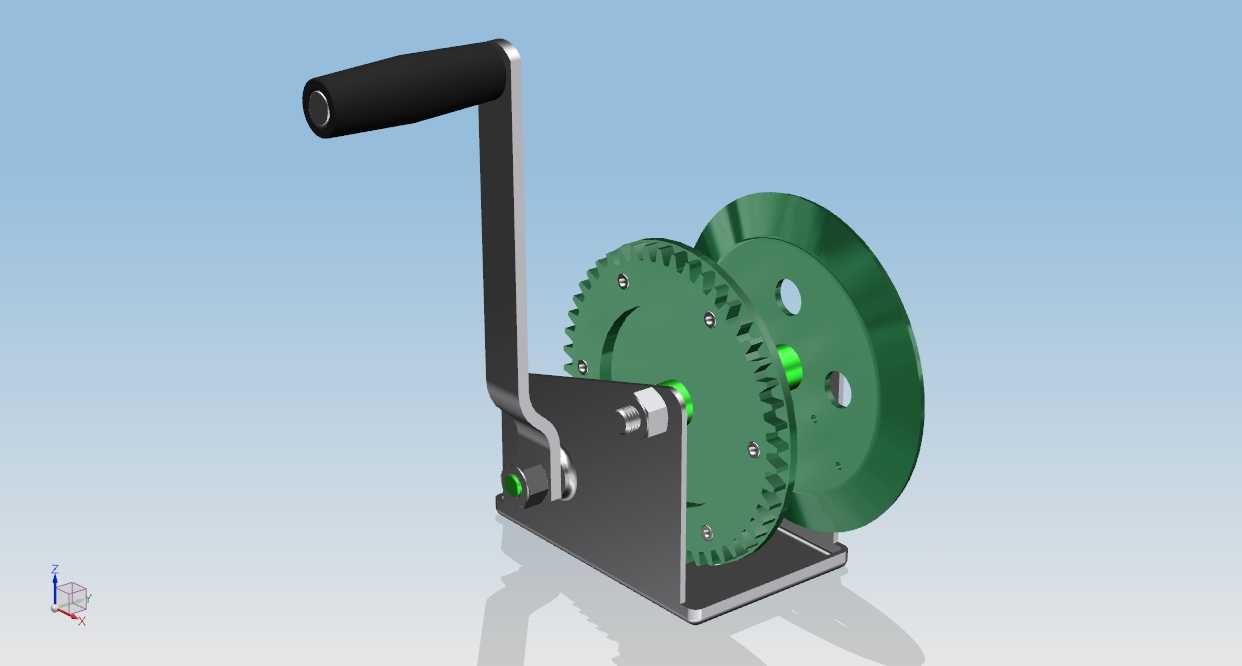

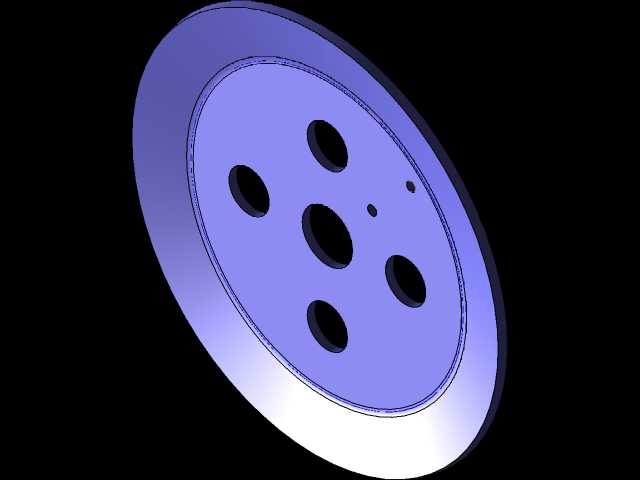

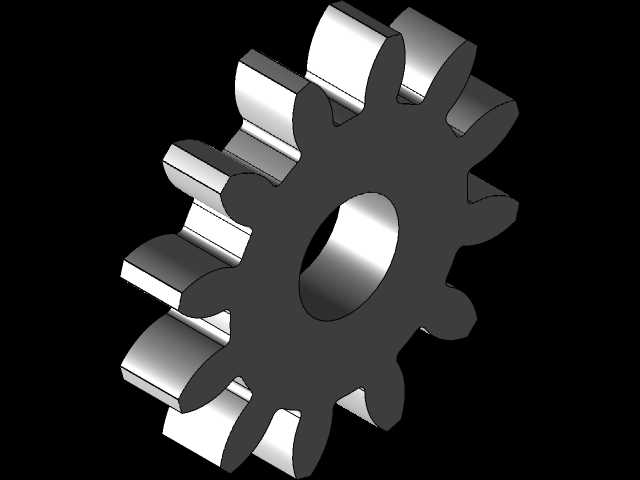

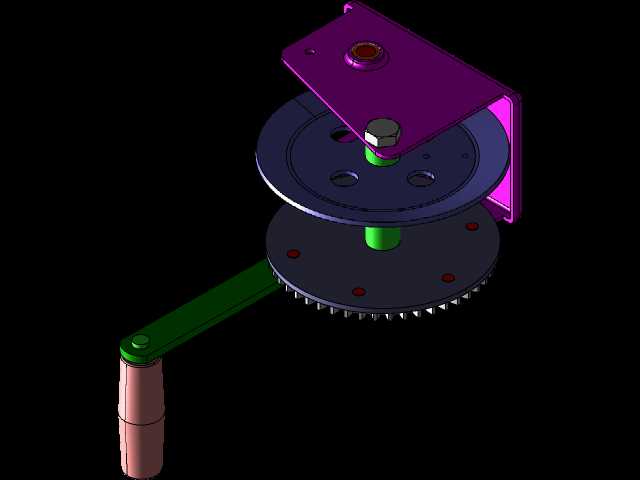

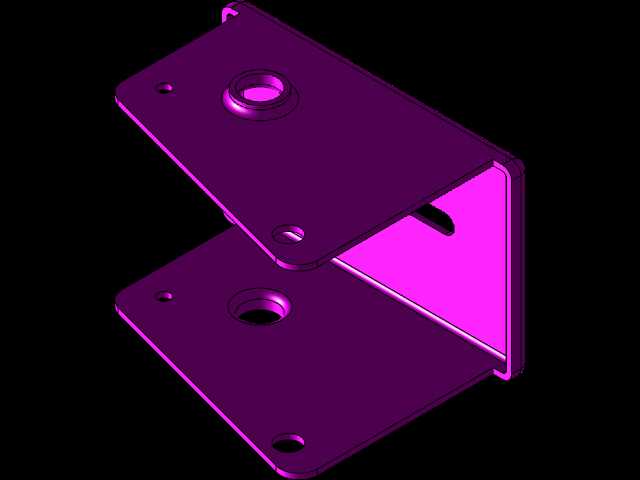

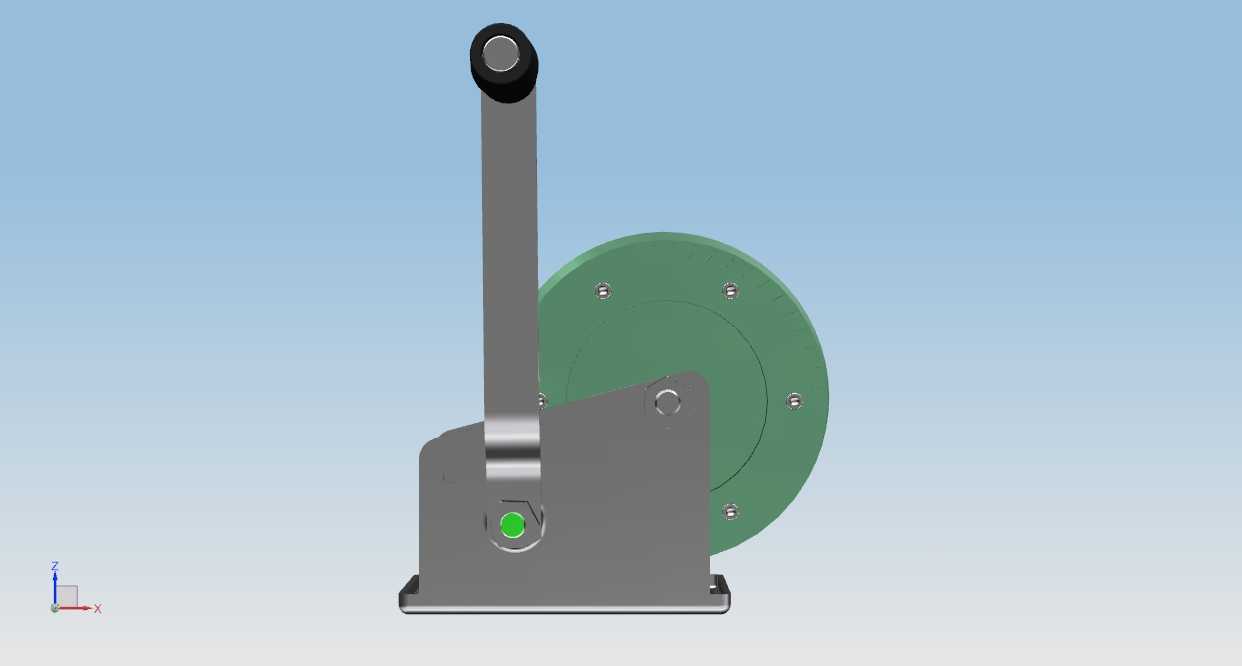

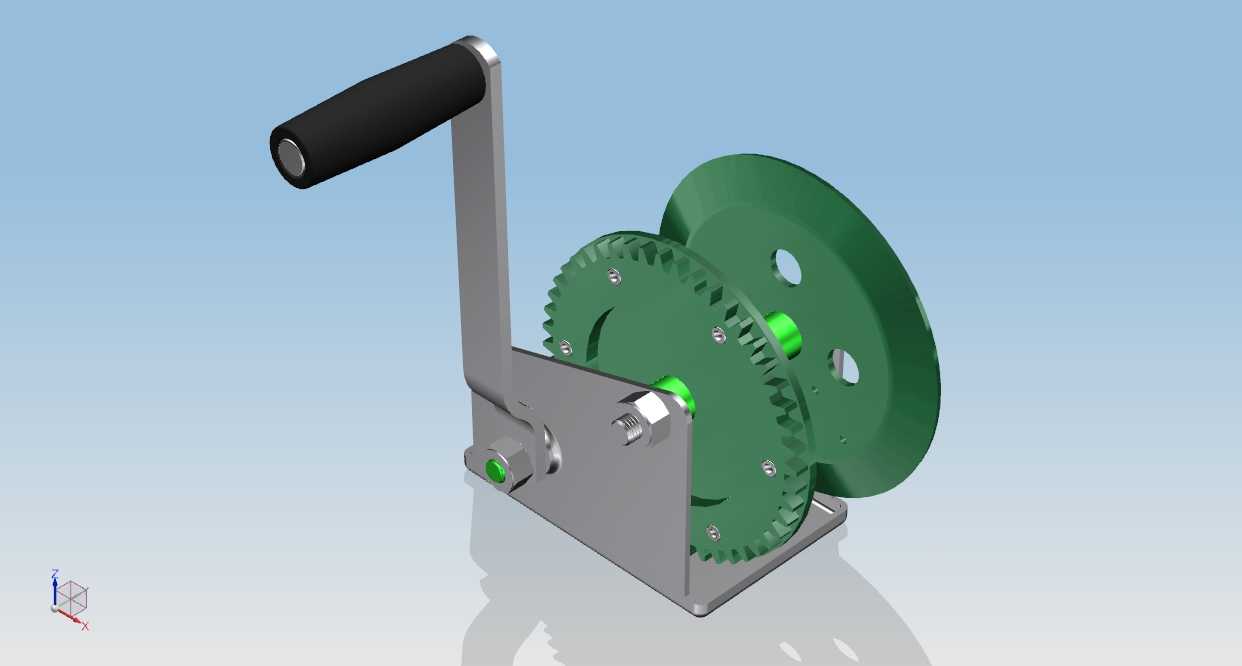

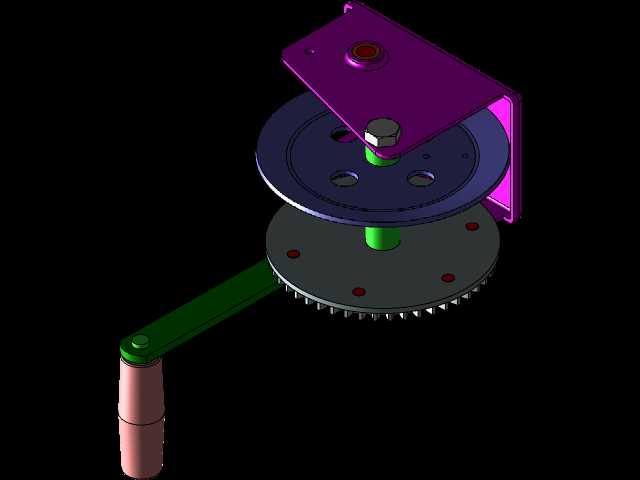

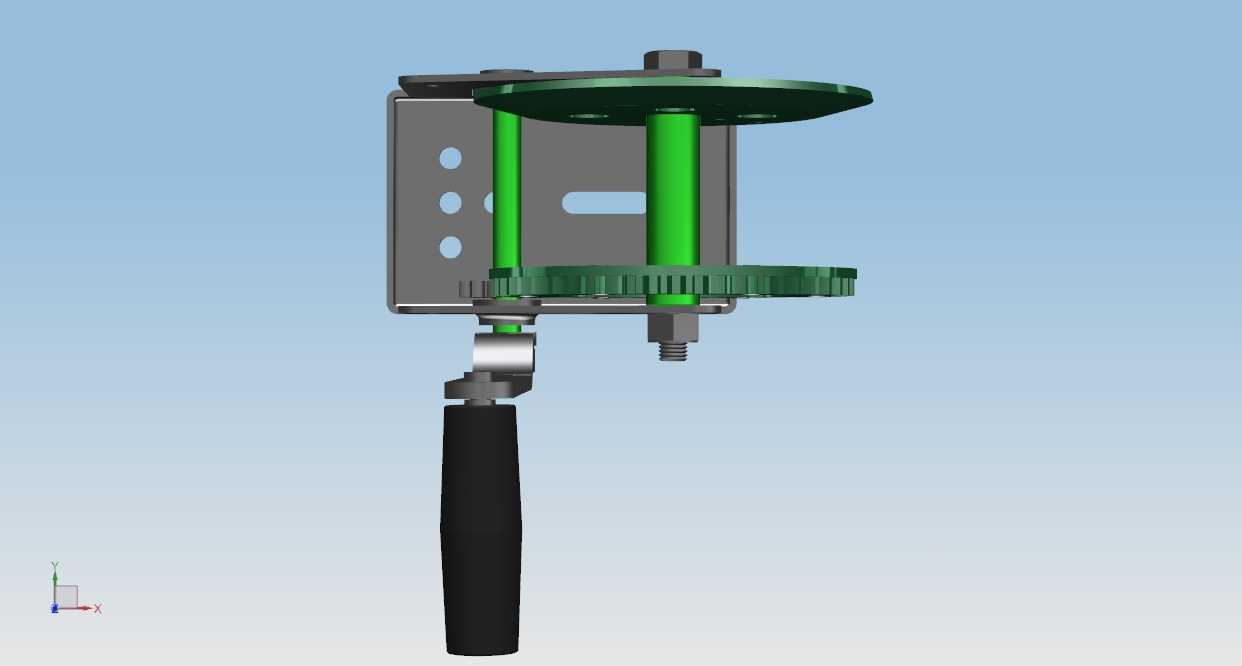

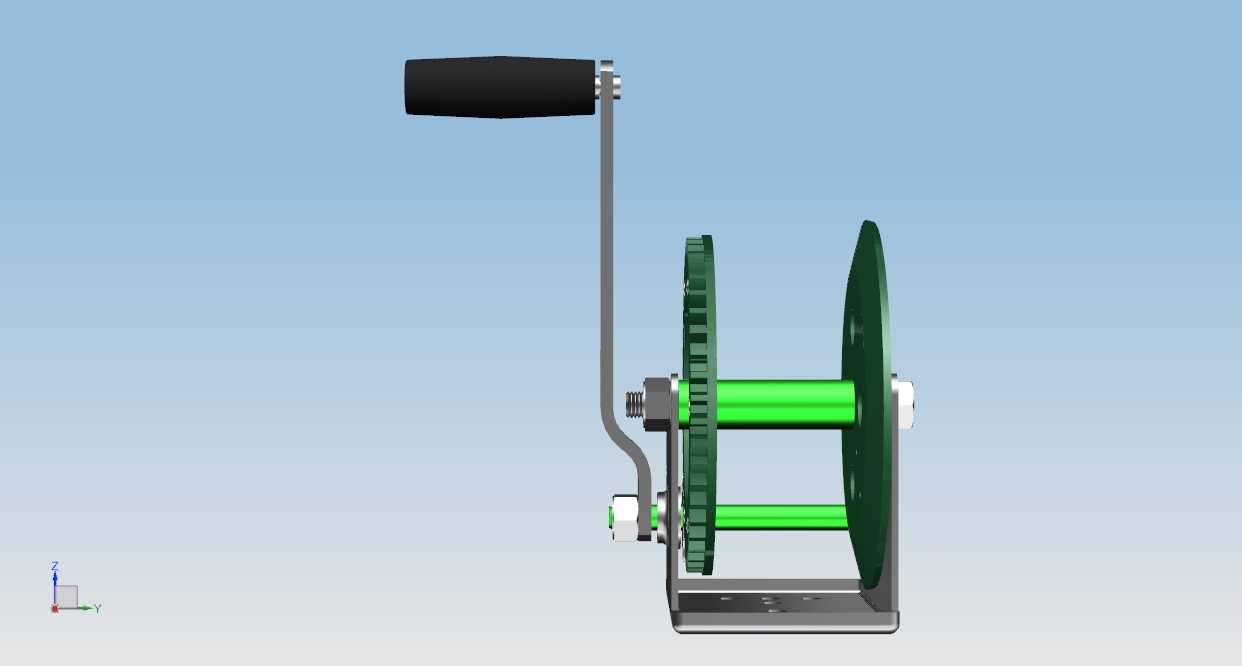

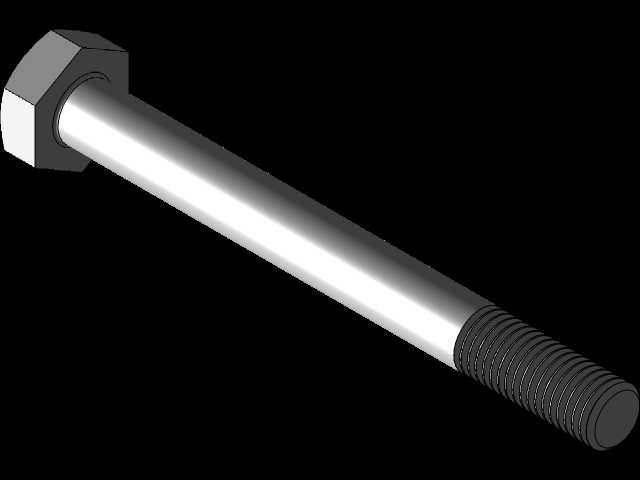

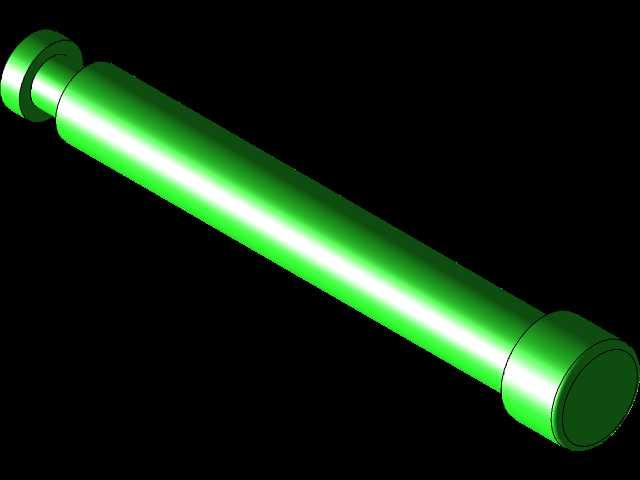

这款手摇绞盘主要面向轻载起重、牵引作业场景设计，可广泛应用于户外登山绳索收放、小型设备拖拽、线缆敷设牵引、轻型货物吊装固定等场景，尤其适配无外接动力源的野外作业、临时工位作业需求，无需电力或液压动力输入，仅靠人力操作即可完成负载的牵引与锁止，在户外探险装备配套、小型仓储货物移位、弱电施工线缆牵拉、私家车载货物固定等场景下都能发挥稳定作用。从功能特性来看，该绞盘采用齿轮减速传动结构，通过大传动比的齿轮组放大手摇输入的扭矩，操作人员仅需施加较小的摇动力即可带动卷筒转动，实现较大负载的牵引提升；同时结构自带自锁止逆特性，当停止摇动手柄时，齿轮啮合结构可自动锁止卷筒，避免负载反向滑落，无需额外配置刹车结构，大幅提升作业过程的安全性，杜绝溜车、坠物风险。整体设计思路围绕轻量化、高可靠性、操作便捷性展开，机架采用弯折成型的金属板材作为支撑主体，在保证结构强度的前提下尽可能压缩整体重量，降低设备自身的搬运负担；摇柄位置包覆防滑握持套，适配长时间操作的握持舒适度，减少手部磨损伤；卷筒采用带镂空的轮盘结构，既减轻自身转动惯量，让手摇操作更顺滑，也能通过镂空位置观察绳索的缠绕状态，避免绳索乱绳、卡滞问题；齿轮组采用外露式布局搭配必要的防护结构，既方便日常维护时的润滑、清洁，也能避免大颗粒杂物进入啮合齿面造成卡齿。从安装边界来看，该绞盘底部带有平直的安装固定板，板上预留对应安装孔位，可直接通过螺栓固定在平面支架、设备基座、车载货厢栏板等位置，安装时需保证固定基座的承载能力匹配绞盘额定牵引载荷，卷筒出线方向需与负载牵引方向保持水平对齐，避免绳索偏磨卷筒侧板；整体外形紧凑，横向占用空间较小，摇柄转动半径经过优化设计，操作时不会与安装基面周边的结构发生干涉，适配狭小安装空间的使用需求。绳索缠绕时需保证排列整齐，避免叠绳导致的受力不均问题，日常使用中定期对齿轮啮合位置加注润滑脂，即可保证长期稳定的传动效率与锁止可靠性。
