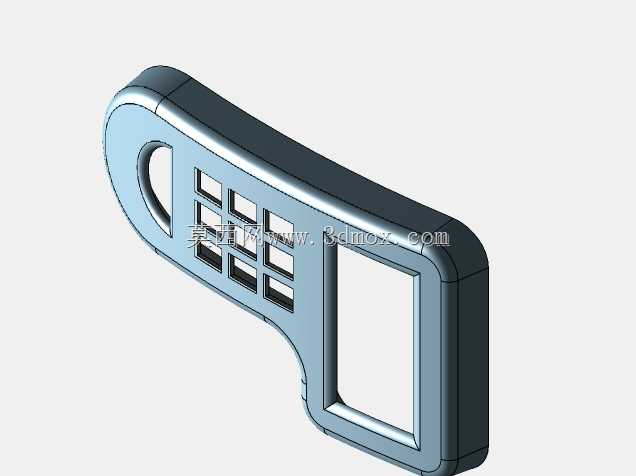

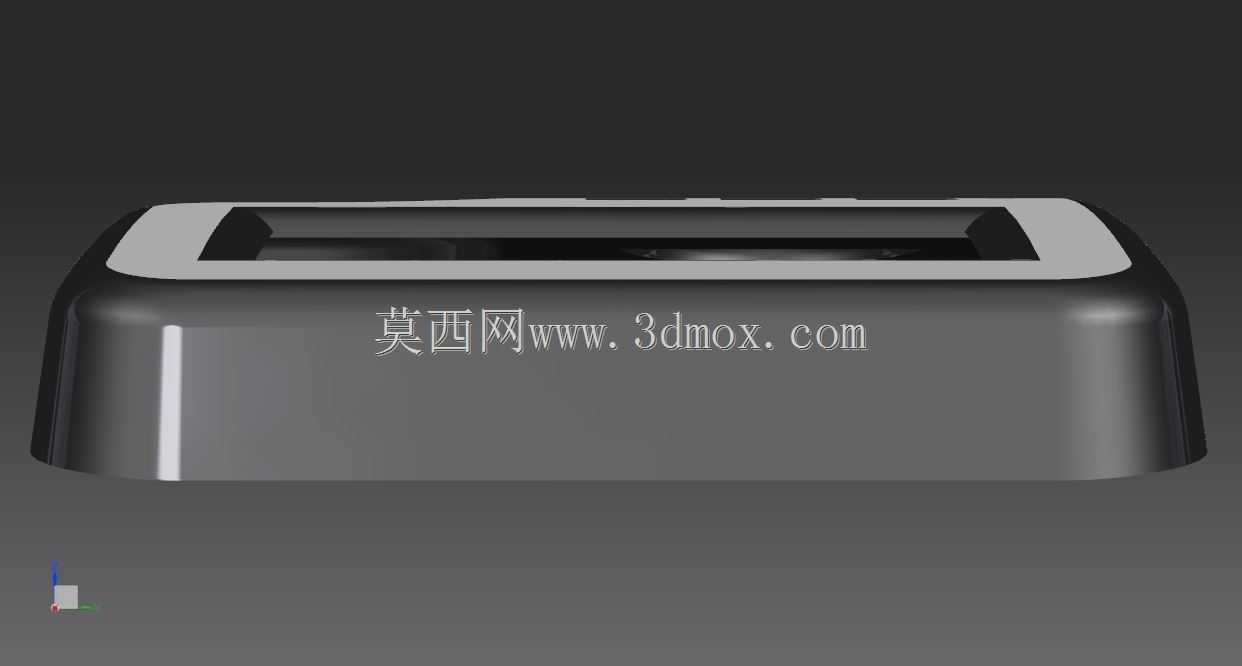

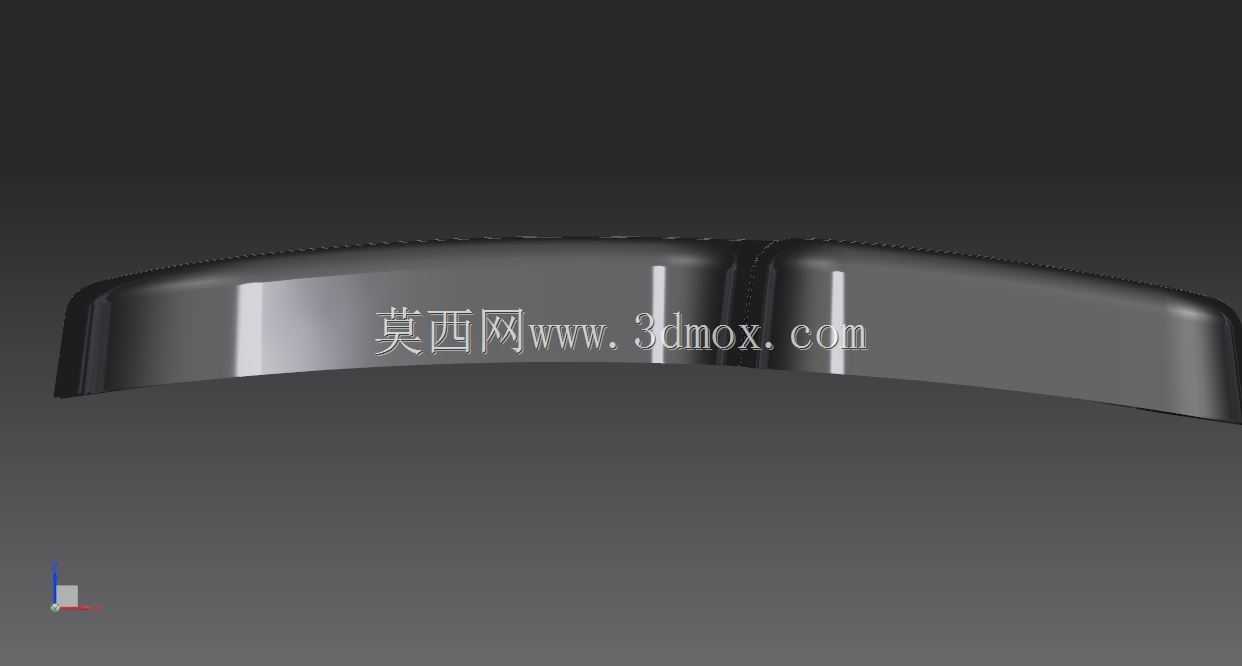

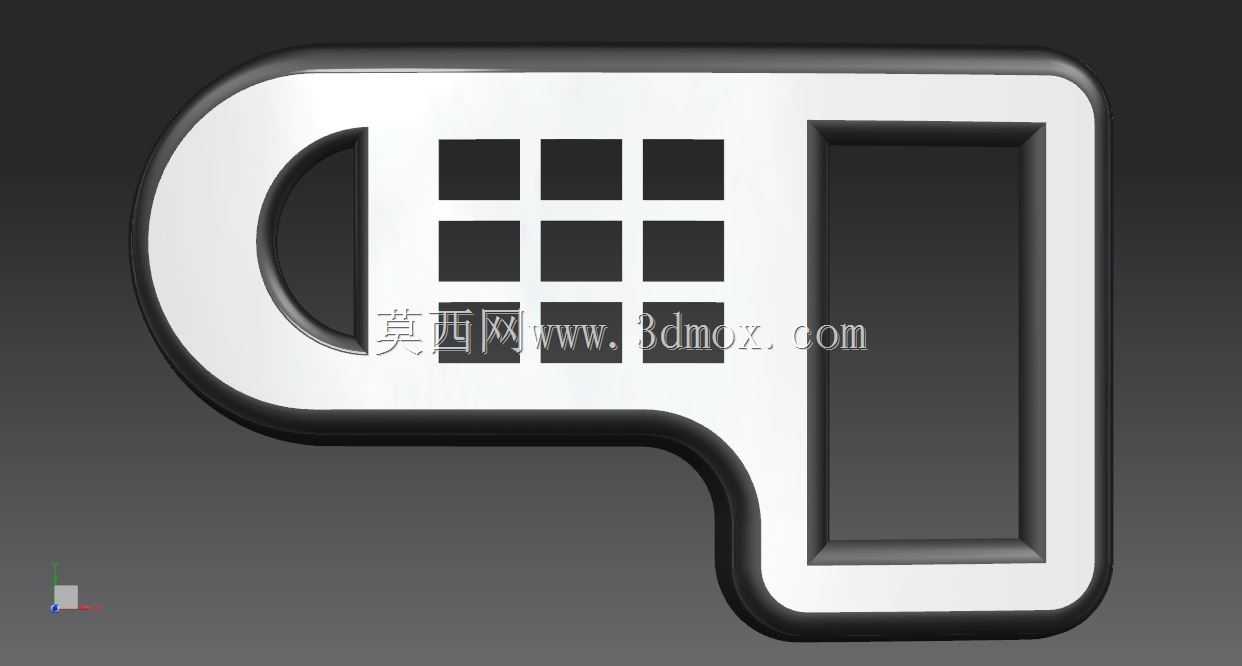

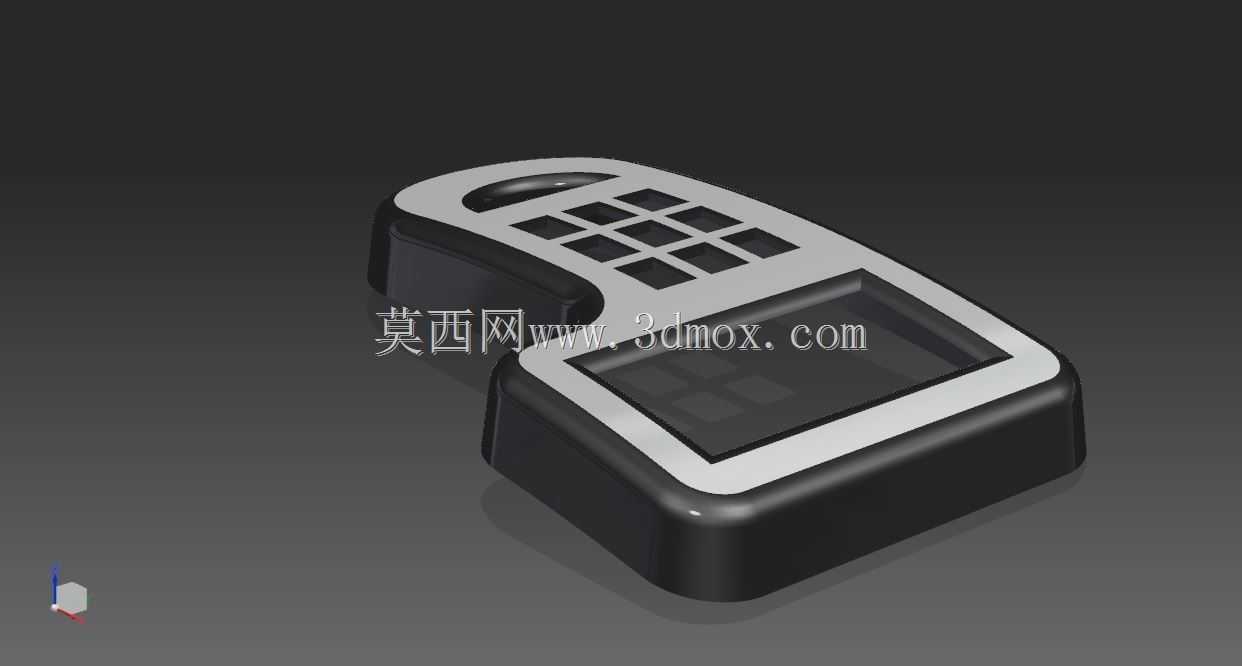

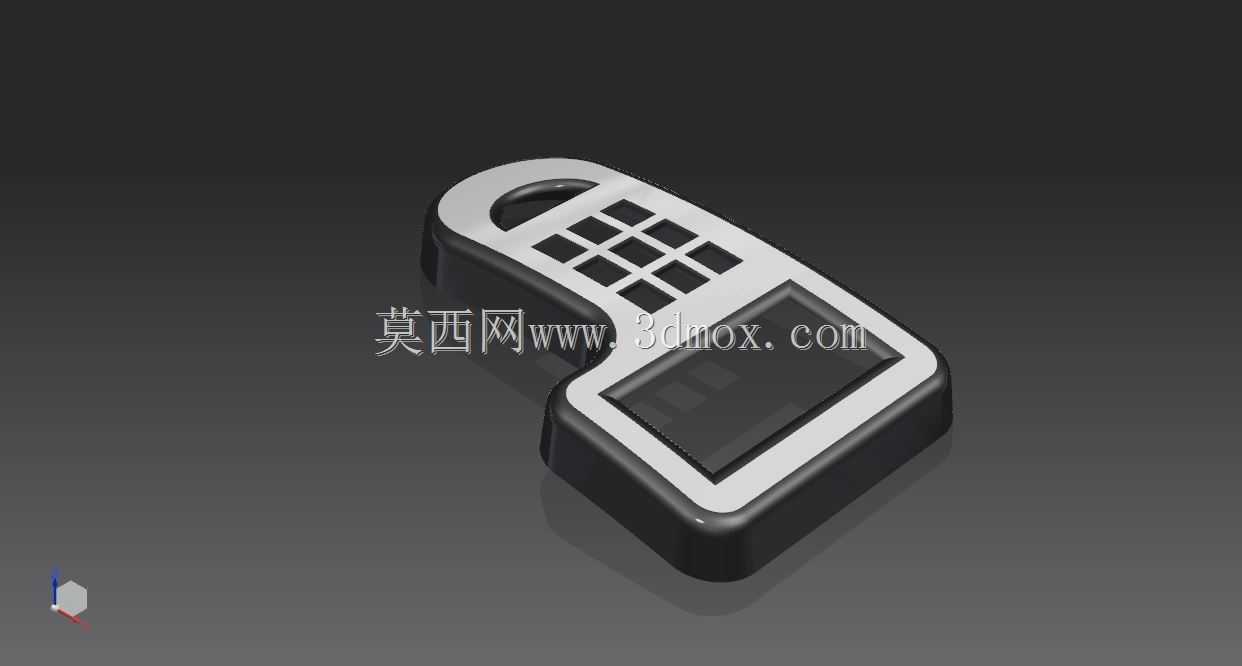

手持便携计算器外壳注塑结构设计

　　日常办公、商超收银、学生课业计算场景中，手持计算器是高频使用的便携计算工具，外壳作为承载内部电路板、按键触点、显示屏、供电模块的核心结构件，其设计合理性直接决定设备的握持手感、抗摔性能与装配效率。这款手持计算器外壳采用上下扣合的分体式结构设计，整体轮廓贴合单手握持的人体工学弧度，边角做了大圆角过渡处理，避免日常使用中磕碰造成的边缘崩裂，同时减少握持时的硌手感。上部区域预留显示屏安装位，采用下沉式台阶结构，显示屏装配后表面与外壳上沿齐平，既可以避免屏幕被尖锐物刮花，也能减少日常放置时屏幕与桌面的摩擦，屏幕周边做了0.3mm的凸边设计，装配时可卡入屏幕周边的防尘泡棉，阻挡灰尘、水汽从屏幕缝隙进入内部电路区域。

　　按键区域采用矩阵式排布的下沉槽位，每个按键孔位的边缘做了0.15mm的脱模斜度，既方便注塑生产时的顶出脱模，也能给硅胶按键预留足够的活动行程，避免按键卡滞；按键孔位的排布间距严格匹配内部导电胶的触点间距，每个孔位的尺寸公差控制在±0.05mm范围内，保证按键按压时不会出现偏位、卡边的问题。外壳侧边做了内凹的防滑纹理区域，单手握持时手指刚好贴合在防滑区域，即使手心出汗也能稳定持握，不易滑落。外壳上下盖的连接采用卡扣加超声焊接的组合固定方式，周圈均匀分布8个内扣式卡扣，装配时先通过卡扣实现上下盖的预定位，保证上下盖的配合间隙均匀控制在0.1mm以内，之后沿周圈的焊接筋做超声焊接，无需额外打螺丝即可实现牢固连接，既提升了装配效率，

　　也能保证外壳的整体密封性，防止日常使用中泼溅的液体从合模缝隙渗入内部。外壳尾部设计了挂绳孔位，孔位做了加厚的筋位补强，避免挂绳拉扯时造成孔位开裂，方便用户将计算器挂在工位挂钩或者随身背包上，降低遗失概率。从安装边界来看，外壳内部的筋位布局完全匹配内部PCB板的安装孔位，PCB板装入后通过三个定位柱实现精准限位，定位柱的高度比PCB板厚度高0.2mm，装配后通过热熔柱固定，避免PCB板在外壳内部晃动；电池仓设计在外壳背部，采用独立的仓盖结构，仓盖通过卡扣与主体连接，更换电池时无需拆开整个外壳，仓盖周边设计了防水胶圈的安装槽，可搭配胶圈实现电池仓的防尘防泼溅。设计过程中充分考虑了注塑生产的工艺性，整体壁厚均匀控制在1.8mm，

　　避免壁厚差异过大造成的注塑缩痕、翘曲问题，所有加强筋的厚度不超过壁厚的0.6倍，防止筋位背面出现缩印影响外观；外壳表面采用细晒纹处理，既可以提升握持的摩擦力，也能掩盖日常使用中产生的细微划痕，长期使用也不会出现明显的外观旧化。在抗摔性能设计上，外壳的四个边角位置做了加厚的缓冲筋结构，当计算器从桌面高度意外跌落时，边角先接触地面，缓冲筋可以分散冲击力，避免冲击力直接传递到内部的屏幕和电路板上，降低跌落造成的损坏概率。按键区域的周边做了高出按键表面0.2mm的围边，当计算器正面朝下摔落时，围边先接触接触面，避免按键直接受力造成硅胶按键破损或者导电胶错位。
