舰用喷水推进装置结构设计方案

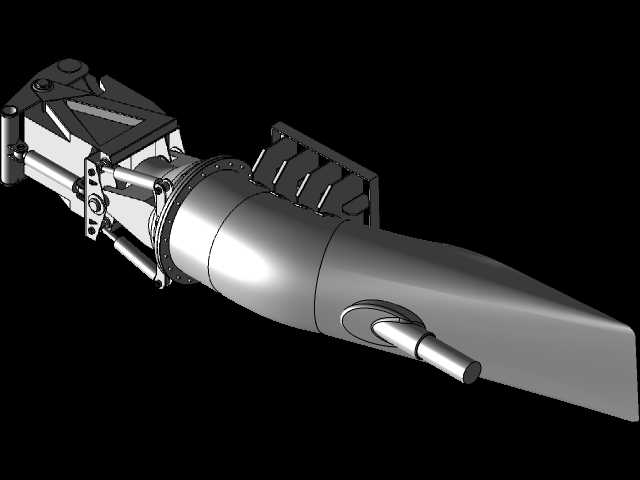

这款喷水推进装置是专为高性能军用舰船设计的核心动力输出部件，主要应用于各类高速水面作战舰艇、两栖登陆载具以及特种作业舰船的动力系统中，相较于传统螺旋桨推进结构，其在浅水区域的通行适应性、高速航行状态下的推进效率以及航行静音表现上都有显著优势，能够满足军用舰船快速机动、隐蔽航行、复杂水域通行的实际作业需求。在实际使用场景中，该装置通过内置叶轮高速旋转对进入流道的水流进行加压，最终从尾部喷口高速喷出获得反向推力，同时配合转向调节机构可以快速调整喷射水流的方向，无需依赖传统舵面即可实现舰船的灵活转向、原地回转甚至倒航操作，大幅提升舰船在狭窄航道、近岸区域的机动能力，也能有效避免螺旋桨在浅水区触碰水底杂物、礁石造成的结构损坏。从产品功能特性来看，该装置整体采用流线型外壳设计，进水口设置有防护格栅结构，能够过滤水中较大体积的漂浮杂物，避免硬质异物进入流道打坏内部叶轮；前端的转向调节机构采用多组液压作动筒联动设计，通过对称布置的液压推杆驱动转向喷口进行多角度偏转，传动结构刚性充足，能够承受高速水流冲击下的大载荷作用力，调节响应速度快，可在舰船高速航行状态下快速完成航向调整。在设计思路上，该装置优先考虑了结构可靠性与水动力效率的平衡，整体流道采用渐缩式设计，从进水口到喷射出口的截面平滑过渡，尽可能减少水流在流道内部的紊流与压力损失，提升能量转换效率；核心传动部件的安装位置都设计有独立的密封腔体，能够隔绝外部水体侵入，保障传动结构在长期水下作业环境下的运行稳定性；整体结构采用模块化设计思路，叶轮组件、转向机构、密封单元都可进行独立拆装，大幅降低后期运维的难度与成本。在外形尺寸与安装边界设计上，该装置整体为长筒式结构，主体流道段为等径圆柱结构，前端转向机构的横向尺寸略大于主体流道直径，安装时需要在舰船尾部预留对应尺寸的贯通安装位，装置与船体连接位置设计有环形法兰安装边，通过一圈均匀布置的紧固件与船体承力结构进行刚性连接，安装边处预留有密封槽位，可加装密封件保障船体与装置连接位置的水密性；装置整体重心沿流道中心轴线分布，安装后不会对舰船的整体重心平衡造成额外影响，配套的液压管路、传动接口都集中布置在装置上部区域，方便与舰船内部的动力系统、液压控制系统进行管线对接，无需对船体尾部结构进行大范围改造即可完成适配安装。
