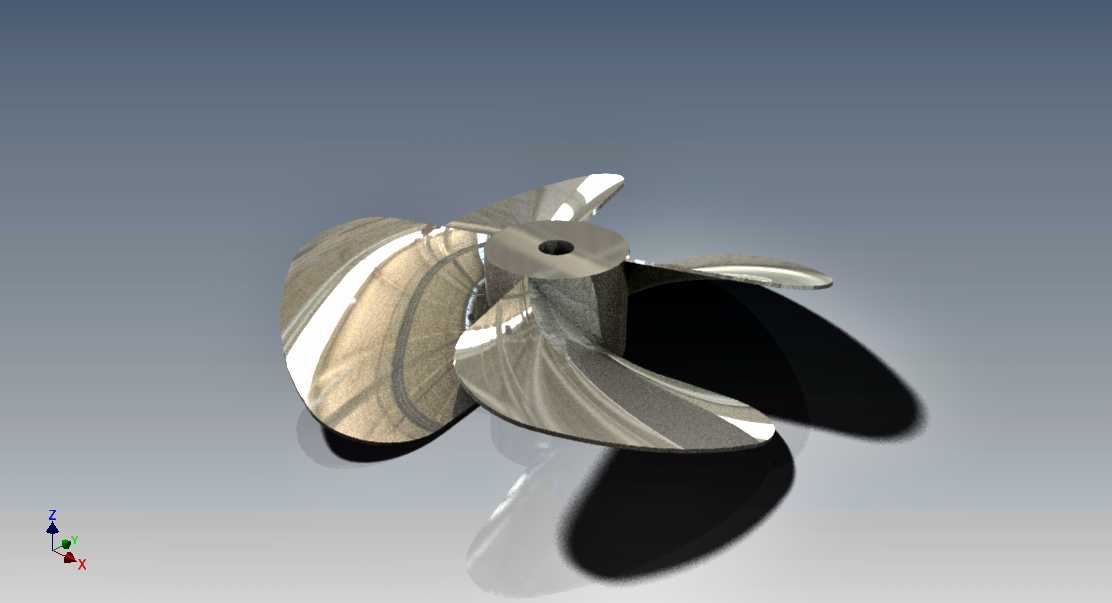

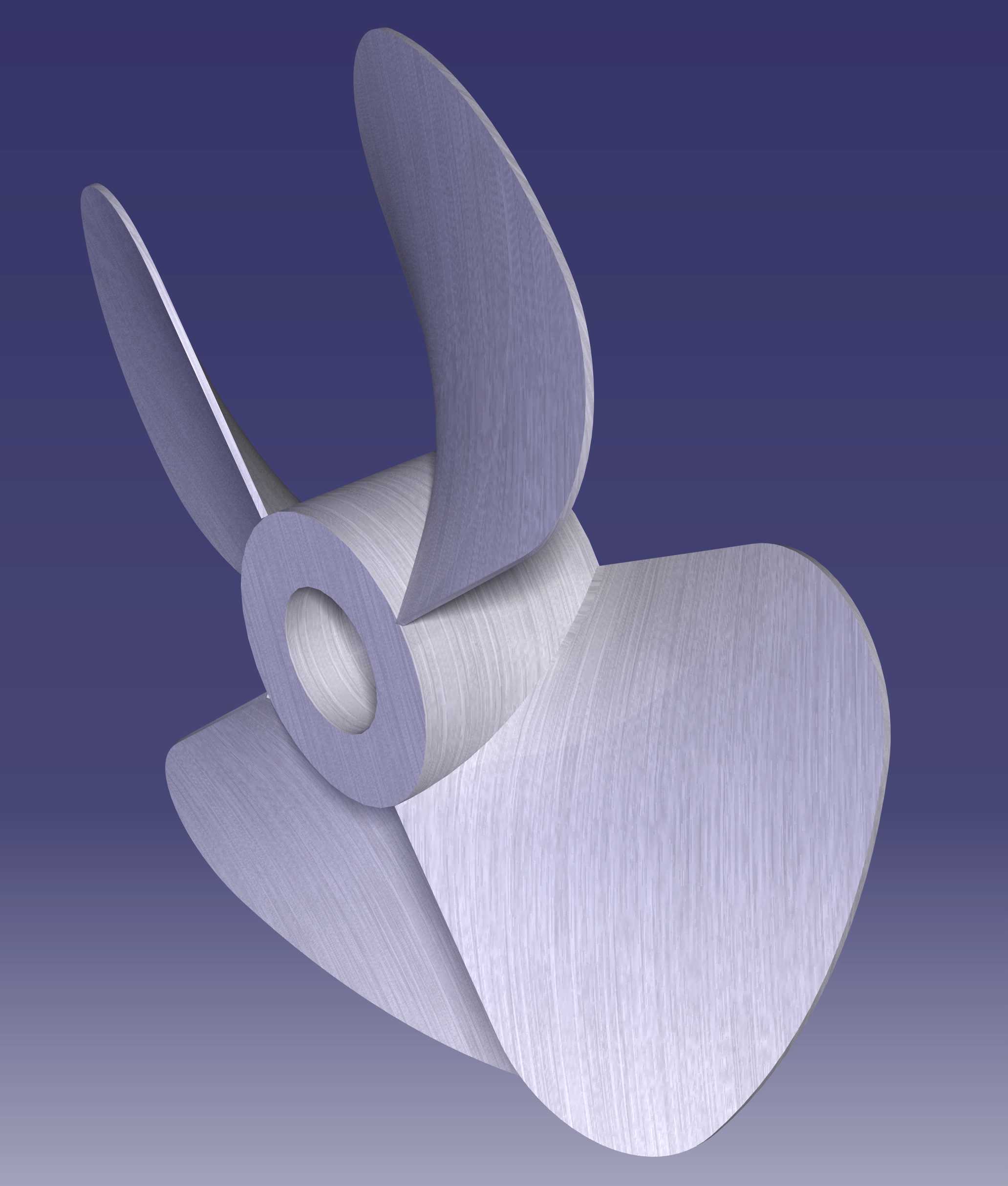

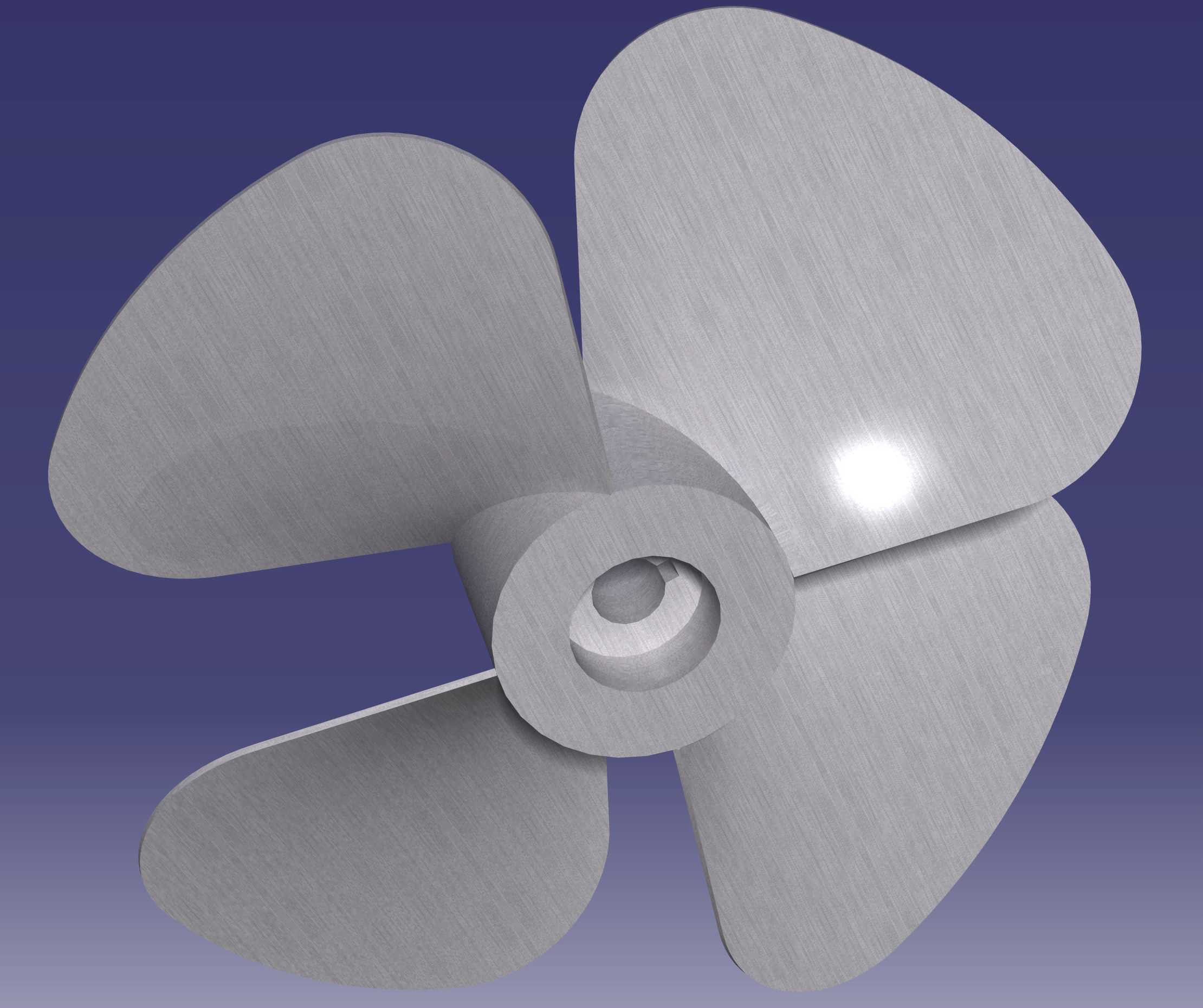

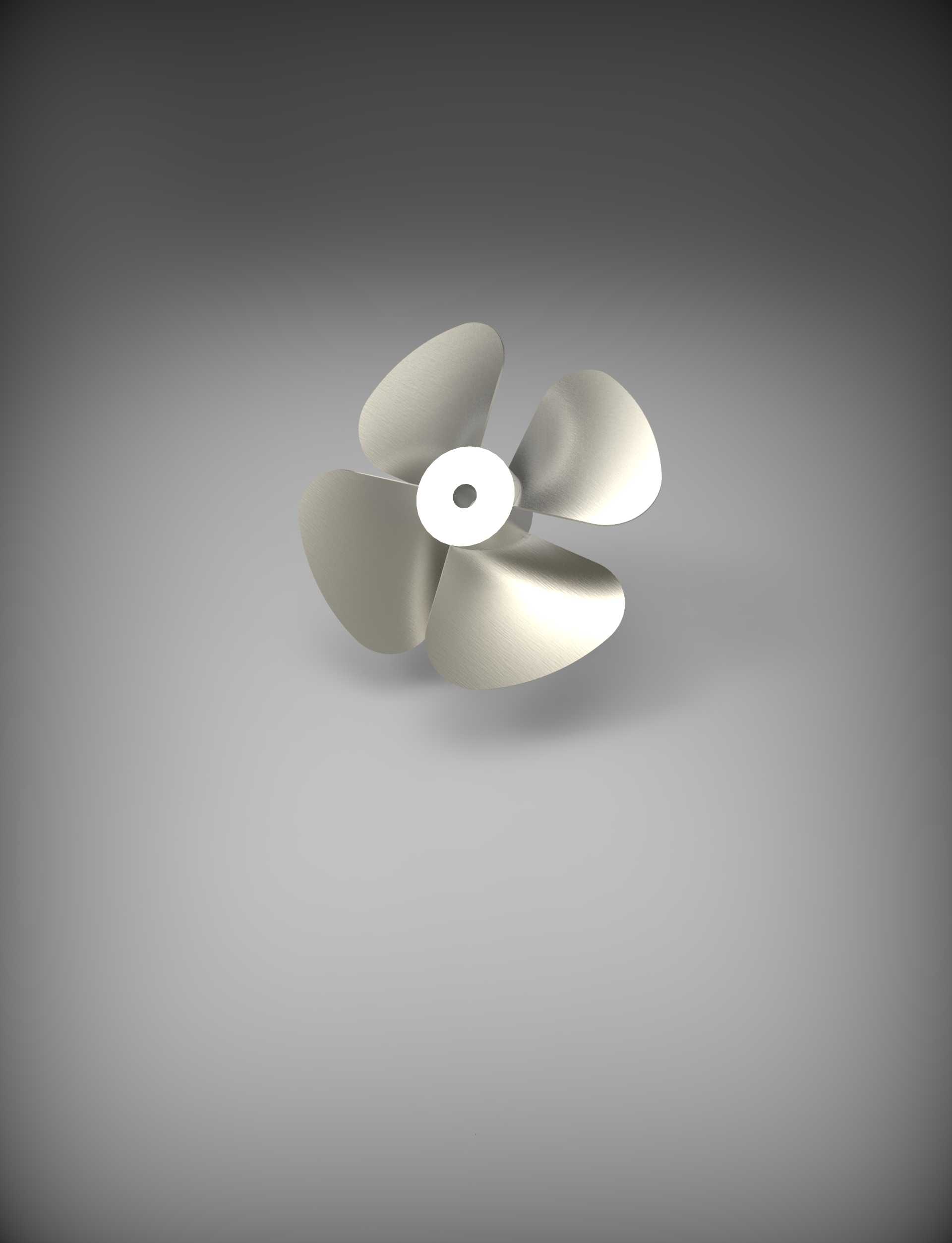

四叶式船舶推进螺旋桨结构设计

这款螺旋桨是面向内河及近海中小型船舶设计的核心推进部件，主要适配排水量在百吨级以内的货运驳船、作业拖船、观光游船以及小型渔业船舶，安装于船舶尾部的艉轴输出端，承担着将主机输出的旋转扭矩转化为船舶航行推力的核心作用，是船舶动力系统中直接决定航行效率、操控稳定性与能耗水平的关键部件。在实际航行场景中，螺旋桨长期浸没于水面以下工作，既要承受主机传递的持续交变扭矩，也要应对水流冲击、水中杂物剐蹭以及不同航速下的空泡剥蚀影响，因此整体结构设计围绕工况适配性做了多维度优化。从功能特性来看，这款四叶结构的螺旋桨相比传统三叶桨，在同等直径下能够提供更均匀的推力输出，大幅降低桨叶旋转过程中产生的脉动压力，减少船体尾部的振动与航行噪音，尤其适配对乘坐舒适度有要求的观光船舶，以及需要稳定推力输出的作业拖船；桨叶的叶型采用了从叶根到叶稍渐进变化的翼型剖面设计，叶根位置厚度更大，保证与桨毂连接的结构强度，能够承受大扭矩输出下的载荷冲击，叶稍位置做了薄化处理与弧度修形，有效降低高速旋转时的梢涡损失，提升推进效率，同时减少空泡现象的产生，延长桨叶的使用寿命。设计过程中，首先结合适配船舶的主机功率、额定航速、设计吃水深度确定了螺旋桨的盘面比与螺距参数，保证在主机常用转速区间内，螺旋桨能够处于最优工作效率区间，避免出现主机过载或者推进效率不足的问题；桨毂部分采用了锥孔配合键槽的安装结构，锥孔的锥度严格匹配船舶艉轴的标准锥度，能够保证安装后配合紧密，传递扭矩时无松动间隙，键槽的位置与尺寸做了对称度校核，避免安装后出现动不平衡量，导致航行时尾部振动。在安装边界设计上，螺旋桨的轴向安装尺寸预留了足够的锁紧螺母安装空间，桨毂后端的端面做了精加工处理，能够与艉轴的密封组件紧密贴合，防止航行时水顺着轴系渗入船舱；桨叶的最大旋转直径经过严格核算，保证在船舶满载吃水、尾部最大纵倾的状态下，桨叶不会与船体尾部结构、舵叶发生干涉，同时预留足够的叶尖与船体间隙，减少桨叶旋转带来的激振力传递到船体。整体结构没有多余的冗余设计，所有曲面过渡都做了圆滑处理，既减少了水中航行的阻力，也避免了应力集中导致的结构断裂风险，能够长期在复杂的水环境下稳定工作。
