1英寸法兰端电动球阀结构设计

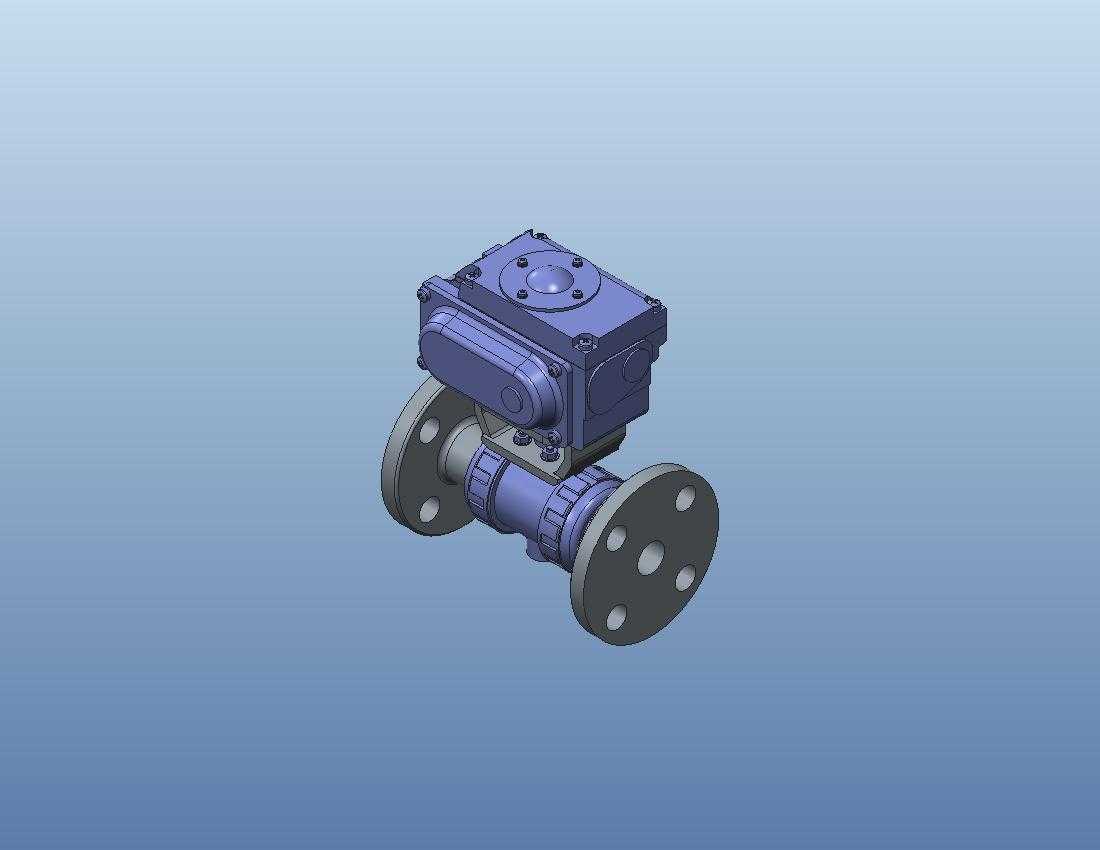

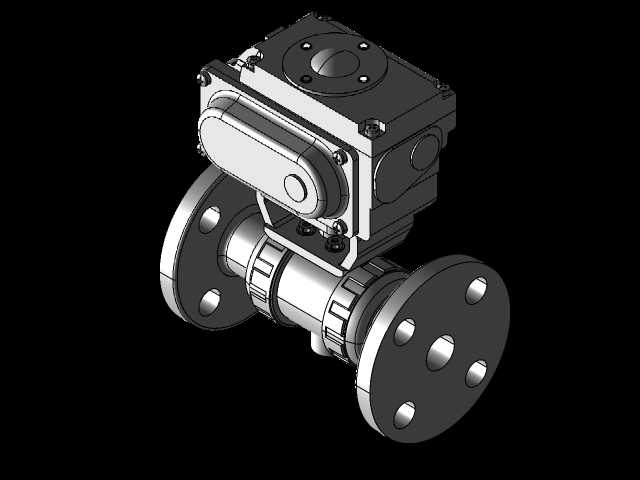

这款法兰端电动球阀主要面向中小口径工业流体管路的自控通断需求设计，适配公称通径25mm的管路系统，可广泛应用在给排水管网、化工介质输送、暖通空调循环、食品加工流体管线、小型水处理设备等场景中，替代传统手动球阀实现管路的远程自动控制，无需人工现场操作即可完成管路介质的通断切换，尤其适合安装在高空管段、密闭设备内部、高危介质输送段等人员不便抵达的作业位置，有效降低人工操作的安全风险与运维成本。产品整体采用上部电动执行机构搭配下部法兰球阀本体的集成式结构，电动执行机构外壳做了规整的防护造型设计，可适配常规工业环境下的防尘防溅需求，内部集成驱动电机、减速结构与行程限位组件，能够精准控制阀芯的90度回转动作，避免阀芯转动过位造成的密封面磨损或关闭不严问题。下部球阀本体采用法兰连接形式，两端法兰均预设标准螺栓安装孔，安装时可直接与同通径的管路法兰通过螺栓组紧固，搭配密封垫片即可实现可靠的管路连接，无需额外加工焊接接口，大幅降低现场安装的施工难度与作业时长。整体外形尺寸控制在长187毫米、高183毫米、宽154.5毫米的紧凑范围内，执行机构侧部突出尺寸为99毫米，设计阶段充分考虑了狭小管廊、设备夹层等有限安装空间的边界要求，预留了足够的螺栓拆装操作空间，不会出现安装后无法紧固法兰螺栓、无法检修执行机构的问题。设计过程中针对电动执行机构与球阀本体的连接同轴度做了重点优化，确保驱动扭矩能够平稳传递到阀芯，避免偏载造成的阀杆磨损、扭矩损耗过大问题，同时法兰密封面与阀芯通道的同轴度也做了公差约束，保证介质流通时的流道顺畅，减少不必要的流阻损失，适配水、轻质油品、低压气体等多种常规工业介质的输送控制需求，在常规工况下可实现长期稳定的管路通断控制，有效提升流体管路系统的自动化运行水平。
