精密多腔注塑模具整体结构设计

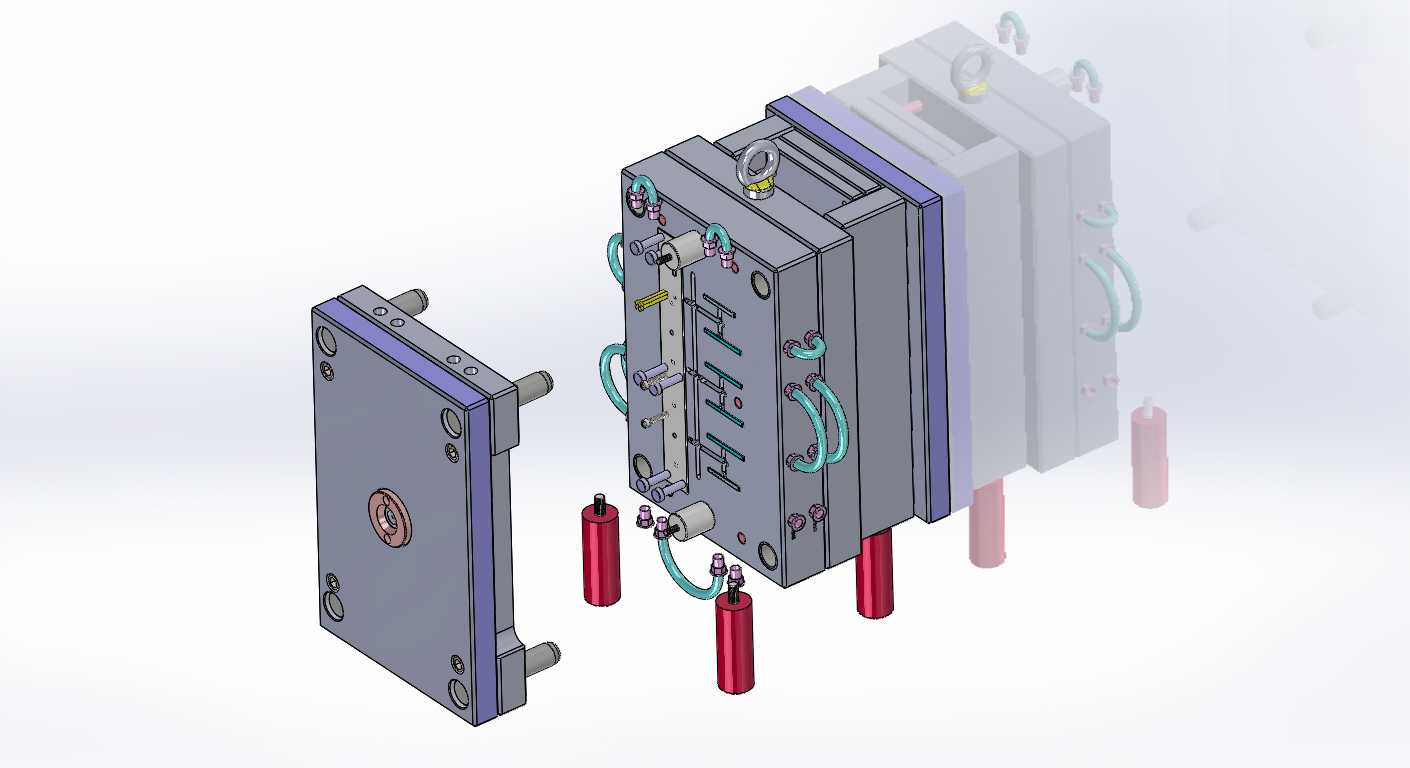

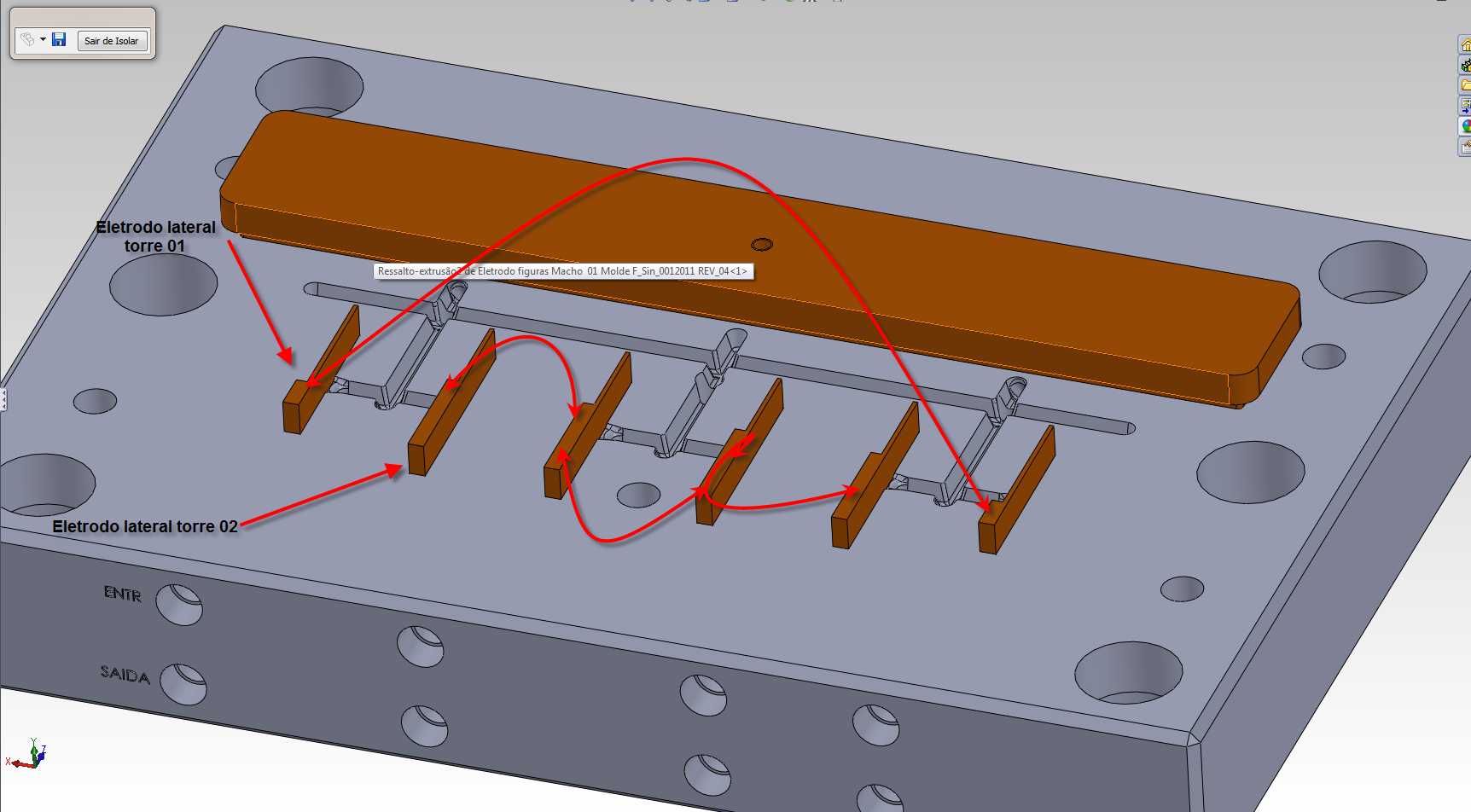

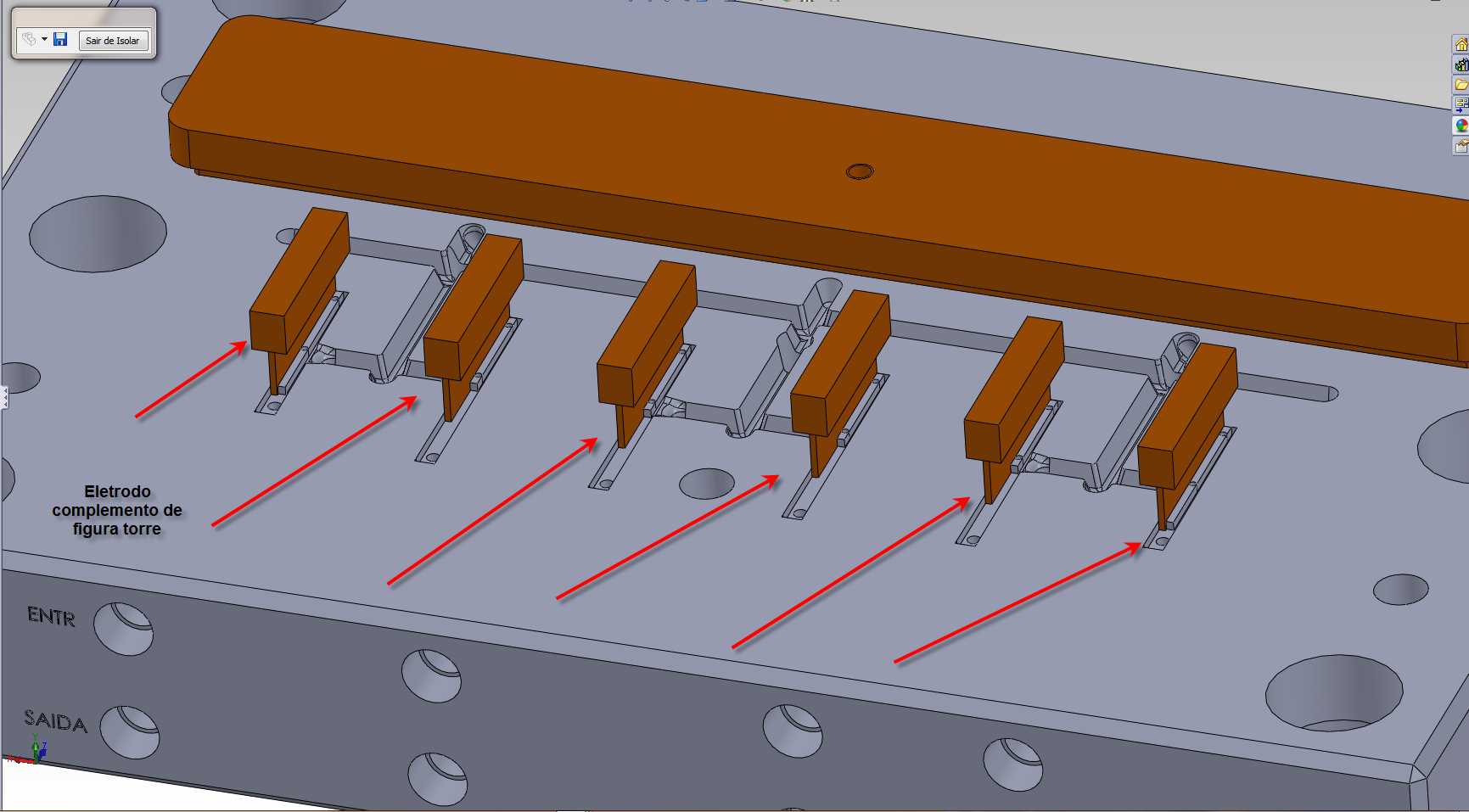

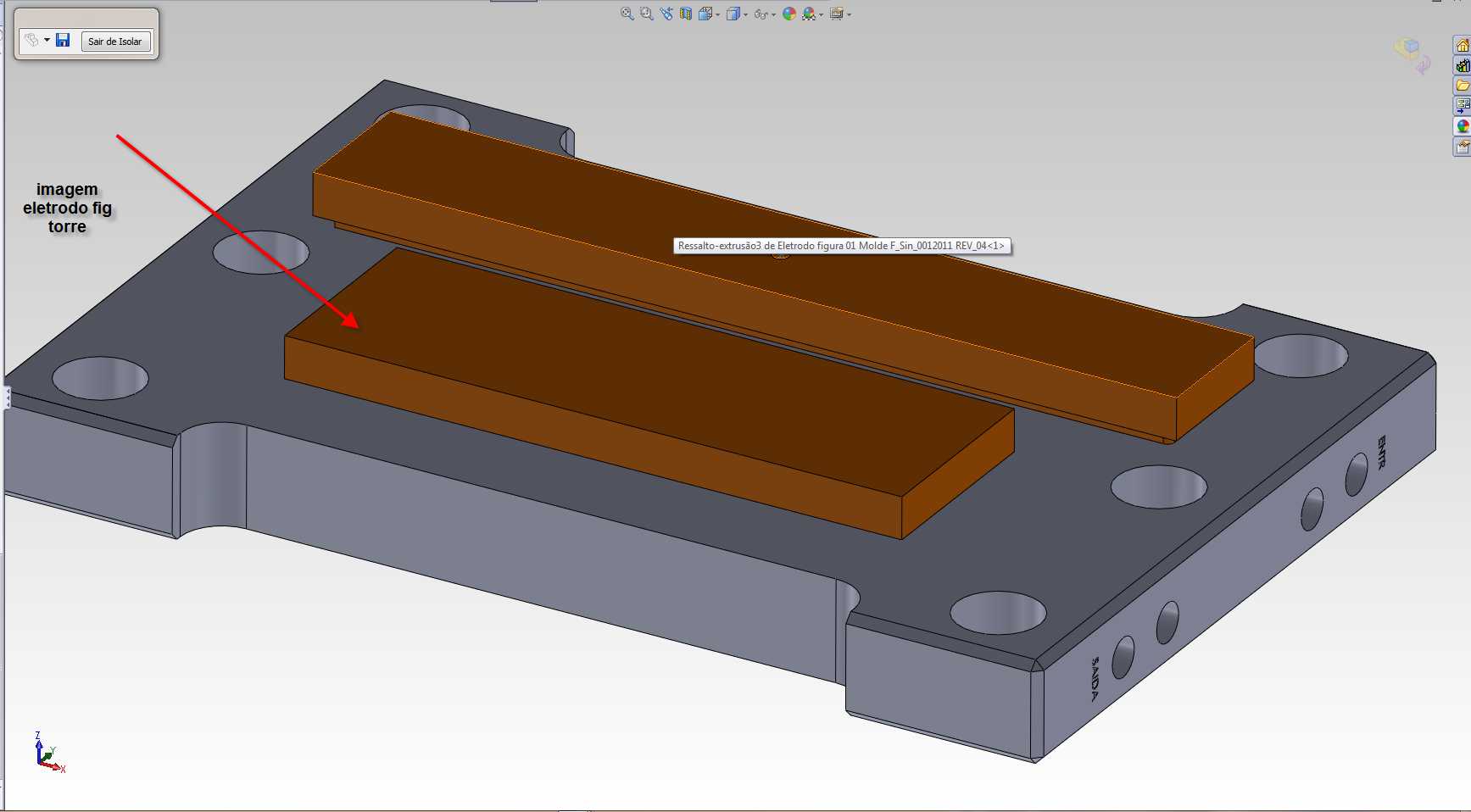

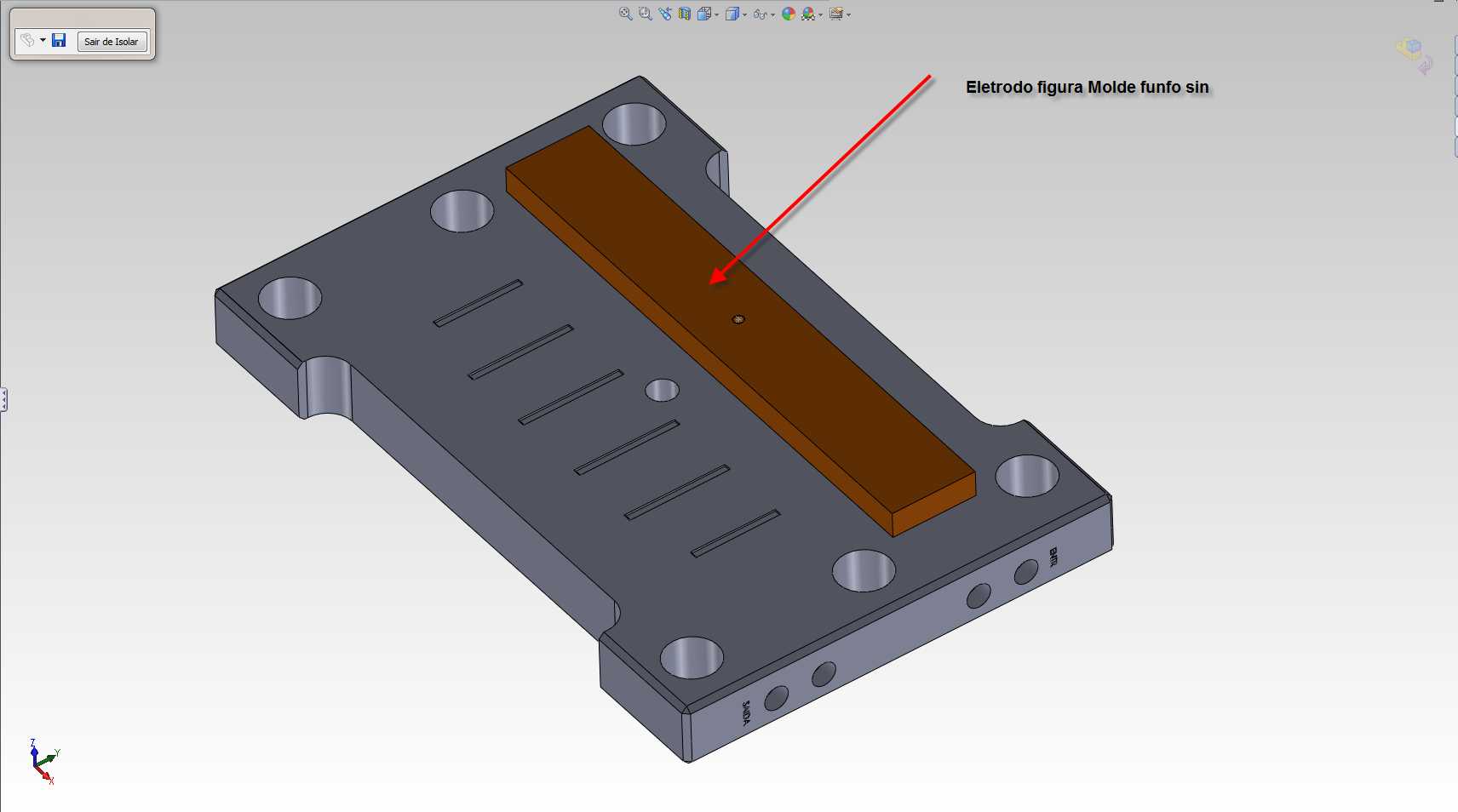

这套注塑成型工装主要应用于批量热塑性塑料制品的规模化生产场景，常见于消费电子外壳、日用塑料配件、小型工业塑料结构件的生产车间，配套卧式注塑机完成从熔融塑料注入到成型件顶出的全流程作业，能够稳定实现连续化、高精度的塑料件成型生产，有效降低单件制品的成型周期与生产能耗。整套模具采用标准三板式模架结构布局，从结构上拆分可分为定模侧安装组件、动模侧成型组件、冷却循环回路、顶出脱模机构、导向定位部件五个核心部分，定模侧通过定位圈与注塑机射嘴精准对接，保证熔融塑料能够平稳注入型腔内部，避免溢料、射偏等生产异常。模具的成型区域采用多腔排布设计，单次开模即可产出多件成型制品，大幅提升单批次生产效率，型腔与型芯部分采用模块化镶件设计，当局部出现磨损或需要调整制品局部尺寸时，仅需更换对应镶件即可完成维护，无需整体报废模架，有效降低后期运维成本。冷却回路采用环绕式水路布局，在型腔、型芯的成型区域周边均匀布置冷却水道，搭配快插式水嘴外接冷却水循环系统，能够在注塑保压完成后快速带走型腔内塑料的热量，缩短制品冷却定型时间，同时保证型腔内各区域温度均匀，避免制品出现缩痕、翘曲、内应力集中等成型缺陷。导向部件采用高精度导柱导套配合结构，在合模过程中为动定模提供精准的导向定位，保证合模后型腔与型芯的同轴度偏差控制在极小范围内，避免出现制品壁厚不均、飞边过大等问题。顶出机构采用多顶杆均匀排布设计，顶杆位置对应制品的非外观面与结构加强筋位置，开模后通过注塑机的顶杆推动模具顶板，带动顶杆平稳将冷却定型的制品从动模型芯上顶出，顶出力均匀分布在制品受力区域，避免顶出过程中制品出现顶白、变形、断裂等问题。模具的安装边界适配常规吨位的卧式注塑机，定模侧与动模侧均预留标准的安装压板槽与吊装孔，现场安装时可通过吊环快速完成模具吊装对位，通过压板即可将模具牢固固定在注塑机模板上，无需额外制作定制化安装配件，适配多数常规生产车间的设备安装条件。整套结构在设计时充分考虑了生产过程中的操作便捷性与维护便利性，所有易损部件均采用标准化快拆结构，日常生产中仅需定期检查导柱润滑情况、冷却水路通畅情况与密封件老化情况，即可保证模具长期稳定运行。
