亚拉贡蒸汽轮机剖视结构三维设计

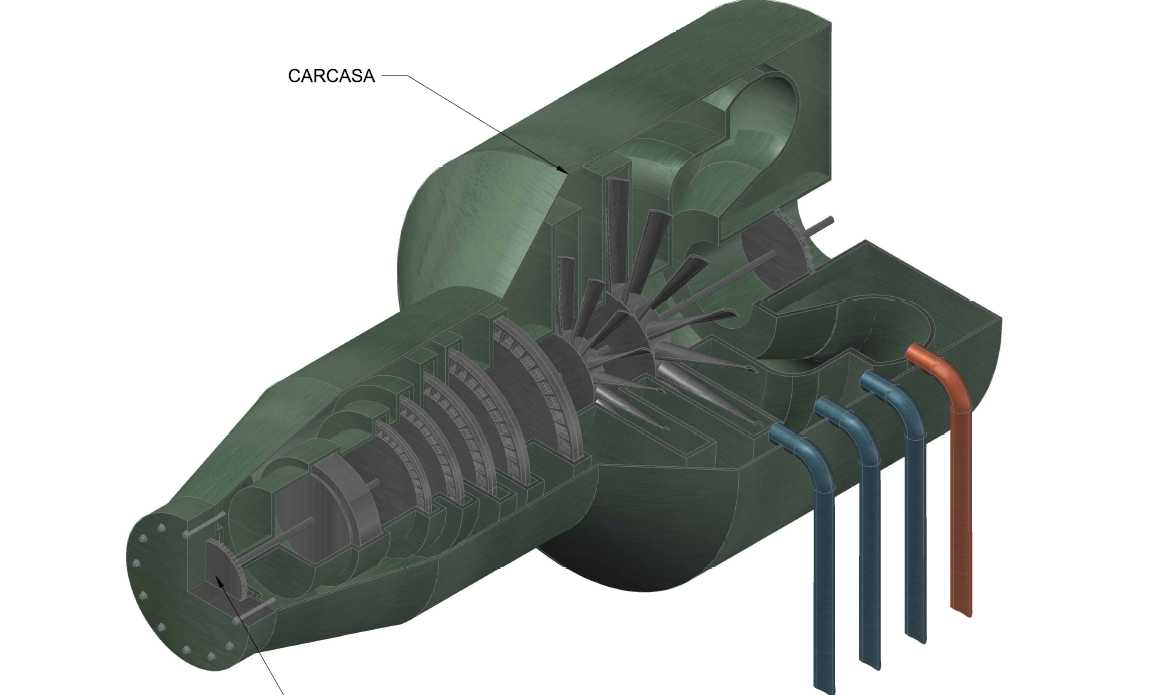

这款蒸汽轮机三维结构模型，完整还原了亚拉贡型蒸汽轮机的内部构造与外部安装形态，主要面向火力发电、工业驱动、船舶动力等核心应用场景，可作为动力系统选型论证、结构教学演示、运维拆装培训的直观参考载体。在实际工业场景中，这类蒸汽轮机承担着将高温高压蒸汽的热能转化为旋转机械能的核心作用，既可以直接驱动给水泵、压缩机等工业旋转设备，也可以联动发电机完成电能输出，是热电联产、集中供能系统里的核心动力单元。从功能特性来看，模型通过半剖视的呈现方式，清晰展示了从进汽腔室到多级涡轮叶片组、再到排汽接口的完整通流路径，外部预留的四组管路接口分别对应主蒸汽进汽、抽汽、排汽、密封汽的外接需求，外壳体标注的CARCASA区域为承压主壳体，承担着密封高温高压工质、支撑内部转子组件的核心作用，内部逐级排布的动叶与静叶组，可实现蒸汽能量的梯级利用，有效提升能量转换效率。在设计思路层面，该模型遵循工业蒸汽轮机的经典布局逻辑，采用轴向通流+悬臂式管路接口的结构方案，主壳体采用分段式铸造结构设计，既满足内部转子组件的装配检修需求，也能保证高温高压工况下的结构强度，各级叶片的型线、安装角度都匹配对应蒸汽参数下的气动设计要求，转子与壳体之间的密封结构、轴承支撑位都在模型中做了对应还原，可清晰展示动力传递的完整路径。从安装边界来看，模型还原的轮机主体采用卧式安装布局，主壳体底部预留有设备安装基座的对接平面，外接管路接口均采用轴向侧出的排布方式，可有效压缩设备安装所需的横向空间，进排汽接口的相对位置、伸出长度都匹配常规工业管线的对接规范，转子输出端位于设备前端，可通过联轴器直接对接被驱动设备，无需额外增设转向传动结构，整体安装适配性可覆盖多数中小型工业蒸汽动力场景的布局要求，能够帮助设计人员快速完成动力舱室的布局校核、管线走向规划，也能让运维人员直观掌握设备内部的部件排布逻辑，降低拆装检修的学习成本。
