三叶木质纹理螺旋推进桨结构设计

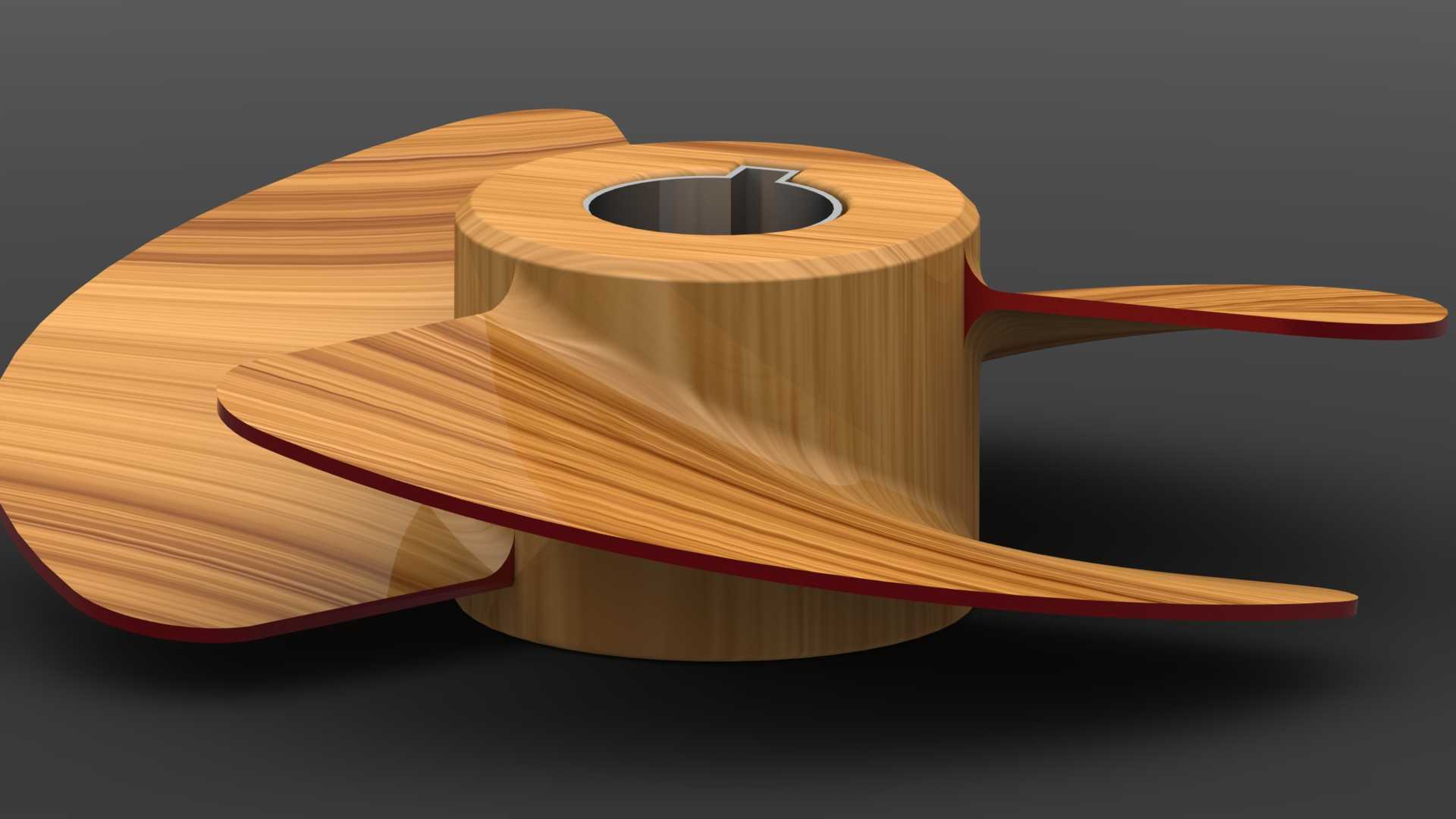

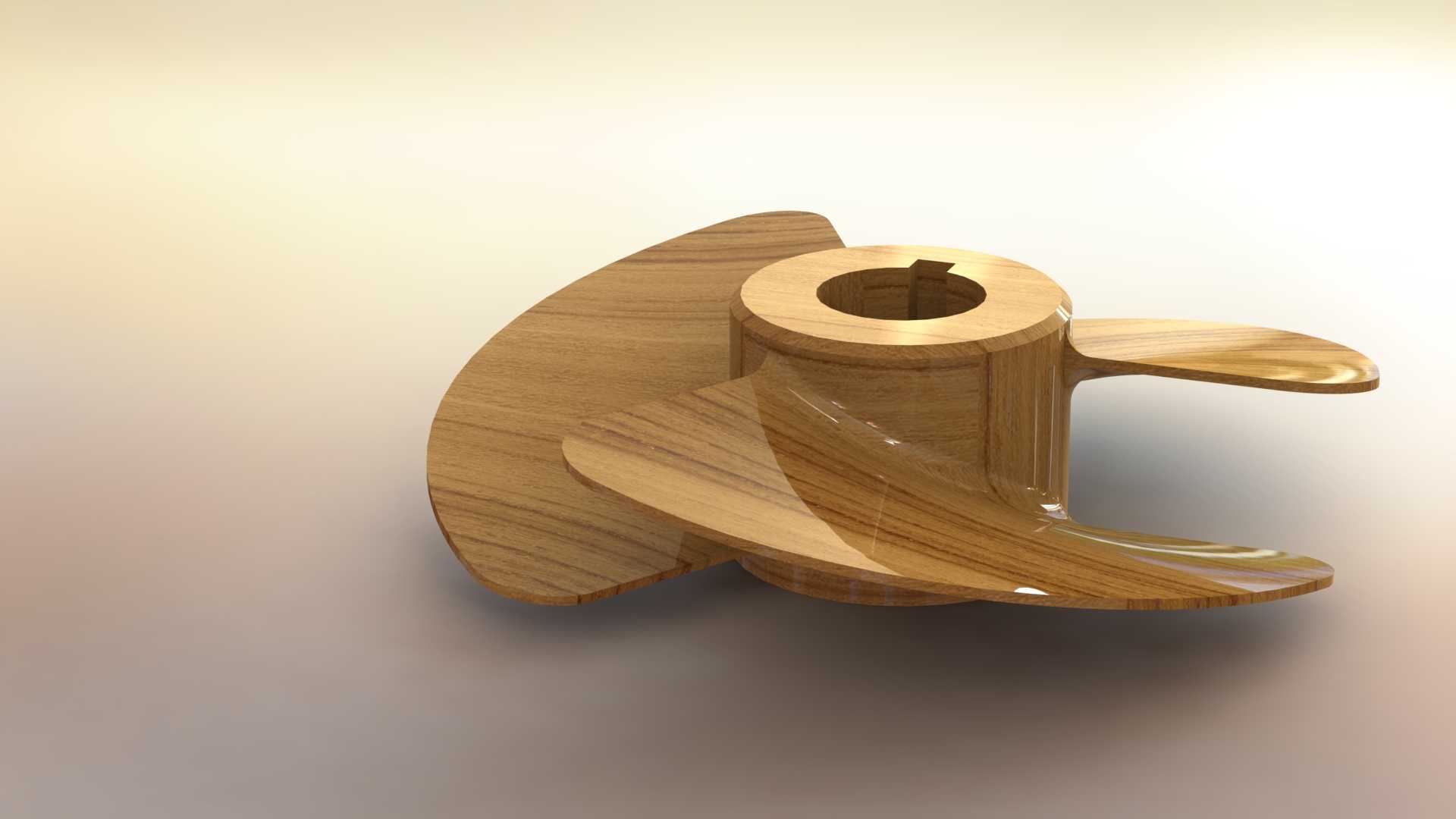

这款螺旋推进桨主要面向小型水域作业设备、低噪流体输送装置以及文创类动力展示装置的应用场景，可适配小型观光艇、水下探测机器人、低转速流体搅拌设备等多种装备，在浅水作业、静音巡航、展示类动力演示等场景下能够发挥稳定的推进效能，相较于常规金属螺旋桨，该款桨叶的曲面弧度经过针对性优化，在低转速工况下可减少流体紊流带来的能量损耗，同时降低运行过程中产生的流体噪音，适配对静音效果有要求的使用场景。从产品功能特性来看，该螺旋桨采用三叶等距分布结构，三片桨叶围绕中心轮毂呈120度均匀排布，运转时可保证动力输出的平衡性，减少单侧受力带来的振动问题，降低配套传动轴的径向负载，延长整套动力传动结构的使用寿命。桨叶的导边与随边做了顺滑的圆弧过渡处理，可在流体切入时减少冲击阻力，提升动力转化效率，桨叶边缘做了加厚包边处理，可降低流体中杂质剐蹭对桨叶边缘造成的损伤，提升部件的耐用性。中心轮毂位置设计有标准键槽安装位，可与配套的传动轴通过平键实现周向固定，保证扭矩传递过程中不会出现打滑问题，轮毂的轴向长度经过匹配计算，可保证安装后与传动轴的配合长度满足扭矩传递的受力要求，避免局部应力集中导致的轮毂开裂问题。在设计思路上，这款螺旋桨优先平衡了推进效率与运行稳定性的关系，桨叶的螺距从轮毂根部到叶尖采用渐变式设计，根部螺距较小以保证结构强度，叶尖位置螺距适度放大以提升流体推动效率，同时叶尖位置做了小幅上翘处理，可减少叶尖涡流带来的能量损耗。整体外形的安装边界经过严格把控，轮毂中心孔的尺寸适配常规小型动力输出轴的直径范围，桨叶的最大回转直径经过合理设定，可适配多数小型动力设备的安装舱室空间，安装时无需对原有设备的舱体结构做额外改造，可直接替换同规格的常规螺旋桨部件。桨叶的曲面造型经过流体受力仿真验证，在保证曲面顺滑度的同时，每一片桨叶的厚度从根部到叶尖逐步递减，根部位置保留足够的结构厚度以承受扭矩传递带来的弯曲应力，叶尖位置做薄处理以减少运转时的流体阻力，整体结构在保证强度的前提下尽可能降低了自身重量，可减少动力输出的无效负载。
