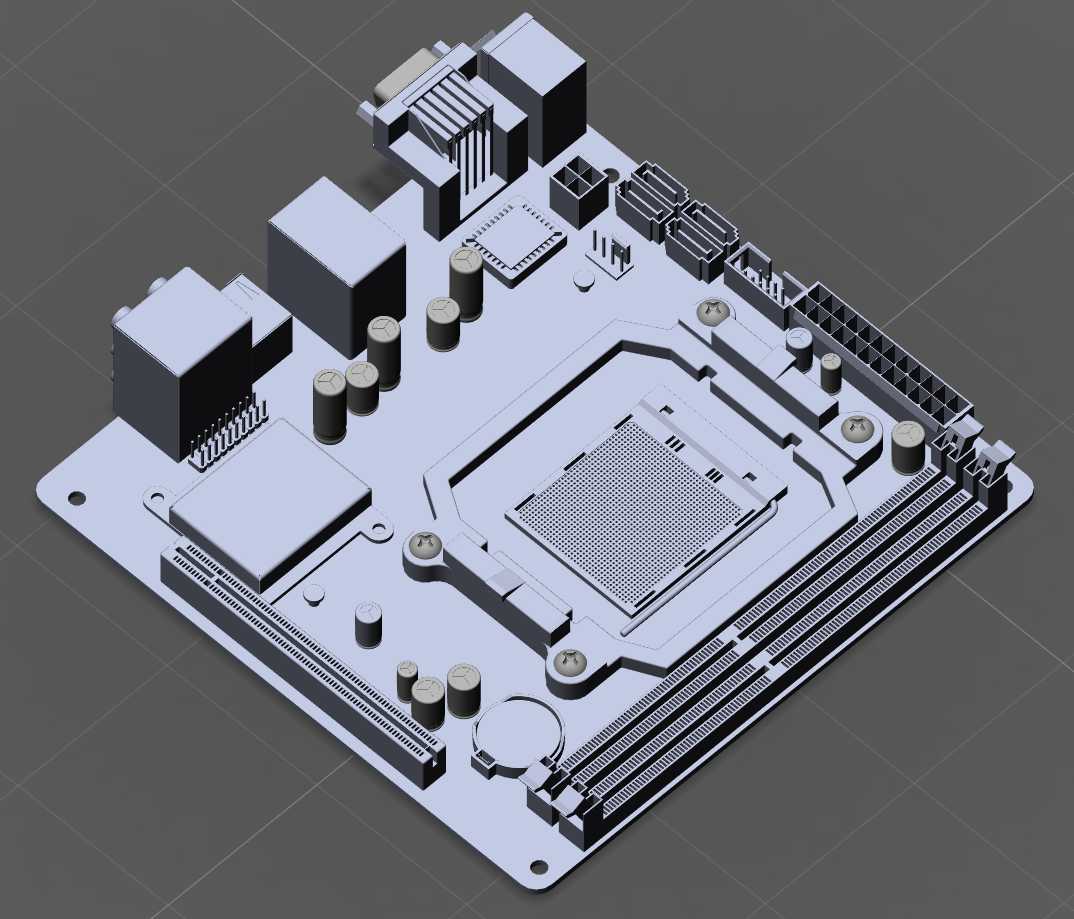

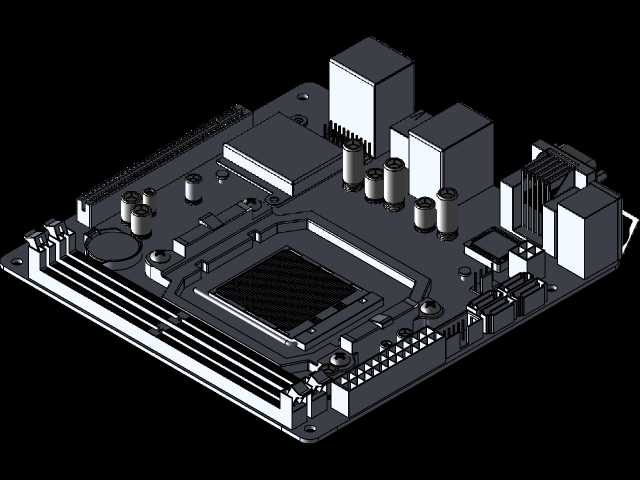

紧凑型MiniITX电脑主板三维结构设计

这款紧凑型主板主要面向小尺寸桌面主机、迷你办公终端、嵌入式工控设备、家用HTPC家庭影院主机等应用场景，能够在极小的装机空间内实现完整的计算机核心运算承载功能，满足用户对小体积主机的性能拓展需求，解决传统大尺寸主板无法适配紧凑机箱的装机痛点。作为计算机硬件系统的核心承载载体，这款主板承担着处理器供电、内存数据交互、存储设备连接、外设信号拓展、硬件运行状态管控的核心功能，板载布局完整覆盖了处理器插座、内存插槽、存储接口、供电模块、后置I/O拓展接口、前置面板插针等全部必要功能单元，能够支撑常规桌面级处理器的稳定运行，满足日常办公、高清影音播放、轻度内容创作等场景的使用需求。在整体设计思路上，这款主板严格遵循MiniITX板型的布局规范，将核心处理器插座布置在板身居中偏上位置，内存插槽平行排布于处理器侧边，供电模块集中布置在板身上缘靠近后置I/O的区域，存储接口沿板身右侧边缘排布，既能够缩短核心元件之间的信号传输路径，降低信号干扰与传输损耗，也能给CPU散热器、内存等配件留出充足的安装空间，避免不同硬件安装时出现位置冲突；板载电容、接口插槽等元件的排布充分考虑了机箱走线与散热风道的走向，能够引导机箱内气流顺利通过供电模块、芯片等发热区域，保障硬件长时间高负载运行的稳定性。在外形尺寸与安装边界上，这款主板严格遵循170×170毫米的正方形板型标准，安装孔位完全匹配通用MiniITX机箱、ITX规格工控安装位的固定点位，用户无需额外改造安装位即可完成固定；板身所有元件的高度都控制在常规小尺寸机箱的限高范围内，后置I/O挡板的尺寸与开孔位置完全符合行业通用规范，能够适配绝大多数标准ITX机箱的后置开口，各类接口的位置排布也充分考虑了外接设备插拔的操作空间，不会出现相邻接口间距过窄导致外设插头互相干扰的问题，能够让用户在极小的装机空间内搭建出功能完整、运行稳定的计算机系统。
