四位七段直插式数码显示器件结构设计

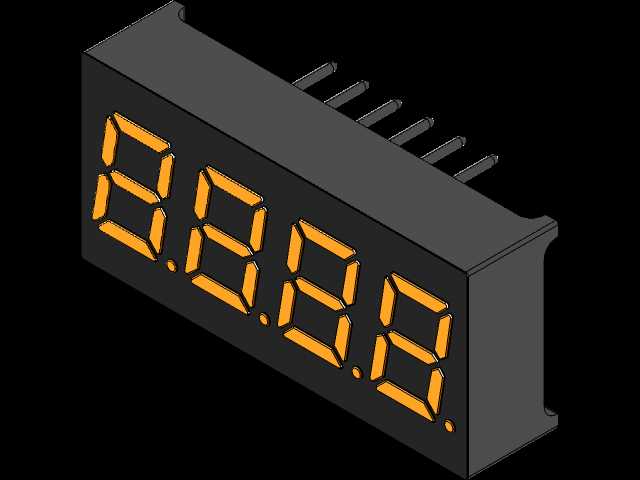

这款四位七段显示器件是电子测控、小型家电、工业数显面板领域应用极广的基础显示元件，日常可见于数字温度计、小型计数装置、电源参数面板、简易工控操作台的数值显示区域，承担着十进制数字直观输出的核心功能，能够清晰向使用者传递温度、计数、电压、时长等量化信息，无需额外解码转换即可被人眼快速识别，是低成本人机交互链路中不可或缺的硬件组成部分。从功能特性来看，该器件采用共阳或共阴的段式发光结构，每一位包含七个独立控制的发光段与一个小数点标识位，通过不同段的点亮组合即可完成0-9全部阿拉伯数字的显示，四位并排的结构可支持0000-9999范围的整数数值展示，搭配小数点点位还可实现带小数位的参数显示，能够覆盖绝大多数小型设备的数值展示需求，发光段采用高对比度的橙黄色发光材质，在室内常规光照环境下具备优秀的可视性，不会因环境光线干扰出现识别困难的问题。在设计思路上，这款显示器件充分兼顾了生产装配的便利性与使用可靠性，外壳采用阻燃级深色工程塑料注塑成型，既能够遮挡内部走线避免发光串扰，又可以为内部发光芯片提供稳固的物理防护，防止装配、使用过程中的磕碰损伤内部结构；引脚采用标准间距的直插式设计，排布在器件背部下方，完全符合通用波峰焊、手工焊的装配工艺要求，不需要定制特殊的焊接治具即可完成电路板装配，能够大幅降低下游厂商的生产适配成本。从外形尺寸与安装边界来看，该器件采用行业通用的标准封装尺寸，整体呈长方体结构，显示面平整无凸起，背部引脚长度统一，安装时仅需在PCB板上预留对应间距的引脚焊盘孔位，器件本体与电路板贴合后即可完成固定，不需要额外设计固定卡扣或者安装孔位，显示面突出面板的高度极低，能够适配各类薄型面板的安装需求，不会占用设备内部过多的纵深空间，可轻松嵌入各类小型电子设备的前面板结构中，适配不同设备的内部空间布局要求。
