紧凑型工作站机箱结构设计方案

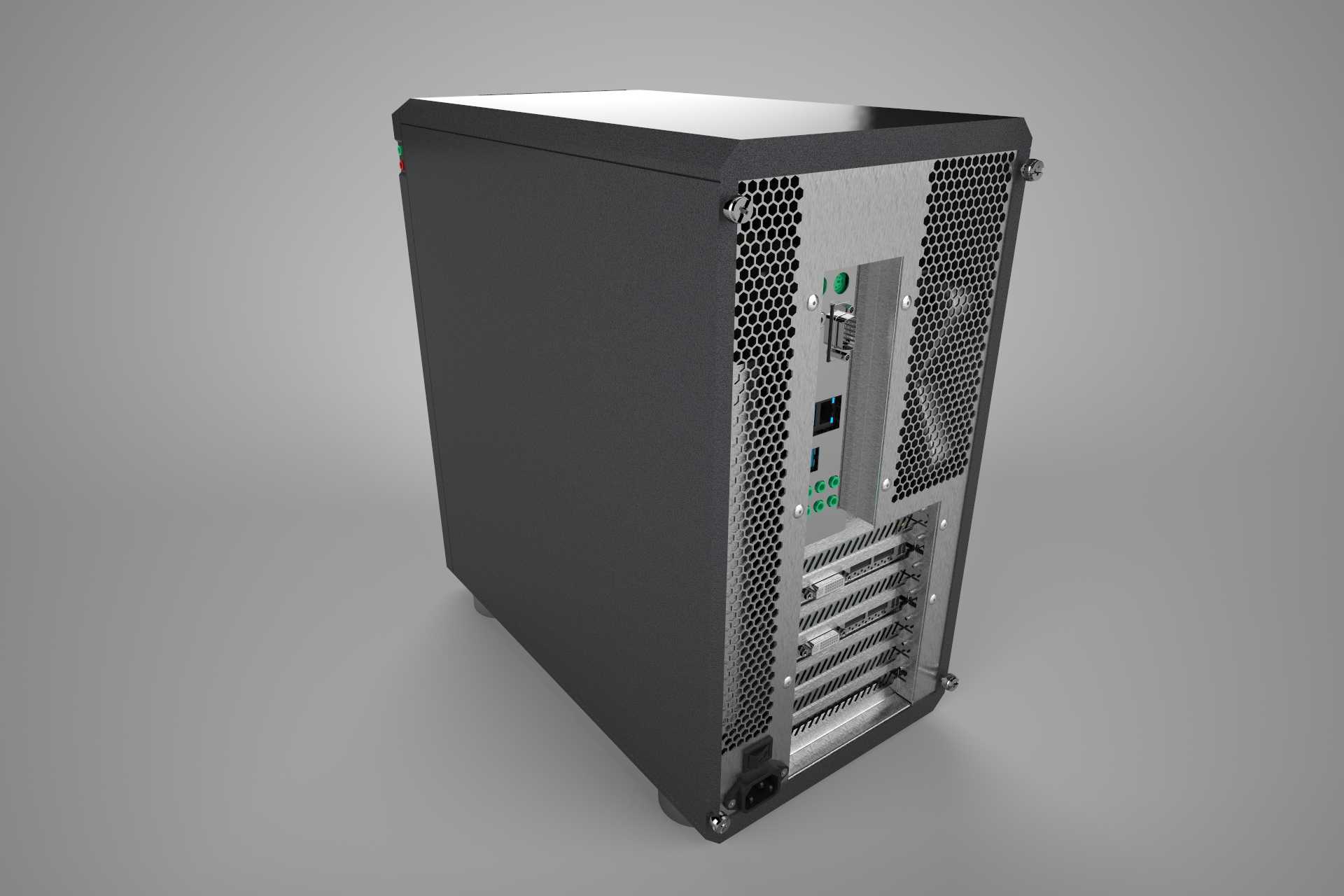

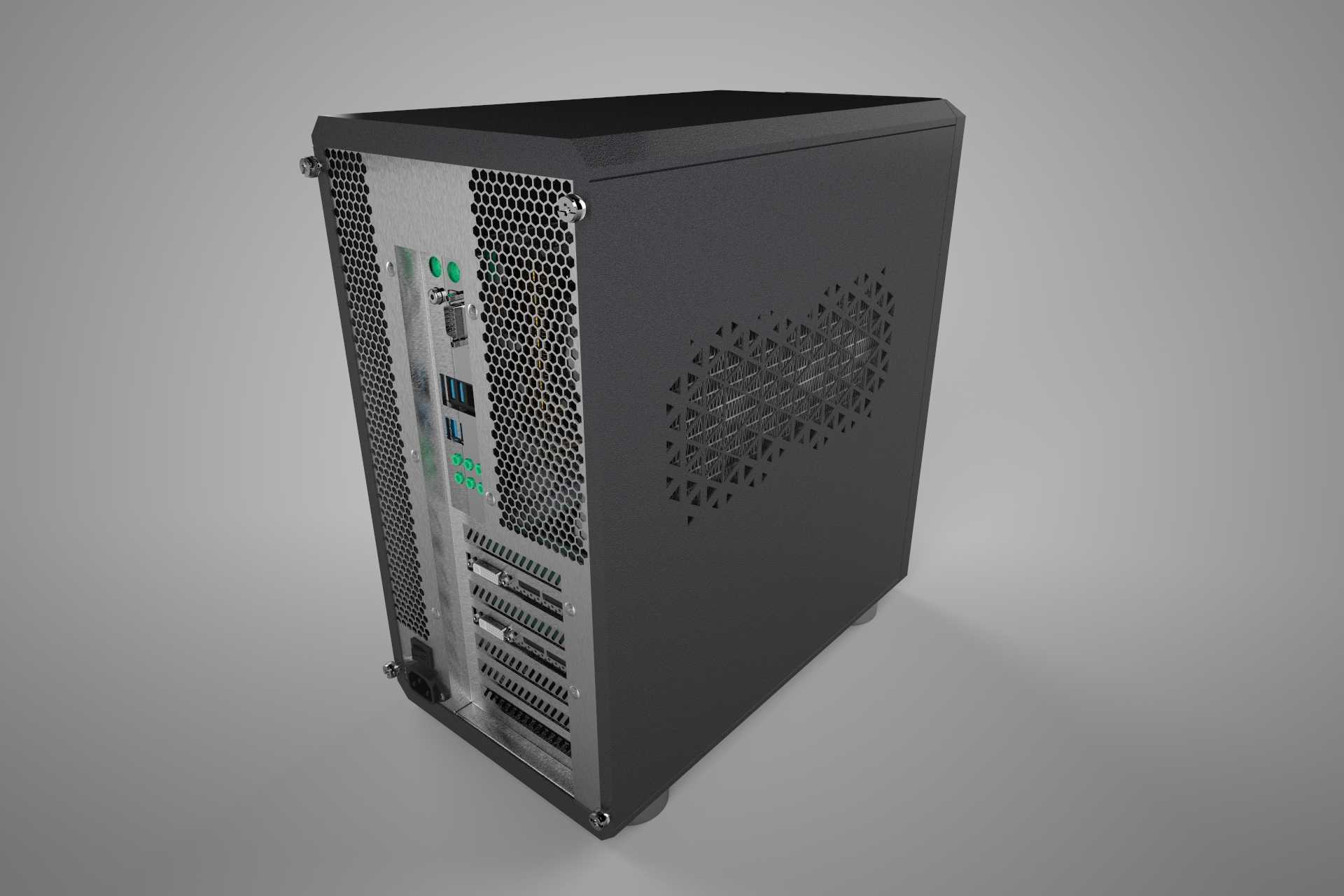

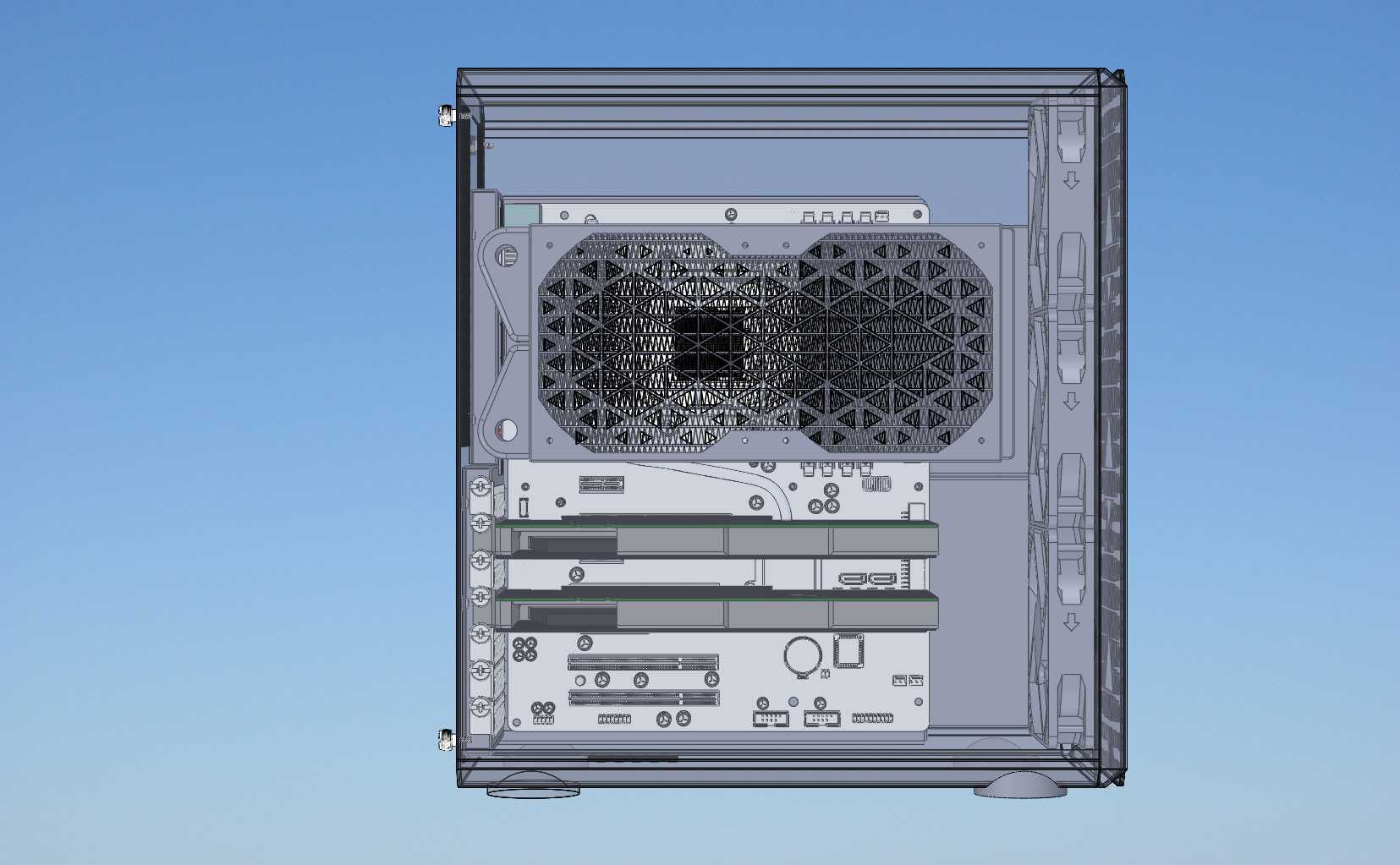

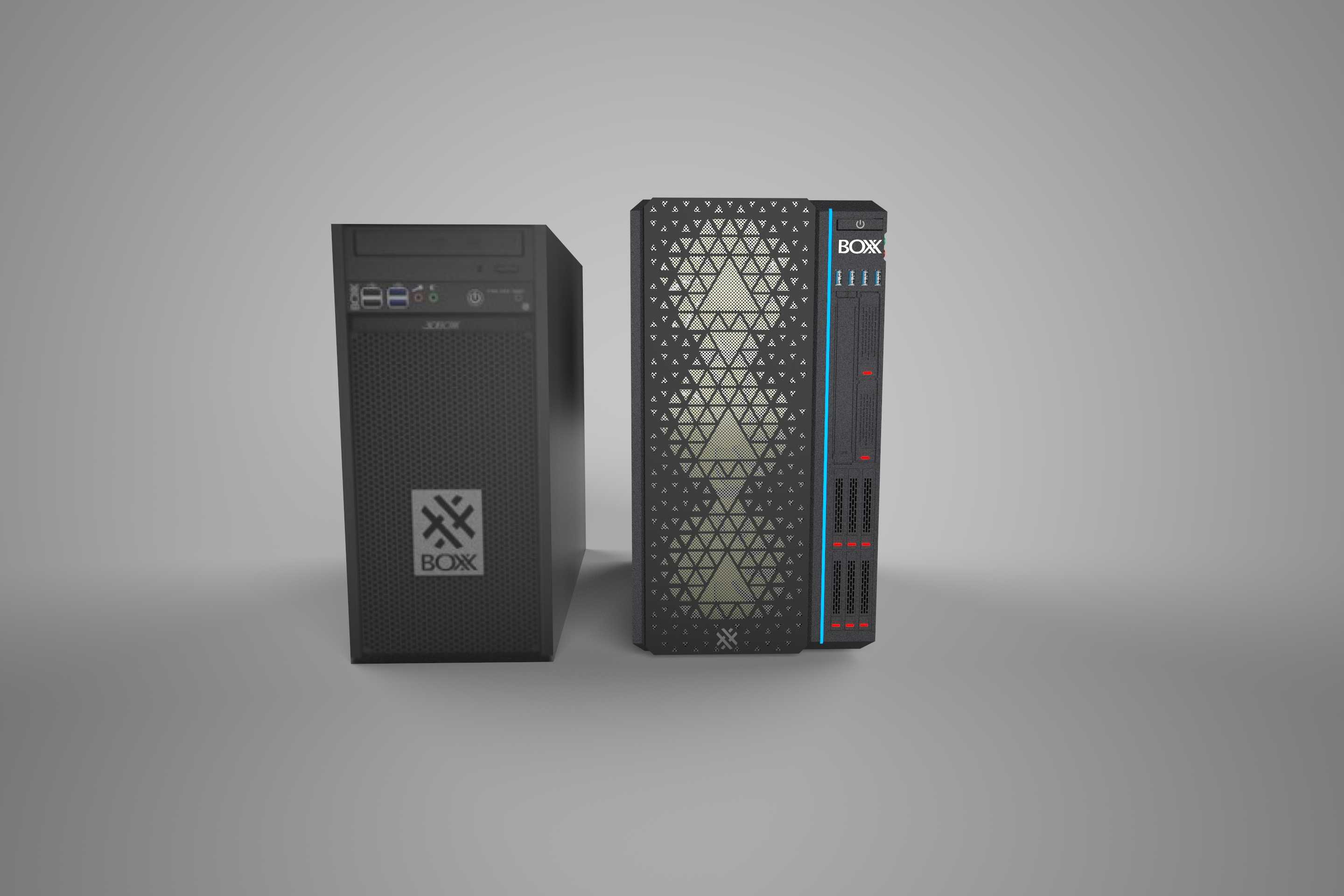

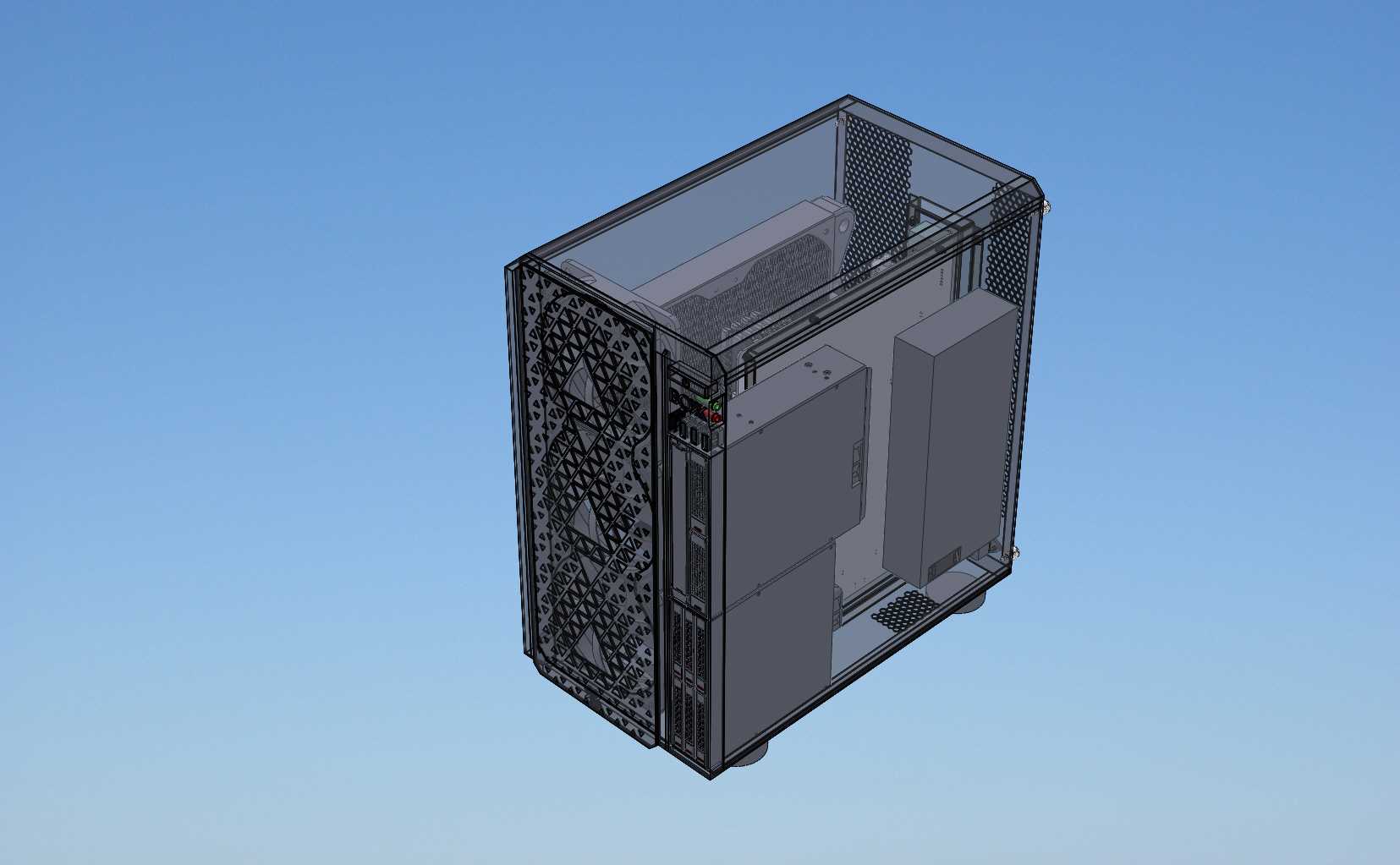

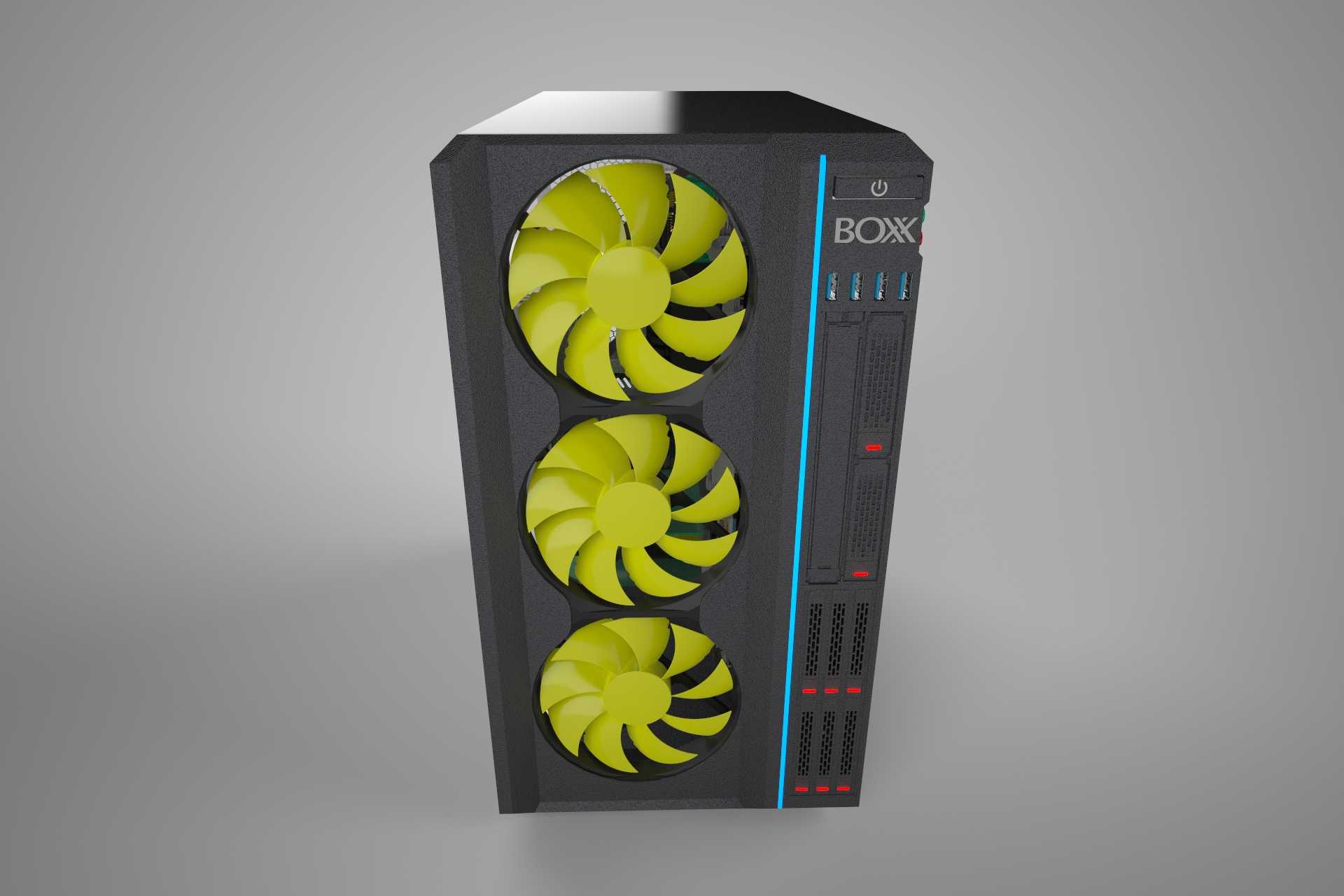

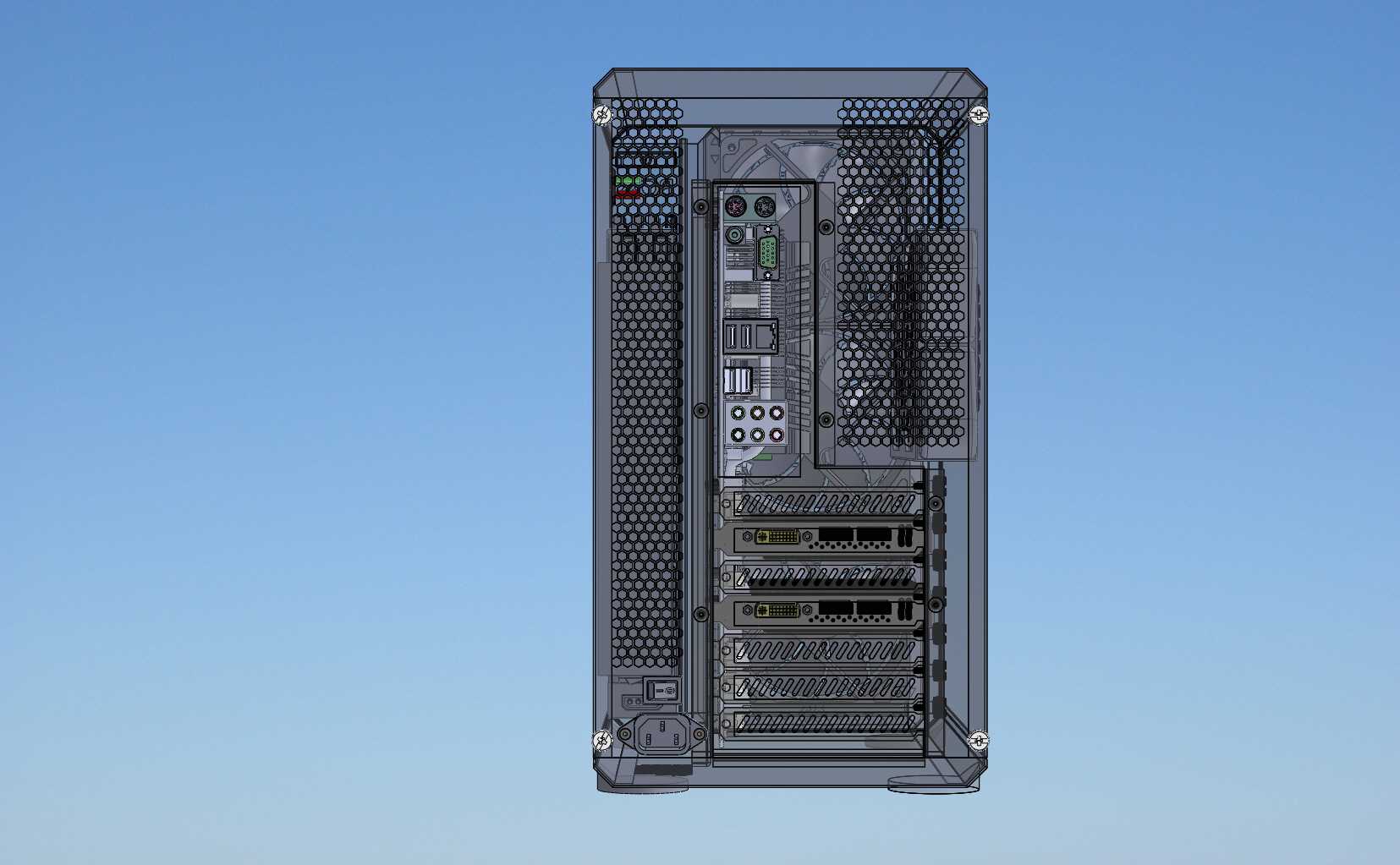

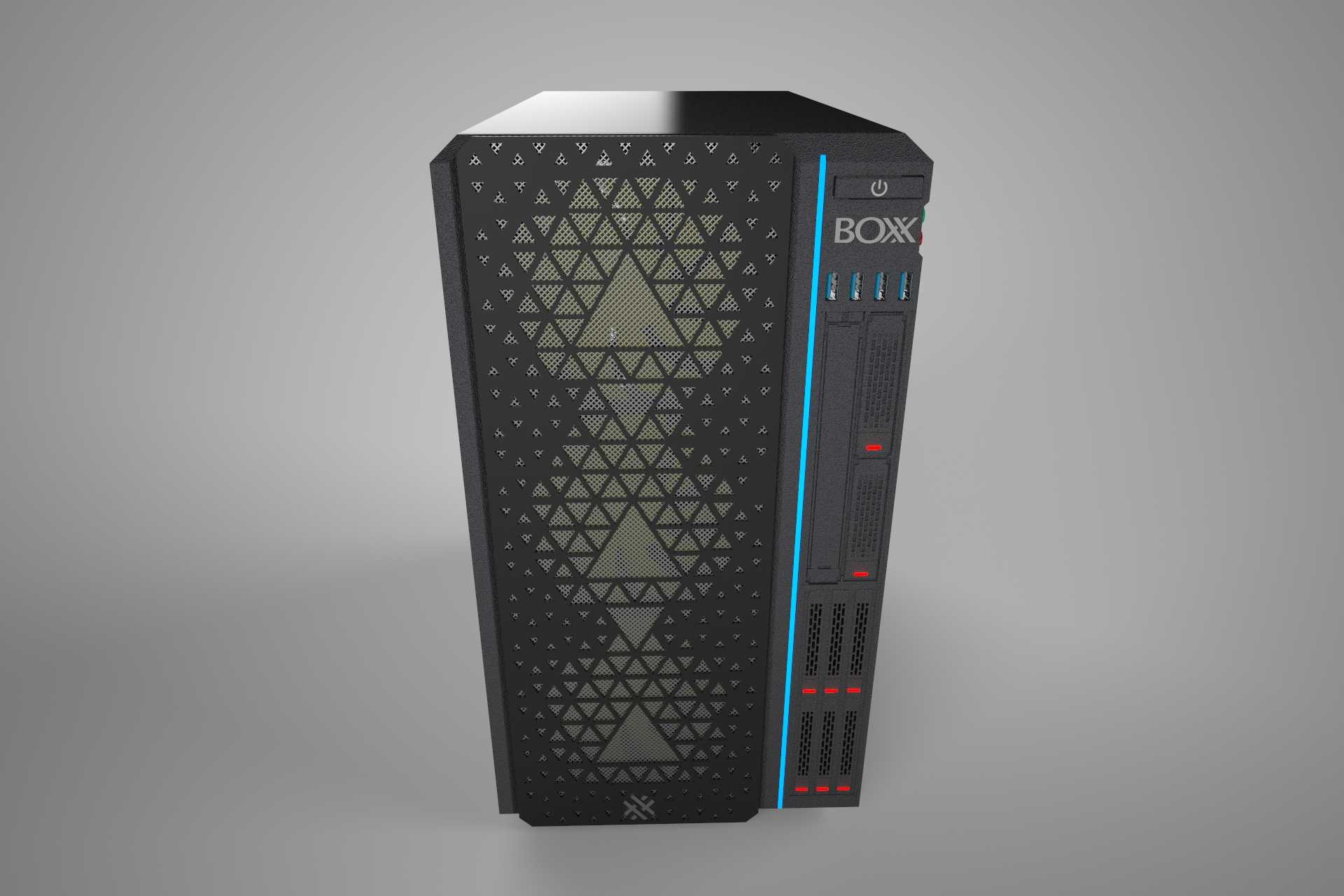

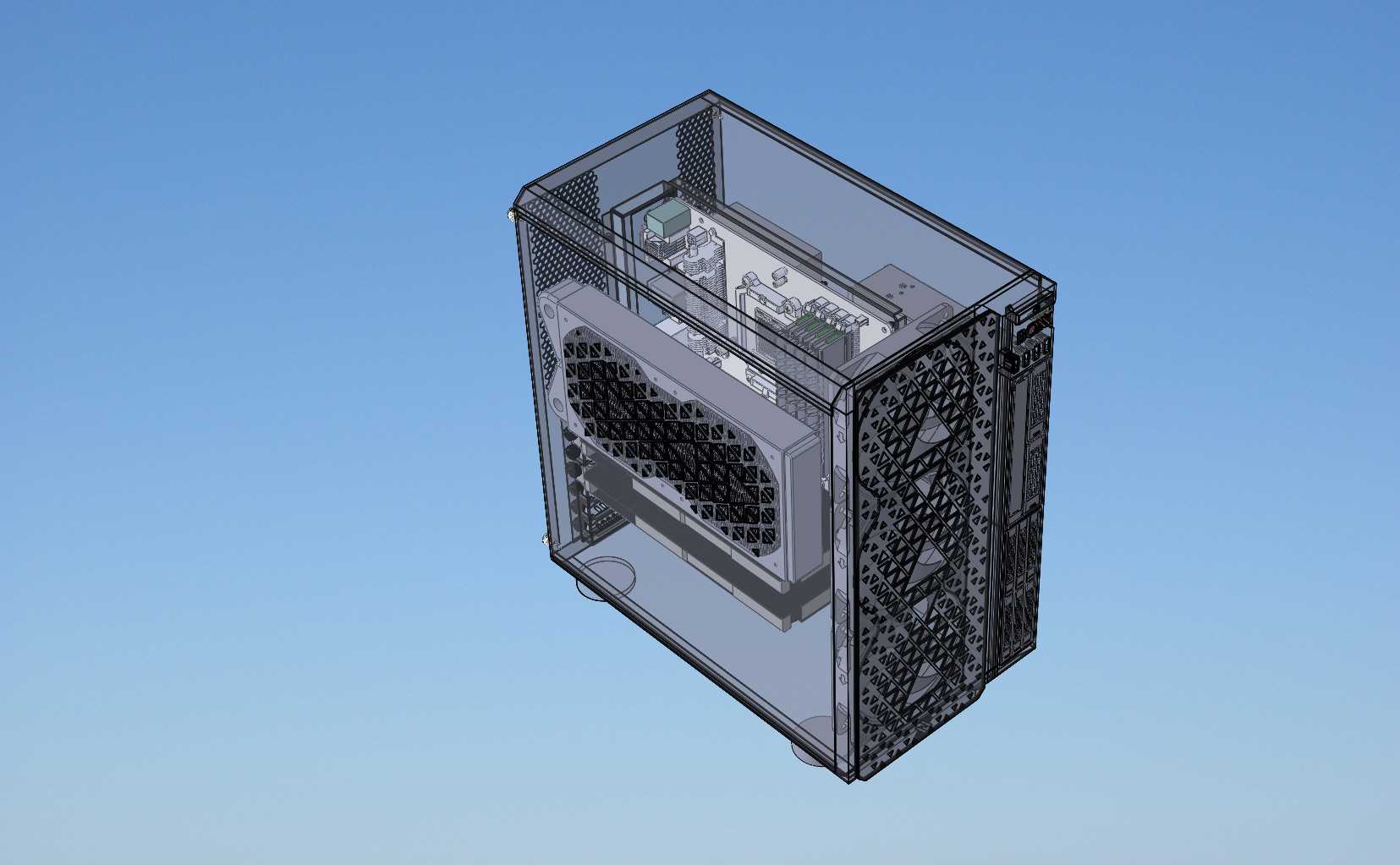

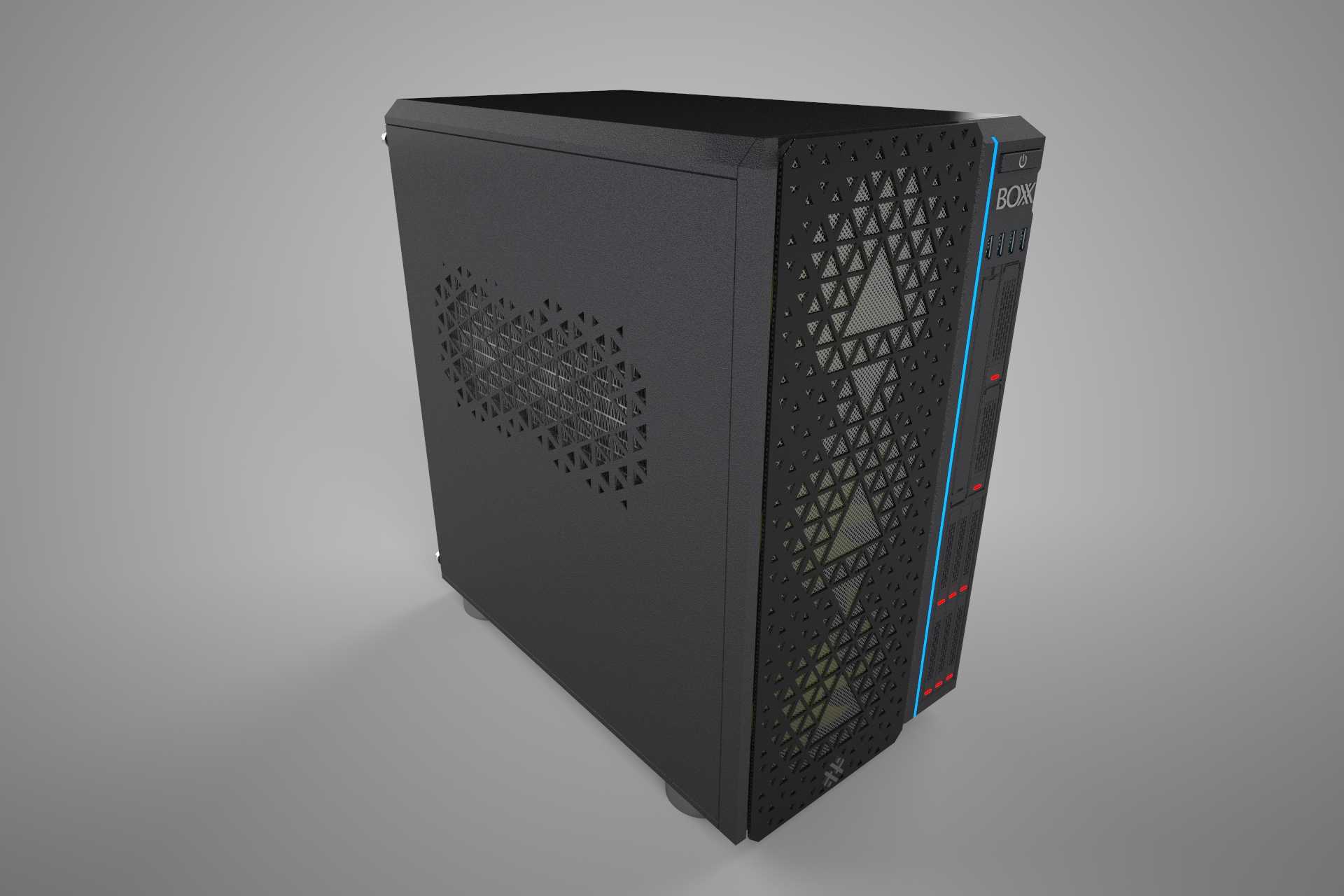

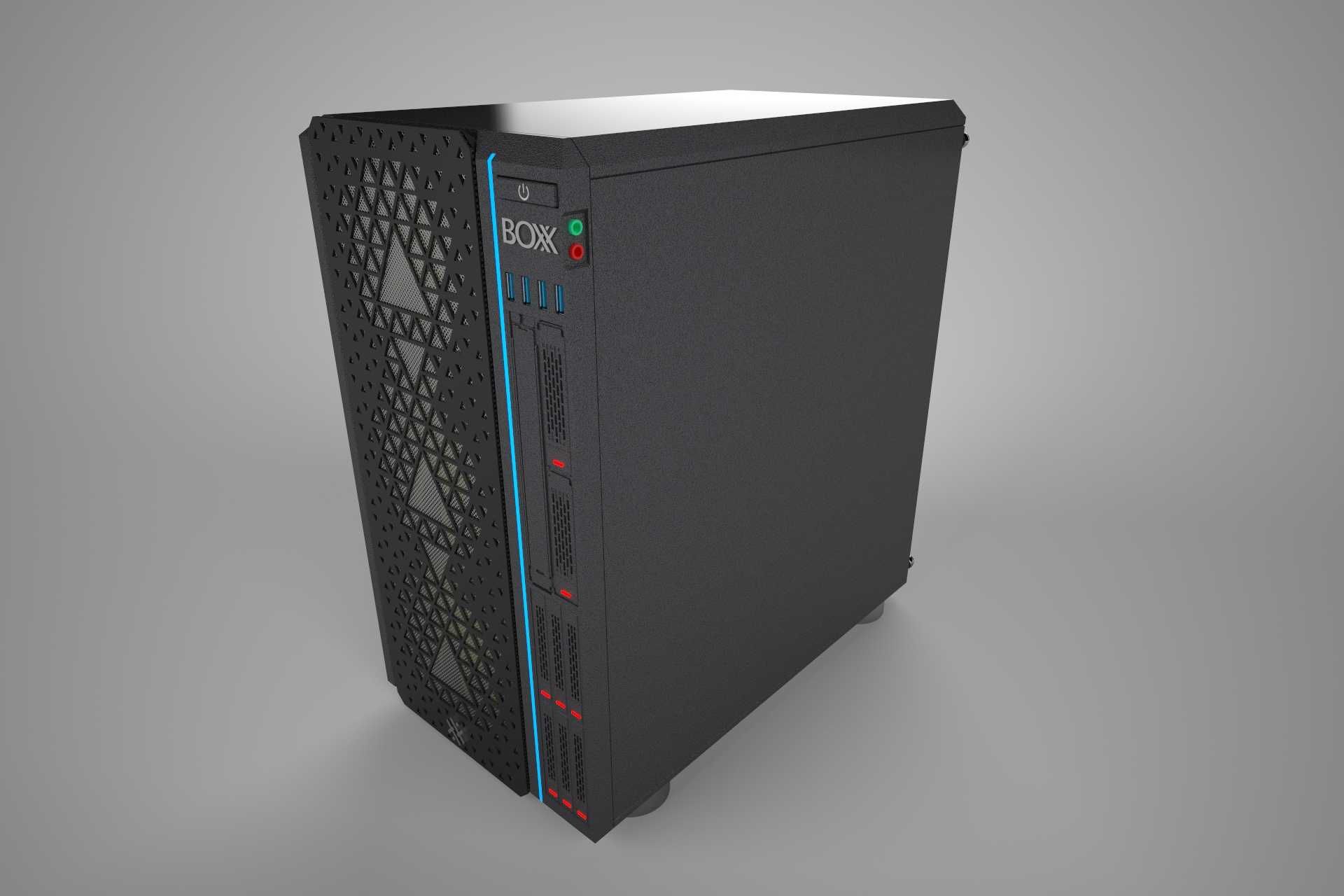

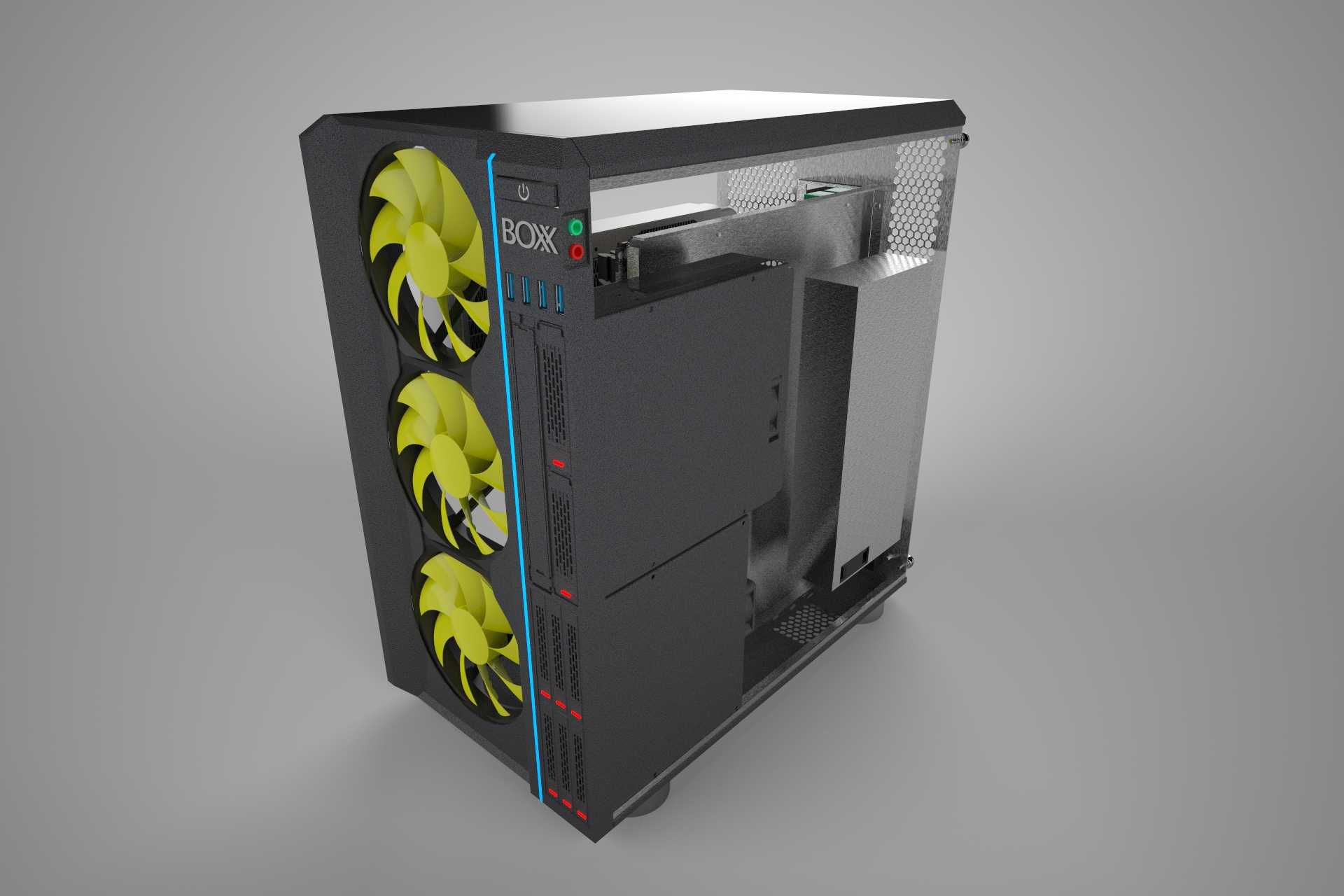

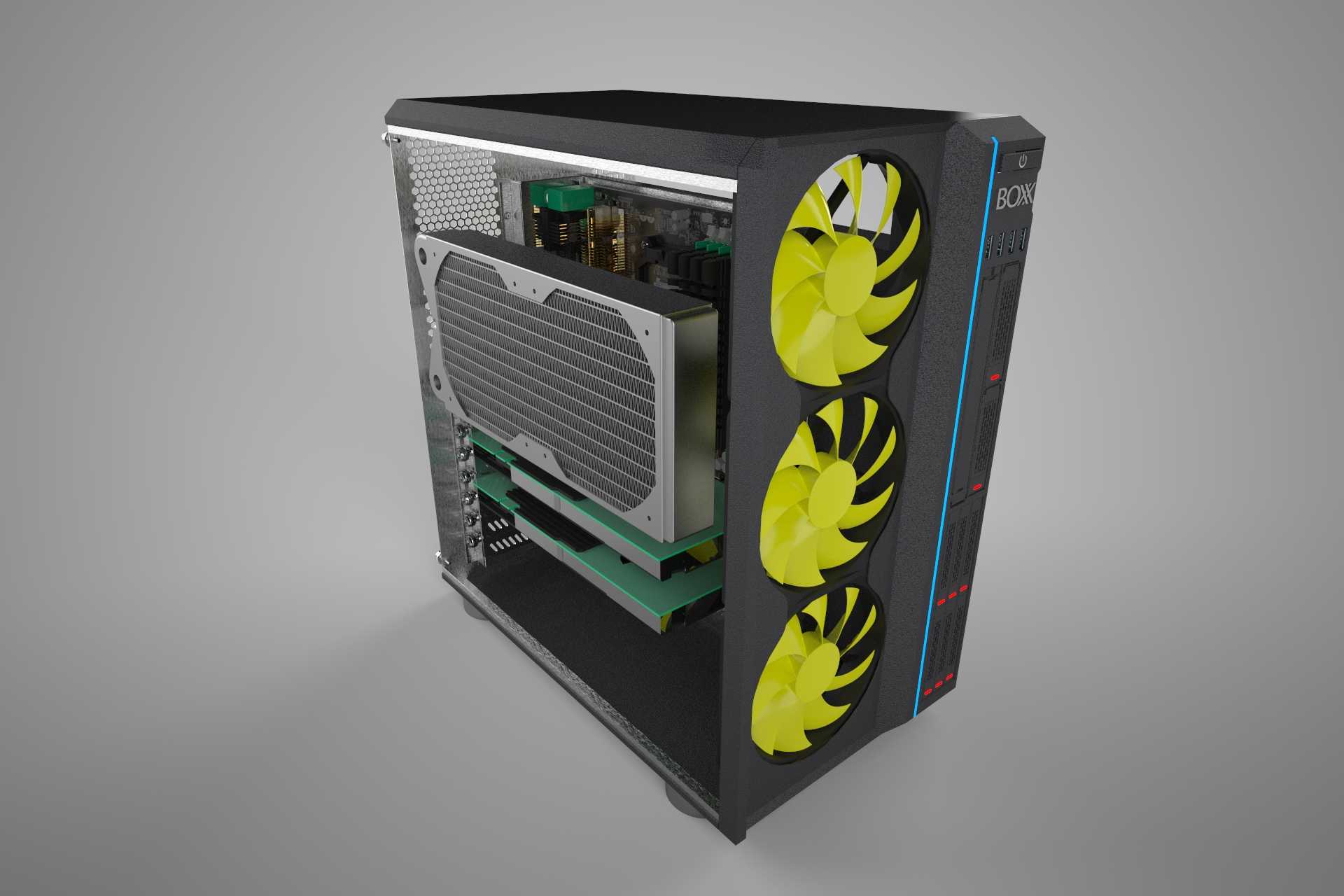

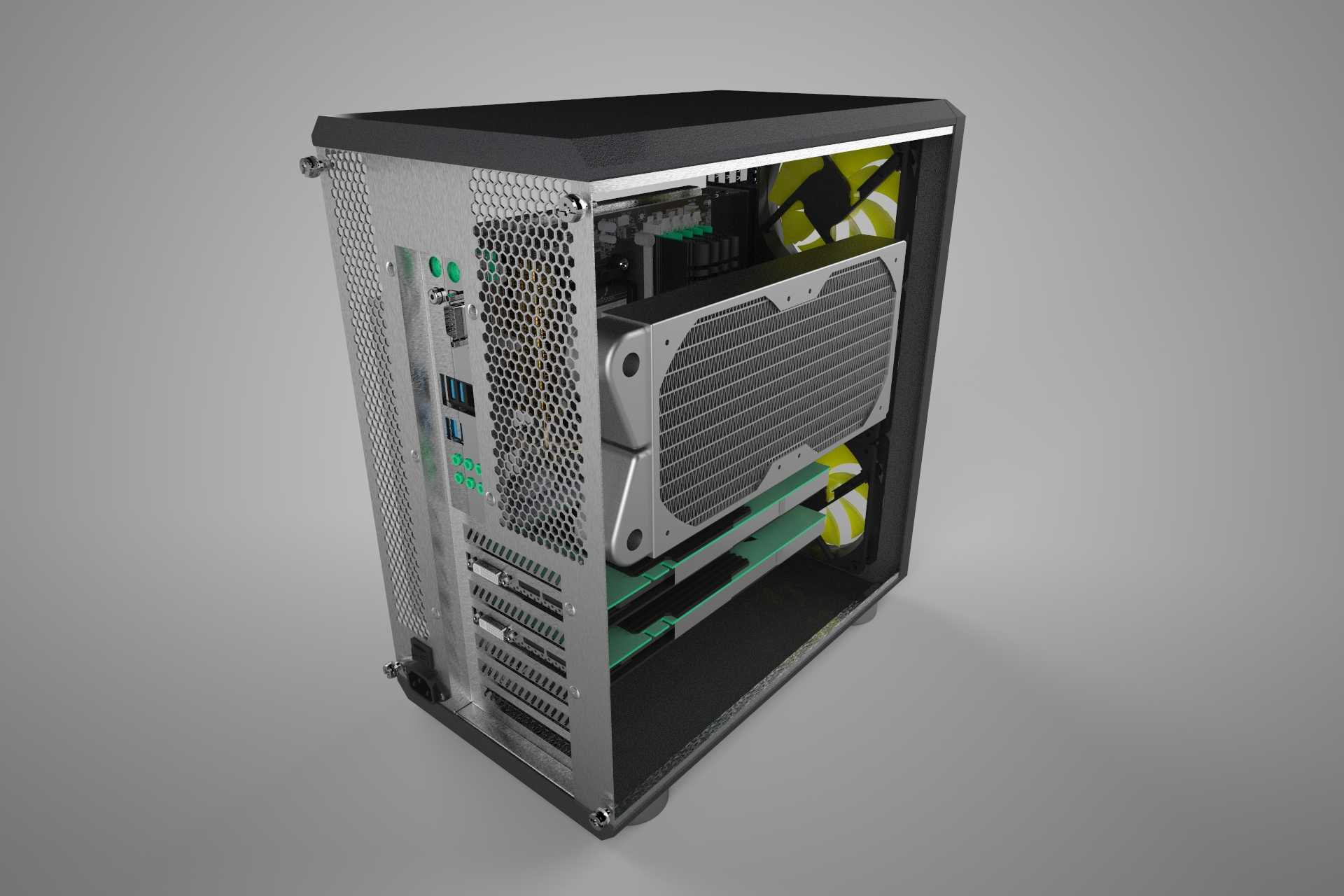

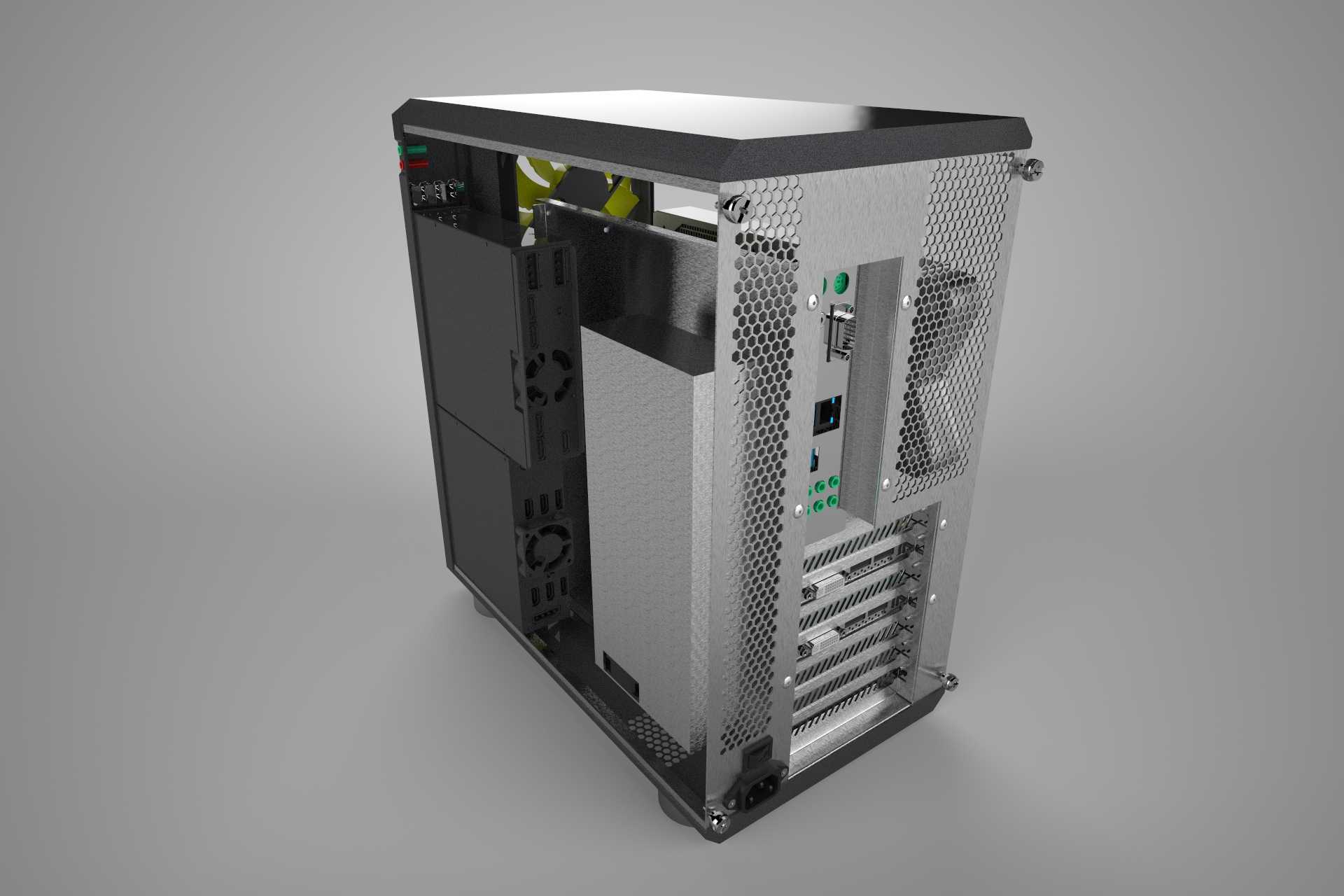

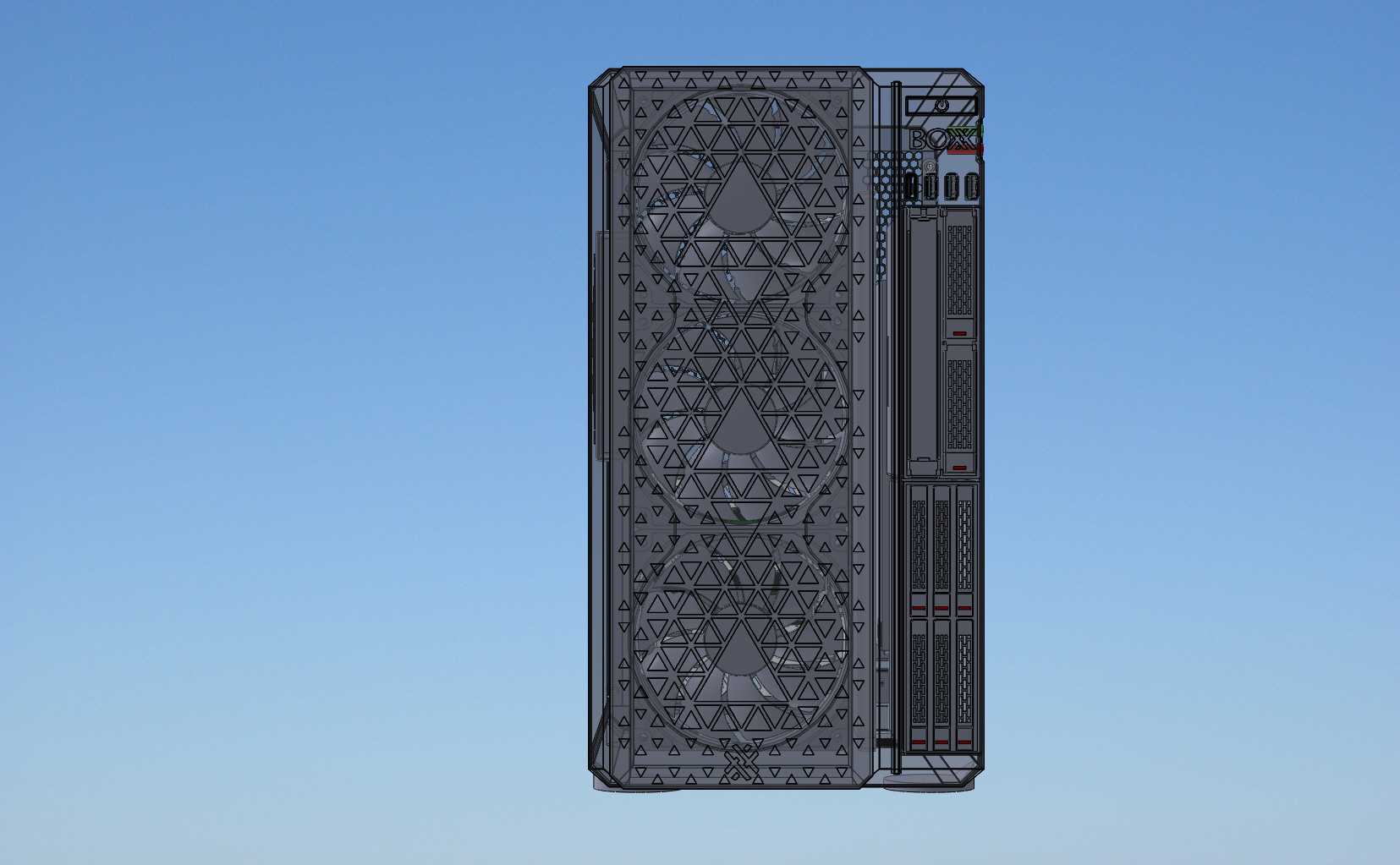

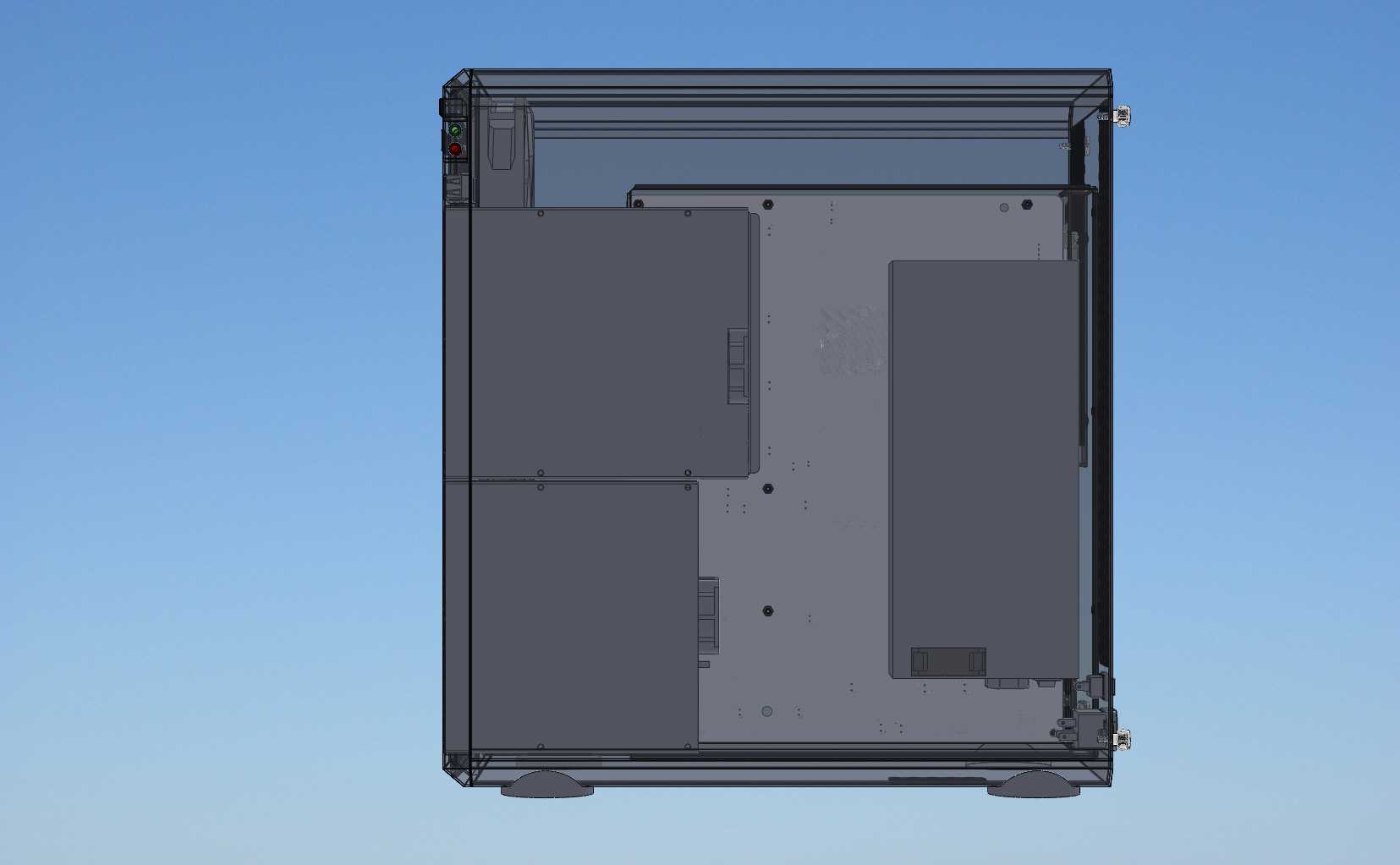

该紧凑型工作站机箱主要面向桌面级高性能计算场景，适配三维建模、实时渲染、工程仿真等对硬件算力有较高要求的专业工作环境，可放置于常规办公桌面，无需占用额外的机房或专用设备空间，兼顾专业性能释放与办公场景的空间适配需求。机箱内部采用功能分区式布局思路，将内部空间划分为两大独立区域，其一为主硬件安装区，用于承载主板、图形计算卡、CPU水冷散热模块等核心算力组件，另一区域为存储与供电安装区，专门布置电源单元与各类存储扩展托架，分区设计可避免不同功能硬件的线缆与安装位互相干扰，同时为散热气流规划清晰的流通路径。散热设计上采用直通风道逻辑，将进风风扇直接布置在主硬件区域的正前方位置，风道中间无多余结构遮挡，可让低温气流直接冲刷核心发热硬件表面，相比传统机箱的绕流风道能获得更优的换热效率，降低高负载运行下的核心硬件温度。存储扩展方面配置了多组安装托架，包含笔记本型光驱位、2.5英寸硬盘托架与3.5英寸硬盘安装位，可同时承载多块机械硬盘与固态硬盘，满足专业工作场景下大容量工程文件、素材资源的本地存储需求，所有存储托架均支持免工具热插拔操作，无需打开机箱侧板即可完成存储设备的更换与扩容，适配长期连续工作下的存储升级需求。供电单元采用1U型PSU的垂直安装方案，通过专用转接构件连接外部供电线缆，可在有限的机箱宽度下节省出更多主硬件区域空间，避免大尺寸图形卡与供电单元出现安装干涉。机箱前部设计有可拆卸的防尘盖板，盖板内侧布置3个12厘米规格的散热风扇，防尘网可快速拆卸清洗，能在保证进风量的同时减少环境灰尘进入机箱内部，降低硬件积灰带来的散热效率衰减与故障风险。机箱外形尺寸控制在宽212mm、高393mm、深362mm的范围内，相比同性能级的传统工作站机箱深度尺寸大幅缩短，可适配深度较浅的桌面与工作台安装位，同时内部兼容标准ATX规格电源的安装，通过优化电源与水冷模块的布置位置，将水冷排安置在原电源位上方区域，配合12.5mm厚度的薄型风扇，可在不额外增加机箱体积的前提下兼容标准ATX电源与240规格水冷散热，兼顾了硬件兼容性与紧凑体积的平衡，机箱外壳采用三角形镂空格栅设计，在保证结构强度的同时提升了前部与侧部的进风面积，进一步辅助散热气流的进入。
