CNC加工中心哈斯操作手轮结构设计

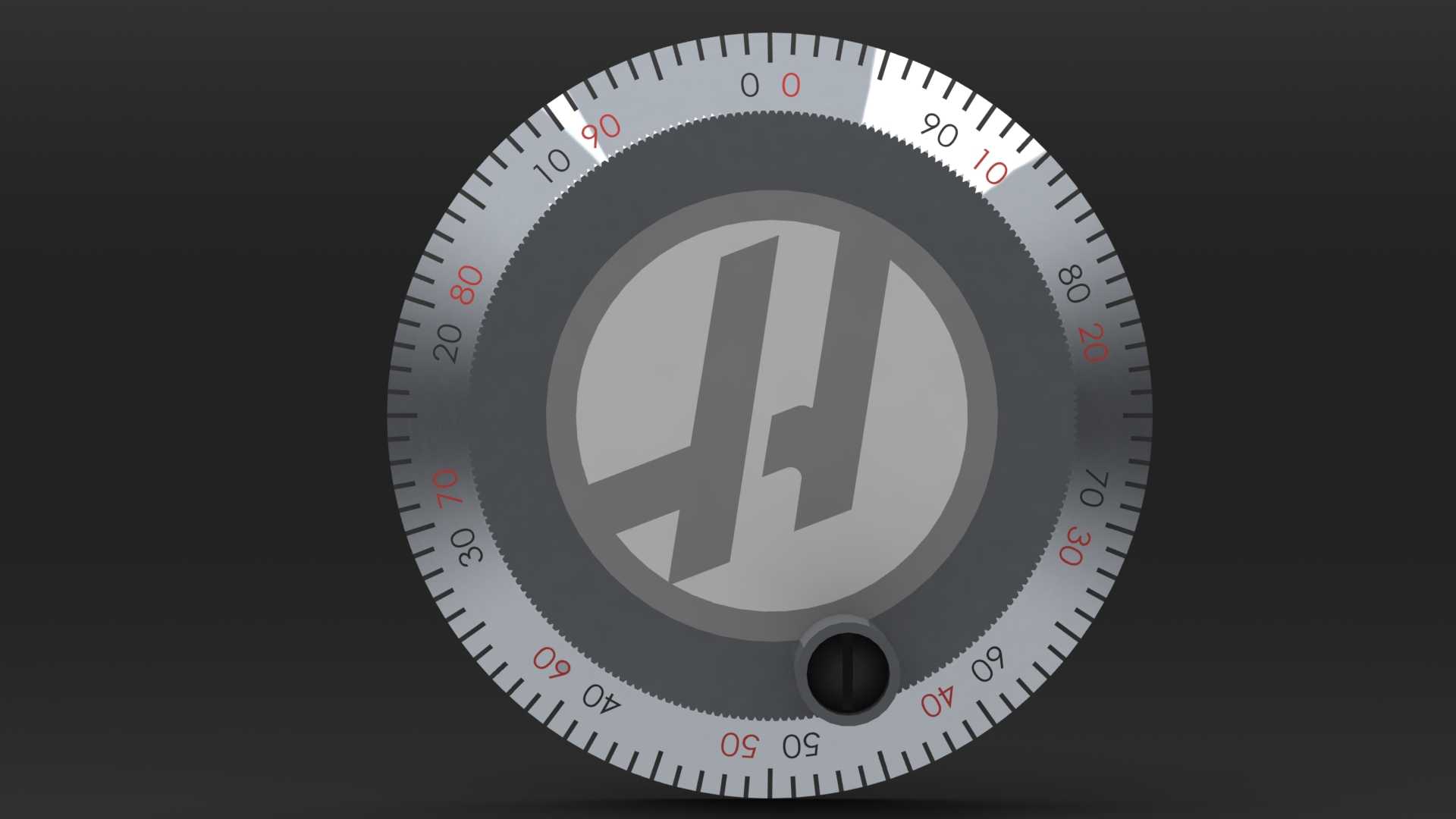

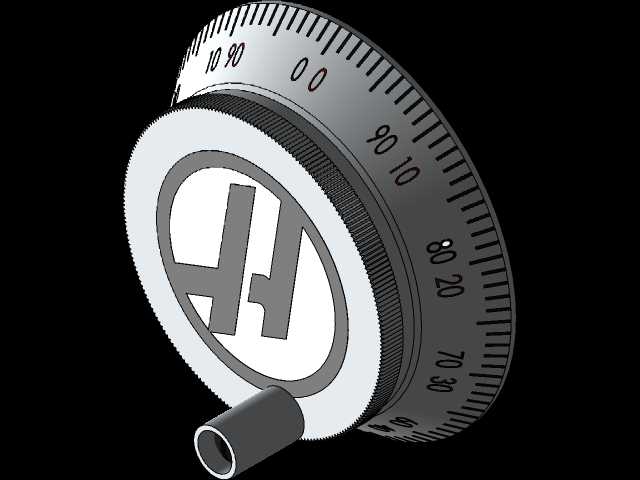

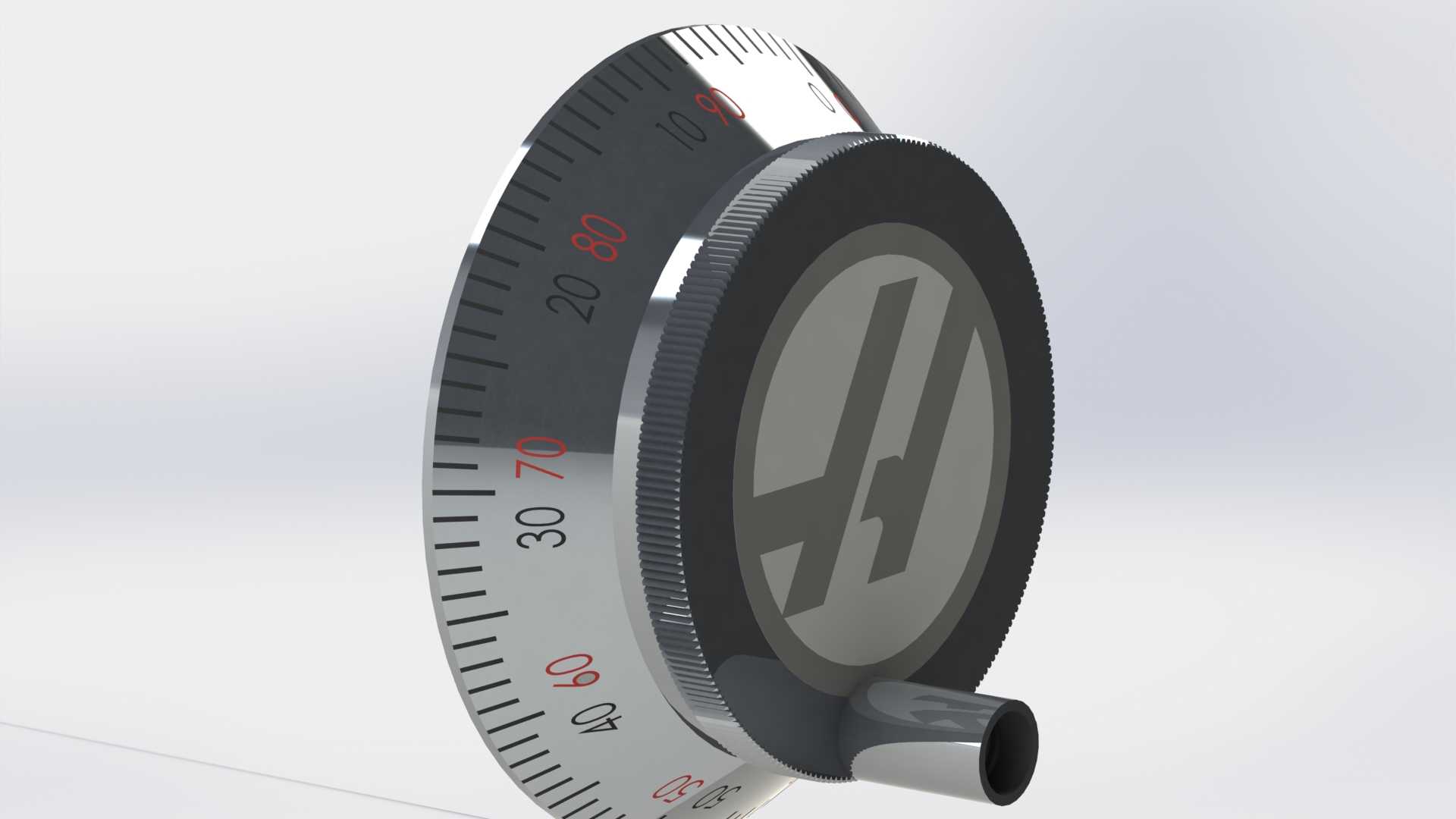

这款手轮是数控加工中心操作面板上的核心手动操作部件，主要应用于各类哈斯系统数控铣床、加工中心的手动进给工况，在工件装夹找正、刀具长度补偿设置、首件试切微调、精密点位进给等场景中承担关键的操作输入功能，是一线机床操作人员日常加工过程中接触频次最高的操作部件之一。从实际使用场景来看，当操作人员需要脱离自动程序运行模式，对机床各轴进行微米级到毫米级的精准位移控制时，就需要通过转动该手轮来触发轴的脉冲进给，每一个刻度格对应设定的进给步距，可实现0.001mm、0.01mm、0.1mm等不同档位的精准位移调节，有效避免自动进给带来的过切、撞机风险，提升加工过程的操作可控性。在功能特性设计上，这款手轮采用了外圈滚花防滑结构，金属外圈的细密滚花纹理能够在操作人员佩戴劳保手套操作时提供足够的摩擦力，避免转动过程中出现打滑脱手的情况；盘面采用双色刻度标识，黑色刻度标注常规整十刻度值，红色刻度标注关键对位刻度，配合盘面中央的品牌标识区，既保证了刻度读取的清晰直观，也兼顾了部件的识别度；手轮侧边的连接柄部采用标准接口设计，可适配机床操作面板的安装座，内部集成脉冲发生模块的安装腔体，能够将手轮的角位移转化为电脉冲信号传输给机床数控系统，实现进给量的精准控制。设计思路上，这款手轮充分考虑了机床操作的实际工况需求，整体采用圆盘式结构，直径尺寸适配人手握持转动的舒适范围，转动阻尼经过调校，既不会因为阻尼过小导致转动过量，也不会因为阻尼过大增加操作疲劳度；盘面刻度采用蚀刻填漆工艺，长期接触摩擦也不会出现刻度磨损脱落的问题，适配车间多油污、多切削液的复杂使用环境。安装边界方面，手轮的柄部直径、安装定位台阶尺寸均匹配标准机床手轮安装位的尺寸要求，盘面厚度控制在合理范围，不会突出操作面板过多造成误碰，背面的接线预留空间能够满足脉冲信号线的走线与固定需求，替换安装时无需对原有面板结构进行额外改造，可直接适配同类型哈斯机床的手轮更换需求，也可作为通用型手轮适配其他采用同类脉冲接口的数控设备。
