车铣复合机床用测试主轴连接部件

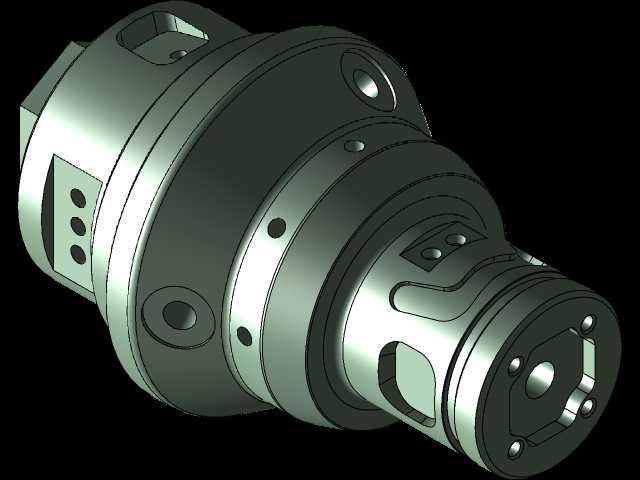

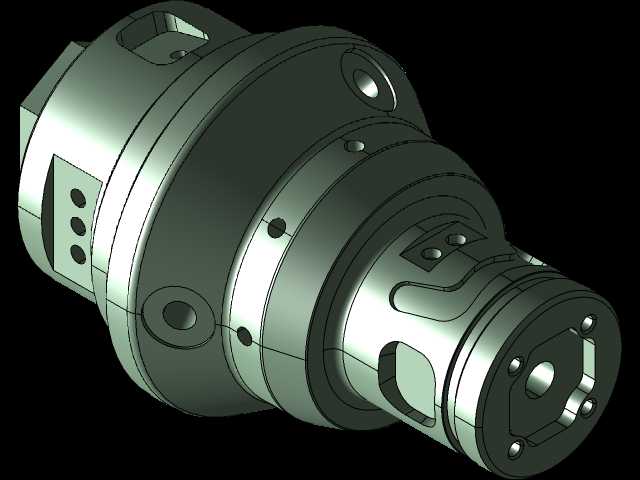

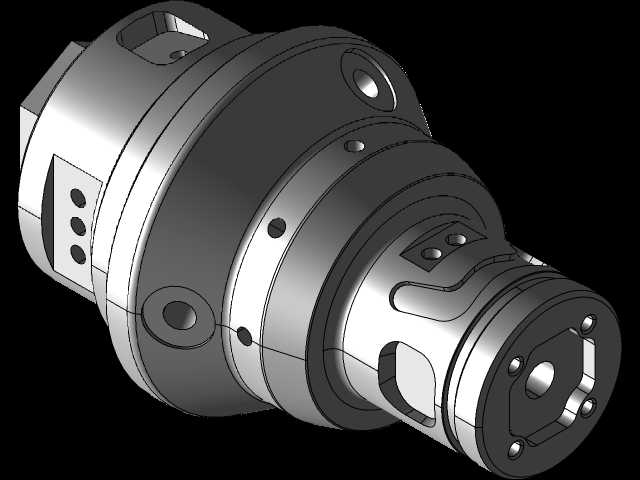

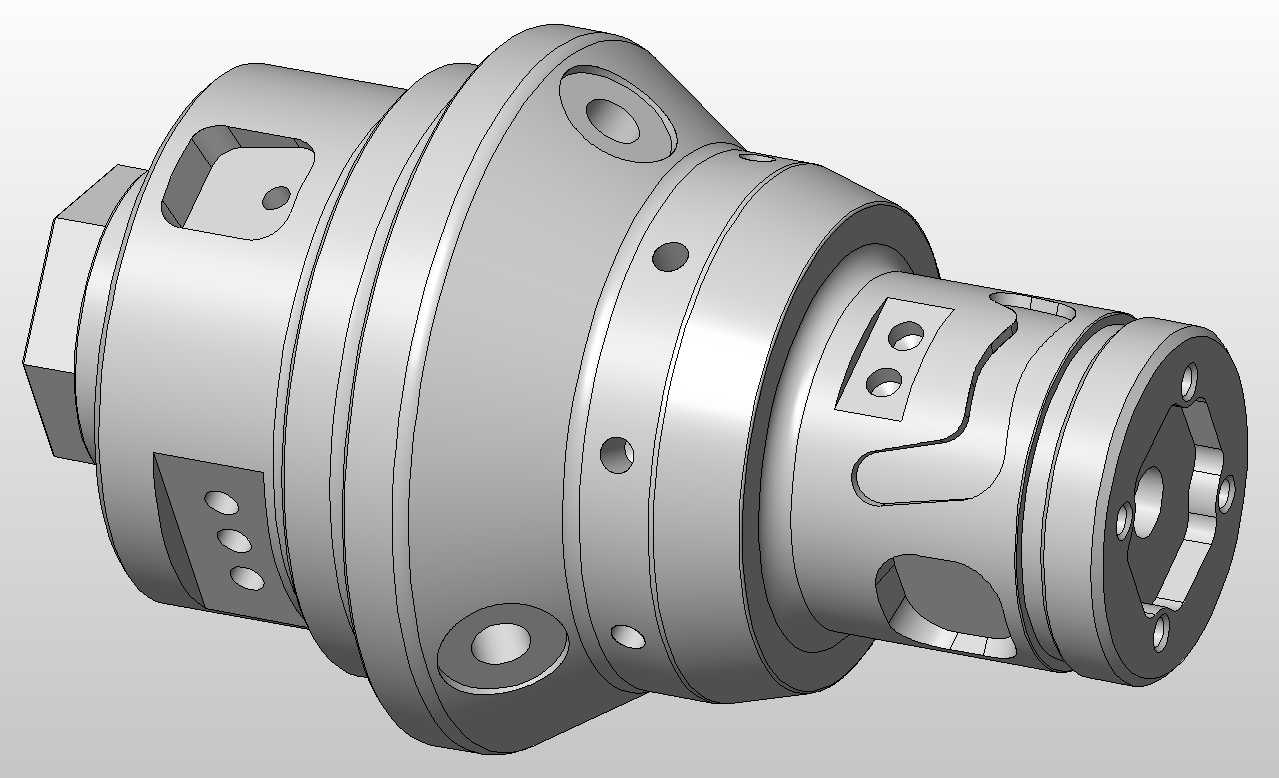

该部件是应用于高端车铣复合加工机床的主轴端测试连接组件，主要服务于多轴机床后置处理器的调试验证场景，在机床完成组装、大修或者数控系统升级后，可替代实际加工刀柄与工件装夹结构，完成多轴联动路径的精度校验、刀轴方向匹配验证以及后置处理代码的逻辑校验工作，避免直接使用真实工件试切带来的材料浪费、刀具损耗以及碰撞风险。从实际用途来看，该部件可适配主流的车铣复合机床主轴接口，安装后可模拟不同长度刀具的装夹悬伸状态，验证五轴联动时主轴与刀塔、尾座等周边结构的干涉边界，同时可配合对刀仪完成主轴定向精度、C轴分度精度、B轴摆动精度的快速校验，是机床调试阶段不可或缺的功能性工装部件。从功能特性上看，该部件采用一体化回转式结构设计，整体为同轴度极高的阶梯回转形态，外周分布的多组安装孔位可适配不同规格的拉紧螺钉与定位销，保证与主轴端面的连接刚性，侧面开设的异形槽与定位孔可模拟实际加工中刀具的避让空间，端部的多组定位槽可适配不同的检测探针安装需求，能够覆盖车削、铣削、钻削等多种加工模式下的运动路径验证需求。在设计思路上，该部件优先保证回转体的同轴度公差，所有安装孔位均采用对称分布设计，避免高速回转时产生动不平衡量，各阶梯轴段的直径差经过严格计算，既保证足够的结构刚性，又能模拟常用刀柄的外径尺寸，让干涉验证结果更贴近实际加工状态，同时部件整体采用轻量化设计，在保证结构强度的前提下降低整体重量，减少主轴负载，适配不同转速下的动态测试需求。从外形尺寸与安装边界来看，该部件整体为轴向延伸的回转结构，最大外径适配主流车铣复合机床的主轴端面安装尺寸，轴向总长度覆盖常用刀具的悬伸范围，安装时通过端面的定位止口与主轴端面完成同轴定位，依靠周向均布的拉紧螺钉完成锁紧固定，安装后部件外周与主轴周边防护结构、刀塔换刀位的最小安全距离经过反复校核，测试过程中不会发生结构碰撞，端部的连接结构可拓展安装不同规格的检测标靶，满足不同精度等级的调试校验需求。
