复古风格摩托车油箱SolidWorks设计模型

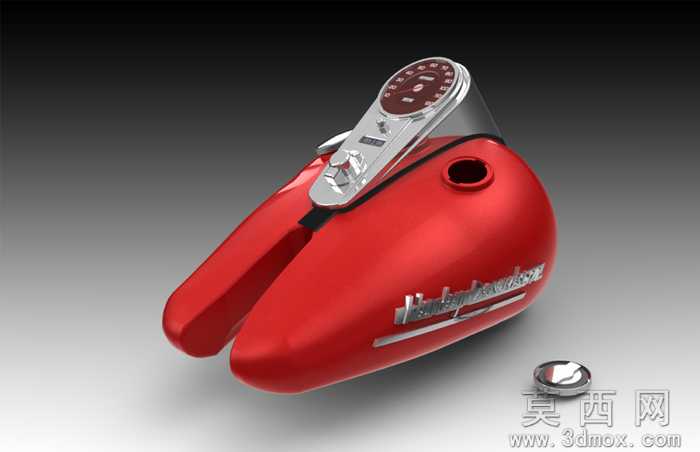

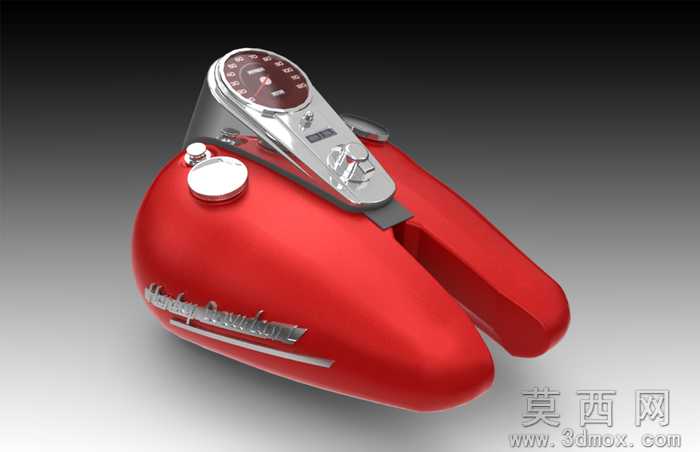

本模型为复古巡航风格摩托车燃油箱三维设计成果，建模阶段以经典哈雷类扁平花生型油箱为原型参考，首先通过草绘勾勒油箱双侧对称的外轮廓基准曲线，精准还原前窄后宽、中部下沉适配车架安装的造型特征，对油箱上表面的仪表安装位、侧置油盖安装凸台、底部与车架连接的固定卡扣结构逐一进行特征拉伸与曲面放样，反复调整曲面曲率保证整体造型流畅无折痕，还原经典Bobber风格油箱的低趴视觉效果。参数设计阶段严格遵循摩托车油箱的实用尺寸逻辑，整体容积控制在适配巡航车型的合理区间，预留了油位传感器安装腔、燃油加注口的标准安装尺寸，油箱壁厚按照燃油承压要求设置为均匀厚度，边缘过渡处做圆角处理避免应力集中，同时兼顾了安装时与车把转向、座椅前端的安全间隙，避免实装时出现干涉问题。渲染材质阶段针对不同部件做了差异化材质设置，油箱主体采用高光亮面汽车烤漆材质，还原经典正红漆面的通透反光质感，表面的品牌标识采用金属蚀刻贴花效果模拟真实镀铬字标质感，顶部仪表采用复古红底表盘搭配镀铬金属包边，油盖、控制按键采用抛光镀铬金属材质，底部固定结构采用哑光黑色工程塑料材质，通过光影调整突出曲面的光影过渡，还原复古机车改装件的真实质感。结构原理上该模型完整还原了摩托车油箱的核心功能结构，内部预留燃油存储腔体，顶部加注口带密封盖安装位，侧方预留油位传感器安装接口，底部设置出油口与车架固定连接位，双侧下沉的造型既能够避让摩托车的主梁车架，也能在车辆转向时避免油箱与车把部件发生碰撞，低重心的造型设计也有助于优化车辆的操控稳定性。软件兼容方面，模型原生基于SolidWorks2010版本搭建完成，同时导出了STEP、IGES等通用三维格式，能够兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同版本的机械设计软件均可打开编辑，不存在特征丢失或者曲面破面的问题，可直接用于后续的结构调整或者工程图导出。研发教学应用层面，该模型既可以作为复古摩托车改装设计的参考原型，帮助改装从业者快速调整油箱造型适配不同车型，也可以作为SolidWorks曲面建模教学的典型案例，帮助学习者掌握对称曲面放样、实体抽壳、多部件装配的相关操作技巧，同时也可用于工业设计专业的交通工具造型设计练习，辅助学习者理解机车部件的造型逻辑与结构约束关系。
