层叠木板拼装F1玩具赛车设计模型

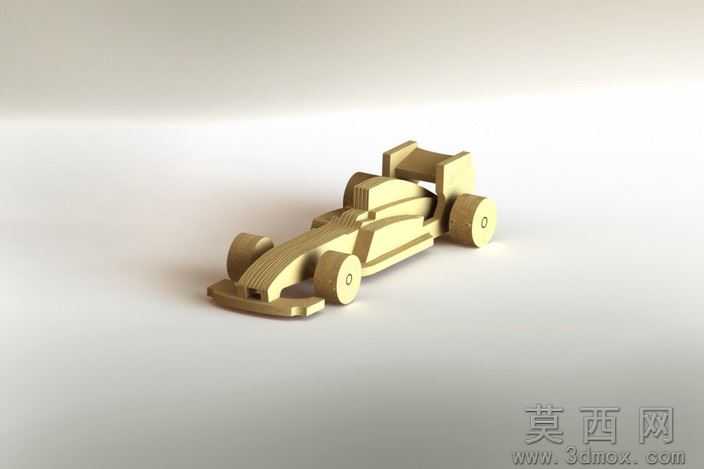

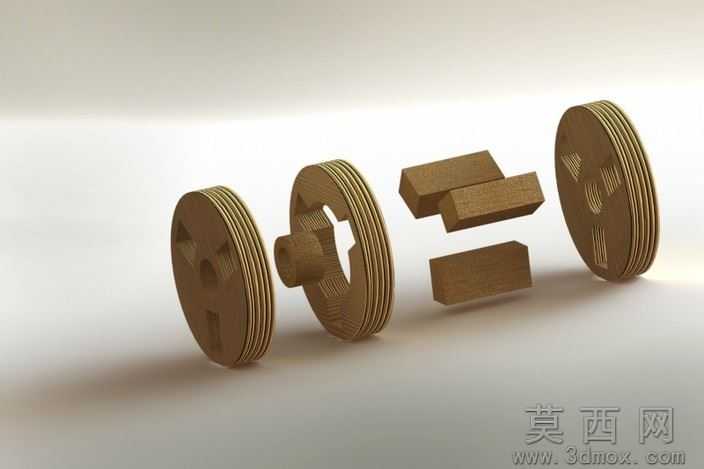

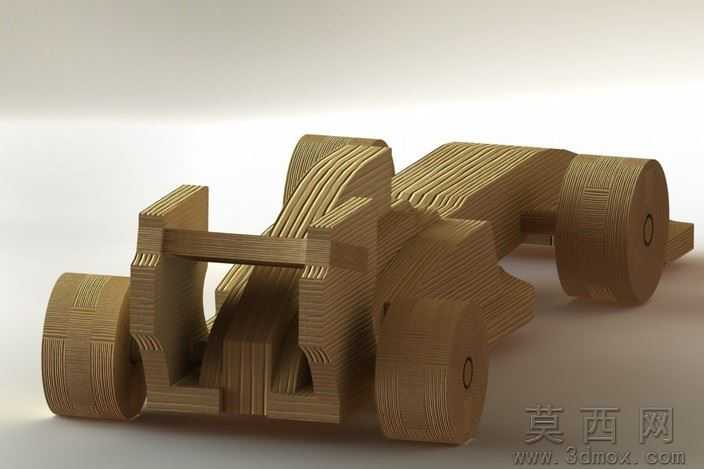

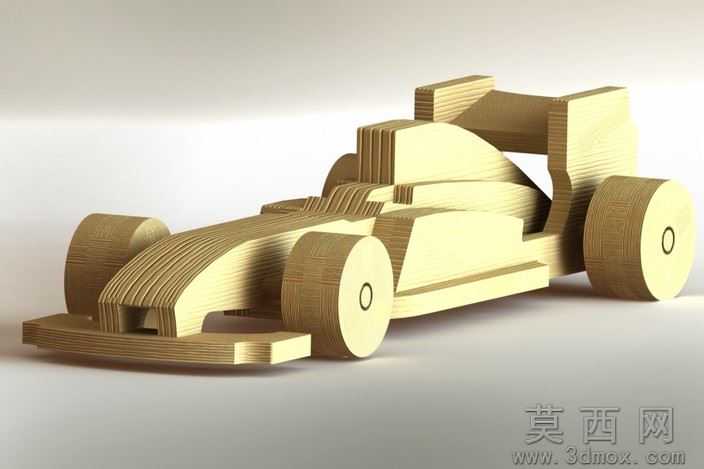

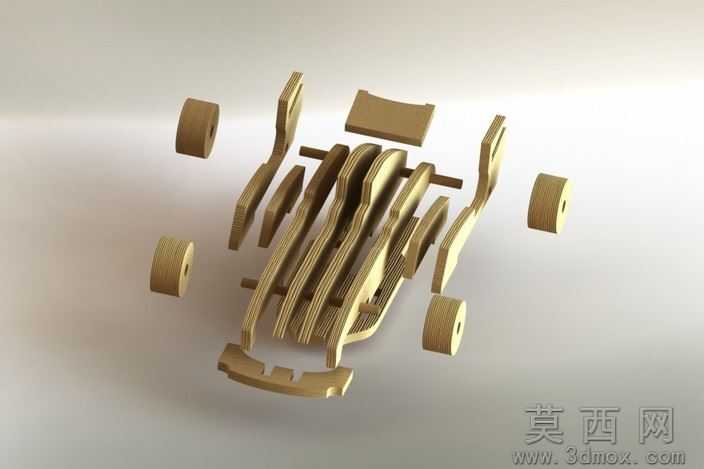

本模型为层叠木板拼装结构的F1玩具赛车，建模阶段首先以真实F1赛车的空气动力学轮廓为参考，提取车身流线型曲面、前翼、尾翼、轮拱、驾驶舱区域的核心特征线条，将三维曲面拆解为等厚度的平面切片，适配3mm厚度的板材加工需求，所有切片的轮廓线经过闭合校验，无断点、无重叠线段，确保后续加工路径生成无报错。参数设计层面，整车共拆分出41个独立拼装零件，每个零件的拼接卡槽采用过盈配合公差设计，卡槽宽度与板材厚度匹配，公差控制在0.1mm范围内，无需胶水即可实现稳固拼接；车轮部分预留中心轴孔位，轴孔直径匹配通用木质圆棒尺寸，车轮与车身轮拱的间隙经过运动仿真校验，转动时无卡滞、无摩擦干涉，车身整体比例协调，还原F1赛车低趴宽体的视觉特征。渲染材质方面，模型采用真实椴木层板材质参数，还原层叠木板的侧面层理纹理与正面细腻木质感，渲染时添加柔和漫反射光源，突出木板拼接的阶梯层次感，车轮表面添加轻微做旧的木材质感，整体呈现出手工木质玩具的温润质感，同时保留F1赛车的运动感。结构原理上，本模型采用层叠堆叠的拼装结构，通过多层平面板材的轮廓叠加形成三维立体车身，前翼、尾翼与车身主体通过卡槽互锁实现固定，车轮通过贯穿车身的木质圆轴实现转动功能，整体结构无额外金属连接件，完全依靠板材拼接的结构强度实现整体稳固，拼装完成后可作为静态摆件，也可实现车轮顺滑转动的把玩功能。软件兼容层面，模型提供STEP、IGES通用三维格式，可兼容SolidWorks、UG、ProE、Rhino等主流三维设计软件，支持导入后进行参数修改、尺寸调整，也可直接导出DXF格式用于激光切割加工，无需额外修复模型破面、缺失面等问题。研发教学应用层面，本模型可作为中小学劳动技术课程的激光切割加工教学案例，帮助学生理解三维模型转二维切片的加工逻辑，也可作为DIY手工爱好者的拼装制作素材，同时可作为木质玩具设计的参考原型，用于衍生不同比例、不同材质的拼装玩具产品，也适合三维建模初学者练习曲面拆解、装配配合的相关建模技巧。
