开式齿轮传动双卷筒绞车结构设计

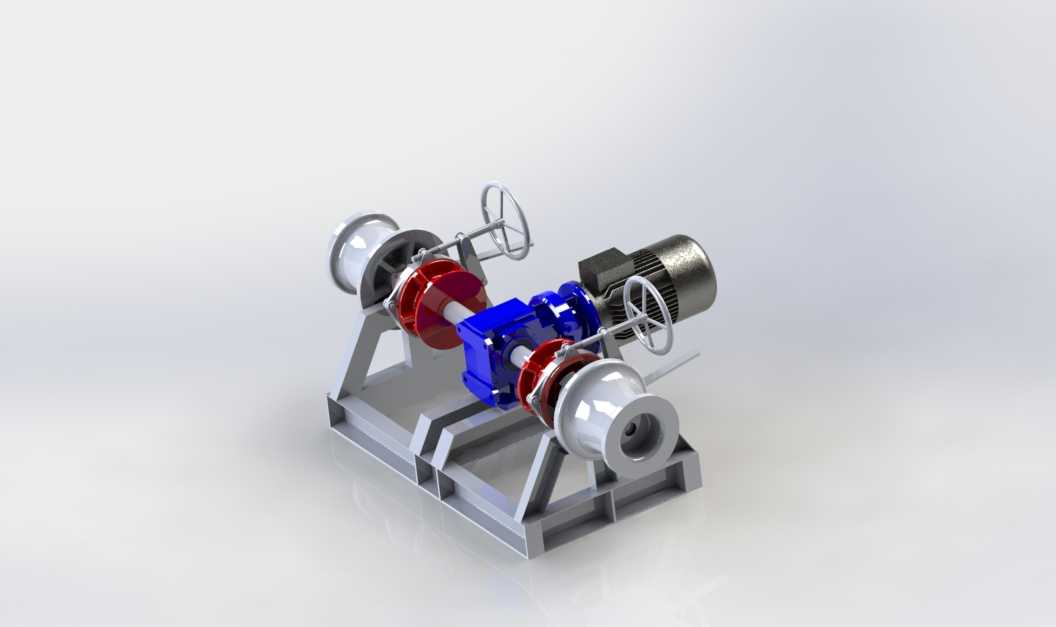

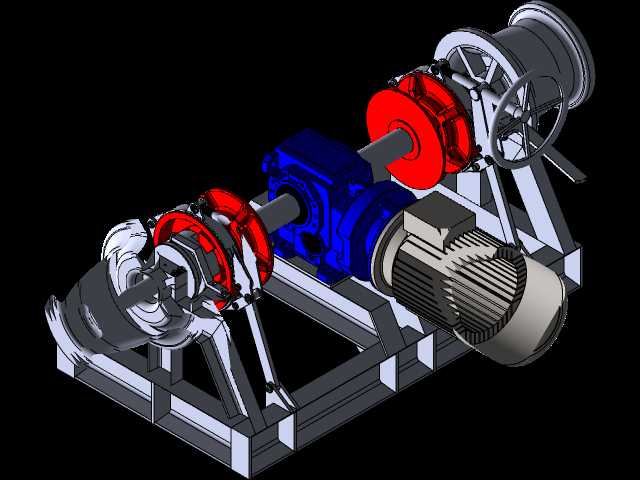

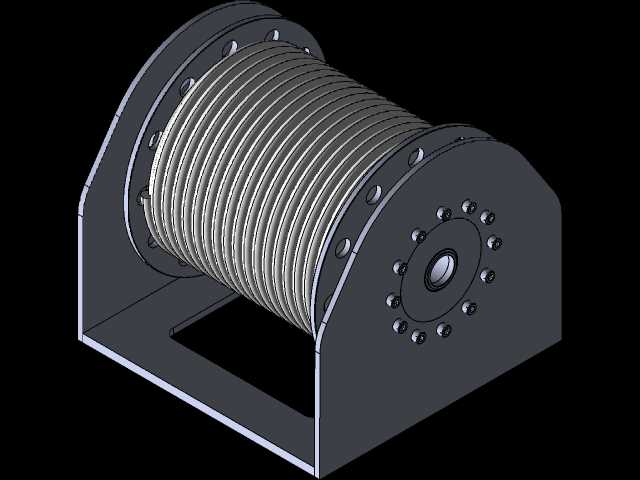

这款开式齿轮结构的双卷筒绞车，主要面向矿山井下调度、港口船舶系泊、林业木材拖拽、建筑施工物料牵引等重载作业场景，可在无集中起重设备覆盖的野外或狭窄作业空间内，完成大吨位载荷的水平牵引、斜坡拖拽与轻量垂直起吊作业，适配多类复杂工况下的重载移位需求。设备采用对称式双卷筒布局，两套卷筒组件沿传动箱体两侧对称分布，可同时实现两组独立牵引作业，也可通过操作侧的手轮离合机构切换单卷筒工作模式，适配不同作业面的牵引需求，有效提升单台设备的作业覆盖范围。传动核心采用开式齿轮传动结构，大模数齿轮直接暴露在便于观察维护的位置，相比封闭减速箱结构，更适配多粉尘、多泥沙的野外作业场景，日常运维时可直接检查齿轮啮合磨损情况，加注润滑脂的操作也更为便捷，大幅降低恶劣工况下的设备维护难度。驱动端采用标准卧式电机直连传动箱的布局，动力传递路径短，传动效率损耗低，电机与传动箱通过法兰刚性连接，整体同轴度表现优异，可减少长期重载作业下的传动件偏磨问题。设备底座采用一体式焊接框架结构，框架采用型钢拼焊成型，底部预留多组标准安装孔位，可直接通过地脚螺栓固定在混凝土基础或钢制作业平台上，安装时需保证底座平面水平度误差控制在合理范围内，避免传动齿轮出现偏载啮合的问题。两侧卷筒采用带绳槽的铸钢件结构，绳槽弧度适配常规直径的钢丝绳，可引导钢丝绳整齐排布，避免作业过程中出现乱绳、咬绳的问题，延长钢丝绳的使用寿命。每侧卷筒旁配套独立的带式制动结构，可通过手轮操作实现制动带的抱紧与松开，作业时可实现载荷的悬停锁定，避免牵引过程中出现载荷溜滑的安全隐患。整体结构设计充分考虑野外作业的维护便利性，所有易损件均采用标准化通用部件，更换时无需定制特殊配件，可快速完成故障件替换，减少设备停机等待时间。传动箱体采用分体式螺栓连接结构，拆解时无需整体吊装设备，即可完成内部齿轮、轴承的检查更换，进一步降低运维成本。
