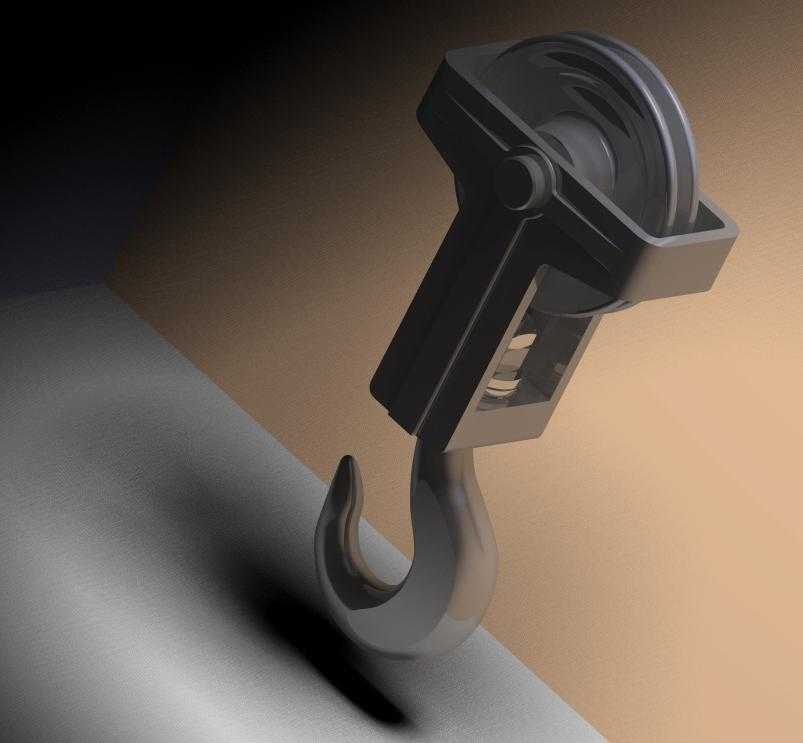

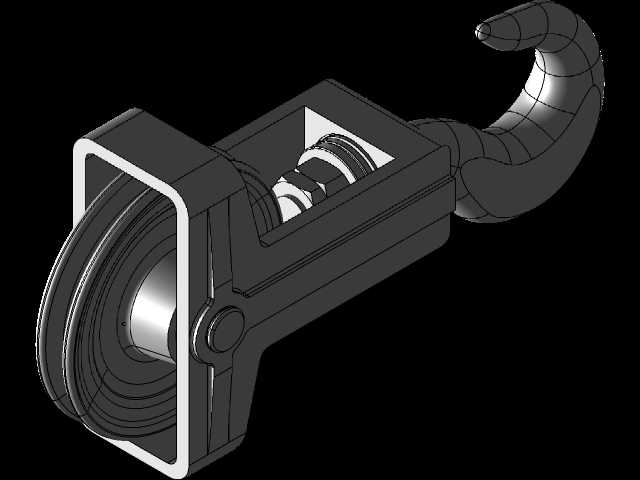

集成滑轮组的起重作业吊钩结构设计

这款集成滑轮组的起重吊钩，是起重吊装作业场景中核心的受力承载部件，广泛应用在车间重型工件转运、港口货物装卸、建筑工地建材吊运、仓储重型物资堆垛等各类需要垂直起升、短距离移位重物的作业场景中，是桥门式起重机、流动式起重机、电动葫芦等起重设备末端直接与被吊物连接的关键执行构件，承担着传递起升载荷、保障吊装作业安全的核心作用。

从功能特性来看，该吊钩将滑轮组与吊钩本体集成设计，滑轮组部分可配合起重钢丝绳完成起升力的传递与省力作业，通过多绳槽滑轮的绕绳设计，能有效匹配不同额定起重量的起重设备，降低起升机构的输出载荷要求；吊钩部分采用标准的钩头曲率设计，钩身带有防脱挡边结构，可配合防脱棘爪使用，避免吊装过程中吊索具从钩口滑脱，提升作业过程的安全性。整体结构采用一体化的支撑架设计，滑轮轴与吊钩横梁的安装位做了加强处理，可承受起吊过程中的动载荷与冲击载荷，适配频繁启停的起重作业工况。

在设计思路上，该结构优先考虑受力传递的合理性，将滑轮组的承载中心与吊钩的受力中心设置在同一条垂直线上，避免起吊过程中出现偏载、扭转的问题；滑轮两侧的护板采用全包式结构，既可以防止钢丝绳从滑轮槽中脱出，也能避免作业过程中杂物卷入滑轮间隙造成卡滞；吊钩与横梁的连接采用可转动的铰接结构，允许吊钩在起吊过程中随被吊物的重心微调角度，避免吊索具出现额外的扭转应力。

从安装边界与尺寸适配来看，该吊钩组件的上部滑轮组可匹配对应直径的起重钢丝绳，滑轮槽的弧度与绳径适配，保证钢丝绳与滑轮槽的接触面积均匀，减少钢丝绳的磨损；上部连接位可直接与起重设备的起升钢丝绳端固定结构配合，无需额外加装过渡连接部件；吊钩的开口尺寸、钩身深度适配常规的卸扣、吊装带、钢丝绳索具的连接尺寸，可满足不同类型吊具的挂接需求，整体结构紧凑，在保证承载能力的前提下尽可能压缩了整体高度，可提升起重设备的有效起升高度，拓展作业的空间范围。
