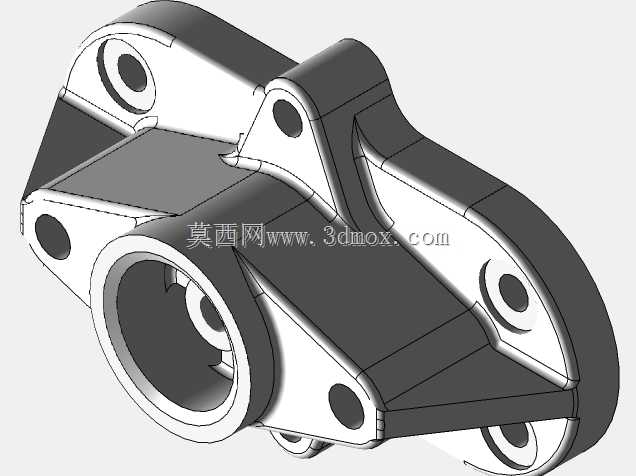

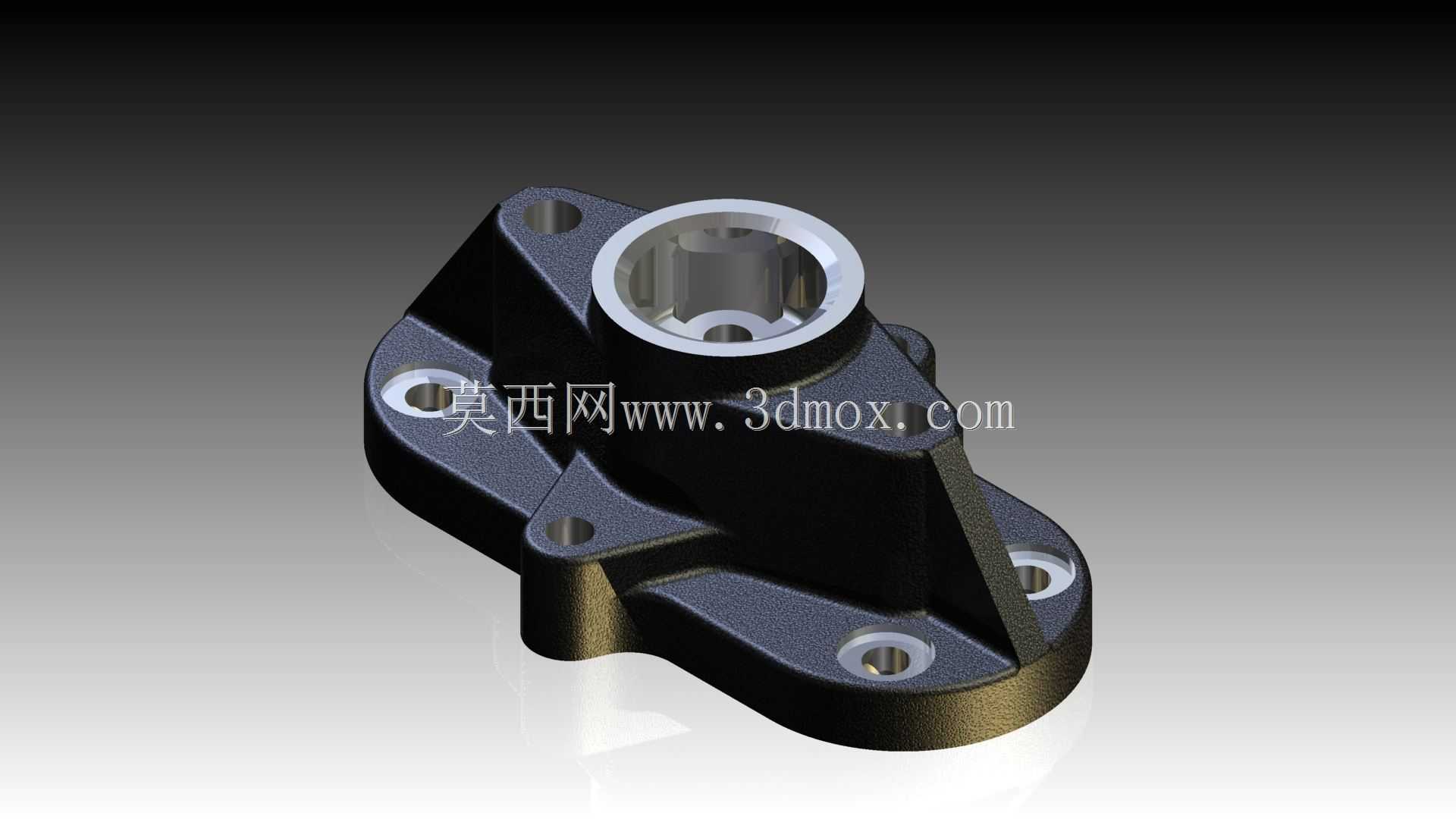

法兰式异型安装座铸造结构件

该铸造结构件属于工业设备配套的异型安装连接支座，主要应用在中小型动力传输单元、流体管路接驳端以及轻型执行机构的安装固定场景，常见于通用工业设备、小型工程机械的装配工位，承担主体部件定位、载荷分散传递以及接口转接的核心作用。从实际用途来看，这类支座需要同时满足上部对接部件的同轴定位要求，以及下部与安装基面的多点固定需求，既要承受上部部件运行时产生的径向、轴向复合载荷，也要抵消设备运行过程中产生的小幅振动，避免对接部件出现偏移松脱。在功能特性设计上，该部件采用一体化铸造成型工艺，上部设置带内孔的圆筒对接端，内孔预留精加工余量，可在后续机加工后实现与对接轴类、套类部件的精准配合，保证对接同轴度；下部为异型法兰安装面，分布多个沉头安装孔，可通过螺栓与安装基面实现多点紧固，不同位置的安装孔对应不同方向的载荷传递路径，有效分散上部部件传递来的应力。部件本体设置多道加强筋结构，连接上部圆筒与下部法兰盘，在不额外增加整体壁厚的前提下大幅提升结构刚性，避免受力时出现应力集中导致的开裂变形，同时控制整体重量，降低材料成本与安装负载。从设计思路来看，该结构充分适配铸造工艺特性，所有转角位置均设置铸造圆角，避免直角位置出现浇铸不满、冷隔等铸造缺陷，同时减少应力集中点；整体壁厚保持均匀过渡，避免壁厚突变导致的铸造缩孔、缩松问题，提升铸件成品率。安装边界方面，下部异型法兰的外轮廓适配安装基面的预留空间，多个安装孔的孔位严格匹配通用安装基面的螺栓孔距，上部圆筒的高度与内孔直径适配常规对接部件的插入深度，整体外轮廓无突出尖锐结构，安装后不会与周边相邻部件产生干涉，可直接适配多数常规工业安装场景的空间要求，无需额外调整周边布局。
