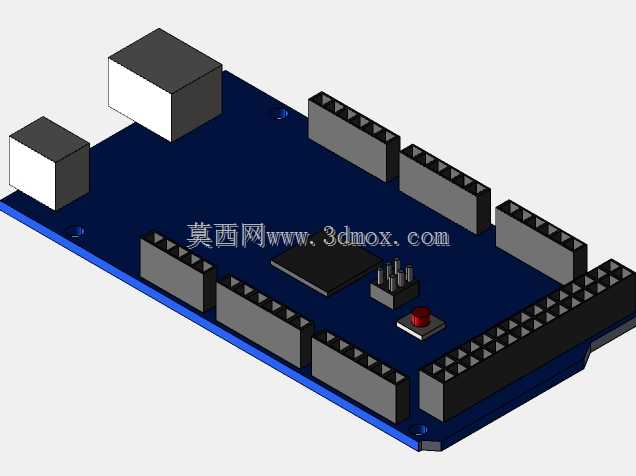

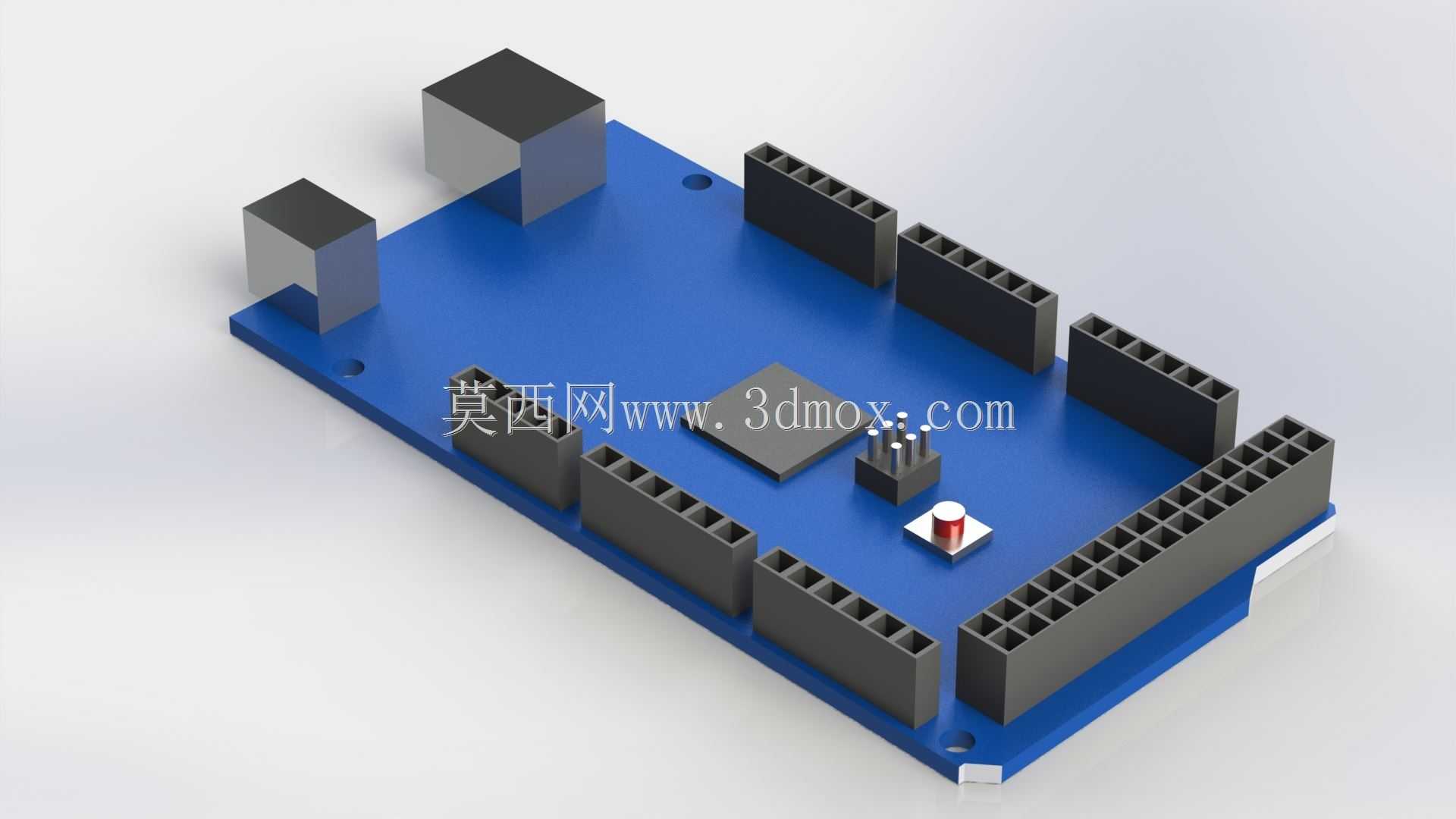

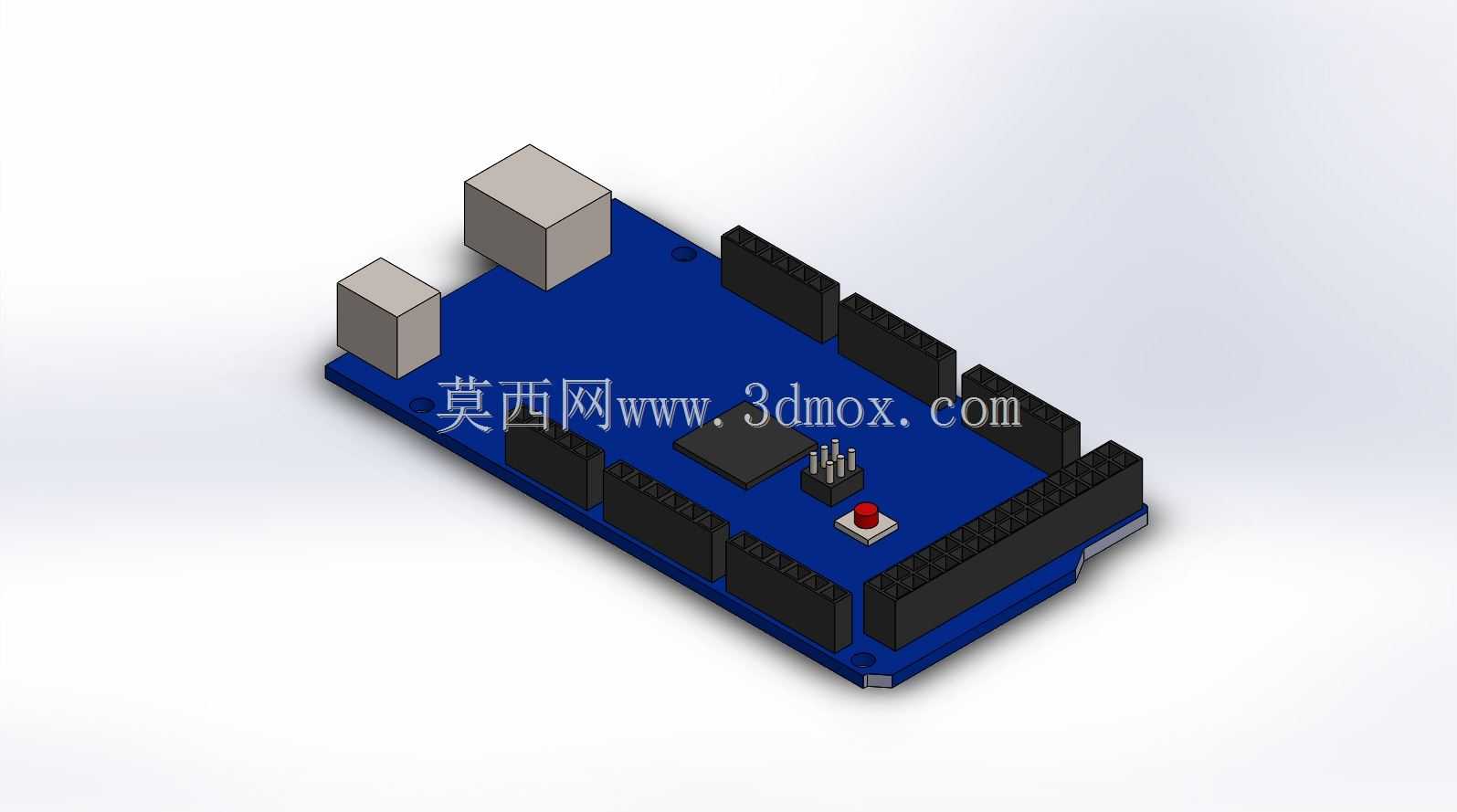

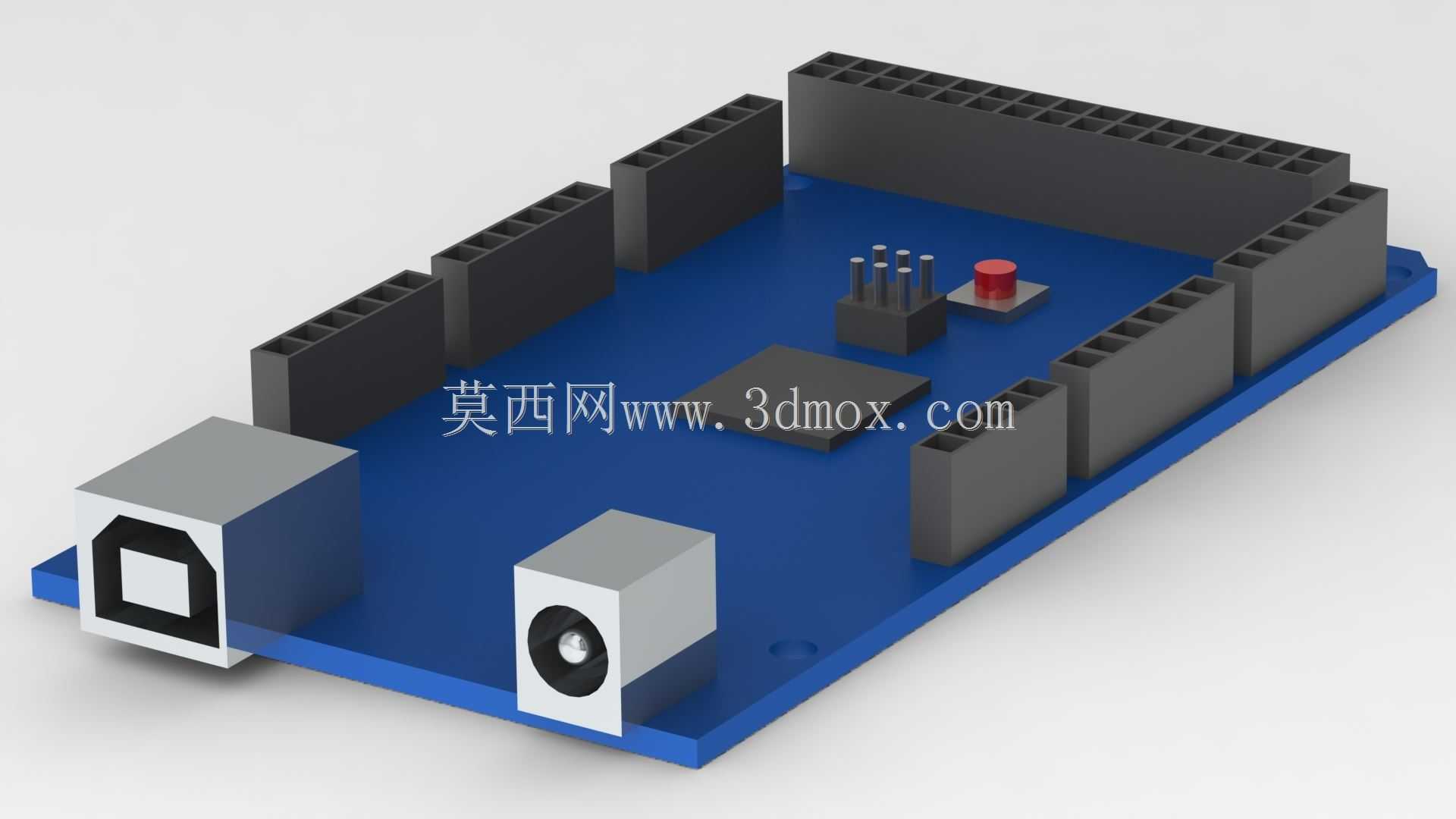

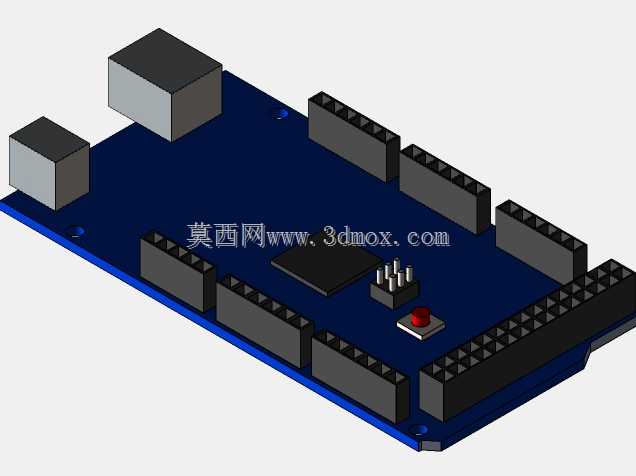

ArduinoMega开发板高精度结构设计

这款Arduino Mega开发板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，覆盖创客DIY、工业原型验证、教学实验、小型智能设备主控等多类应用场景，能够为开发者提供精准的硬件结构参考，在项目前期结构适配、外壳定制、外设安装规划阶段提供可靠的尺寸依据。从实际用途来看，该开发板作为开源硬件生态中的核心主控载体，可承载多类传感器、执行器的连接与控制，支持复杂逻辑的程序运行，广泛应用于智能小车、3D打印控制、环境监测终端、小型自动化装置的核心控制单元，其结构设计直接决定了外设搭配的便利性与整机装配的适配度。在功能特性的结构匹配上，设计完整还原了板载的各类接口布局：四周排布的排母座预留了标准引脚间距，能够兼容各类扩展板、杜邦线的直插连接，无需额外调整结构即可实现常规外设的快速对接；板侧设置的USB接口与电源接口预留了充足的插拔空间，避免外壳装配后出现接口遮挡、插头无法完全插入的问题；板载复位按键的凸起高度经过合理设定，既保证按压时的清晰反馈，又不会因凸起过高导致运输、装配过程中误触；主芯片区域的平整区域预留了散热空间，可适配小型散热片的粘贴安装，满足高负载运行时的散热需求。设计思路上遵循开源硬件的标准化尺寸规范，整体板型采用矩形布局，四角预留了标准安装孔位，孔位间距符合通用开发板的安装尺寸要求，可直接固定在常见的亚克力支架、金属安装座、3D打印外壳的对应柱位上，无需额外打孔调整。排座的高度经过统一设定，保证所有外接插头插入后高度一致，便于外壳的高度统一规划，不会出现局部插头过高顶起外壳的情况；接口位置全部布置在板边区域，方便线材从外壳侧边引出，避免线材在板面上杂乱排布影响内部空间利用率。外形尺寸与安装边界方面，整体板长、板宽严格遵循官方公开的标准尺寸，板厚采用常规PCB板的标准厚度，安装孔的孔径适配常用的M3螺丝，孔位到板边的距离预留了足够的螺丝安装空间，不会出现螺丝帽超出板边、与周边结构干涉的问题。板上所有元件的高度都经过精准还原，最高的排座高度与接口元件高度形成统一的高度上限，为外壳设计提供明确的高度边界，设计者可依据该边界预留内部空腔，保证所有元件都能被完整容纳，同时避免内部空间浪费。板上的定位标识区域也做了结构还原，可在外壳对应位置开设透明窗口，方便查看板载指示灯的运行状态，无需拆开外壳即可判断设备运行情况。
