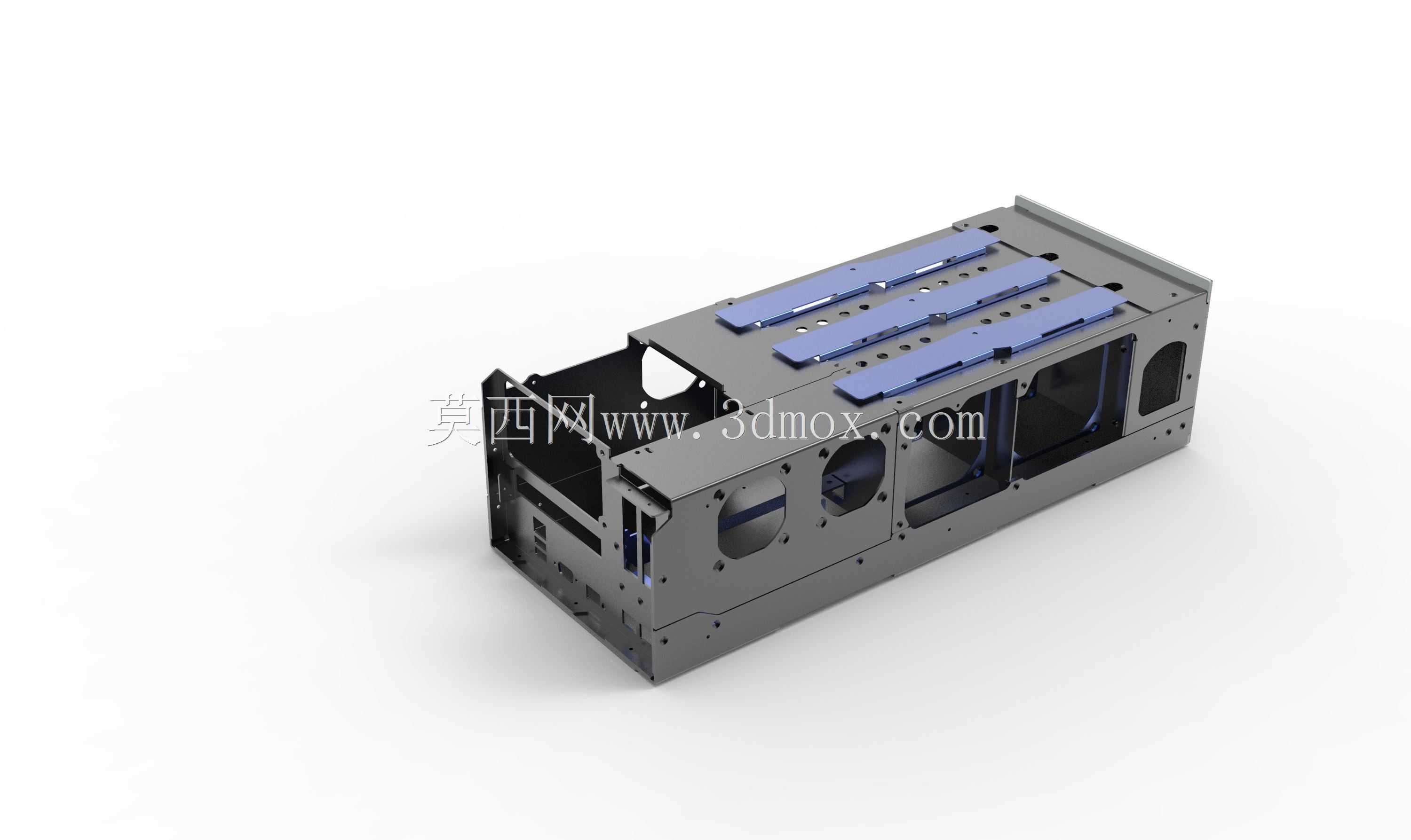

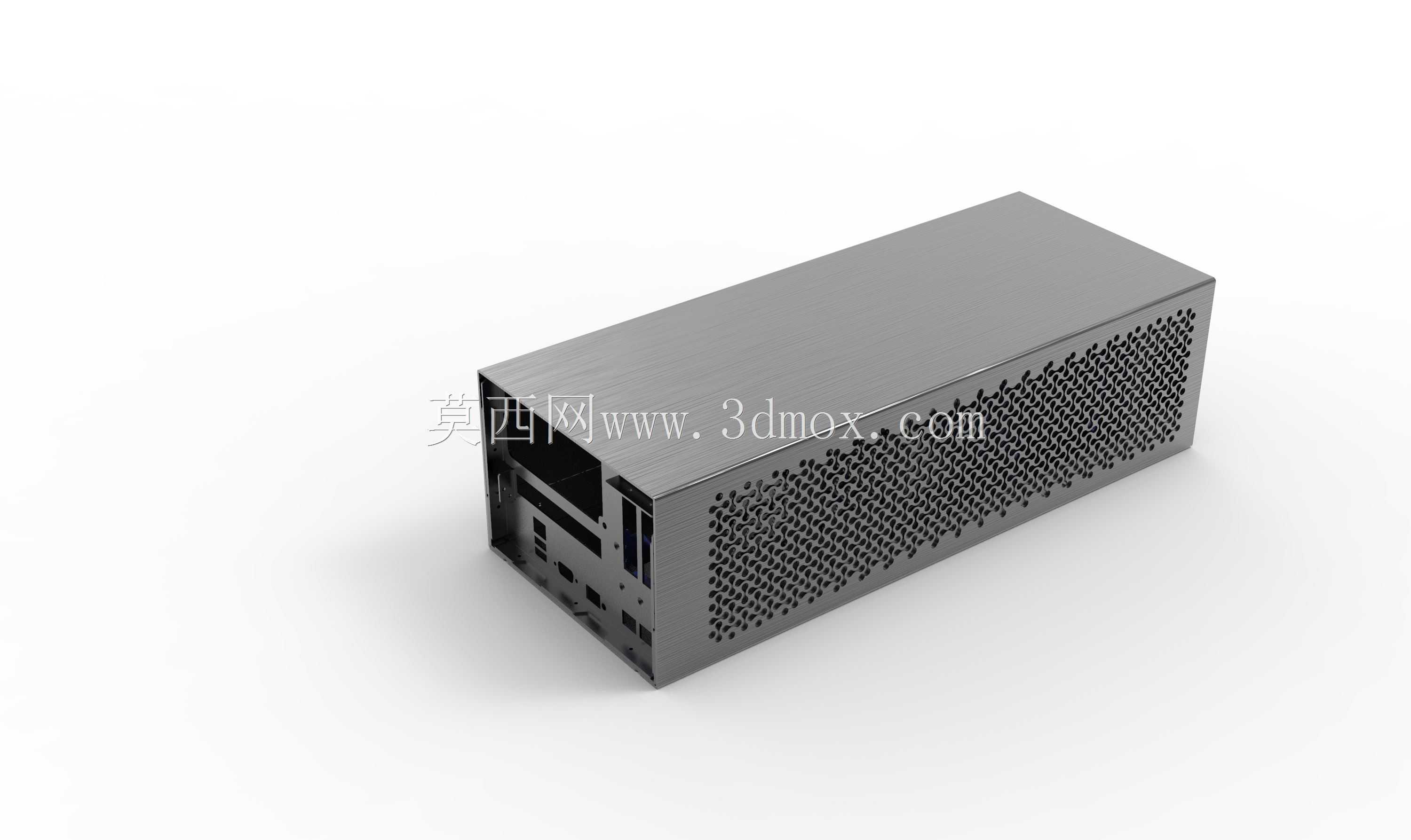

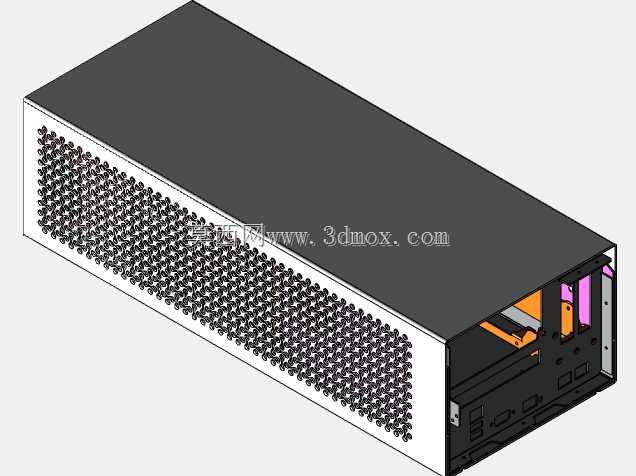

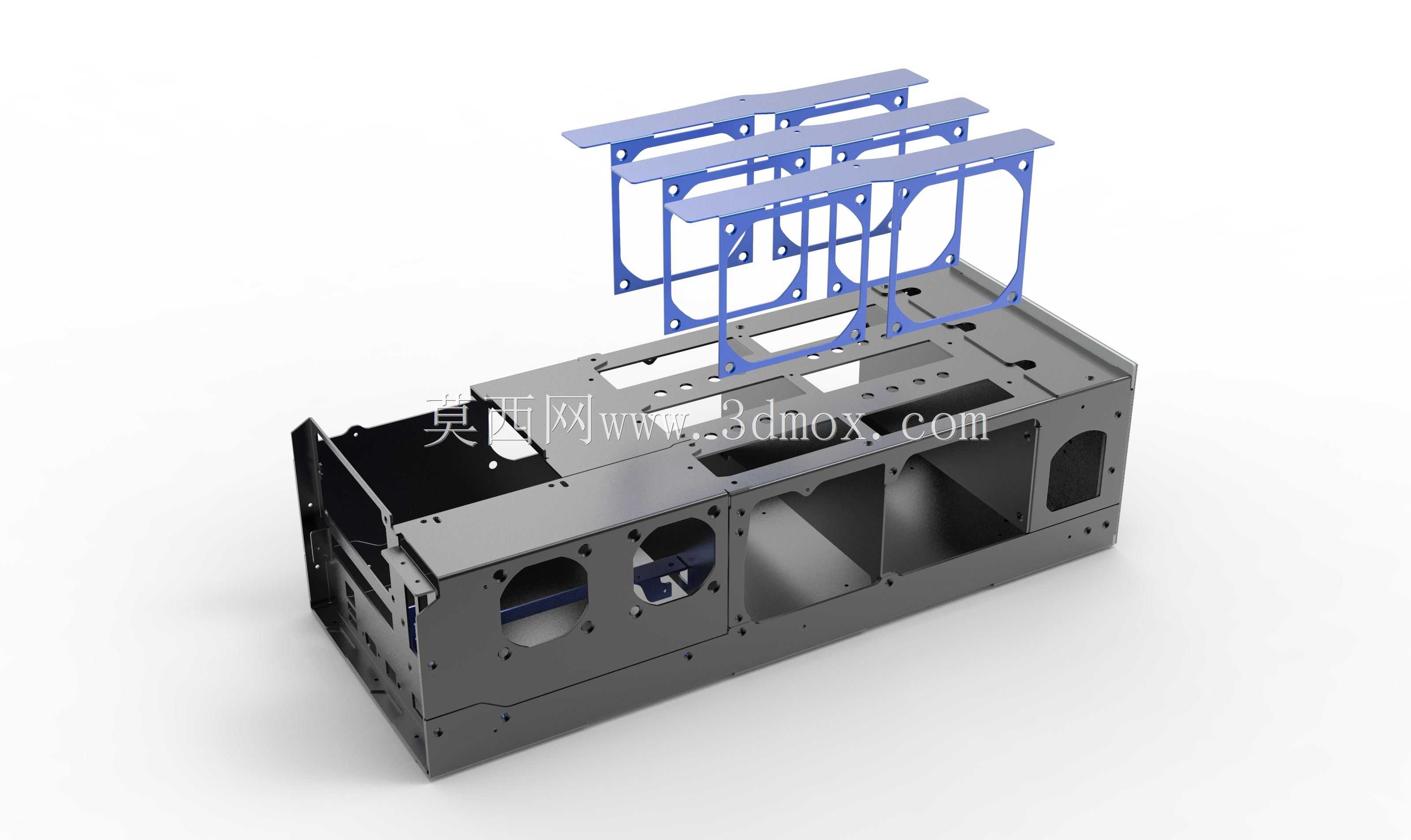

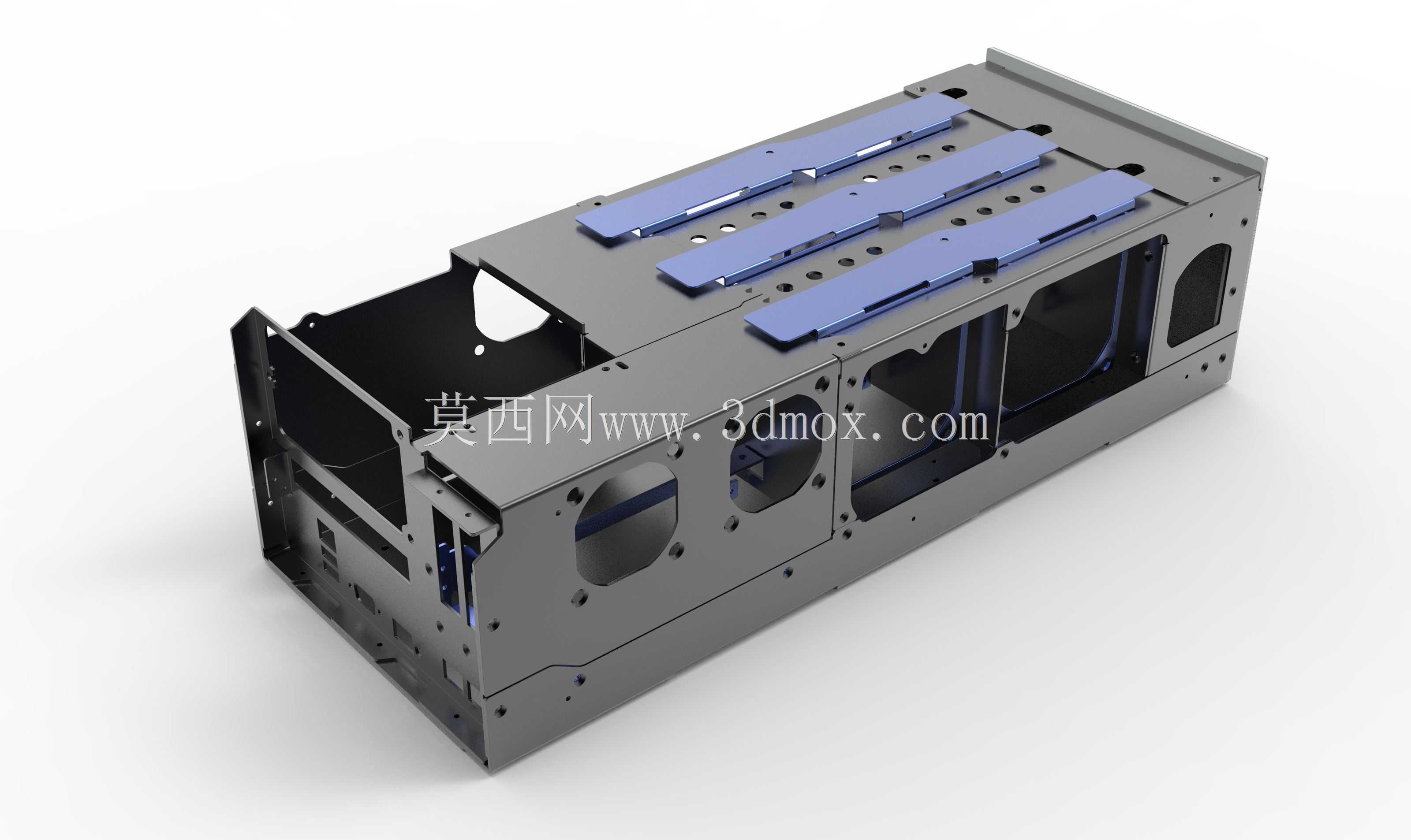

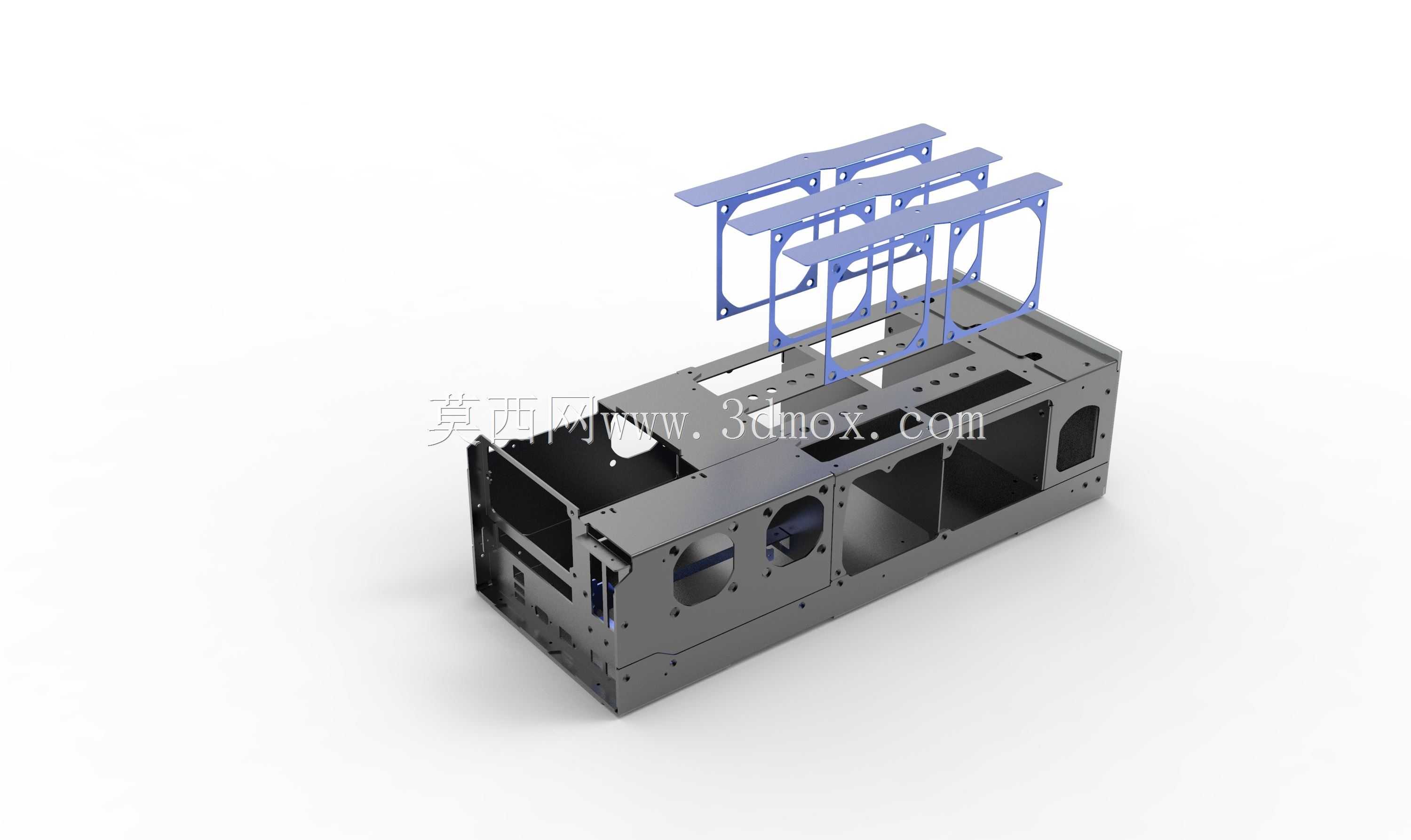

紧凑型服务器金属机架机箱结构设计

该结构为紧凑型计算设备的承载机架主体，主要应用于高密度部署的小型化渲染计算、边缘数据节点等场景，可在有限的机柜空间或桌面工位内完成核心计算硬件的集成承载，适配小体积算力设备的组装需求，解决常规机箱尺寸冗余、空间利用率不足的问题，为紧凑型计算平台提供稳定的硬件安装载体。从实际用途来看，该机架作为整套计算设备的支撑骨架，需要承担主板、计算模块、存储单元、散热组件等核心硬件的固定与防护作用，同时兼顾内部走线的规整排布、通风散热的气流导向，以及外部接口的对位预留，确保各硬件模块安装后不会出现干涉，运行过程中结构不会产生形变或共振。在功能特性设计上，该机架采用一体化钣金折弯拼接结构，主体材质选用高强度冷轧钢板，表面做哑光防锈处理，兼顾结构强度与轻量化需求；机架顶面设置多组模块化安装位，可适配不同规格的扩展卡或散热盖板，侧面预留多组圆形通风开孔与接口避让位，既能够引导冷风穿过内部硬件区域形成有效散热风道，也能精准对位主板的外接接口，避免安装后出现接口遮挡问题；机架内部设置多组定位凸台与螺丝孔位，孔位公差控制在合理装配范围内，可实现主板、电源模块的免调整快速对位安装，降低组装过程中的对位难度。设计思路上，该结构优先考虑空间利用率最大化，在满足标准硬件安装尺寸的前提下尽可能压缩外部轮廓尺寸，整体外形适配小型机柜的层板安装边界，底部预留通用固定孔位，既可以放置在桌面使用，也可以通过螺丝固定在标准机柜层板上，安装边界预留足够的操作空间，方便后期硬件维护与模块更换；结构拼接处采用折边咬合加螺丝紧固的组合方式，既提升整体结构的抗扭强度，也避免锐边外露造成的安装划伤问题，内部边缘做卷边钝化处理，保护走线绝缘层不被割破。整体结构在保证结构刚性的前提下，通过合理的开孔与减重设计控制整体重量，同时兼顾电磁屏蔽的基础需求，金属主体可形成连续的屏蔽腔体，减少内部硬件的电磁辐射外泄，也能降低外界电磁信号对内部计算硬件的干扰，适配长时间高负载运行的计算场景需求。
