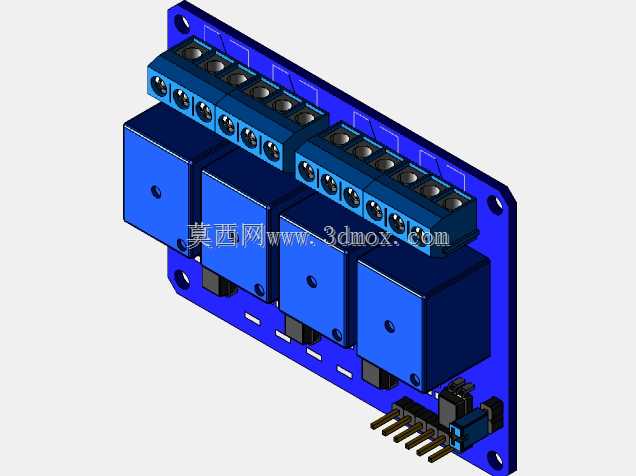

四路带光耦隔离电磁继电器模块结构设计

这款四路电磁继电器模块，是工业自动化控制、智能家居改造、实验电路搭建场景中常用的弱电控制强电核心转接部件，主要作用是通过低压控制信号的通断，来驱动高电压、大电流负载的启停，实现控制回路与负载回路的电气隔离，避免强电干扰串入控制端损坏主控芯片，同时也能提升控制回路的操作安全性。从实际应用场景来看，这类模块常搭配单片机开发板、PLC控制单元使用，可直接控制交流220V照明回路、小型直流电机、电磁阀、加热棒等常见负载，在小型自动化设备、智能配电装置、创客DIY项目中都有极高的使用频次。

在功能特性设计上，这款模块采用四路独立继电器布局，每一路都配有单独的信号触发端、公共端、常开端与常闭端，支持多负载独立控制，互不干扰；板载光耦隔离元件，能有效切断控制端与负载端的电气连接，抑制浪涌、杂波信号对主控电路的冲击，提升长时间运行的稳定性；接线端采用栅栏式接线端子设计，压线接触面积大，接线牢固不易松脱，大电流导通时不易出现发热打火的问题；信号输入端采用标准排针布局，可直接与常用开发板的IO口对接，无需额外转接，降低接线复杂度。

设计思路上，整体采用PCB板载集成的结构，将继电器、光耦、状态指示灯、续流二极管、接线端子全部整合在一块蓝色PCB基板上，省去了用户零散采购元件、自行焊接组装的工序；每路继电器旁都配有对应的工作状态指示灯，触发导通时指示灯点亮，方便调试时快速判断通道工作状态；板上预留的续流二极管可以在继电器线圈断电时释放反向电动势，避免反向电压击穿前端控制元件，提升模块使用寿命。

外形与安装边界方面，模块整体为长方形板式结构，PCB板四角预留了标准安装固定孔，可通过螺丝直接固定在设备机箱内壁、DIN导轨转接板或者实验台架上，安装孔位间距适配常规工控配件的安装尺寸；整体厚度控制在较低范围，不会占用过多机箱内部空间，高低压接线端分别布置在板体两侧，信号输入端布置在板体边缘，接线时强弱电走线分离，能减少线路间的电磁干扰，也方便日常维护时的线路排查。
