适用于Arduino的双通道继电器控制板

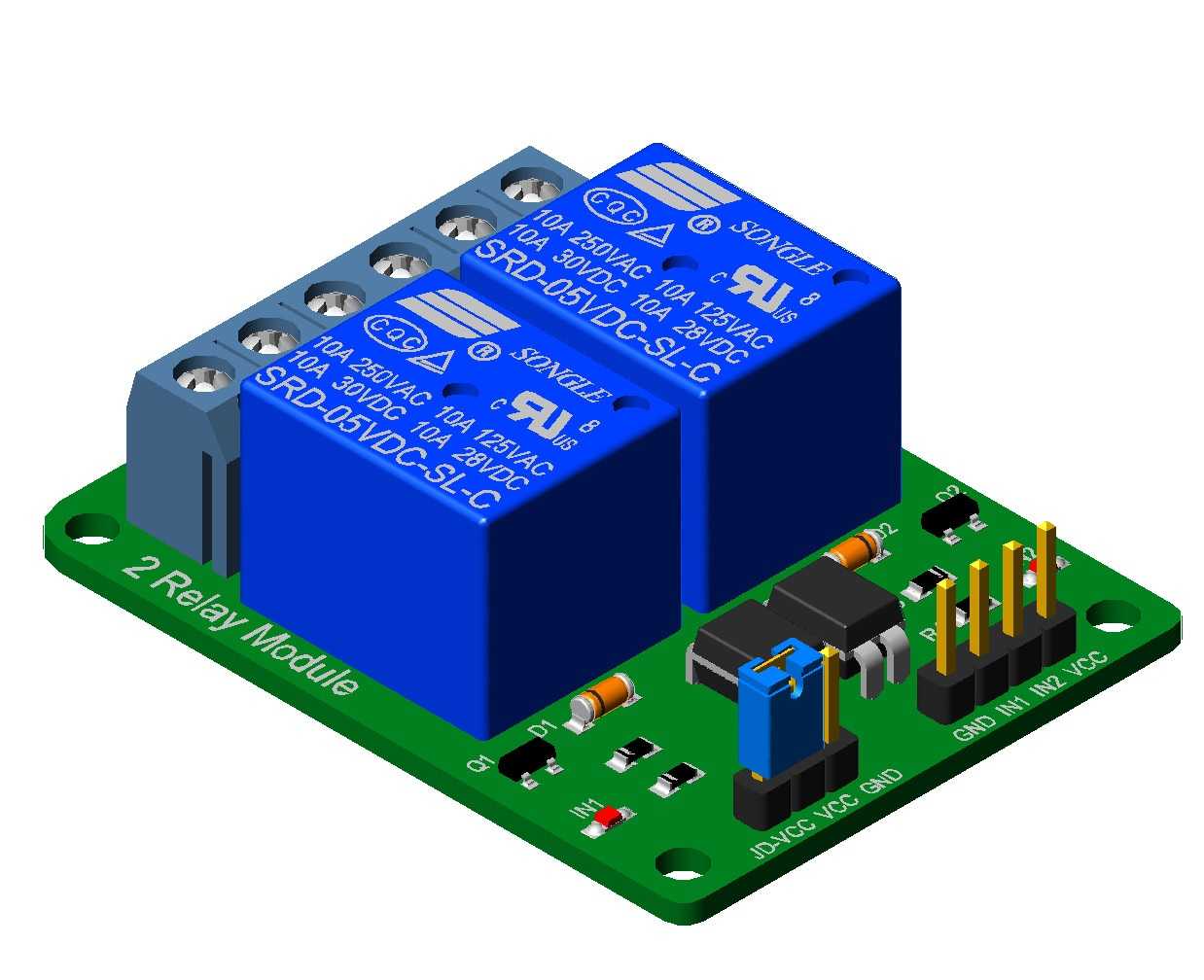

这款双通道继电器控制模块，是面向开源硬件控制场景开发的电路切换器件，核心应用覆盖创客DIY项目、小型自动化装置、智能家居改造、教学实验平台等多个领域，能够实现低压控制信号对高压负载回路的安全通断操作，解决主控芯片IO口驱动能力不足、无法直接驱动高压负载的痛点。模块搭载两颗松乐SRD系列功率继电器，单路触点支持10A电流承载能力，可适配交流250V、直流30V以内的负载回路，能够满足小功率电机、照明灯具、电磁阀、加热片等常见负载的控制需求，两路通道独立运行互不干扰，可同时完成两路不同负载的逻辑控制。设计层面采用光耦隔离架构，将主控侧的低压信号回路与负载侧的高压功率回路做电气隔离，有效避免高压侧浪涌、干扰信号串入主控端损坏控制设备，提升整体电路运行稳定性；板载状态指示灯，每路继电器吸合时对应指示灯点亮，方便调试阶段快速判断通道工作状态，无需额外外接检测电路；输入接口采用标准排针布局，兼容Arduino及各类常见开源控制器的IO口定义，接线时只需连接对应电源、信号引脚即可完成接线，无需额外设计转接电路。外形设计上采用绿色FR4玻纤电路板作为载体，整体结构紧凑，继电器元件布局规整，高压接线端与低压信号端分区排布，避免接线时高低压线路误碰引发短路；板体预留两个固定安装孔，可通过螺丝直接固定在设备壳体、安装支架上，安装孔位间距符合小型电子模块的通用安装规范，适配各类项目的安装空间要求；高压侧采用螺丝式接线端子，接线时无需焊接，通过拧紧螺丝即可牢固固定导线，适配多规格线径的电源线与负载线，现场接线维护便捷；低压侧采用标准2.54mm间距排针，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接各类控制器，适配不同开发阶段的使用需求。模块板载电源指示与每路工作指示，配合可调电阻可实现触发灵敏度的适配调整，能够匹配不同主控板的输出电平特性，避免出现触发不灵敏、误触发的问题，整体设计兼顾了易用性与可靠性，既适合电子爱好者做项目开发使用，也可直接集成到小型量产控制设备中作为功率切换单元使用。
