立式数控铣床机械结构三维设计

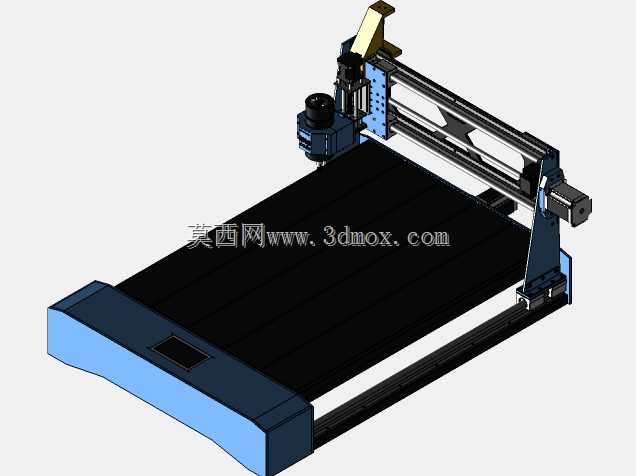

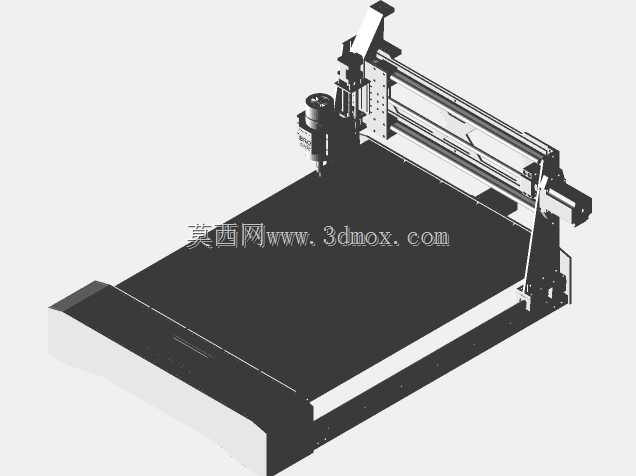

这款数控铣床三维结构模型，面向通用机械加工车间的中小尺寸金属零件铣削加工场景打造，可覆盖平面铣削、沟槽加工、复杂曲面成型、孔系钻镗铰等多工序加工需求，适配模具制造、汽车零部件加工、通用五金件生产、教学实训等多个领域的设备选型参考与结构验证场景。模型完整还原了数控铣床的整体布局，包含床身底座、立柱、主轴箱、工作台、进给传动机构、防护结构等核心组成部分，各部件的装配关系清晰明确，可直观呈现设备的运动逻辑与结构连接方式。从功能特性来看，该铣床采用立式主轴布局，主轴具备高刚性支撑结构，可适配不同规格的铣削刀具，满足不同材质工件的切削负载要求；工作台采用十字滑台结构，可实现X、Y两个方向的精准进给运动，配合主轴箱的Z向升降运动，可完成三维空间内的复杂走刀路径，适配多轮廓零件的加工需求。在设计思路上，该结构优先保障设备的整体刚性与运动稳定性，床身采用大截面箱型结构设计，内部布置合理的加强筋结构，可有效吸收切削过程中的振动，提升加工表面质量与刀具使用寿命；进给传动部分预留了伺服电机与滚珠丝杠的安装空间，可实现高精度的进给定位，满足精密零件的加工精度要求；导轨安装面设计有统一的定位基准，可降低装配调试的难度，保障各运动轴的平行度与垂直度公差要求。从外形尺寸与安装边界来看，该模型还原的设备整体占地尺寸适配中小型机加工车间的布局需求，底座预留了地脚螺栓安装孔位，可直接与车间混凝土地面固定，无需额外搭建复杂的安装基础；设备操作侧预留了充足的操作人员活动空间，防护结构的开合范围不会与周边设备产生干涉，可适配车间常见的设备排布间距；电气柜、冷却系统、润滑系统的安装位置均在模型中预留了对应空间，可方便后续配套部件的集成安装，整体结构兼顾了加工实用性、装配便捷性与维护便利性，可作为数控铣床结构设计、教学演示、产线布局规划的直观参考载体。
