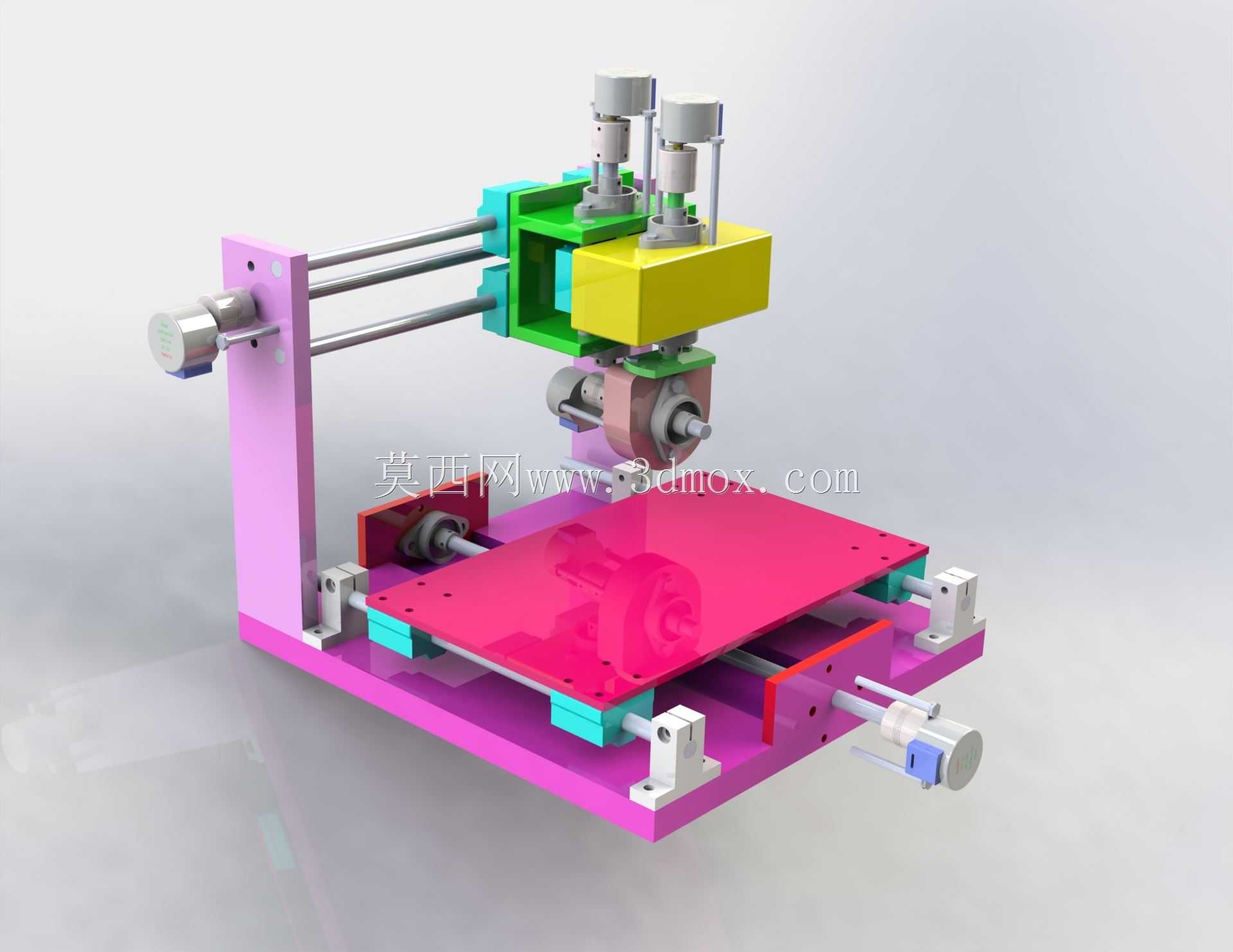

桌面级小型五轴联动数控加工设备结构

这款小型五轴数控加工设备，主要面向小型精密零件加工场景，可适配教学实训、个人工坊、小批量精密样件试制等多元应用场景，能够完成传统三轴设备难以实现的复杂曲面、异形结构件的一次装夹加工，有效减少多次装夹带来的定位误差，提升小型复杂零件的加工精度与加工效率。设备整体采用立式布局结构，底部为一体化成型的安装基座，基座预留了标准的设备安装固定孔位，可直接固定在常规工作台面上，无需额外制作大型安装基础，整体占地尺寸适配常规桌面作业空间，适合小型作业场地部署。从功能结构来看，设备搭载双主轴加工单元，可根据加工需求切换不同加工工序，减少换刀辅助时间；X/Y/Z三个直线进给轴采用精密光杠导轨搭配步进驱动单元，传动平稳间隙小，能够保证直线进给的定位精度；两个旋转轴分别布置在主轴端与工件装夹平台端，可实现工件在空间内的多角度姿态调整，配合直线轴完成五轴联动加工，覆盖复杂曲面铣削、钻孔、倒角等多类加工工序。设计过程中充分考虑了小型设备的刚性与维护便捷性，主体支撑结构采用加厚立式支撑板设计，可抵消加工过程中产生的切削振动，保证加工过程的稳定性；各传动部件均预留了润滑与调整间隙，日常维护时无需完全拆解设备即可完成保养操作；工件装夹平台采用带标准T型槽的平板结构，可适配通用夹具、定制工装的快速安装，能够装夹不同外形的小型工件。走线布局采用内置式设计，所有驱动线缆均沿结构件内侧布置，避免加工过程中切屑、切削液对线缆造成损伤，提升设备运行的可靠性；各轴的行程限位位置均设置了硬限位结构，可防止设备运行超程造成的结构损坏，同时预留了软限位的安装位置，可搭配数控系统实现双重行程保护。设备的驱动单元均布置在结构外侧便于散热的位置，长时间连续运行时也能保证驱动部件的工作温度处于合理区间，适配小批量连续加工的作业需求。
