复古手持机械式精密计算装置结构

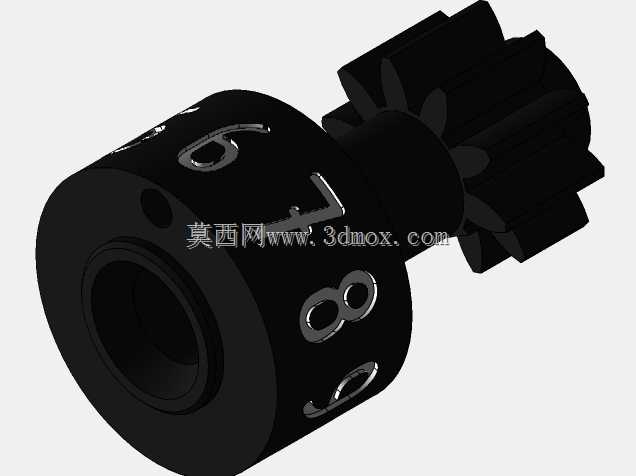

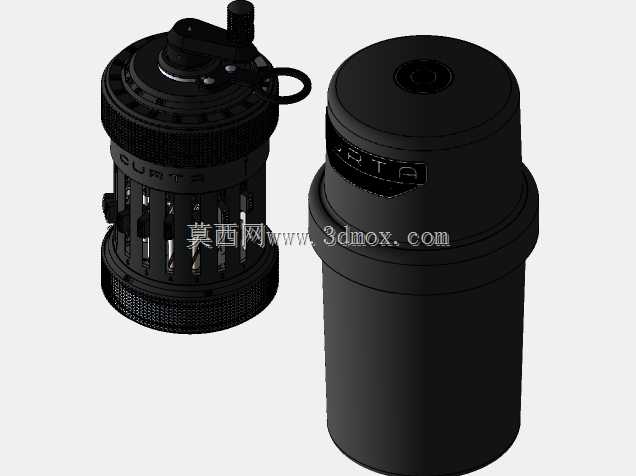

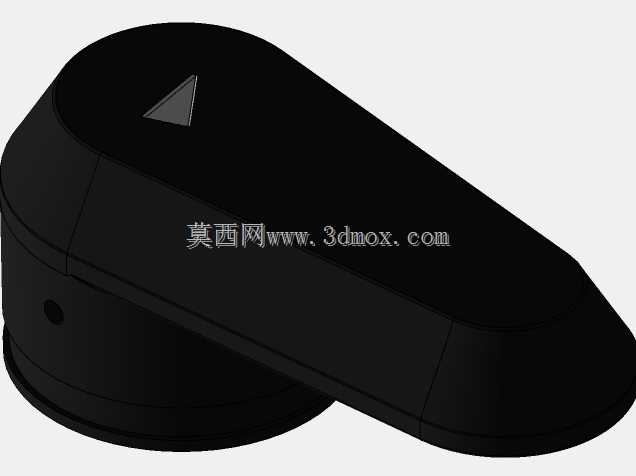

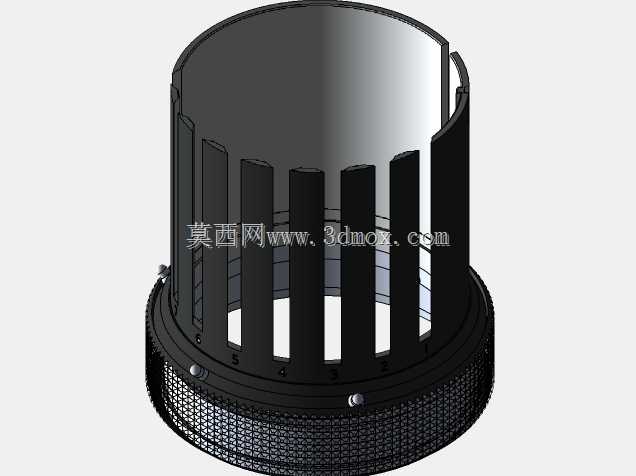

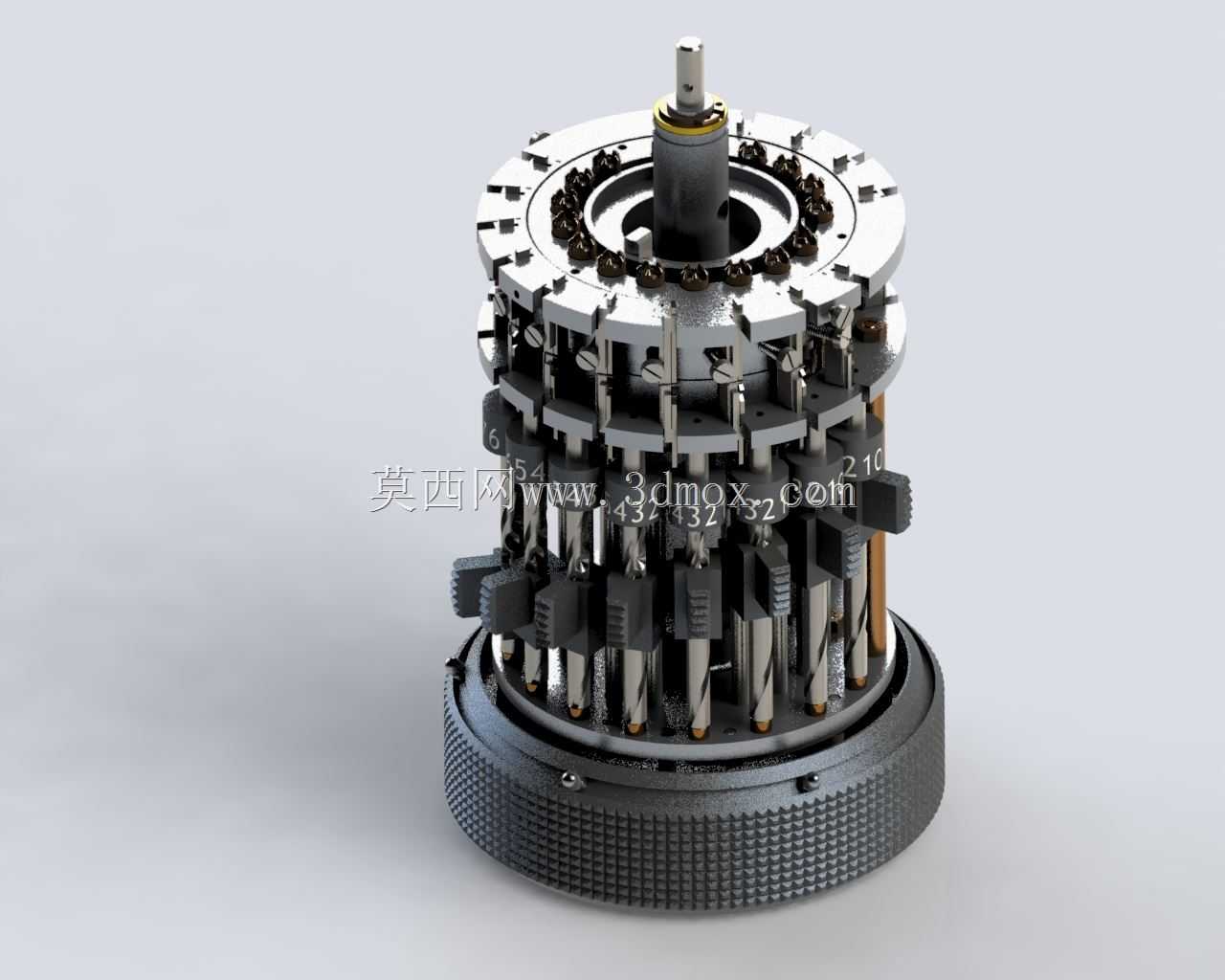

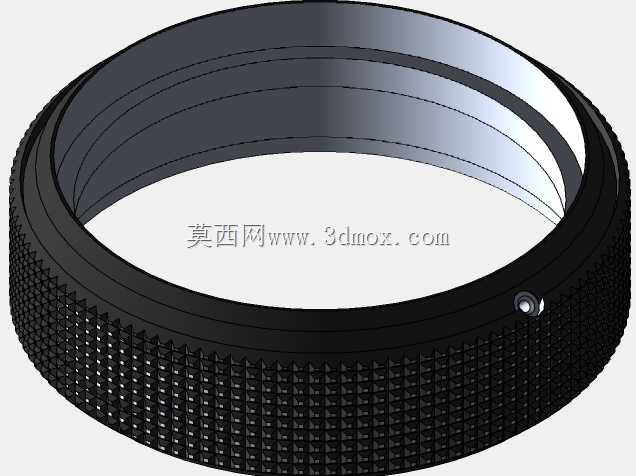

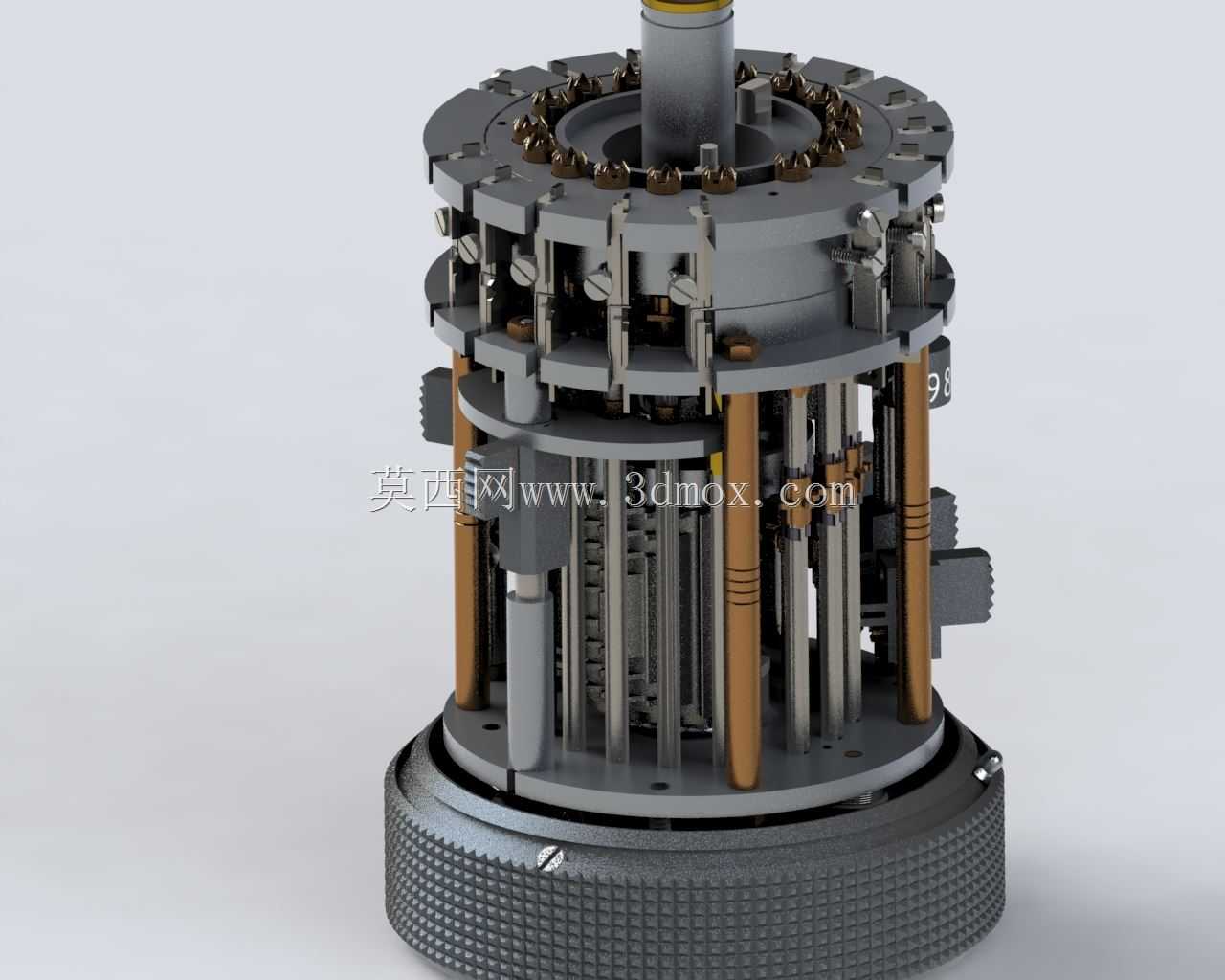

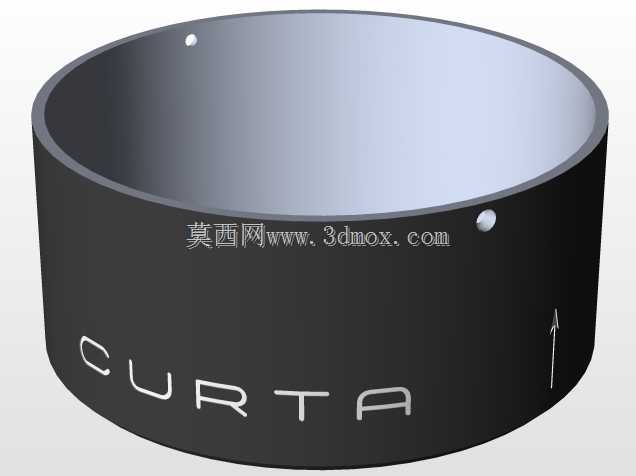

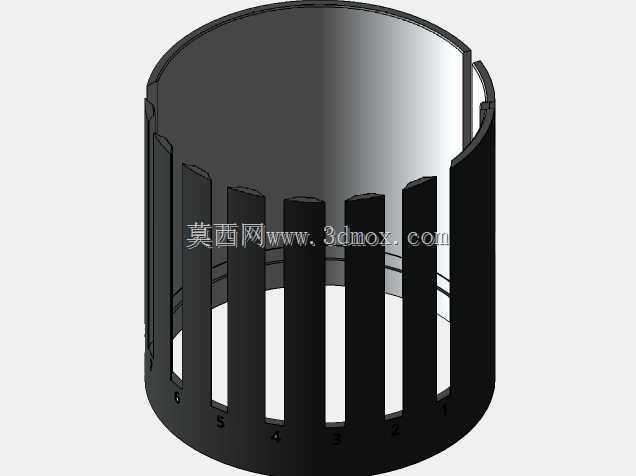

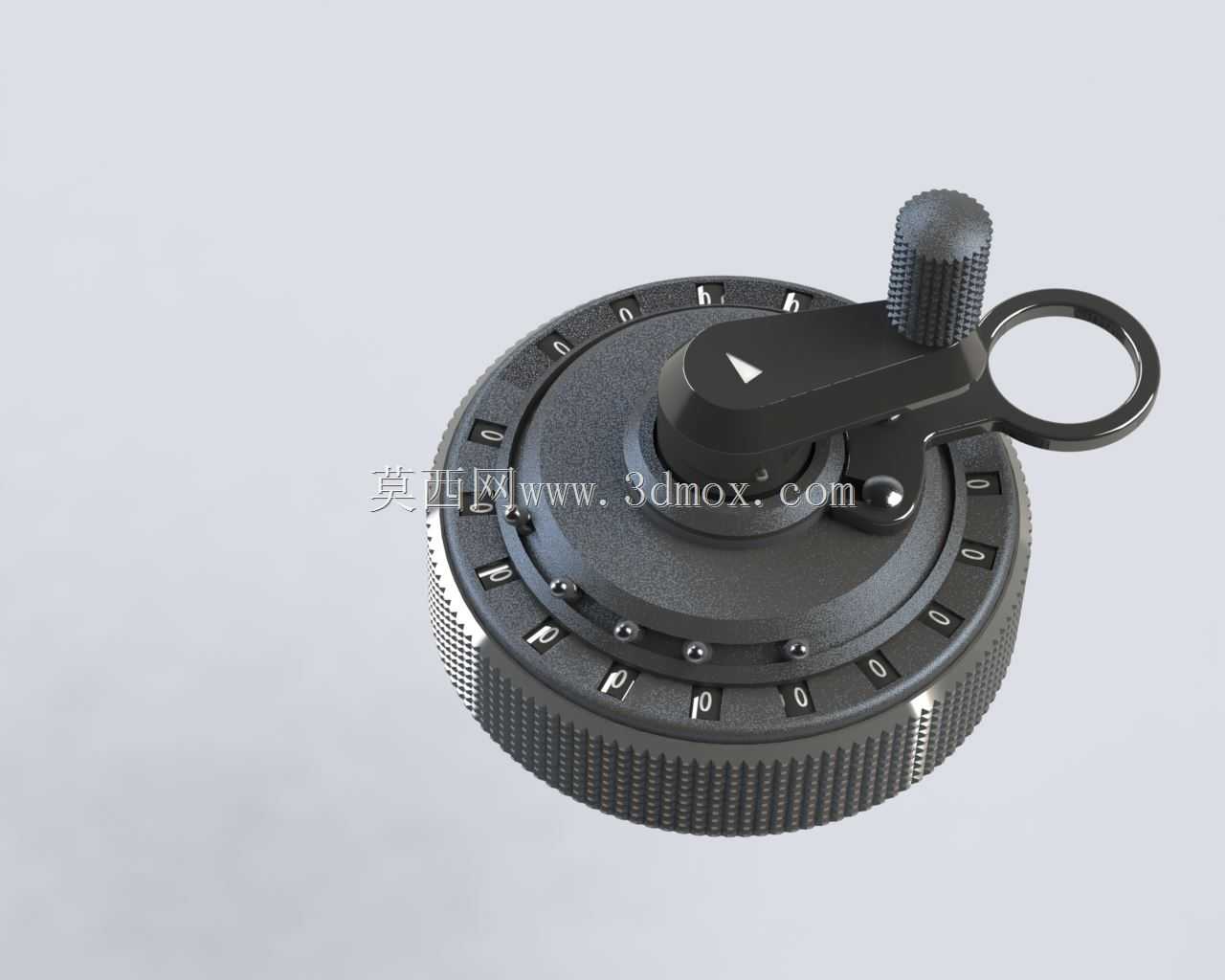

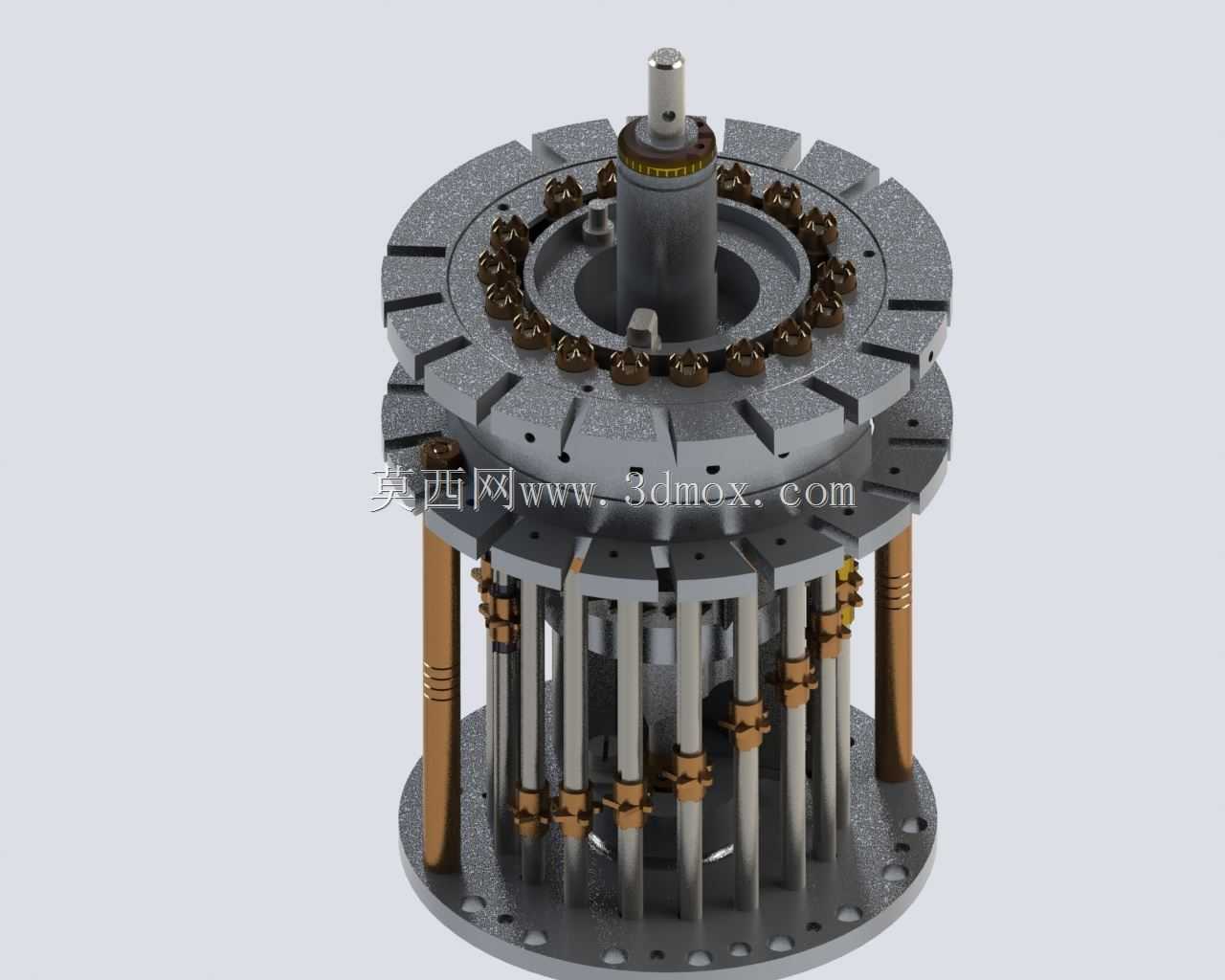

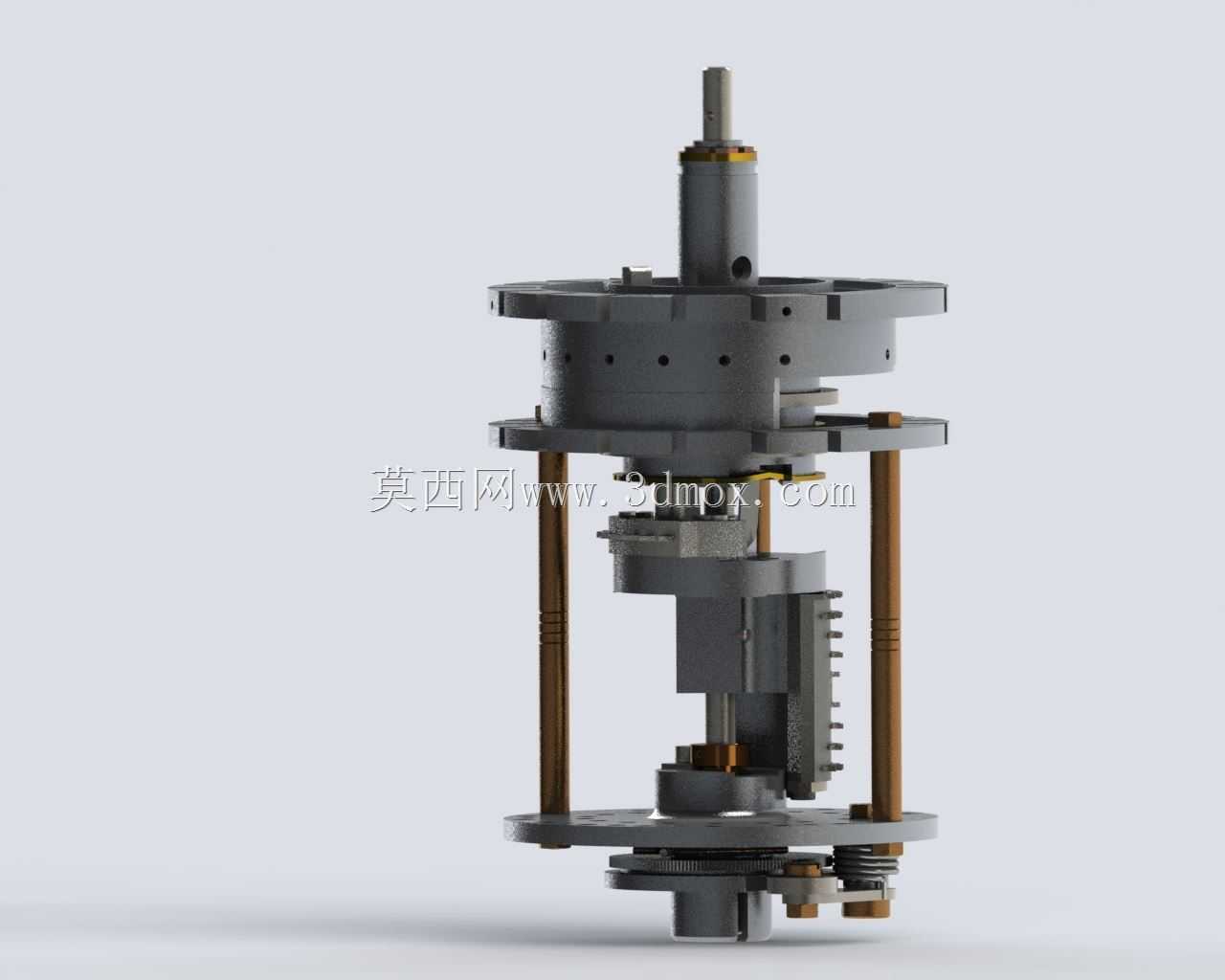

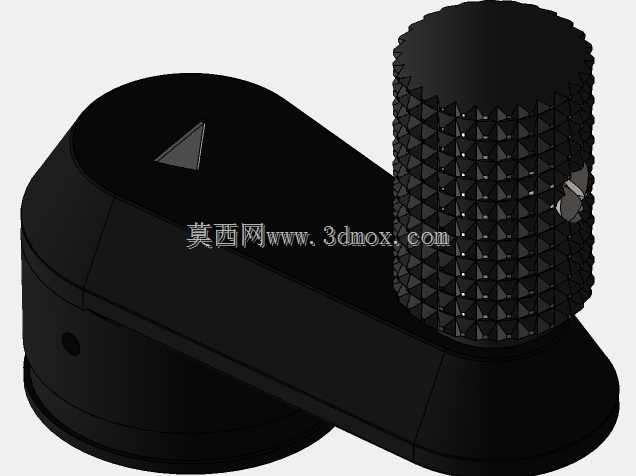

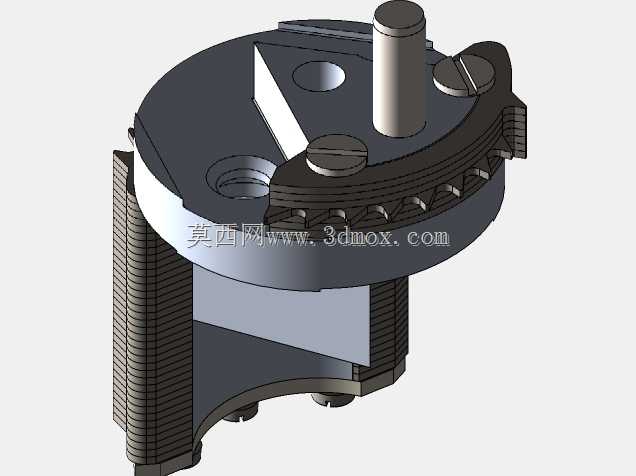

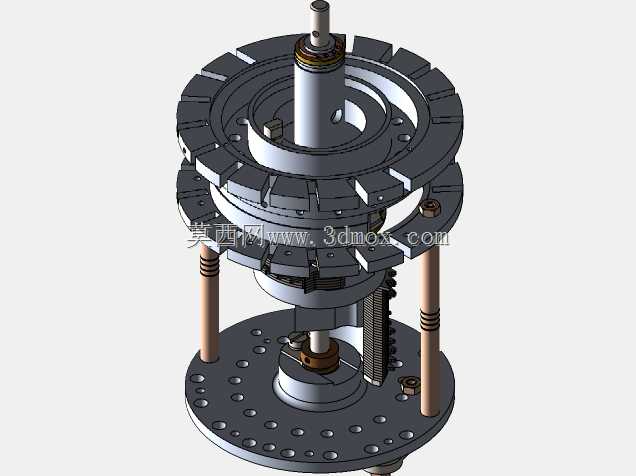

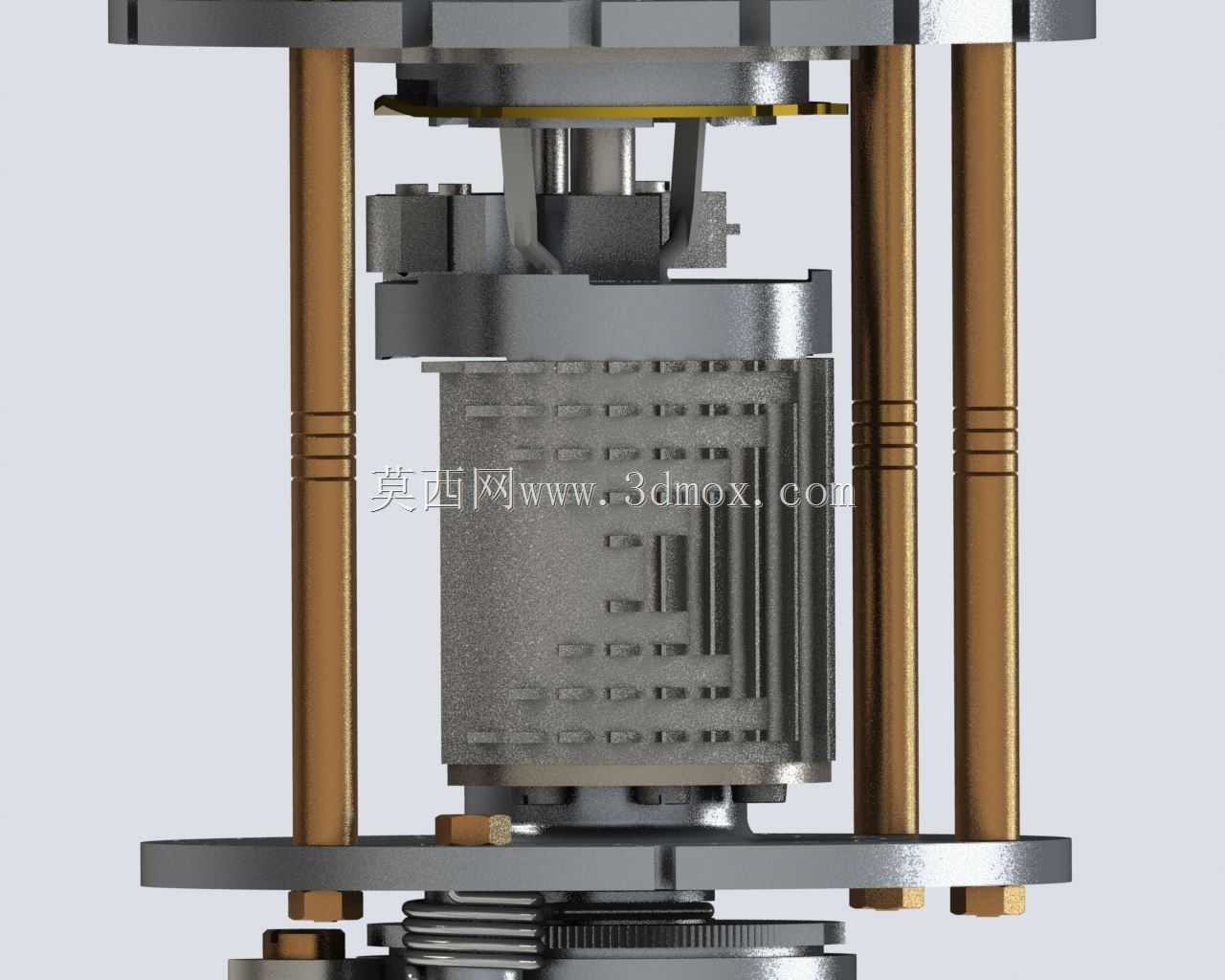

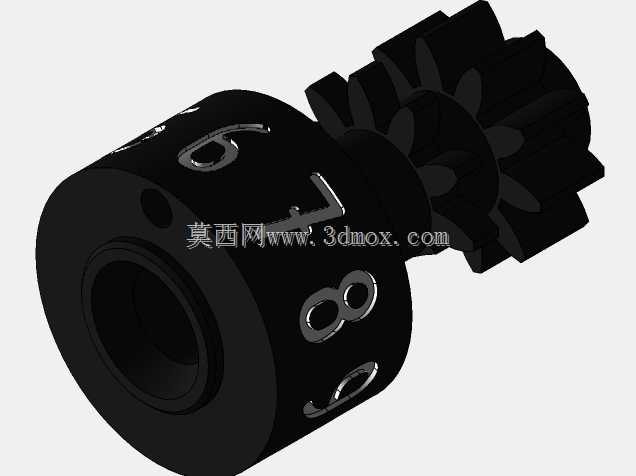

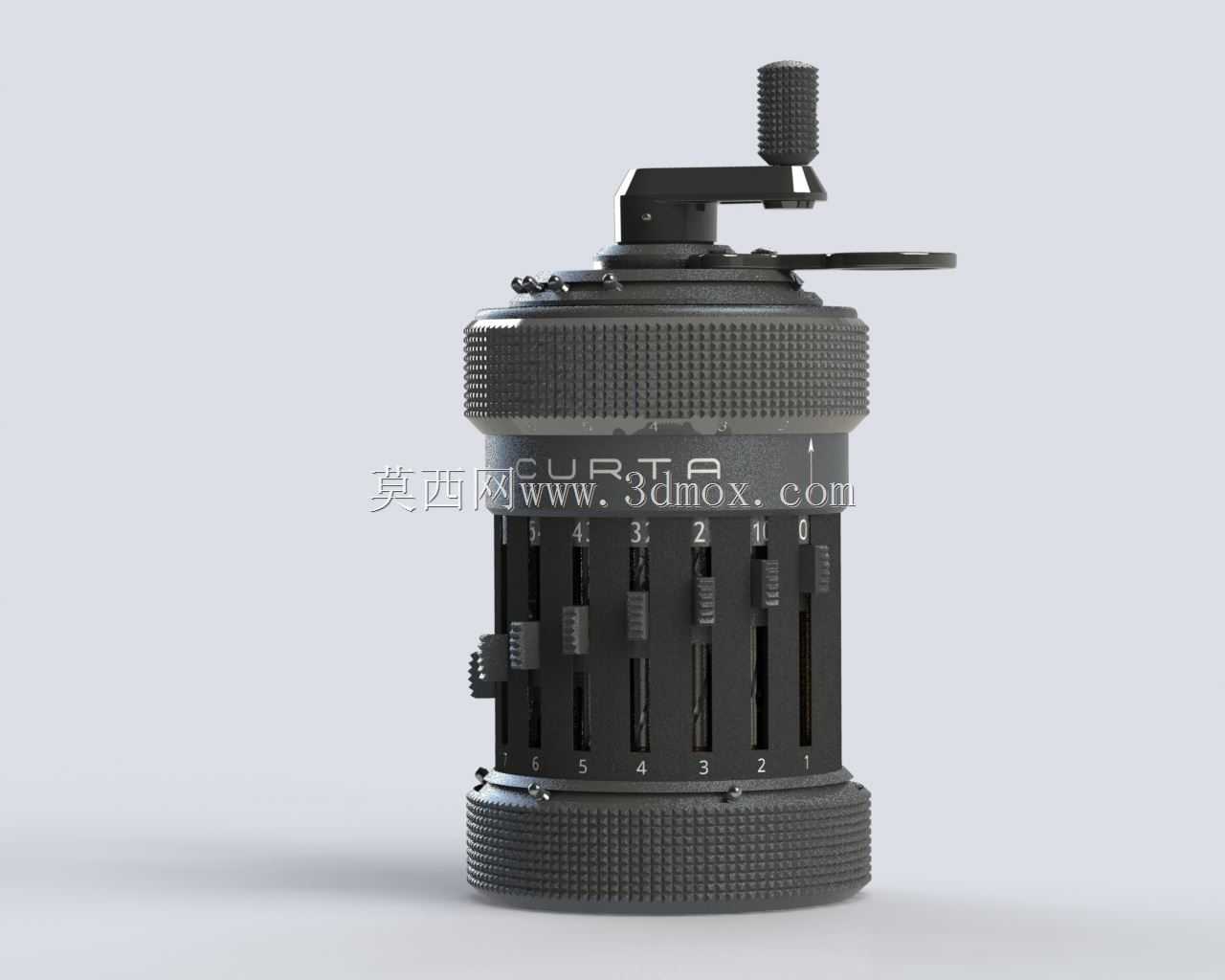

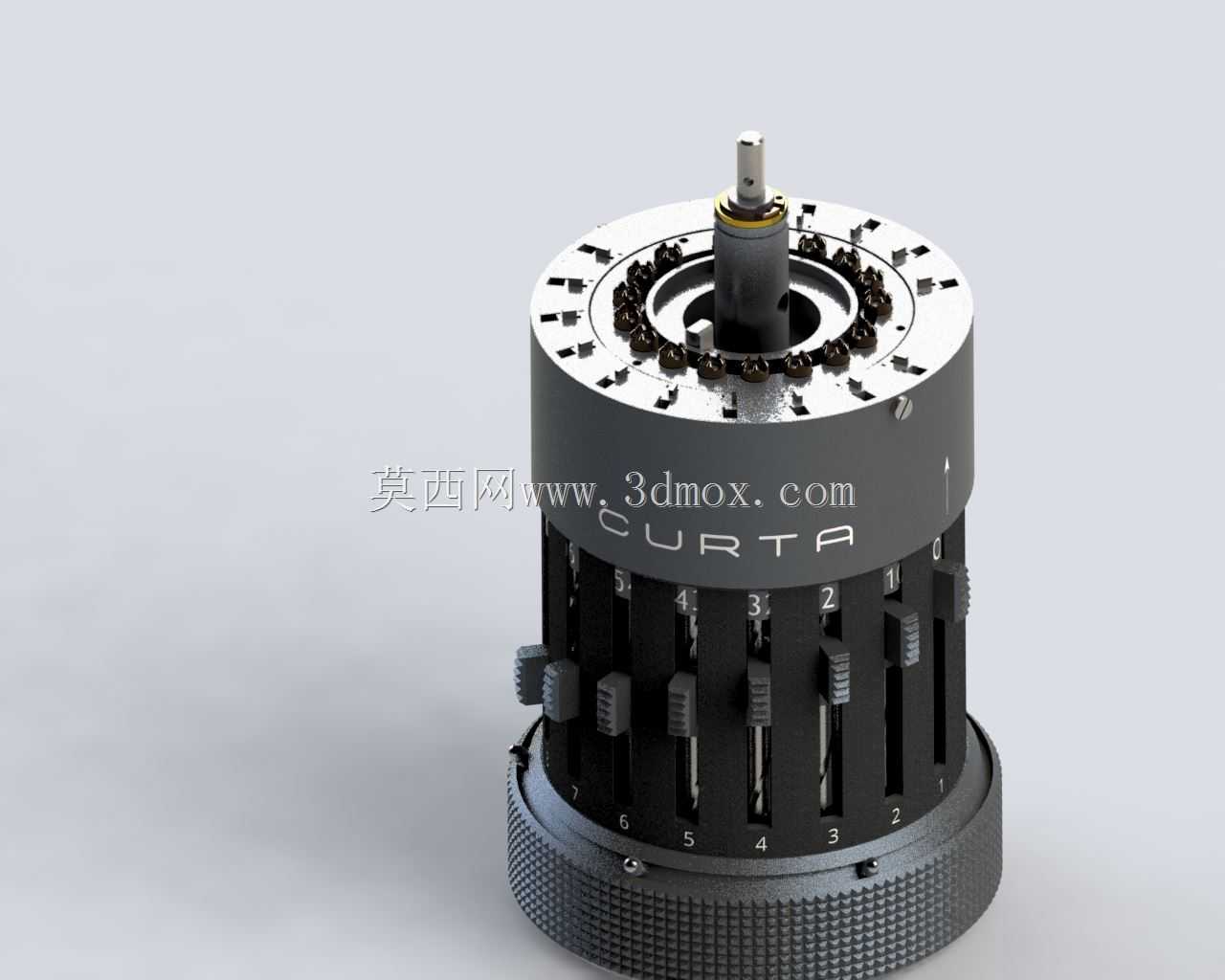

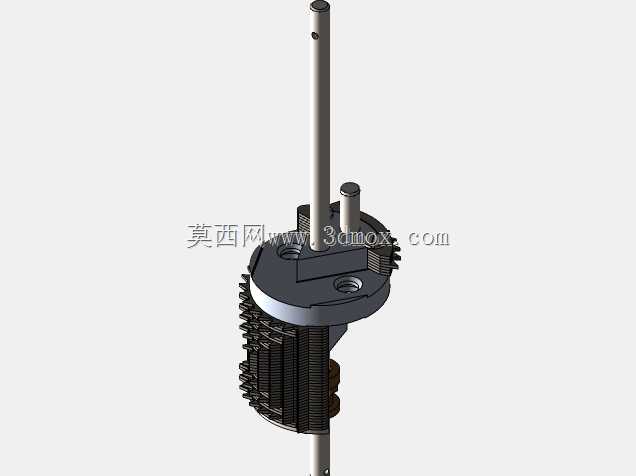

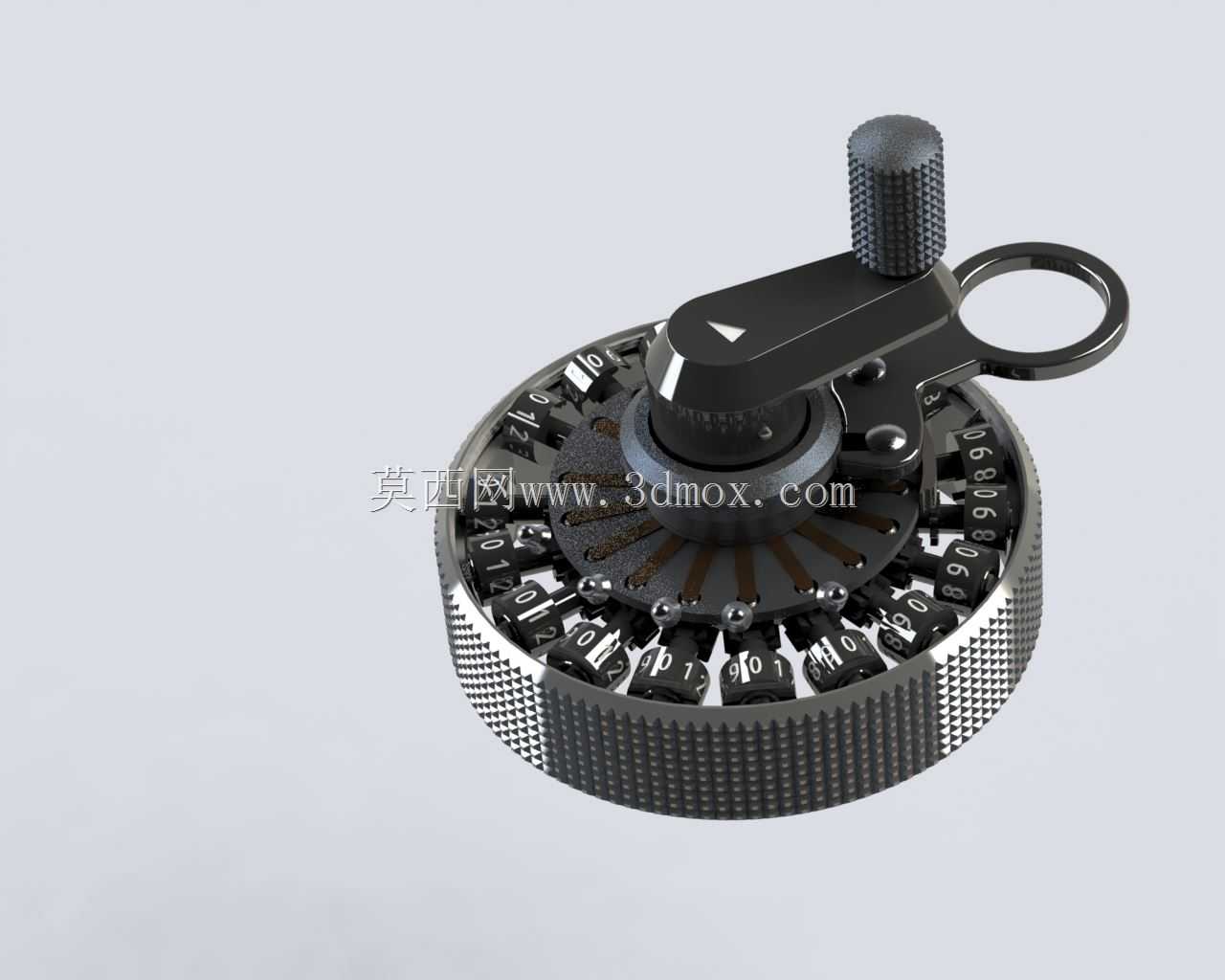

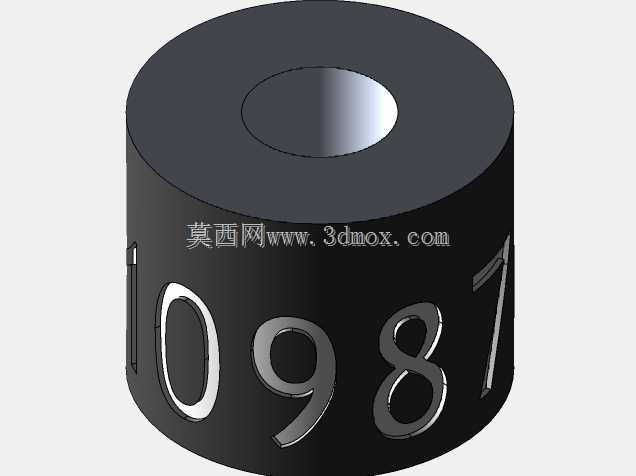

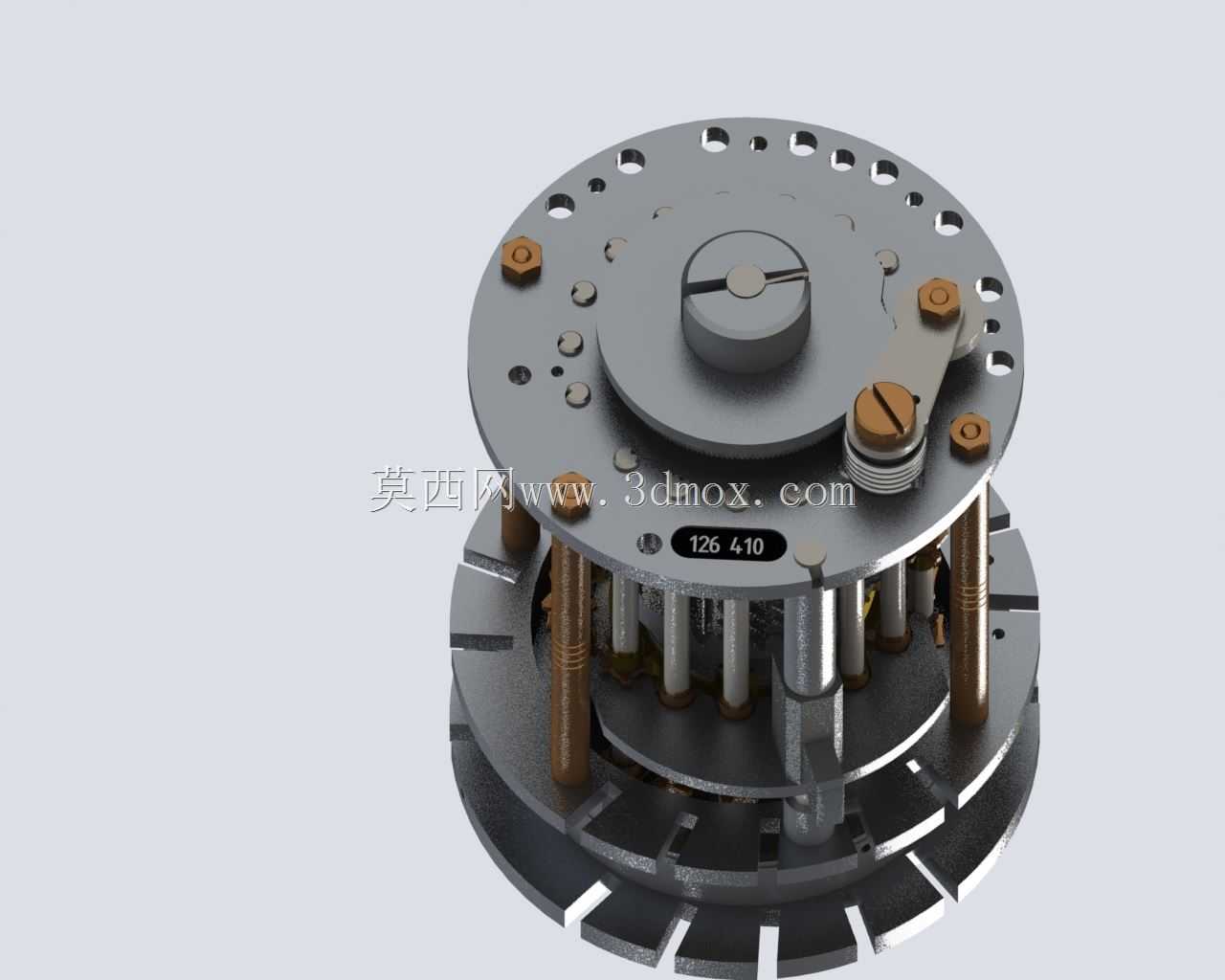

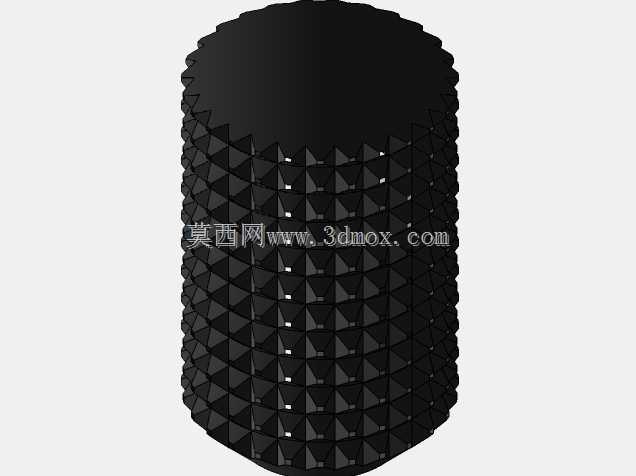

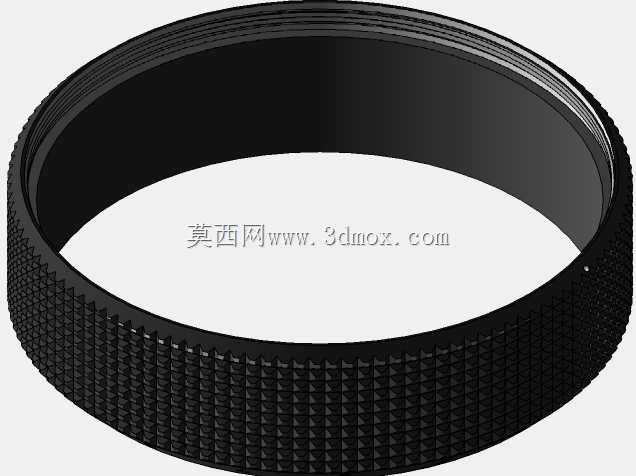

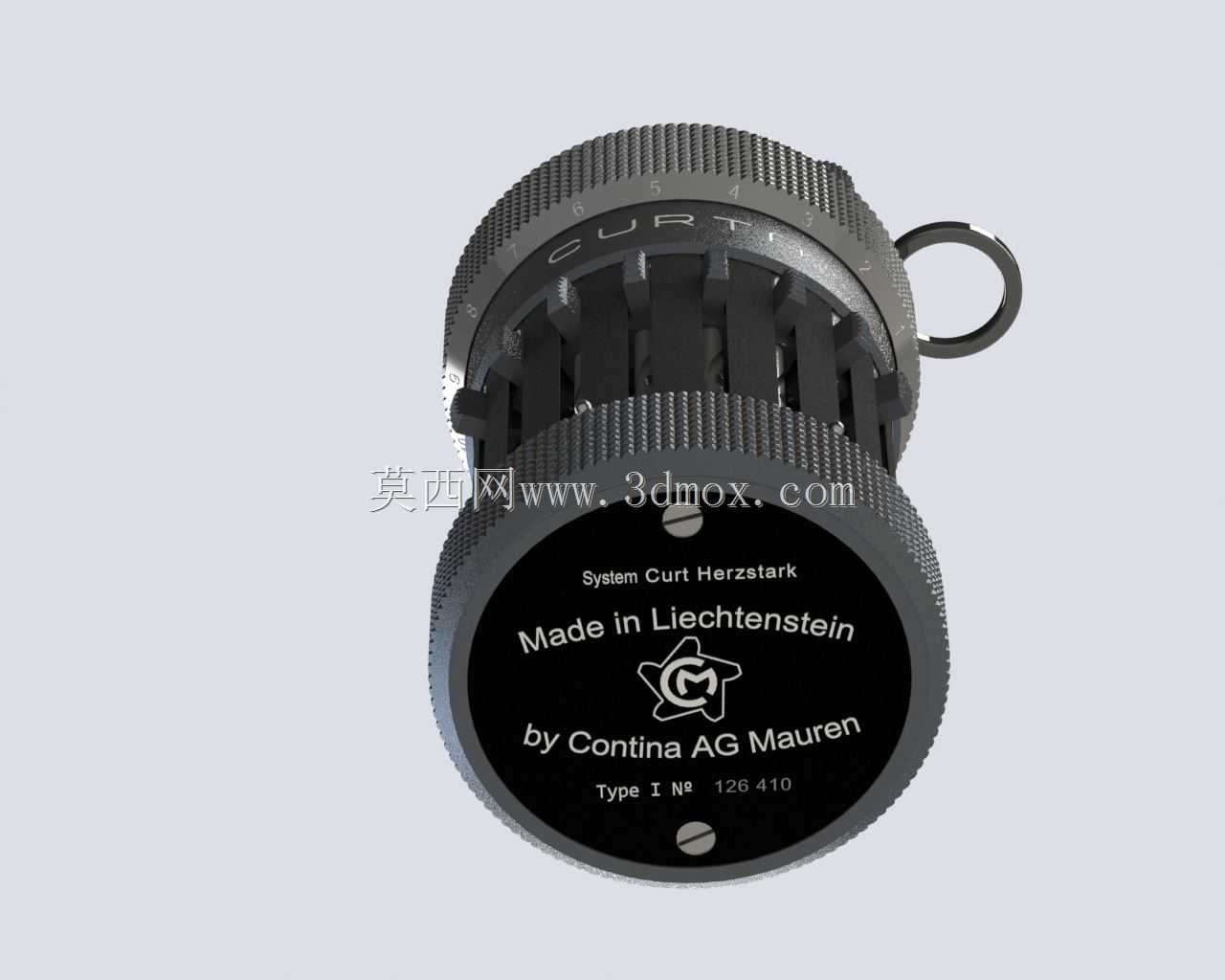

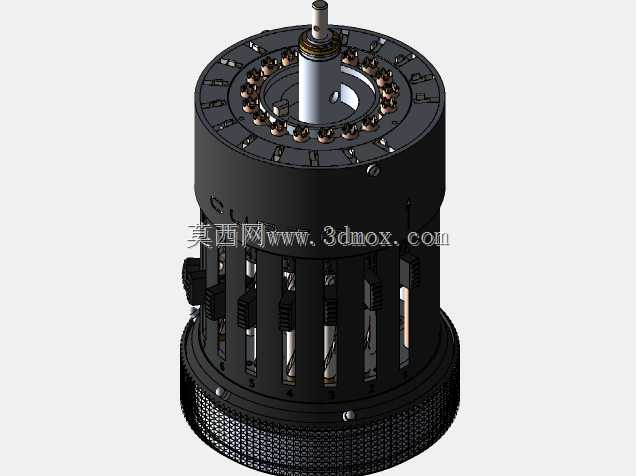

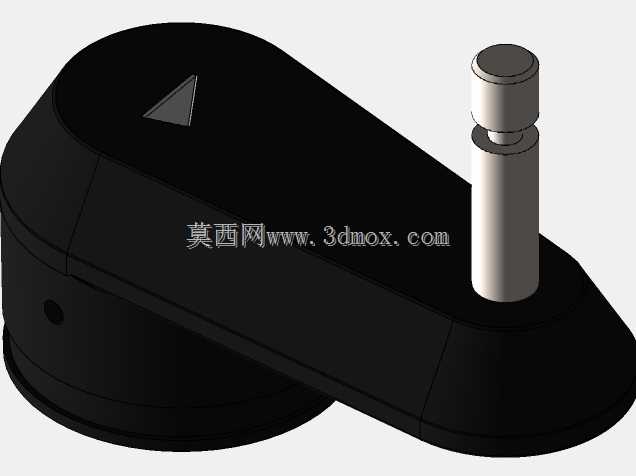

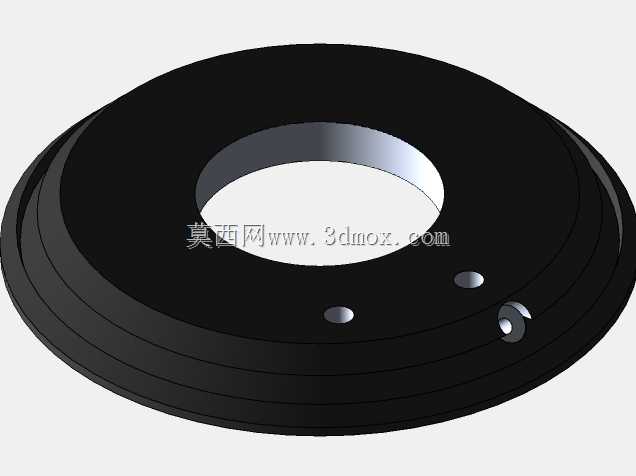

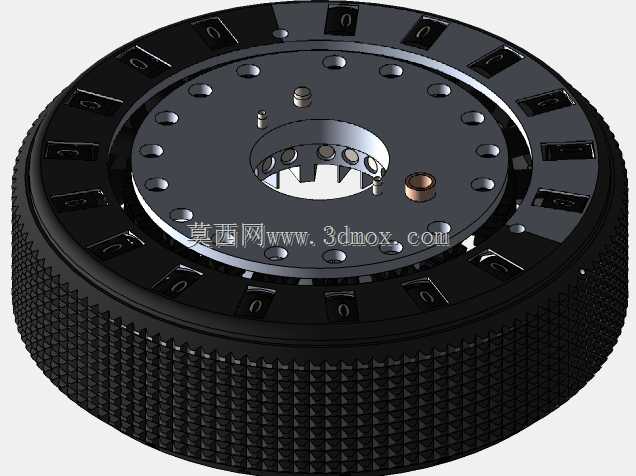

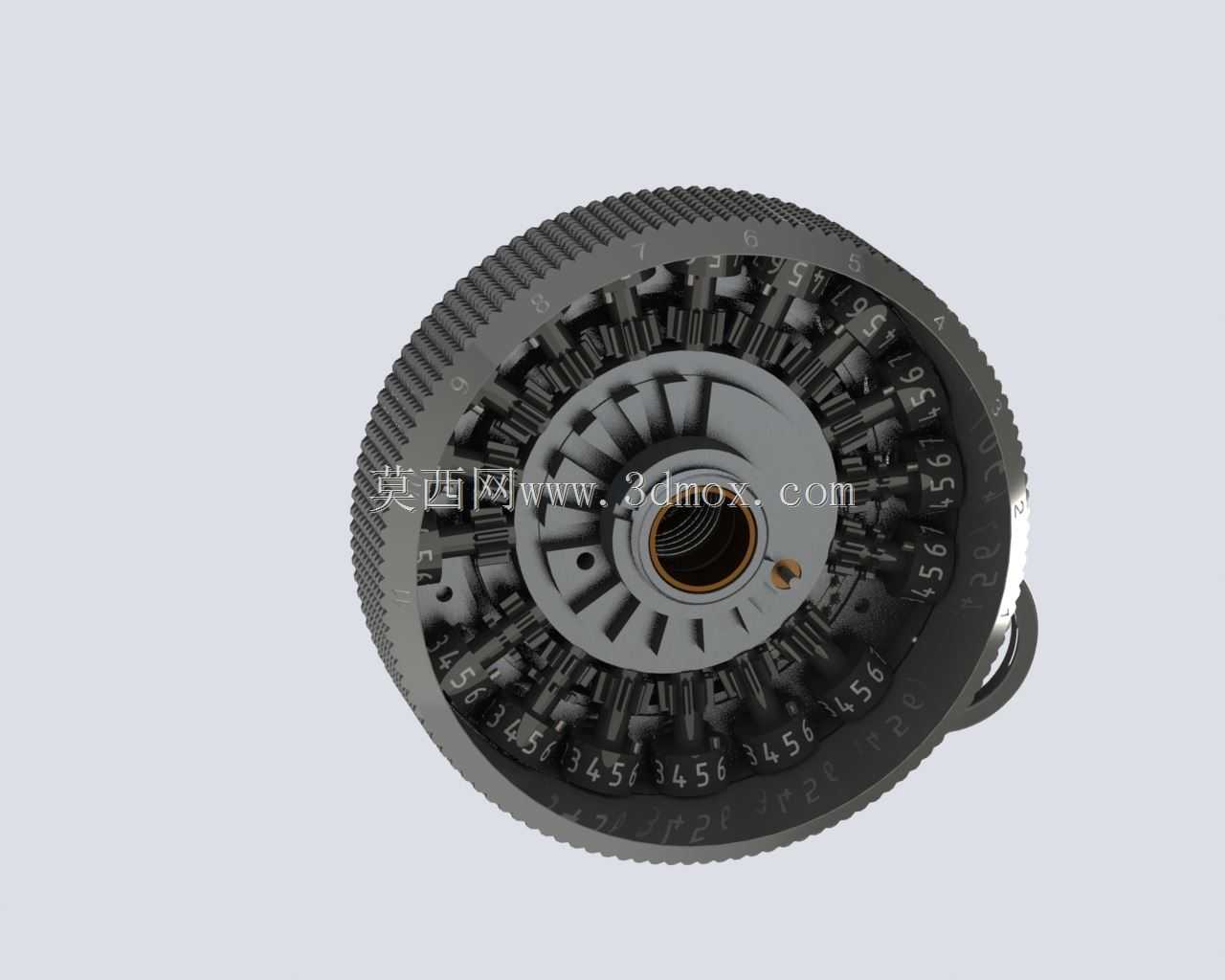

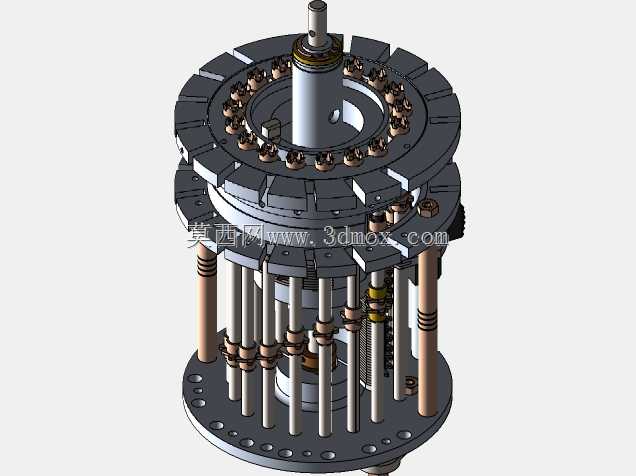

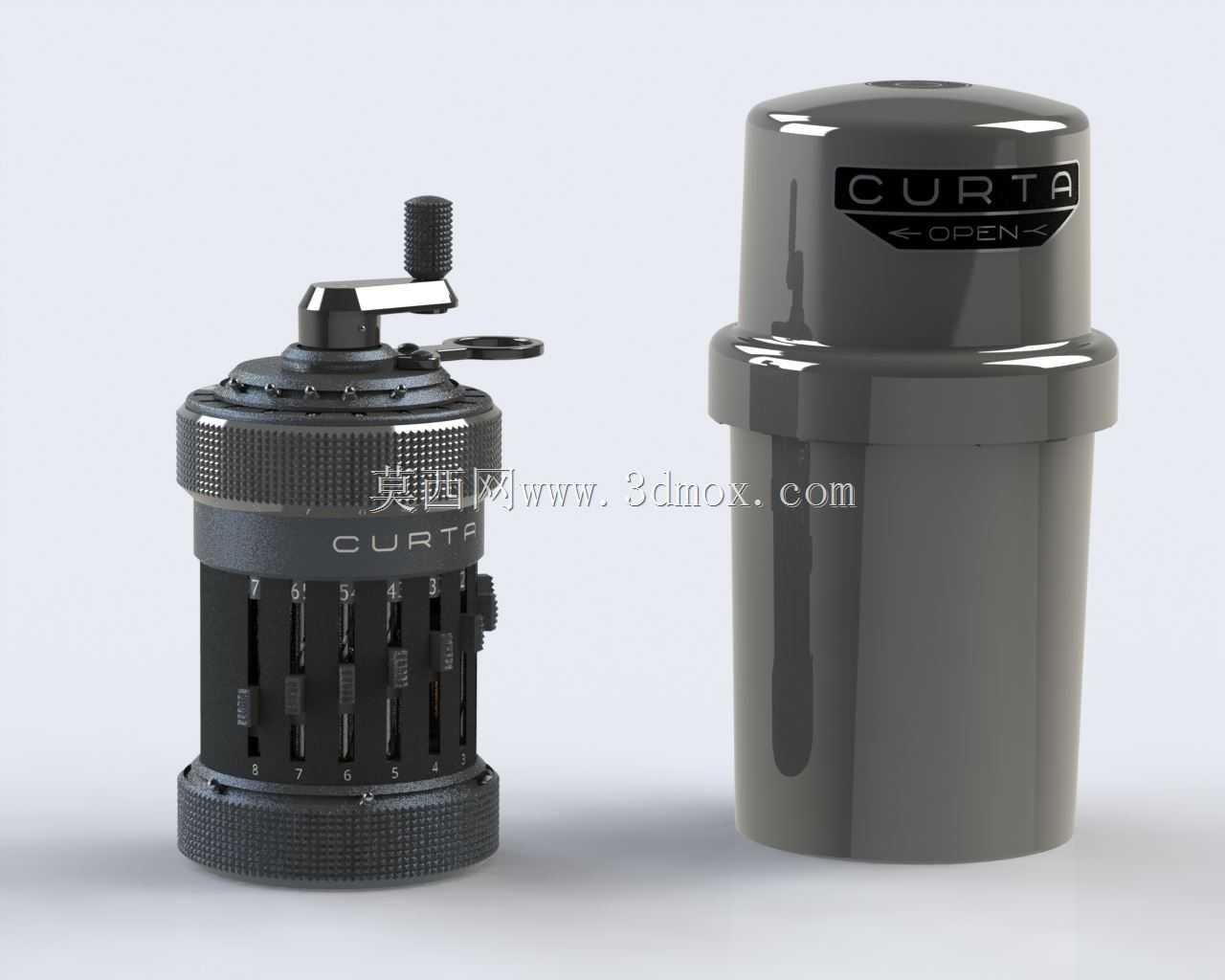

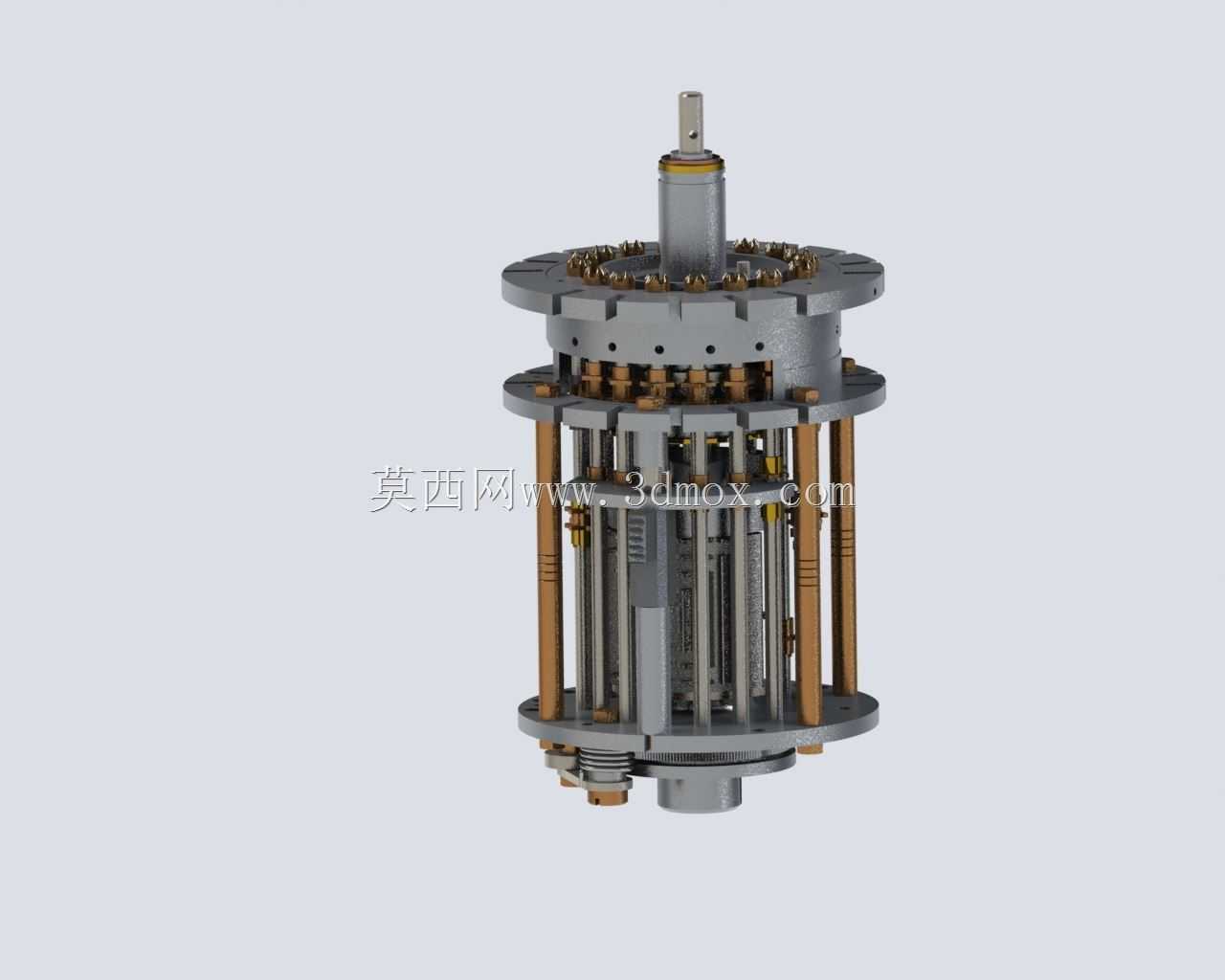

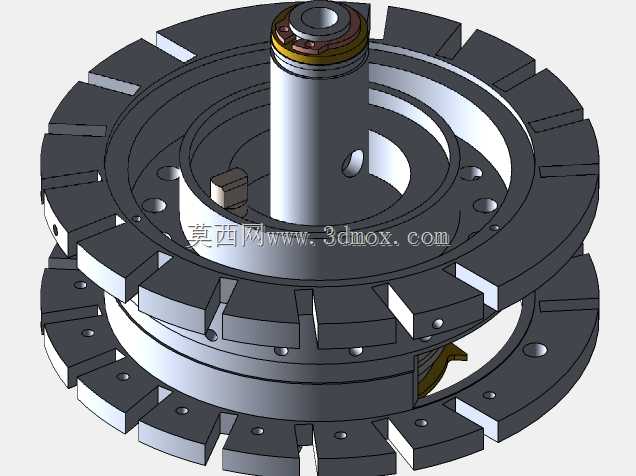

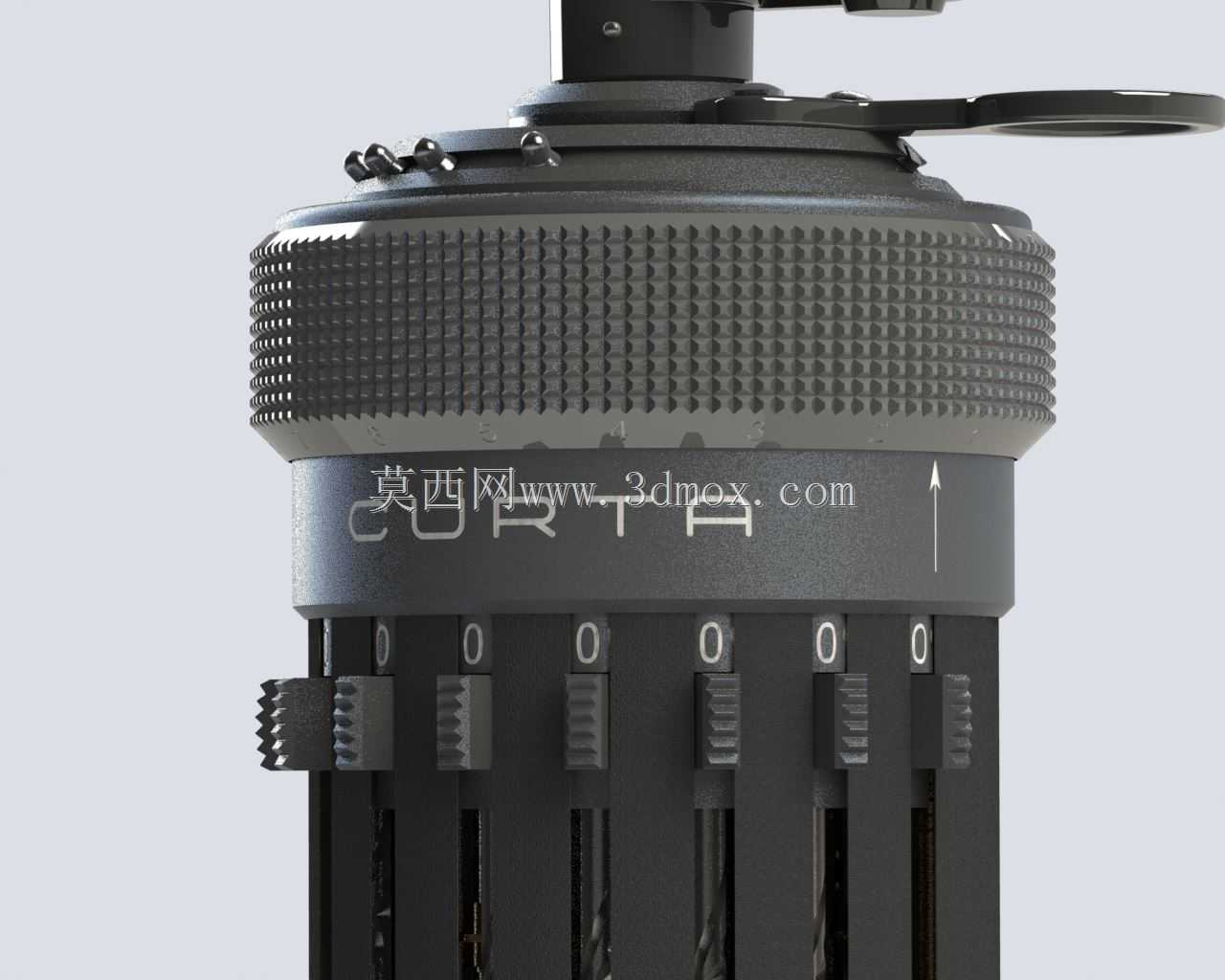

这款精密机械式计算装置，是纯机械结构实现数值运算的经典工业产品，主要应用于早期野外勘测、工程现场测绘、航空导航辅助计算等无电力供应的作业场景，能够在脱离电源的复杂户外环境下，为工程人员提供稳定可靠的四则运算支持，替代人工笔算完成多位数连续累加、累减、乘除等高频计算需求，大幅降低现场计算的出错概率，提升外业作业的效率。装置整体采用紧凑的圆柱式手持结构设计，整体尺寸适配成年人单手握持的操作边界，握持区域设计有防滑滚花纹理，即使在佩戴薄款劳保手套的工况下也能稳定持握操作，不会出现滑脱风险。顶部设置的摇柄是核心动力输入部件，通过摇柄的定角度旋转，驱动内部多层叠置的齿轮组、阶梯式累加轮系完成数值传递与进位动作，每一次摇转都对应固定的运算步进量，配合机身侧面排布的多组滑动拨钮完成初始数值输入，拨钮带有清晰的档位阻尼反馈，操作人员无需目视即可通过触感确认拨码位置，适配户外强光、弱光下的盲操作需求。机身周向设置的数值显示窗口采用窄缝式结构，能够有效阻挡户外沙尘、雨水侵入内部精密轮系，同时避免外部磕碰损伤示数轮片，所有滑动拨钮与摇柄的活动间隙都设计有细微的防尘挡边，适配野外多尘、潮湿的复杂作业环境。内部轮系采用模块化分层设计思路，将输入拨码轮、进位传动齿轮、累加计数轮、清零复位机构沿圆柱轴向依次堆叠排布，最大限度压缩径向占用空间，实现掌心尺寸的紧凑结构布局；每一组计数轮都配套独立的进位拨爪，能够在数值满十时精准触发高位轮片的步进动作，整套传动链的间隙控制在极小范围内，避免多次连续运算后出现累计误差，保证计算结果的精度。装置底部设置的旋转底座支持机身周向转动，配合顶部的操作部件即可完成运算模式切换与结果清零动作，所有操作部件都设置有限位结构，避免操作幅度过大造成内部轮系错位损坏。整套结构没有任何电子元器件，完全依靠精密机械传动实现运算功能，对加工装配精度要求极高，每一个齿轮的齿形、拨爪的角度、轮片的同轴度都需要严格控制公差，才能保证整套机构运转顺滑无卡滞，在数千次运算循环后依然保持稳定的精度表现，是精密机械设计领域极具代表性的经典作品，其紧凑布局思路、高可靠性防护设计、人机交互的细节处理，也能为现代手持工业设备的结构设计提供参考。
