复古弧形摆式邮政信件称重天平

　　这套摆式信件称重装置的结构原型来自早期邮政柜台与小型商贸称量场景，核心任务是在没有电子传感器的条件下，快速读取轻薄信件、小包裹、散装物料的重量。装置上方设置圆形承物盘，待称物件放置后，载荷通过中心立柱传递到杠杆—摆锤系统；下方弧形刻度板随平衡位置变化，由红色指针直接指示重量，使用者无需加减砝码即可完成读数，适合柜台高频、短时、重复称量。

　　从机构原理看，它并不是普通等臂天平，而是利用偏心摆锤和弧形刻度实现非线性或近似线性的重量显示。承物盘受到向下载荷时，上部连杆带动摆臂绕支点转动，重锤位置随之改变，直到重力矩与载荷矩重新平衡。弧形板的刻度分布需要结合摆锤质心、连杆长度、支点位置和指针半径共同确定，建模时不能只按外观拉伸，否则刻度间距、指针轨迹和摆臂运动关系会失真。

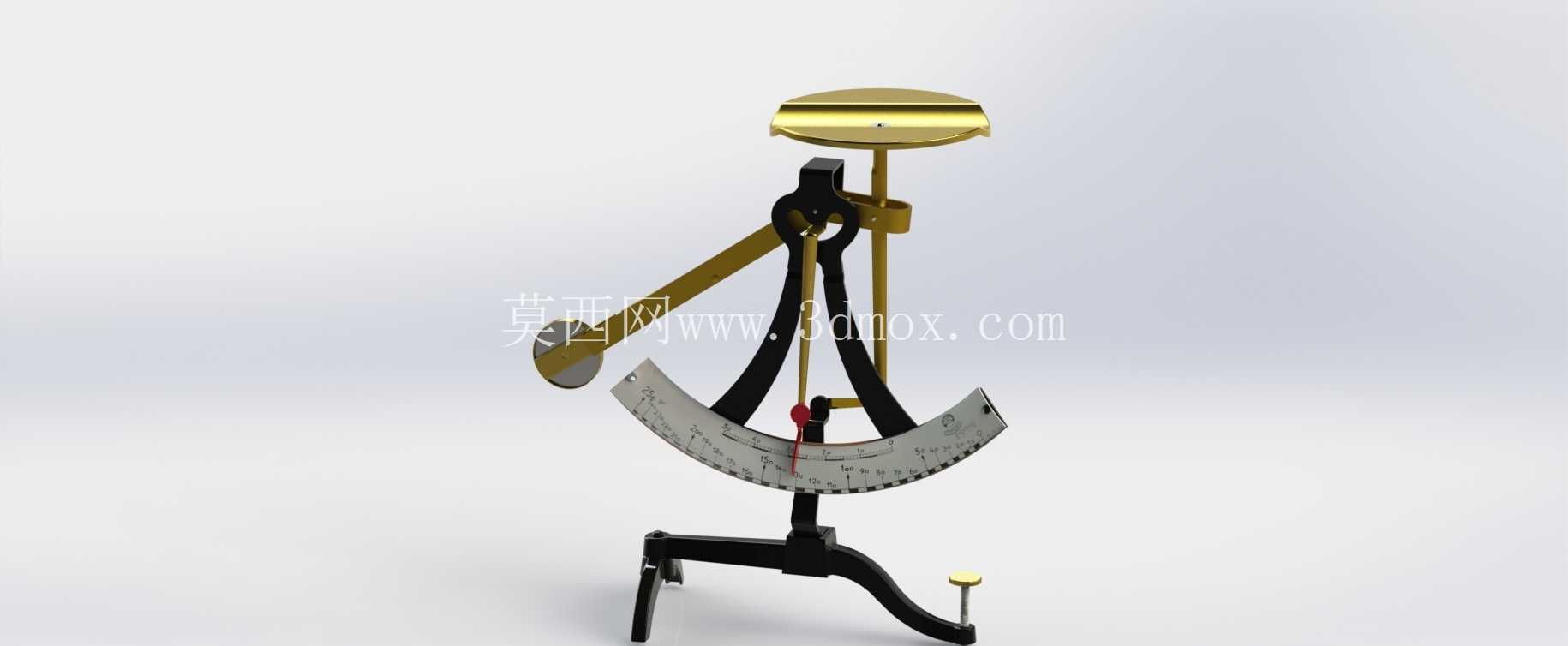

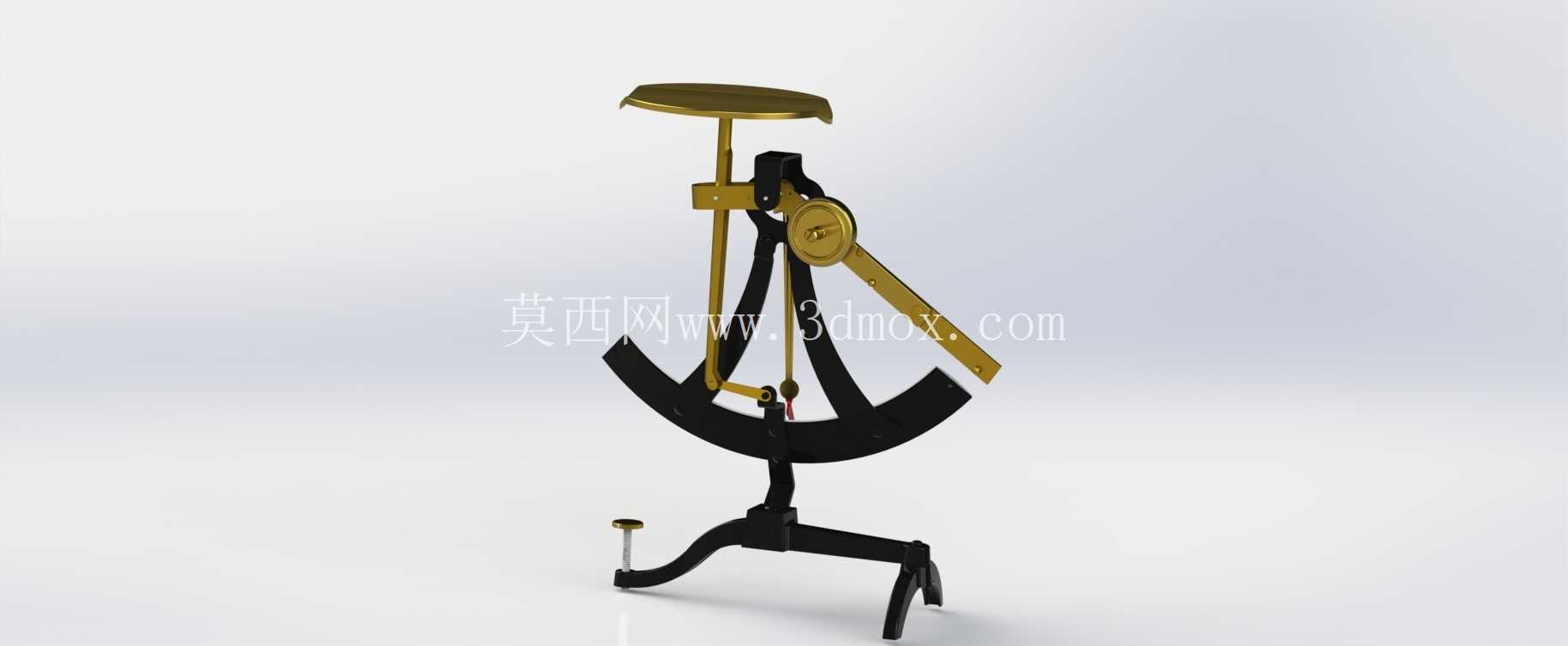

　　结构上，装置可拆分为承物托盘、中心支承柱、前后夹板、摆锤组件、弧形刻度盘、指针、底座和调平螺钉等部分。托盘采用浅圆盘形式，边缘略高，可减少信件或小型样品滑落；中心柱承担竖向导向与支承作用，两侧黑色夹板形成稳定框架，使摆臂在固定平面内摆动。底座采用三脚支撑思路，前侧两支点提供横向稳定，后部与立柱连接形成刚性骨架；底部可调螺钉用于补偿台面不平，保证称量前指针处于零位。

　　实际建模时应重点处理运动副关系。摆臂与机架之间是主旋转副，连杆与上部承力件之间保留铰接关系，指针与摆动件同步转动；弧形刻度板固定在机架前侧，不随摆臂运动。摆锤的外形虽然可以按装饰性金属件制作，但其质心位置直接决定量程和刻度，因此在三维设计中应单独建立配重实体，并通过质量属性检查重心坐标。若用于机构仿真，可给摆锤设置真实材料密度，再在托盘处施加逐级载荷，观察指针转角是否落在弧形刻度范围内。

　　外形尺寸方面，这类桌面衡器通常控制在较小占地范围内，底座宽度需大于摆锤左右摆动极限，高度则由托盘操作高度和刻度板可读半径决定。安装边界主要集中在底座接触面：三个支撑点应落在同一基准面上，台面需要水平、刚性足够，避免称量时装置晃动；立柱与底座连接处承受弯矩，螺钉或铆钉孔位需要保留足够边距。弧形刻度板前方不能设置遮挡件，指针与刻度面之间应保持小而稳定的间隙，防止摆动过程中摩擦卡滞。

　　设计思路上，金色承物盘、摆杆和配重件与黑色机架形成明显视觉区分，既符合老式机械衡器的装饰特征，也在功能上帮助识别运动件与固定件。弧形刻度板承担读数功能，其曲率中心应与指针回转中心匹配；若刻度板只是装饰件，可按外观曲面建模，若要用于原理验证，则应根据力矩方程推导各重量刻度对应的角度，再将刻度线投影到弧面上。

　　在行业应用中，这类机构可用于教学演示、复古柜台陈设、邮政博物馆展陈、小型手动称量设备概念设计，也可作为杠杆平衡、重力矩、弧形刻度标定的机械原理案例。对结构设计人员而言，它的价值不在于复杂零件数量，而在于支点、连杆、摆锤质心和读数机构之间的严密配合；对三维建模人员而言，完成外观只是第一步，真正需要保证的是摆臂运动范围、指针轨迹、刻度板位置和底座支撑边界在装配后彼此协调。

　　加工与装配层面，托盘和立柱可采用车削、铣削或钣金成形，机架夹板适合激光切割后折弯或铣削成型，弧形刻度板可采用薄金属板蚀刻、丝印或雕刻刻度。铰接处应控制孔轴间隙，过紧会增加摩擦，过松则造成指针抖动；摆锤端部若设置微调结构，可在标定阶段通过移动配重或增减垫片修正零位与量程。整体装置不依赖外部动力，维护重点在于铰接面清洁、支点磨损补偿和底座水平调整。

　　从使用流程看，空载时指针应指向弧形板起始刻度；放置信件后，摆臂短暂摆动并稳定在新的平衡位置，读取指针所指刻度即可。由于称量结果直接由机械平衡产生，装置对安装水平度、摩擦阻力和摆锤质量较敏感，因此设计时要让运动件尽量轻量化，同时保证摆锤具备足够恢复力矩。这样既能获得清晰的读数反馈，也能让复古衡器在展示和原理验证场景中保持稳定可靠的机械动作。
