台式多功能数字示波器精细三维建模

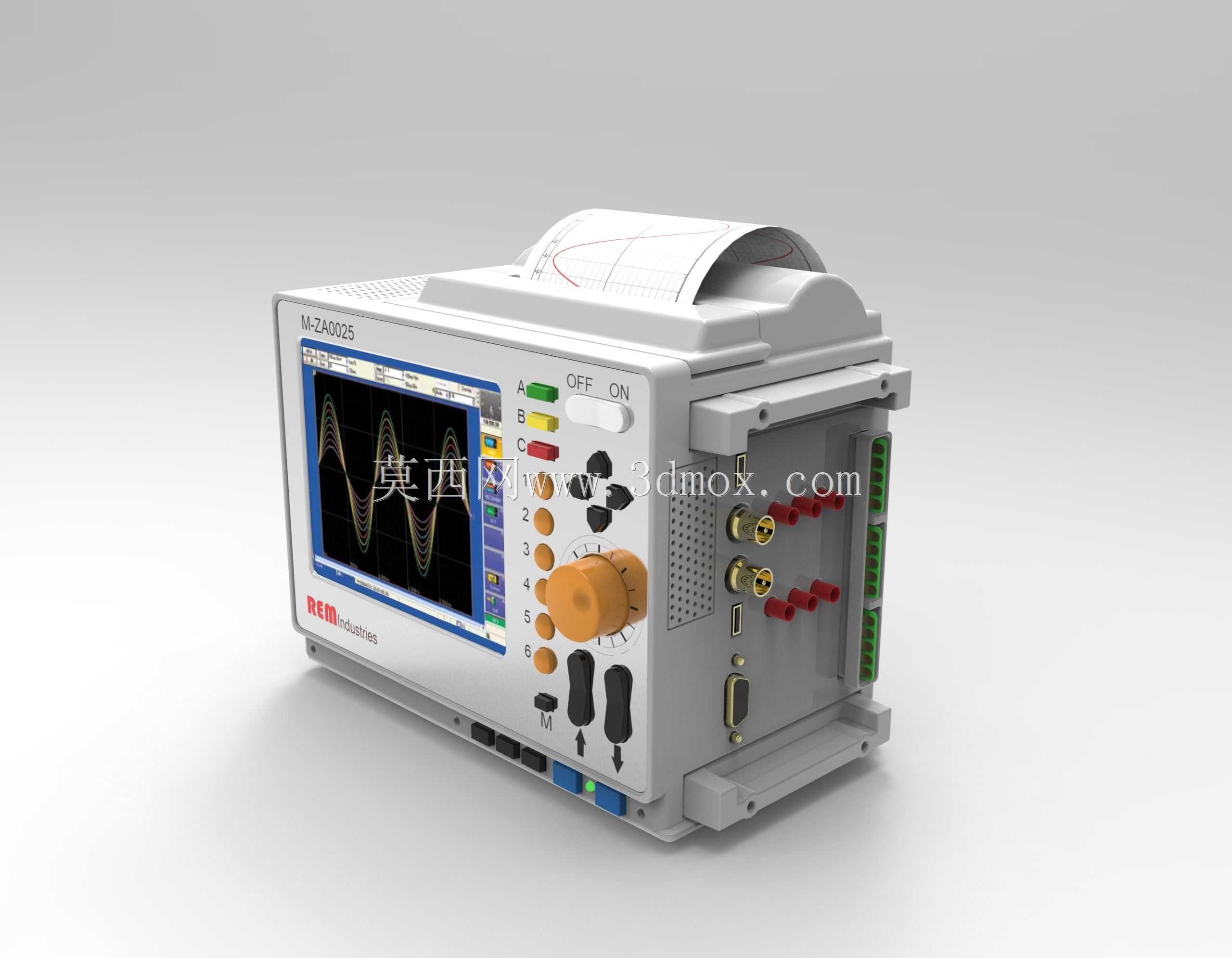

本次呈现的数字示波器三维模型，还原了台式通用测试测量仪器的完整结构与细节，可覆盖电子研发、工业产线检测、教学实验、设备运维等多场景的应用需求。在实际工业与研发场景中，这类示波器是电子信号观测的核心设备，能够捕捉、显示、分析不同频率的电信号波形，帮助工程师排查电路故障、验证电路设计合理性、校准电子设备参数，是电子实验室、产线质检工位、电气运维现场不可或缺的测试工具。从功能特性来看，模型还原的示波器集成了多通道信号输入接口，可同时接入多路测试信号完成同步比对观测；正面配备大尺寸显示屏幕，能够清晰呈现波形曲线、测量参数、通道状态等信息；操作区域排布了功能按键、调节旋钮、通道切换开关，不同功能的控件按照操作频率做了分区布局，高频使用的垂直灵敏度调节、时基调节旋钮放置在右手易操作的右下区域，功能按键按菜单操作、通道控制、触发设置做了区块划分，符合一线操作人员的使用习惯，降低误触概率。在设计思路上，整体采用台式集成化结构，机身做了边角圆弧过渡处理，既避免尖锐边角带来的磕碰风险，也适配实验室、工位的规整摆放需求；机身侧面预留了多类扩展接口，可兼容不同类型的测试探头、通讯传输模块，满足不同测试场景的扩展需求；顶部集成了热敏打印模块，可直接输出观测到的波形报告，方便现场测试时快速留存数据。从安装与摆放边界来看，该设备为台式放置结构，机身底部设计有防滑支撑脚垫，放置在水平工作台面时可保持稳定，无需额外固定安装；机身整体宽度适配常规实验台的摆放空间，后部接口区域预留了足够的接线操作空间，侧面散热格栅的位置避开了常接触的操作区域，既保证设备长时间工作的散热效率，也避免操作人员误碰高温区域。模型完整还原了设备的接口排布、控件细节、机身结构，可用于电子实验室场景搭建、教学演示动画制作、工业产线可视化建模等场景，精准还原真实设备的外观特征与结构比例。
