手持照相机无线遥控装置结构设计

　　在日常摄影作业、户外风光拍摄、棚拍商业创作以及延时摄影、长曝光拍摄等特殊场景中，相机机身自带的快门按键往往难以满足拍摄需求——直接按动机身快门容易造成机身抖动导致画面糊片，多人合影时拍摄者无法快速入镜，远距离布光拍摄时无法实时触发快门，这类场景下都需要配套的遥控装置来完成快门触发操作，这款照相机遥控器就是针对这类实际使用需求开发的手持控制配件。

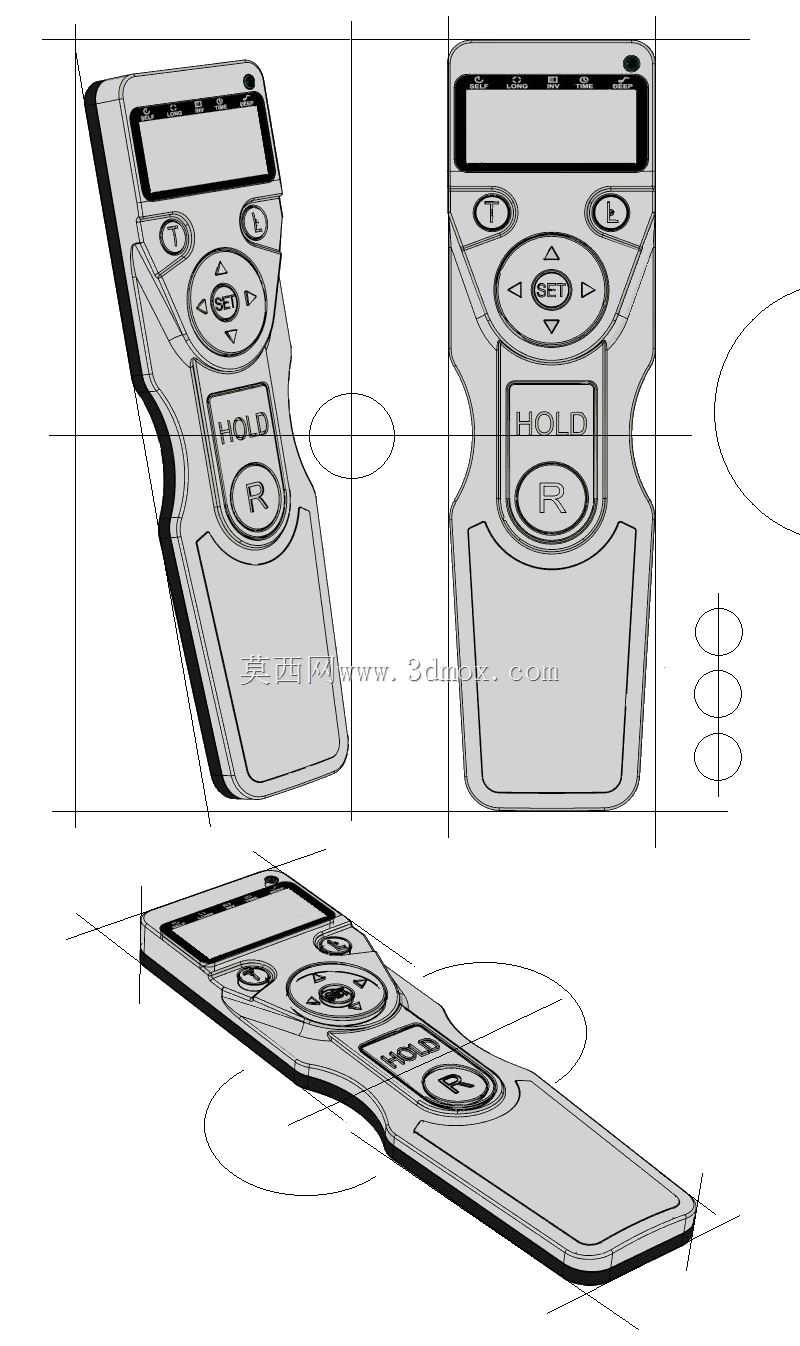

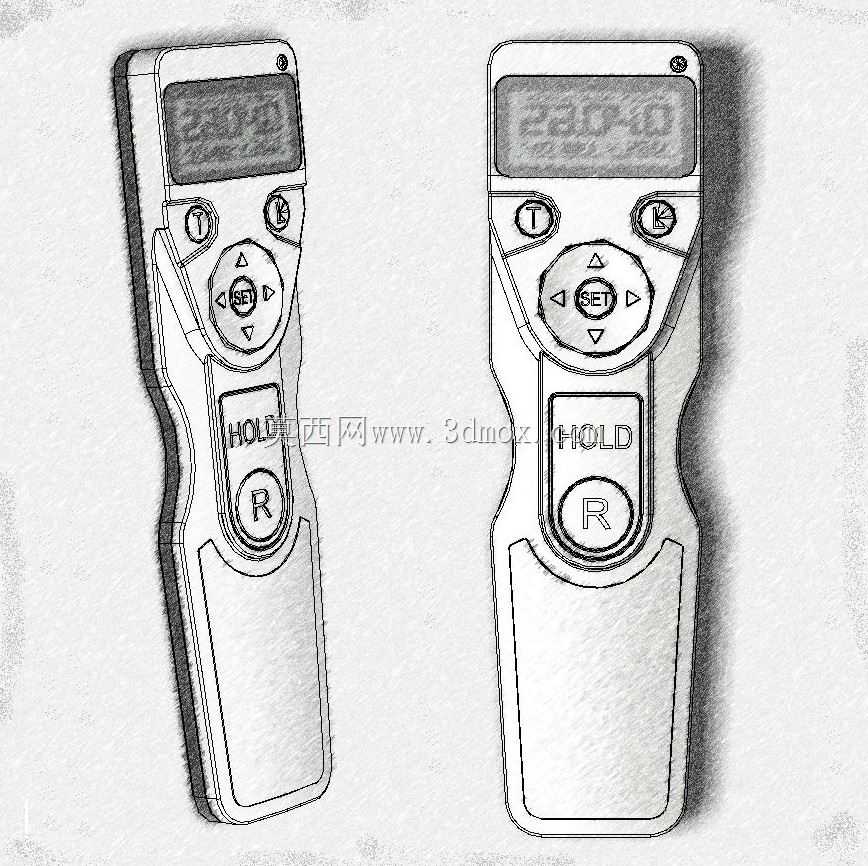

　　从实际使用场景出发，这款遥控器的设计首先考虑了手持握持的人机工程需求，整体外形采用贴合手掌弧度的圆润造型，边缘做了R2以上的圆角过渡，没有尖锐棱角，长时间握持拍摄不会产生硌手的不适感，整体尺寸控制在成年人单手握持的舒适区间，宽度不超过70mm，厚度控制在18mm以内，重量控制在30g上下，外出拍摄时放在摄影包侧袋、裤兜都不会占用过多空间，携带负担极小。按键布局集中在手指自然触碰的区域，快门触发按键做了凸起0.8mm的设计，表面带有防滑纹理，盲操作时可以快速定位按键位置，不需要低头查看就能完成触发操作，避免错过转瞬即逝的拍摄瞬间。

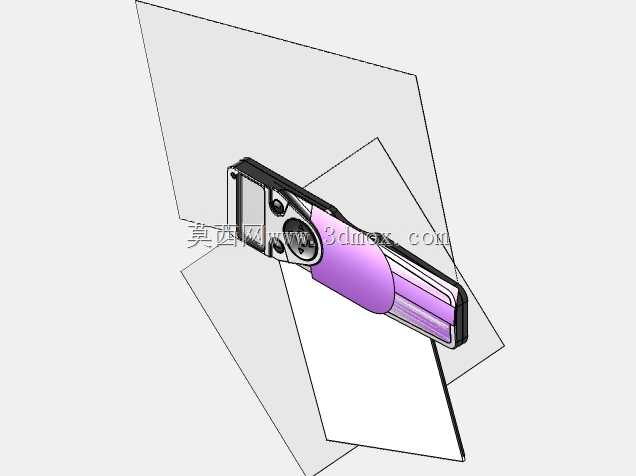

　　结构设计层面，这款遥控器的壳体采用上下扣合的装配方式，配合内部的定位柱与卡扣结构，不需要额外打胶就能实现紧密装配，接缝处的间隙控制在0.1mm以内，既可以避免日常使用中灰尘、少量溅水进入内部电路，也方便后期更换电池时的拆卸维护。内部的电路安装位预留了足够的避让空间，电路板与壳体之间设计有1mm的缓冲间隙，避免手持跌落时电路板直接受冲击造成元件脱焊。信号发射端的位置做了开窗设计，信号发射角度覆盖水平120度、垂直60度的范围，在距离相机10米以内的范围都可以稳定触发快门，不需要严格对准相机的信号接收窗口，实际拍摄时的操作容错率更高。

　　安装适配层面，这款遥控器不需要额外的固定支架，本身就是独立手持的结构，部分需要固定使用的场景下，壳体背面预留了1/4英寸的标准螺孔，可以直接固定在三脚架、灯架、摄影悬臂等常规摄影器材的连接位上，也可以搭配魔术贴绑带固定在相机握把、稳定器手柄上，满足不同拍摄姿势下的操作需求。针对不同品牌相机的信号协议差异，这款遥控器的内部电路做了通用化的信号匹配设计，可以适配市面上主流品牌的单反、微单相机的红外接收协议，不需要额外配对，装入电池后对准相机就可以直接使用，降低了使用者的操作门槛。

　　从功能特性来看，这款遥控器除了基础的单张拍摄触发功能，按键的行程设计做了两段式区分，半按按键时可以触发相机的自动对焦、自动测光功能，完全按下时才会触发快门拍摄，和相机机身自带的快门按键操作逻辑完全一致，使用者不需要改变操作习惯就可以快速上手，半按对焦的行程反馈力度控制在1.2N左右，全按触发的力度控制在2.5N左右，既可以避免误触，也不会因为按压力度过大导致手部抖动。针对延时摄影、长曝光拍摄的需求，这款遥控器的按键还支持锁定功能，把按键向上推动就可以保持快门触发状态，不需要一直按住按键就能完成B门长曝光拍摄，拍摄星空、光绘、车流轨迹这类长曝光题材时，可以大幅降低长时间按按键的手部疲劳。

　　设计过程中还充分考虑了户外使用的环境适应性，壳体选用耐候性较好的ABS工程塑料材质，可以在-10℃到45℃的环境温度下正常使用，不会因为低温出现壳体脆裂、按键卡滞的问题，也不会因为夏季高温放在车内出现壳体变形的情况。电池仓采用滑盖式设计，搭配橡胶密封圈，更换通用的纽扣电池就可以持续使用半年以上，不需要频繁更换电池，电池仓的卡扣做了防脱落设计，滑盖打开后不会和壳体完全分离，避免户外更换电池时零件掉落遗失。

　　在实际的摄影作业流程中，这类遥控装置虽然体积不大，但却是提升拍摄成功率、拓展拍摄场景的重要配件，不管是个人摄影爱好者日常外出拍摄，还是商业摄影团队棚拍作业，或是野生动物拍摄、体育赛事拍摄这类需要远距离隐蔽操作的场景，这款遥控器都可以稳定完成快门触发的核心功能，结构设计上没有多余的冗余结构，所有的造型、结构设计都围绕实际使用需求展开，没有为了外观花哨增加不必要的结构，整体可靠性更高，也更符合摄影器材轻量化、实用化的设计趋势。
