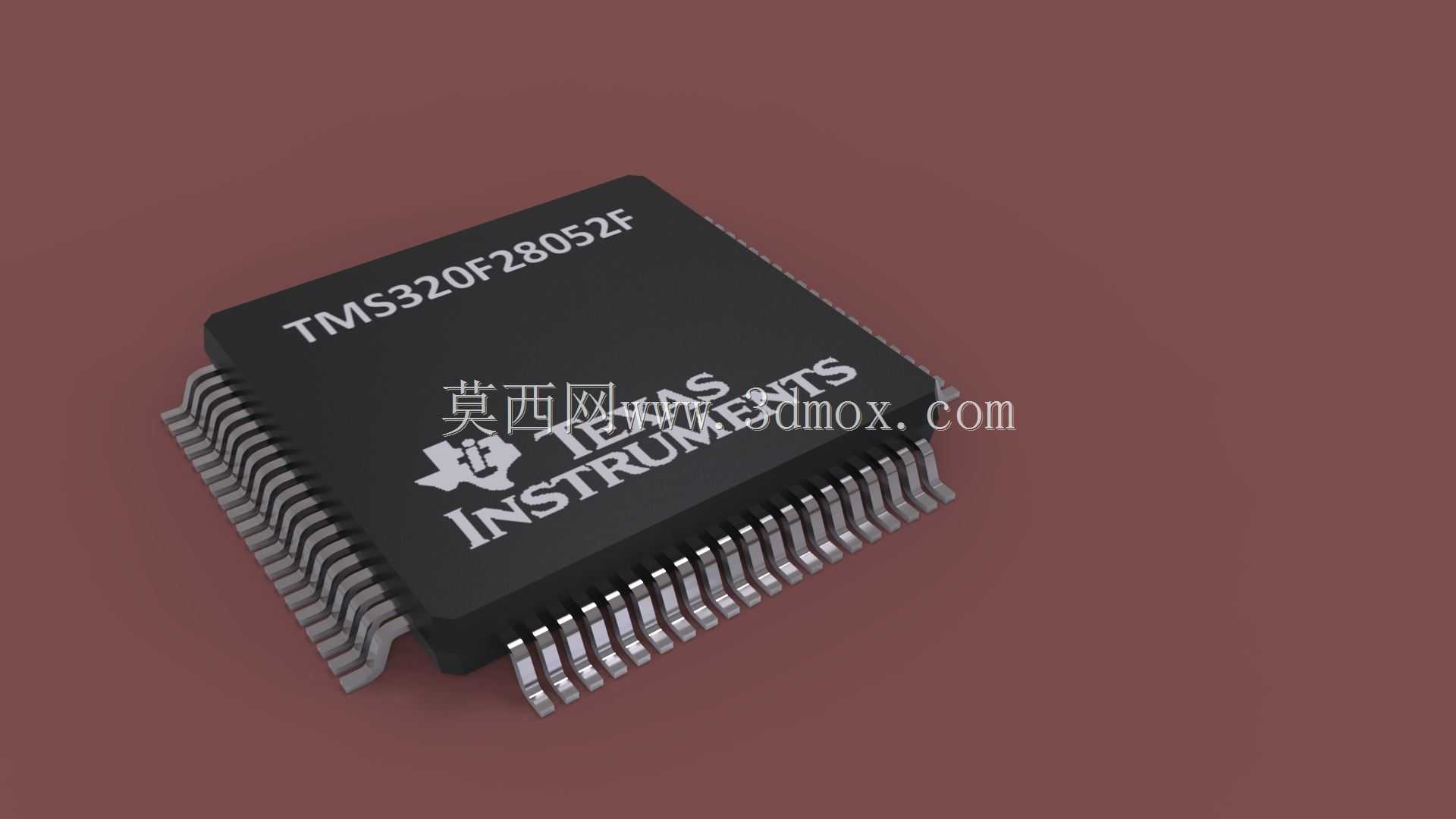

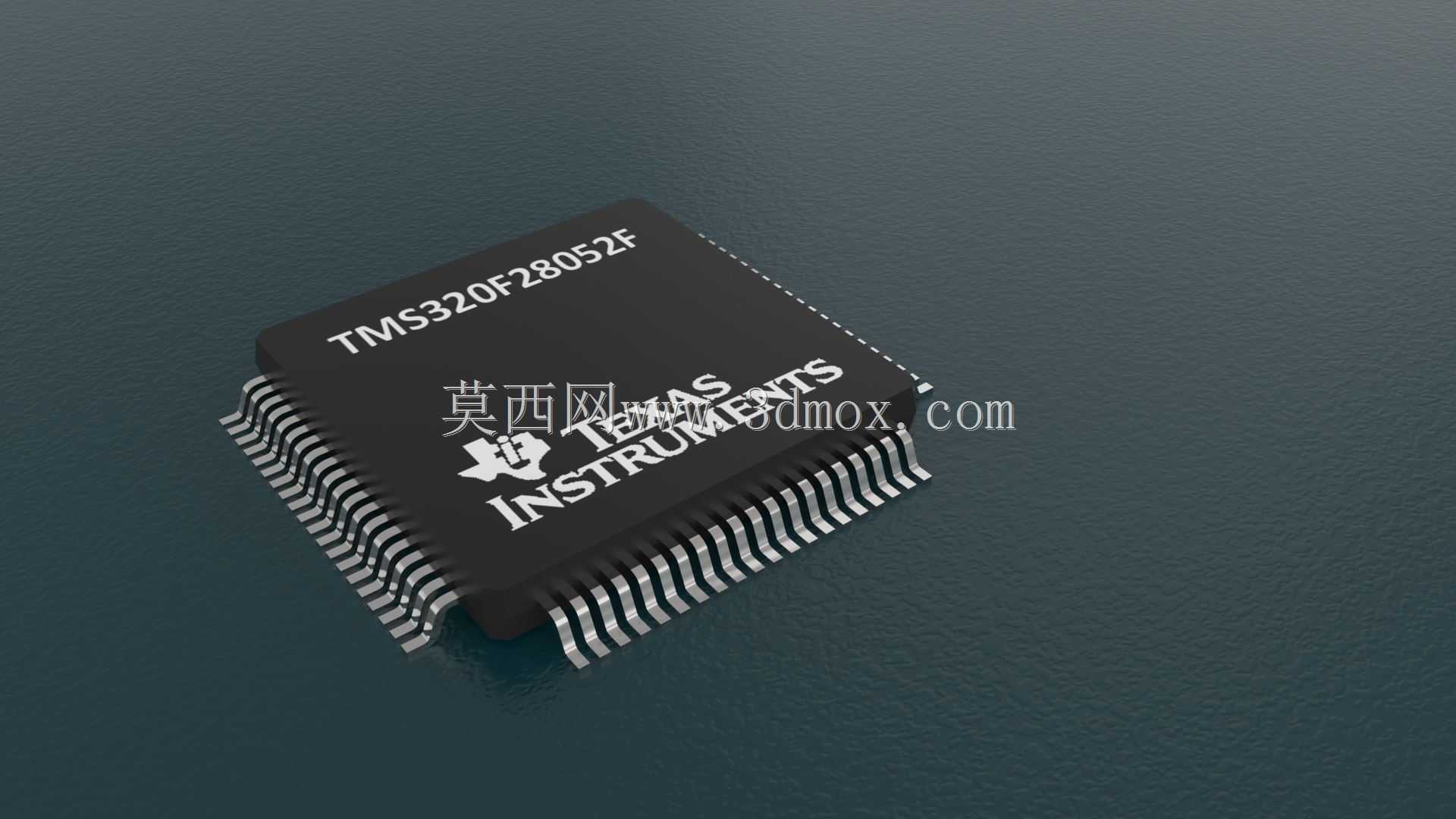

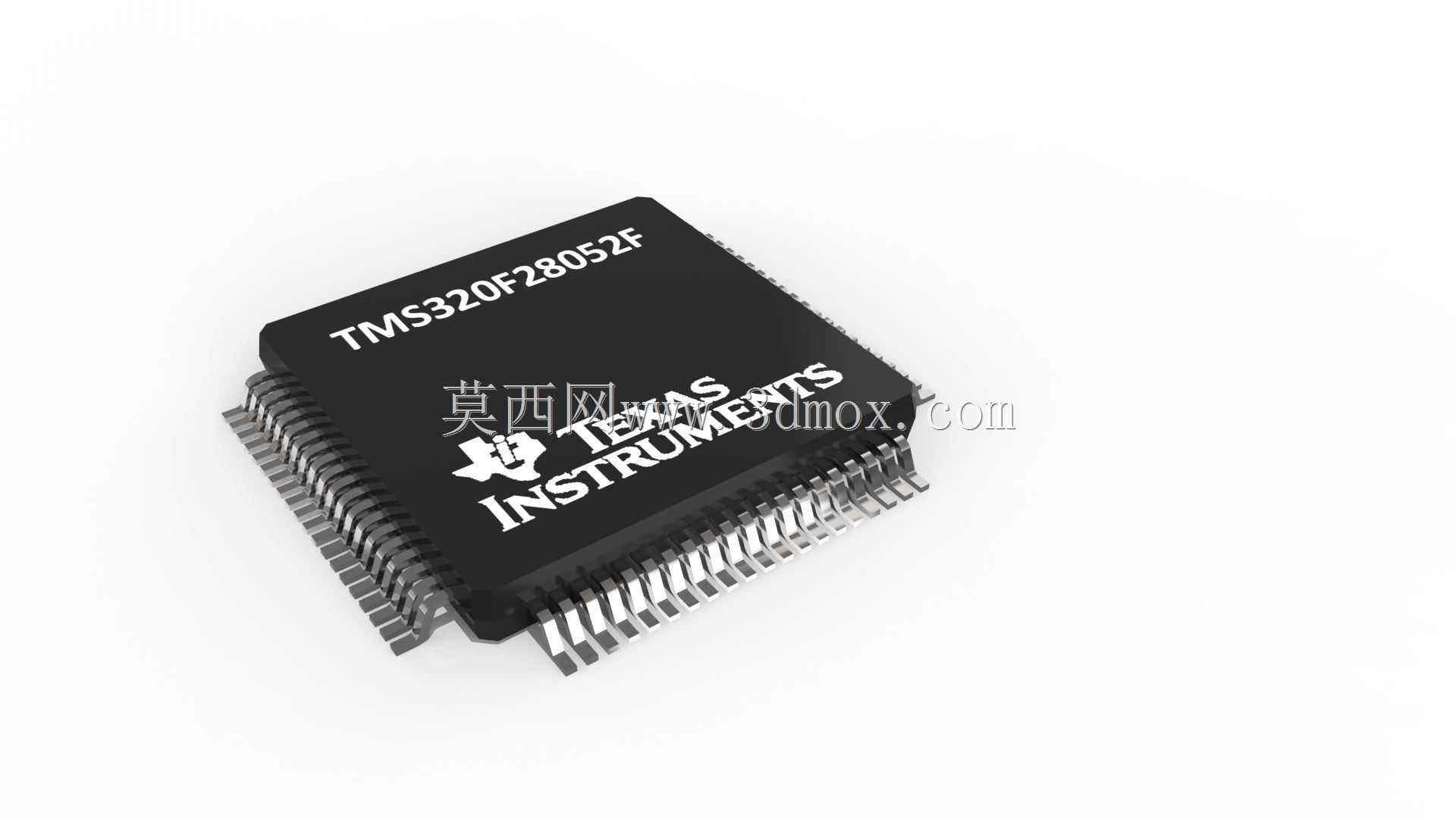

TMS320F28052F微控制器芯片外观结构

这款TMS320F28052F属于Piccolo系列微控制器，是工业控制领域应用十分广泛的核心控制元件，常被部署在工业变频驱动、伺服电机控制、新能源逆变电源、小型智能工控终端、数字电源管理等场景中，作为整套设备的运算控制核心，承担实时信号采集、控制算法运算、驱动指令输出、外设模块调度等核心功能，能够在复杂电磁干扰的工业环境下保持稳定的运算与控制输出，为整套设备的可靠运行提供核心算力支撑。

在产品功能特性层面，该款微控制器集成了高性能的实时运算内核，搭配多通道高精度模数转换单元、多路PWM输出通道、串行通信接口以及通用IO端口，能够同时完成多路传感器信号的实时采样、复杂运动控制算法的快速运算、功率器件驱动信号的精准输出，还可实现与上位机、周边传感模块的高速数据交互，满足工业场景下对实时控制的严苛要求，可适配从简单的电机调速到复杂的多轴运动协同等不同层级的控制需求。

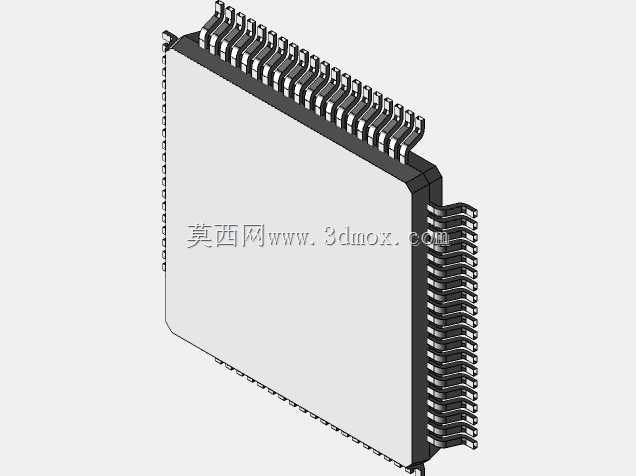

从产品设计思路来看，该芯片采用LQFP封装形式，整体设计充分兼顾工业场景的使用需求：引脚采用四周排布的鸥翼式设计，既能够在有限的封装尺寸内容纳足够多的IO通道，满足外设连接的数量需求，也能够适配常规的SMT贴片加工工艺，降低批量生产的焊接难度，同时鸥翼形引脚具备一定的形变余量，能够缓冲PCB板受热或受力产生的微小形变，降低引脚脱焊、断裂的风险，提升产品在工业振动环境下的长期可靠性。芯片表面采用激光刻印标识，清晰标注型号与品牌信息，便于生产加工环节的物料识别与质检核对，封装本体采用耐高温的工业级塑封材质，能够耐受波峰焊、回流焊过程中的高温冲击，也可在宽温域的工业工作环境下保持结构稳定，避免因温度变化出现封装开裂、性能衰减等问题。

在外形尺寸与安装边界层面，该芯片为标准方形扁平封装，本体尺寸紧凑，四周引出的引脚间距符合通用贴片封装的标准规范，在PCB布局时，只需按照对应封装的标准尺寸预留焊盘位置，在芯片周边预留合适的焊接操作空间与散热余量即可，无需额外设计特殊的安装固定结构，芯片可直接通过表面贴装工艺焊接在PCB板上，安装后整体突出PCB板面的高度较低，能够适配紧凑化的设备内部空间设计，帮助工程师缩小整套控制板卡的整体体积，提升设备内部的空间利用率。同时该封装的散热设计可通过引脚将芯片运行时产生的热量传导至PCB板的铜箔区域，配合常规的板级散热设计即可满足满负载运行时的散热需求，无需额外加装复杂的散热结构，进一步降低整套控制方案的硬件成本与结构复杂度。
