ArduinoUNOR3开源主控开发板结构设计

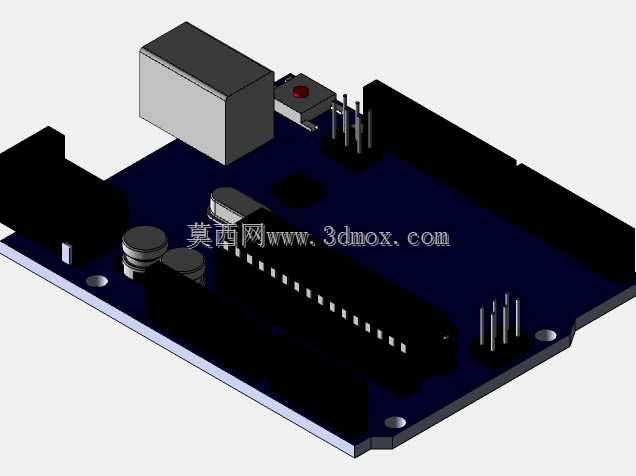

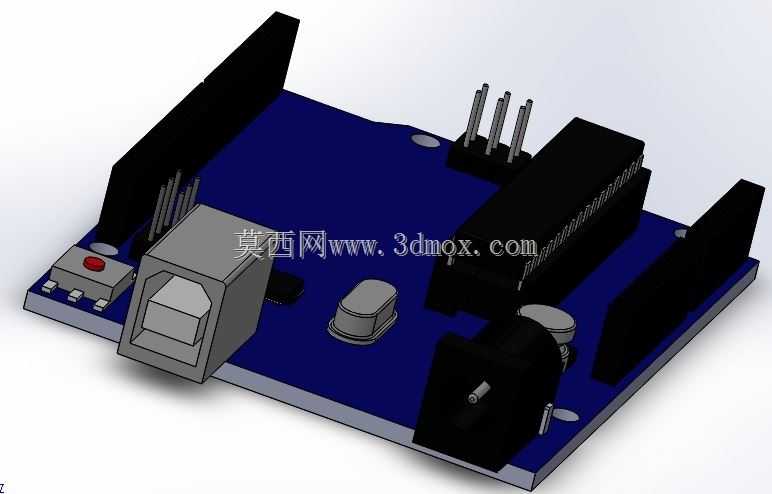

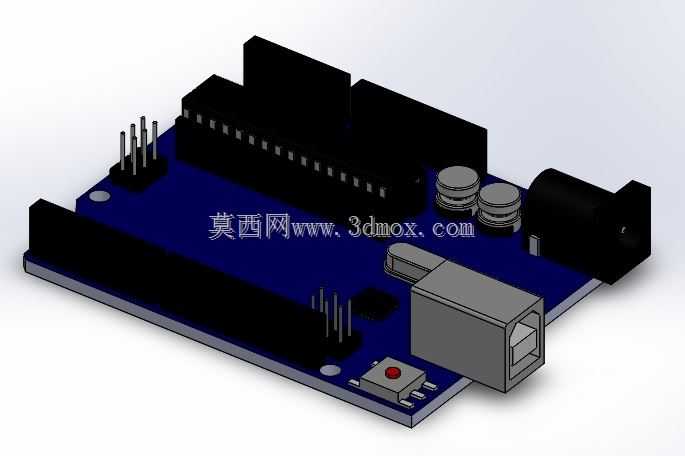

这款开源主控开发板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，覆盖创客项目开发、教学实验演示、小型智能设备原型搭建、工业简易控制单元验证等多类应用场景，是电子开发领域应用极广的核心主控载体。从实际用途来看，该开发板可作为各类小型智能装置的控制核心，承接传感器信号采集、执行机构驱动、程序逻辑运算、上位机数据交互等核心功能，无论是学生课程实验、创客创意作品制作，还是小型自动化装置的原型验证，都能依托该板卡完成快速开发，大幅降低硬件搭建的门槛。在功能特性的结构适配设计上，模型完整还原了板卡的全部功能接口布局：板载USB接口用于程序烧录与串口通讯，电源接口支持外部直流供电，多组排针接口覆盖数字IO、模拟输入、电源引脚等全部外接通道，复位按键的位置符合日常操作的人机交互习惯，板上电容、芯片等元器件的排布充分考虑了电气间隙与散热需求，避免元器件之间出现结构干涉，同时保证信号传输的稳定性。设计思路上，整体遵循开源硬件的标准化尺寸规范，采用矩形板卡的经典布局，将高频操作的接口布置在板卡边缘区域，核心主控芯片布置在板卡中部，既方便外接模块的插拔连线，也能减少外接走线对核心电路的干扰；排针的高度设计匹配常用杜邦线的插拔深度，接口间距严格遵循通用排针的标准尺寸，确保各类外接扩展板、传感器模块能够直接堆叠安装，无需额外调整结构。外形尺寸与安装边界方面，板卡整体采用标准化的长宽尺寸，四个边角预留的安装孔位置匹配通用开发板固定支架的孔位，可直接固定在亚克力外壳、铝合金支架或者项目壳体内部；板上最高元器件为电源接口与排针座，整体高度控制在常规堆叠扩展的允许范围内，当叠加扩展板时不会出现高度方向的结构冲突，板卡边缘到接口的预留距离满足常规线材的弯折半径要求，不会出现线材插接后过度弯折导致接触不良的问题。整个结构模型精准还原了实物的每一处细节，从接口的倒角到元器件的外形轮廓都和实物保持一致，可用于开发板外壳设计、项目装配干涉检查、教学演示模型搭建等场景，帮助开发者在实际打样制作前提前验证结构匹配度，减少实物调试时的结构适配问题。
