双风扇一体式水冷排散热装置结构设计

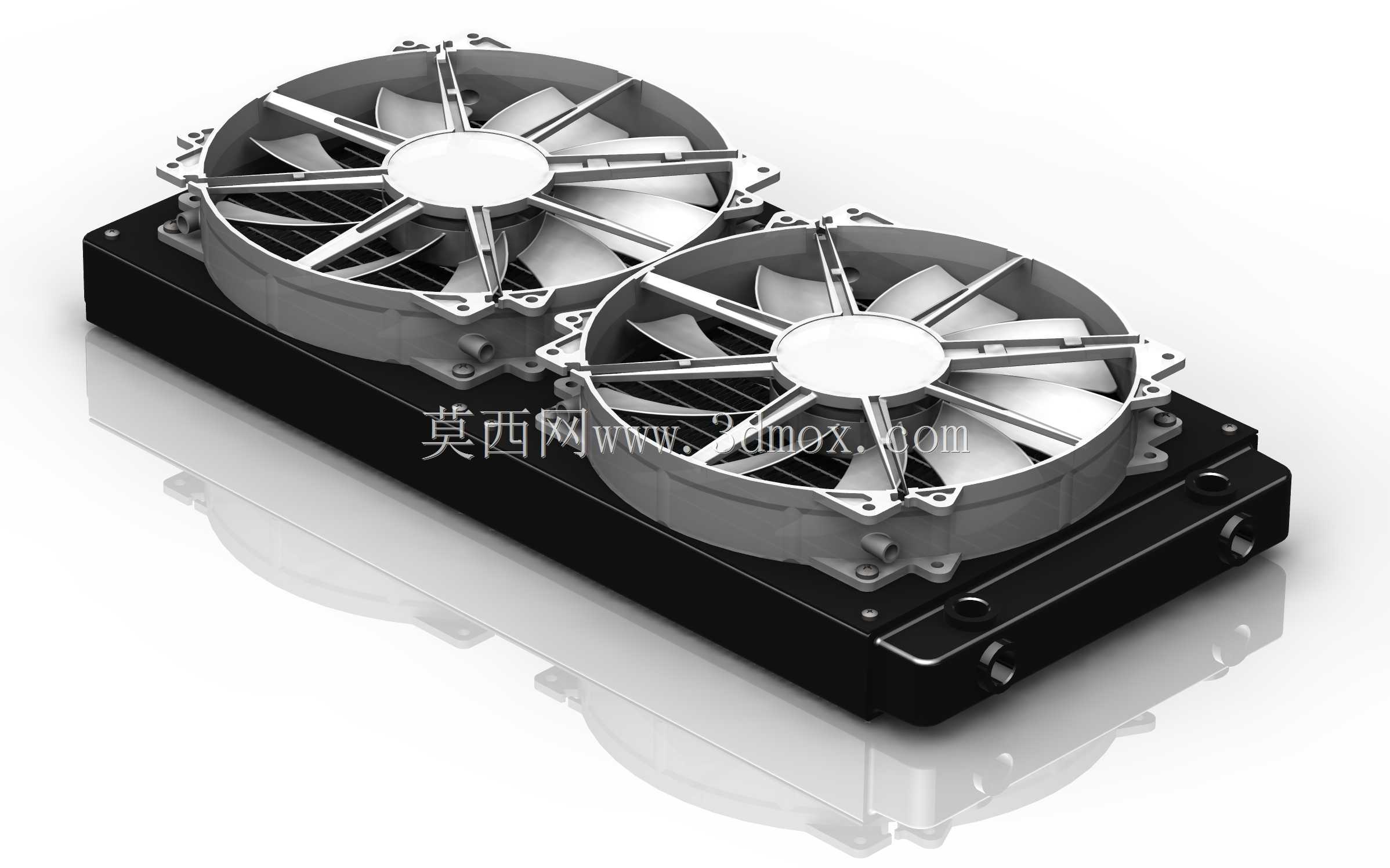

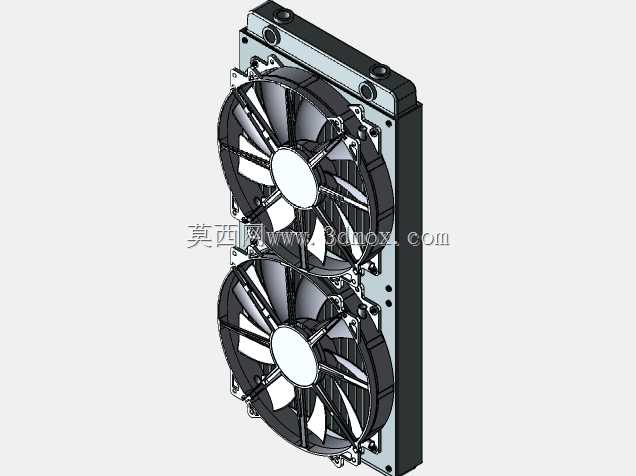

这款双风扇水冷散热装置主要面向高性能台式电脑主机的散热需求，可适配高功耗CPU、超频显卡等发热量大的核心硬件，在电竞主机、图形工作站、小型服务器等对散热稳定性要求较高的场景中广泛应用，能够在密闭机箱空间内快速带走核心硬件产生的热量，避免硬件因高温出现降频、卡顿甚至损坏的问题，保障设备长时间高负载运行的稳定性。装置核心由冷排本体与双轴流风扇两部分组成，冷排采用高密度平行流道设计，内部流通的冷却液可充分与冷排的金属鳍片接触完成热交换，外部搭配的双140mm规格轴流风扇采用大风压低转速的扇叶构型，扇叶经过动平衡调校，运行时能够在保证充足风量穿过冷排鳍片间隙的同时，将风噪控制在较低区间，兼顾散热效率与使用静音性。设计过程中优先考虑了安装适配性与空间兼容性，冷排整体采用标准化的安装孔位布局，能够匹配主流机箱的140mm双风扇冷排位，冷排侧面的水冷管接头采用标准G1/4螺纹规格，可兼容常见的快插、硬管等水冷管路接头，用户可根据自身机箱布局灵活选择管路走向。冷排本体采用铝制鳍片与铜制水道的复合结构，在控制整体重量的同时保证热传导效率，冷排表面做了黑色哑光抗氧化处理，既能够提升长期使用的耐腐蚀性，也能适配多数机箱内部的深色视觉风格。风扇与冷排的连接采用减震胶钉固定结构，能够有效吸收风扇运行时产生的微幅振动，避免振动传递到机箱壳体产生共振噪音。在安装边界设计上，冷排整体厚度控制在30mm区间，搭配25mm厚度的标准风扇后总厚度不超过55mm，能够适配多数中塔、全塔机箱的冷排安装位，不会与机箱内的内存马甲、主板供电散热片等部件产生安装干涉，冷排两端的接头位置预留了充足的管路操作空间，用户在安装水冷管时无需额外调整周边硬件位置。扇叶采用七叶大倾角设计，进风侧做了导流切角处理，能够减少气流进入扇叶时的紊流损失，提升有效送风效率，风扇边框采用圆角矩形结构，与冷排的贴合面做了平整处理，能够减少边框与冷排之间的缝隙漏风，让更多气流穿过冷排鳍片带走热量。整体结构装配逻辑简单，风扇供电采用标准大四P接口，可直接对接主板或电源的风扇供电接口，支持转速智能调节，可根据硬件实时温度动态调整风扇转速，在低负载场景下自动降低转速实现近乎静音的运行效果，高负载场景下提升转速保证散热能力，实现散热效率与使用体验的平衡。
