ATX标准主板安装结构三维设计

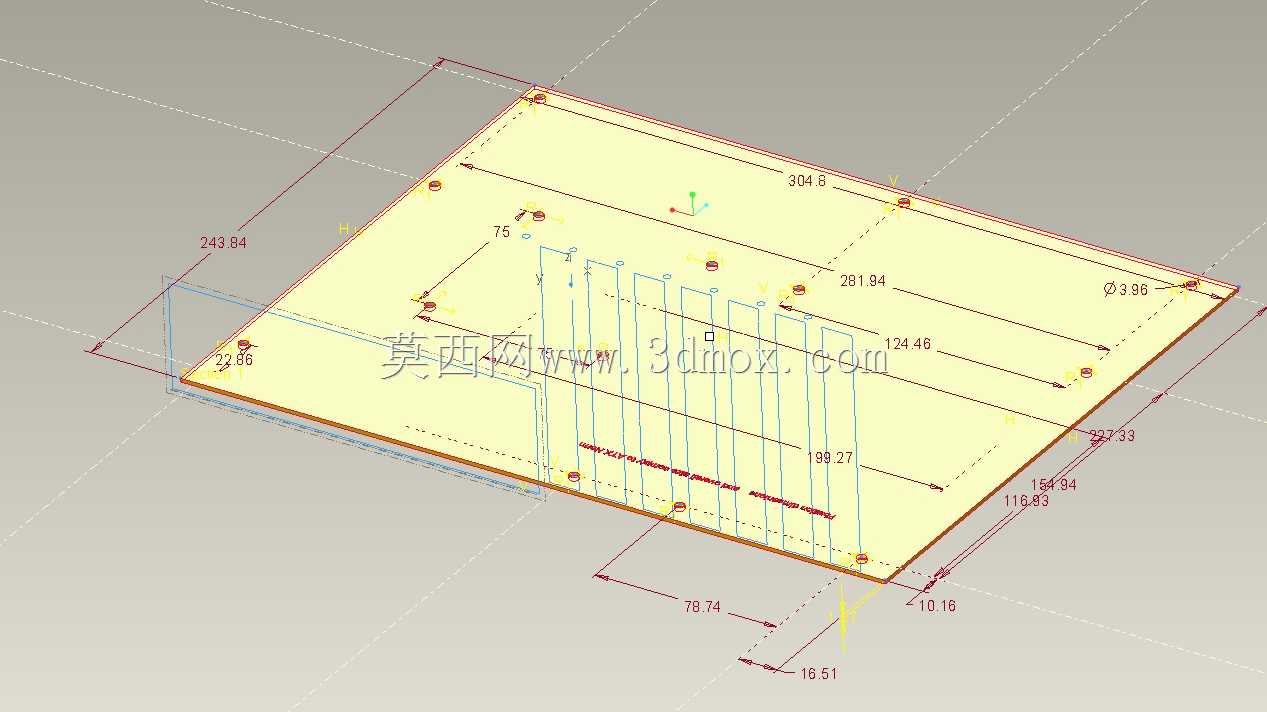

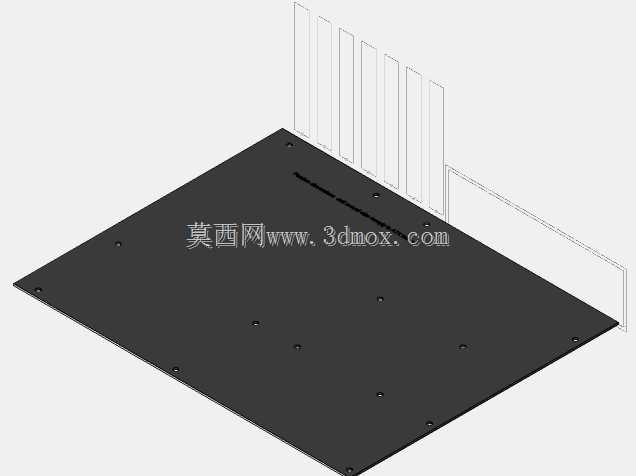

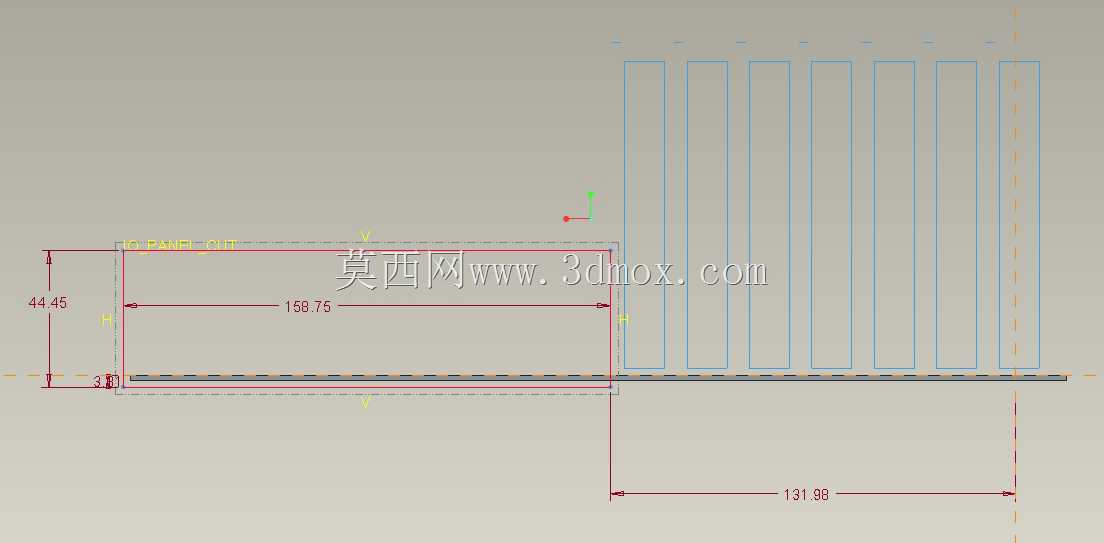

在台式计算机硬件装配、机箱结构适配、工业控制计算机集成领域，主板的安装边界与结构尺寸是所有硬件适配的核心基准，直接决定了机箱内部空间规划、扩展卡安装兼容性、散热风道布局的合理性。这款ATX主板结构设计完全遵循行业通用的ATX板型规范，精准还原了主板PCB的几何轮廓、安装定位点位、接口区域边界，能够为机箱结构设计、硬件装配模拟、装机方案验证提供精准的三维参照。从实际应用场景来看，该结构模型可覆盖家用台式机组装模拟、工控机箱定制开发、服务器机箱结构验证、电脑硬件教学演示等多个场景，结构设计师可以依托该模型完成机箱内部铜柱定位、走线空间预留、扩展卡安装间隙校验、散热模块位置匹配等核心设计工作，避免因尺寸偏差导致的硬件干涉、安装错位等问题。在功能特性层面，模型完整还原了IO面板切口的精准轮廓，能够匹配常规后置接口的安装避让需求，同时精准划定了PCI、GPU等扩展卡的安装切口区域，明确了各扩展槽的间距与安装边界，可直接用于验证显卡、声卡、采集卡等扩展硬件的安装兼容性，避免出现扩展卡挡片与机箱背板错位、多卡安装间隙不足等常见问题。在设计思路上，整个模型以实际装机的安装需求为核心，所有轮廓边界、定位尺寸均严格对应量产ATX主板的通用规范，没有冗余的结构细节，重点突出安装相关的边界尺寸与定位基准，能够让设计师快速抓取核心安装参数，无需在非关键的板载元件细节上耗费精力。从尺寸与安装边界来看，模型明确标注了PCB板的核心安装尺寸，IO面板区域到主板侧边的定位尺寸、扩展槽区域的排布间距、主板安装孔位的相对位置都做了精准的几何约束，其中核心定位尺寸150.75、131.98等参数完全对应行业通用规范，能够保证安装铜柱的定位精度，避免主板安装时出现翘曲、孔位错位的问题，同时板边3.0的避让尺寸也充分考虑了机箱走线、边缘绝缘的安装需求，完全满足实际装机的结构适配要求。
