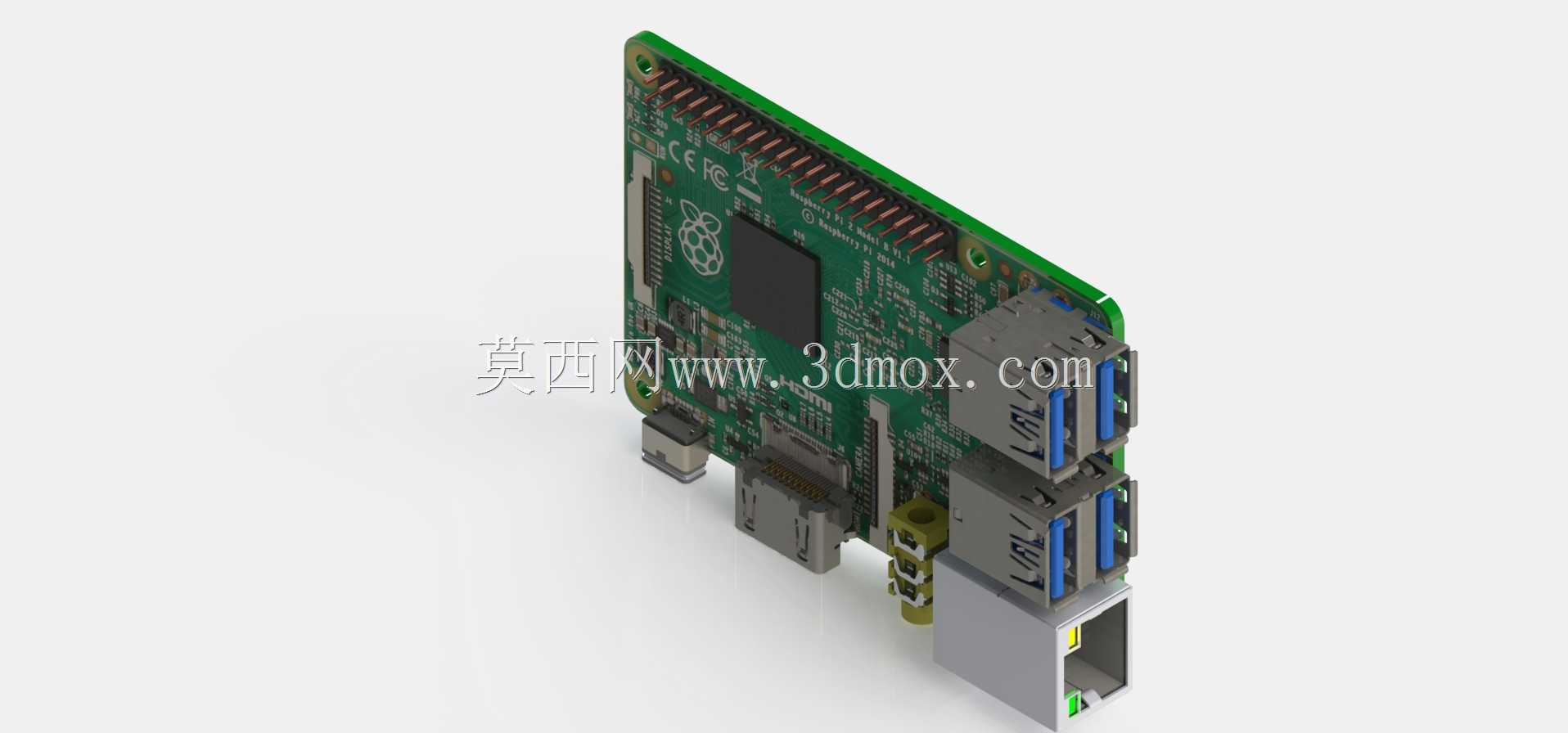

树莓派3B型开发板精细三维结构

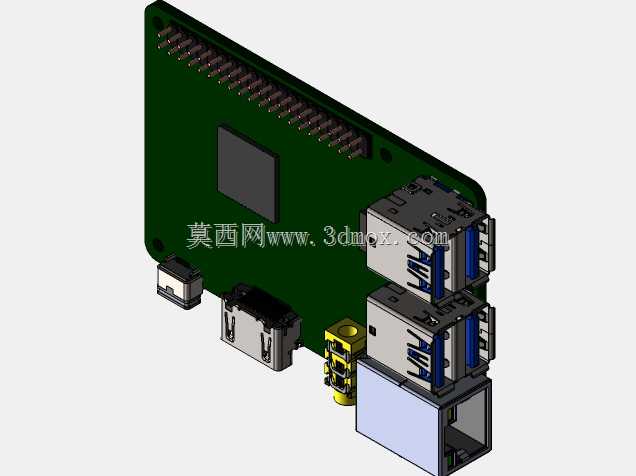

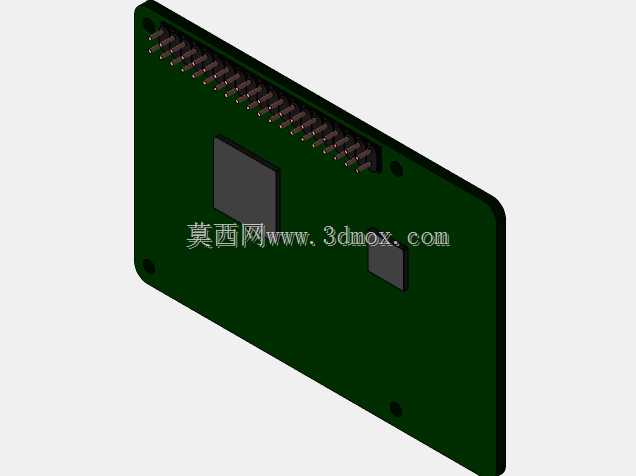

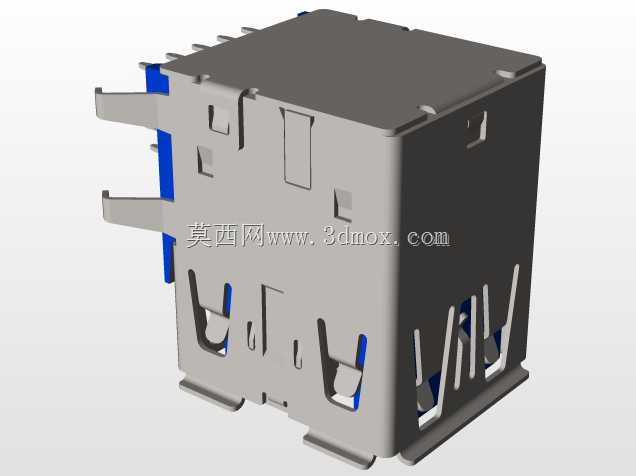

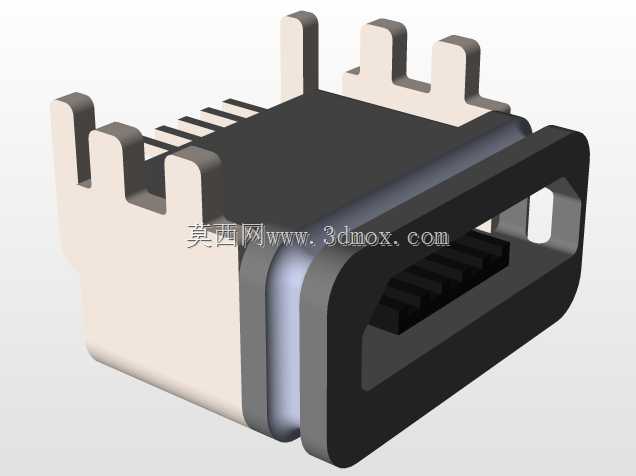

本次呈现的树莓派3B型单板计算机三维结构，完整还原了这款嵌入式开发核心硬件的全部实体特征，覆盖从PCB基板到外接接口、核心芯片的所有装配细节。在实际行业应用场景中，这类单板计算机常被用于嵌入式开发教学、小型智能硬件原型验证、物联网边缘节点搭建、简易工控终端部署、创客项目落地等场景，能够为开发者提供低门槛的硬件开发载体，无需从零设计复杂的核心电路，即可快速完成功能验证与小批量产品试制。从设备实际用途来看，它可搭载适配的操作系统完成数据采集、逻辑运算、外设控制、网络通信等核心任务，既可以作为独立的微型计算单元运行轻量程序，也可以作为核心控制板嵌入到各类定制化智能设备中，比如小型环境监测终端、智能家居控制中枢、简易机器人主控单元、多媒体播放终端等，适配多领域的轻量化计算与控制需求。从产品功能特性来看，模型完整还原了板载的四个USB接口、以太网接口、HDMI输出接口、Micro USB供电接口、CSI摄像头接口、DSI显示接口以及GPIO排针区域，同时清晰呈现了核心处理器芯片、内存颗粒、电源管理芯片等板载元件的布局与外形，所有接口的位置、间距、突出高度都严格参照实物参数还原，能够为开发者做结构适配时提供精准的参考。在产品设计思路上，这款开发板采用紧凑的PCB布局，将高频信号线路集中在核心芯片周边，外接接口统一排布在板卡侧边，既保证了信号传输的稳定性，也方便外接设备的插拔操作，同时预留的GPIO排针沿板边整排布置，方便用户通过杜邦线外接各类传感器、执行器，兼顾了成品使用的便捷性与二次开发的扩展性。从外形尺寸与安装边界来看，模型还原了板卡标准的长宽尺寸，板厚符合常规四层PCB的厚度参数，所有接口突出板面的高度、排针的伸出长度都做了精准还原，同时预留了板卡四角的安装孔位，能够匹配标准的开发板固定外壳、散热支架的安装需求，用户在做配套外壳设计、设备内部安装布局规划时，可以直接参考该模型的尺寸边界，避免出现接口干涉、安装孔位不匹配的问题，有效缩短硬件适配的周期。
