开放式无风扇电脑机箱结构设计方案

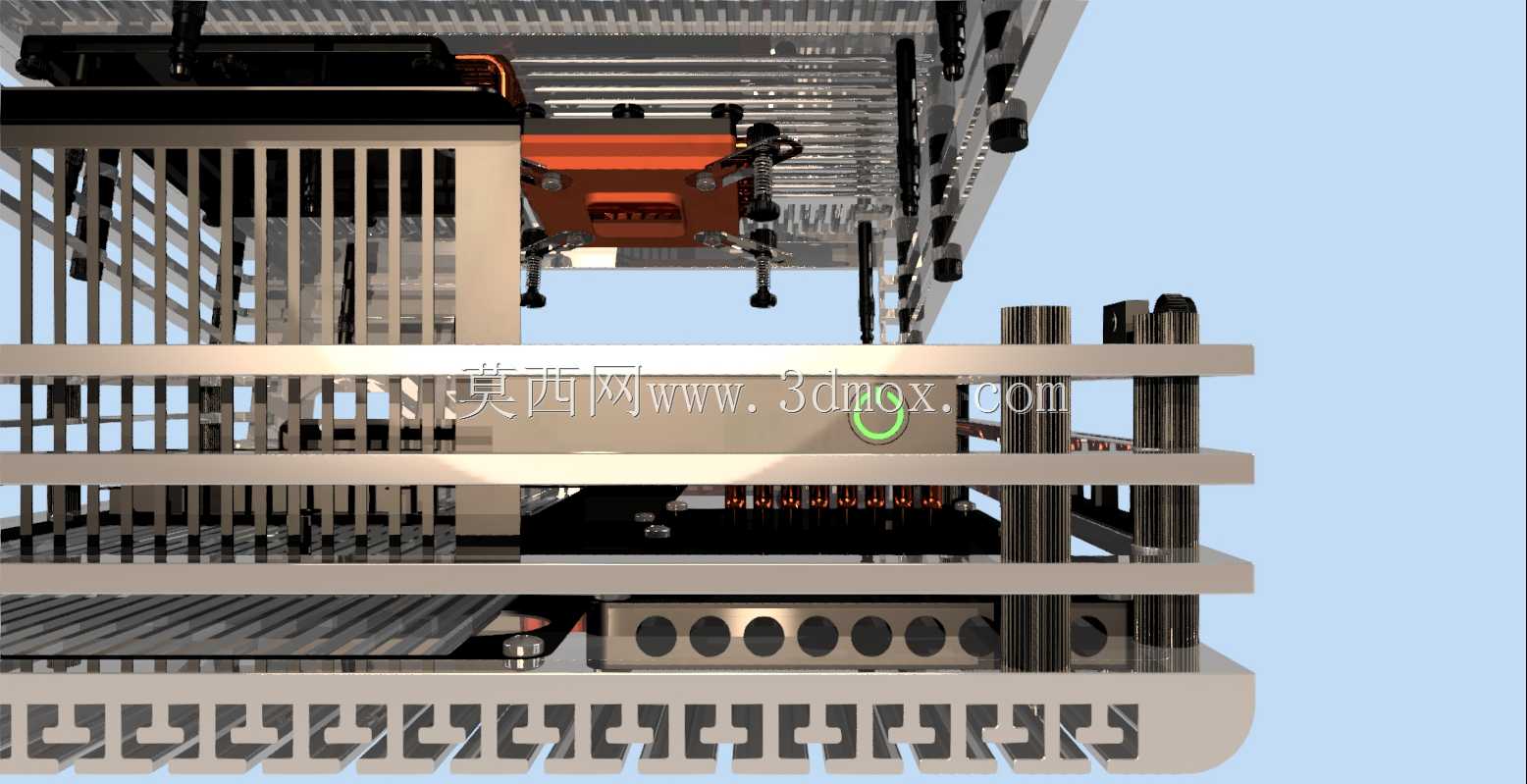

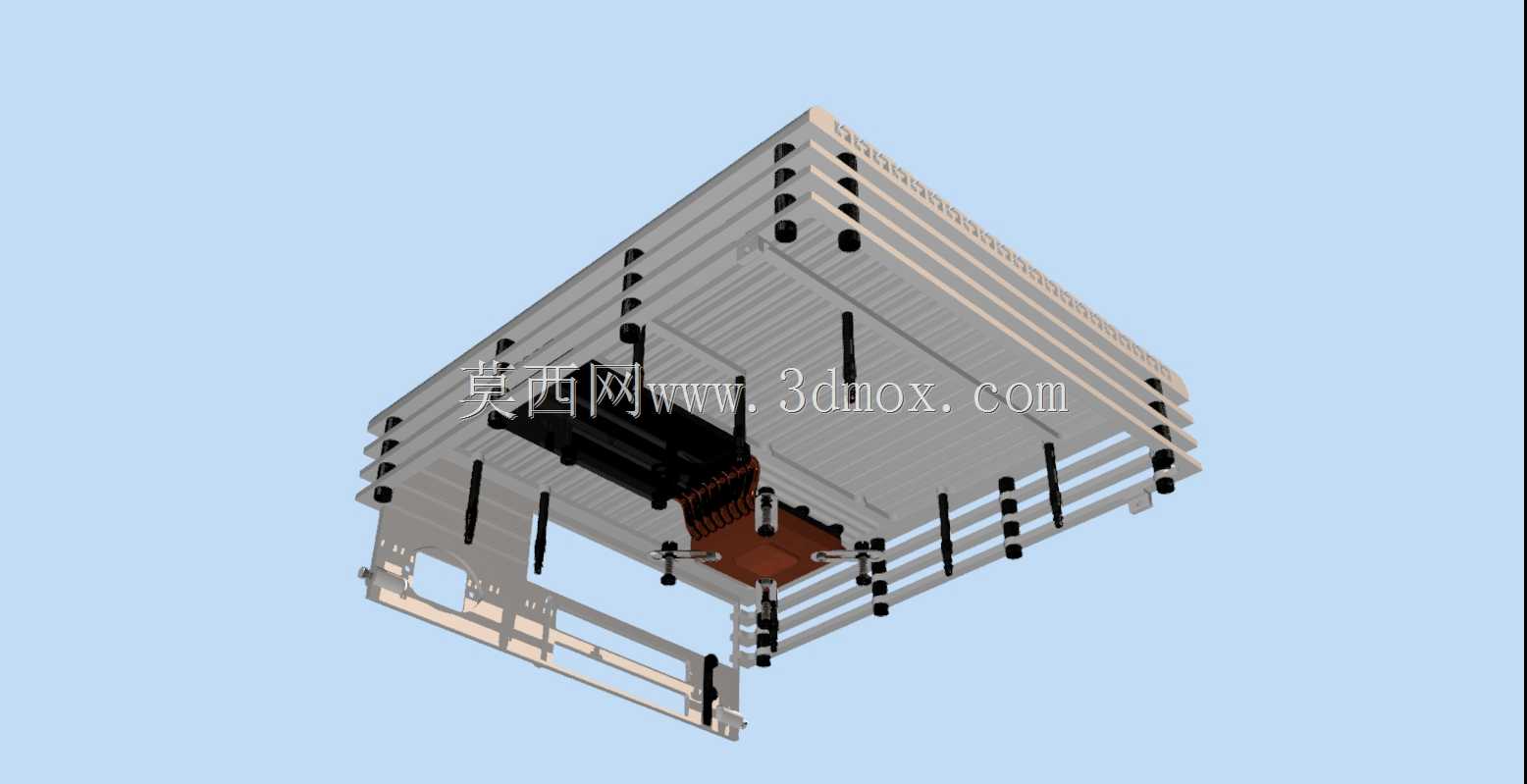

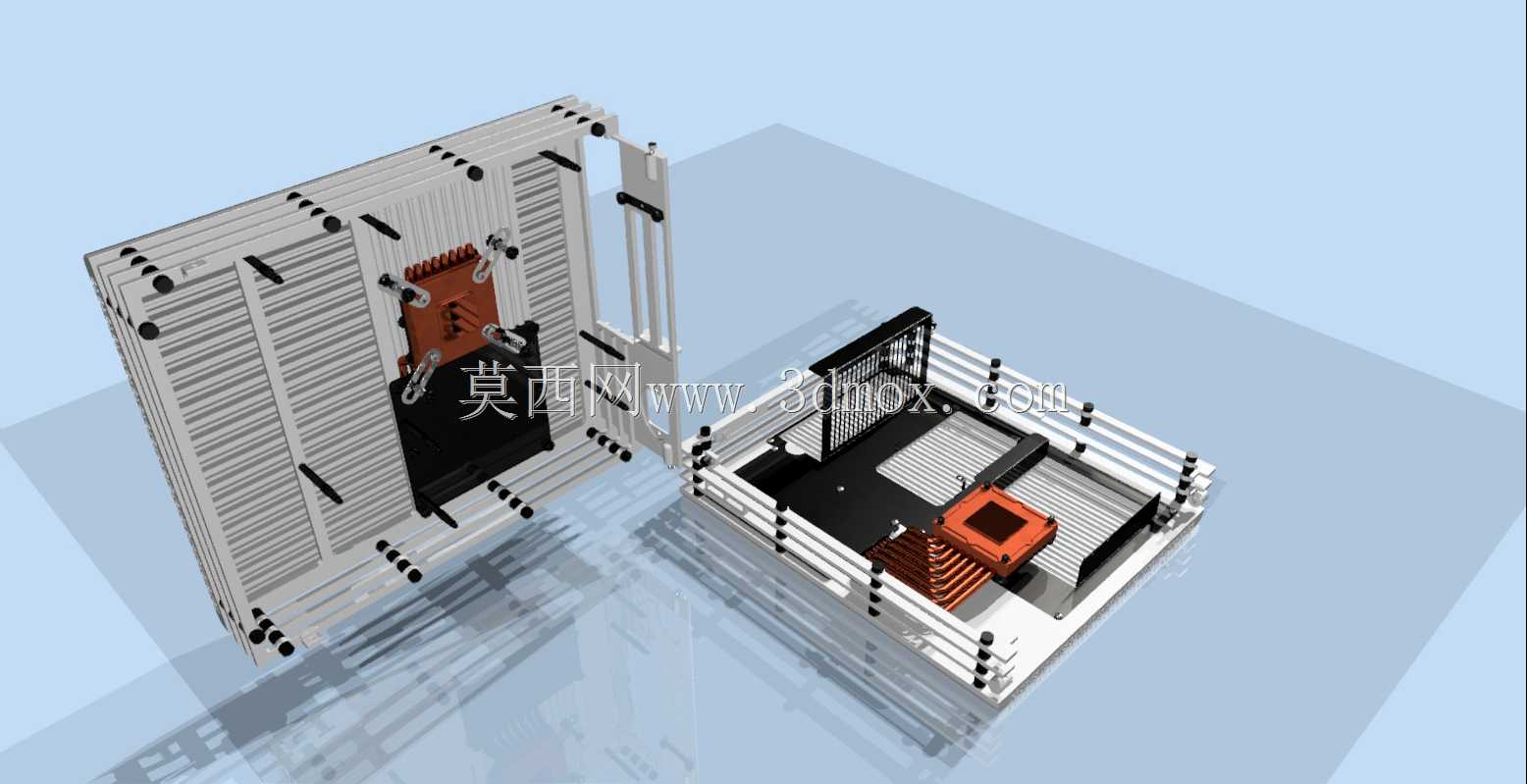

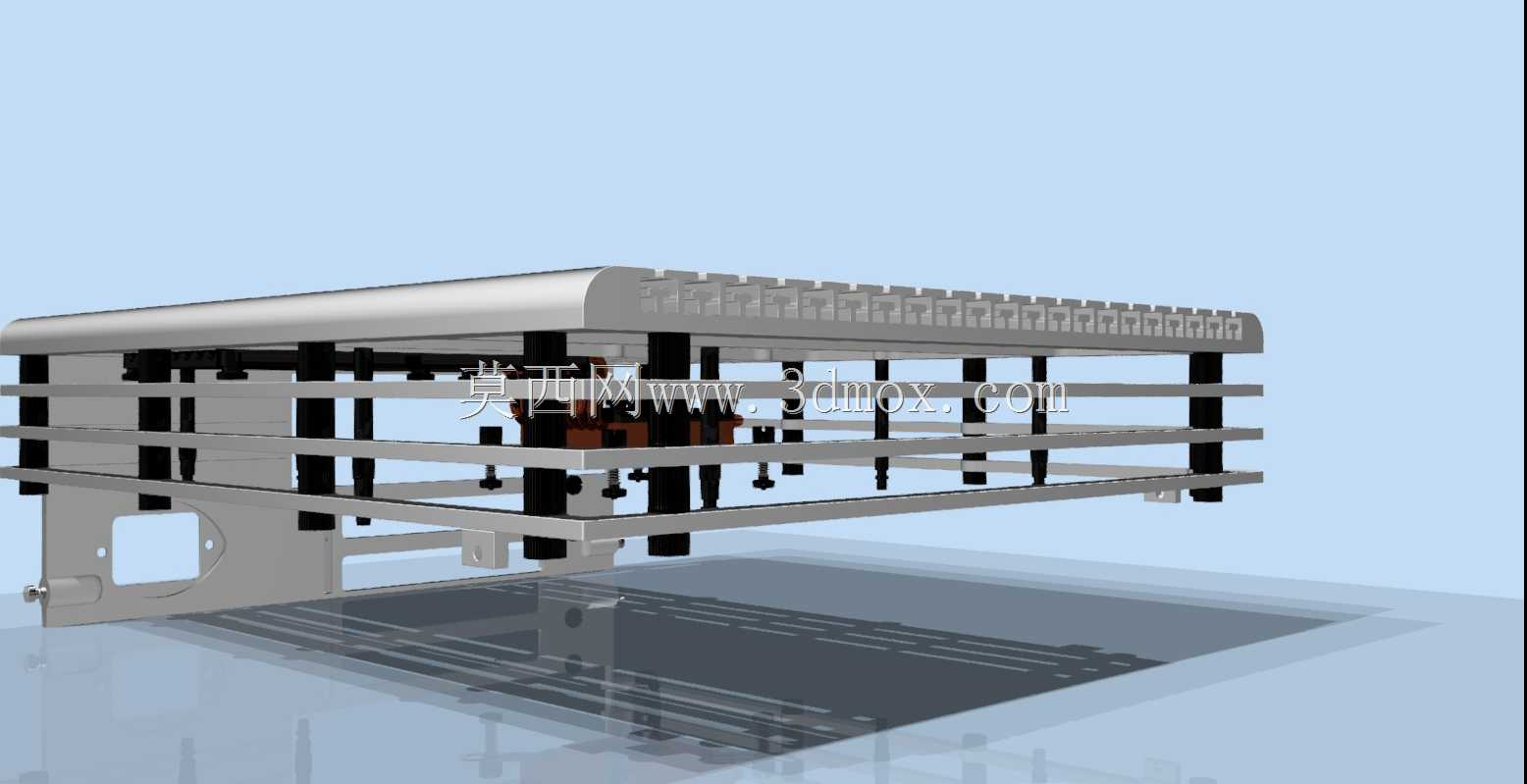

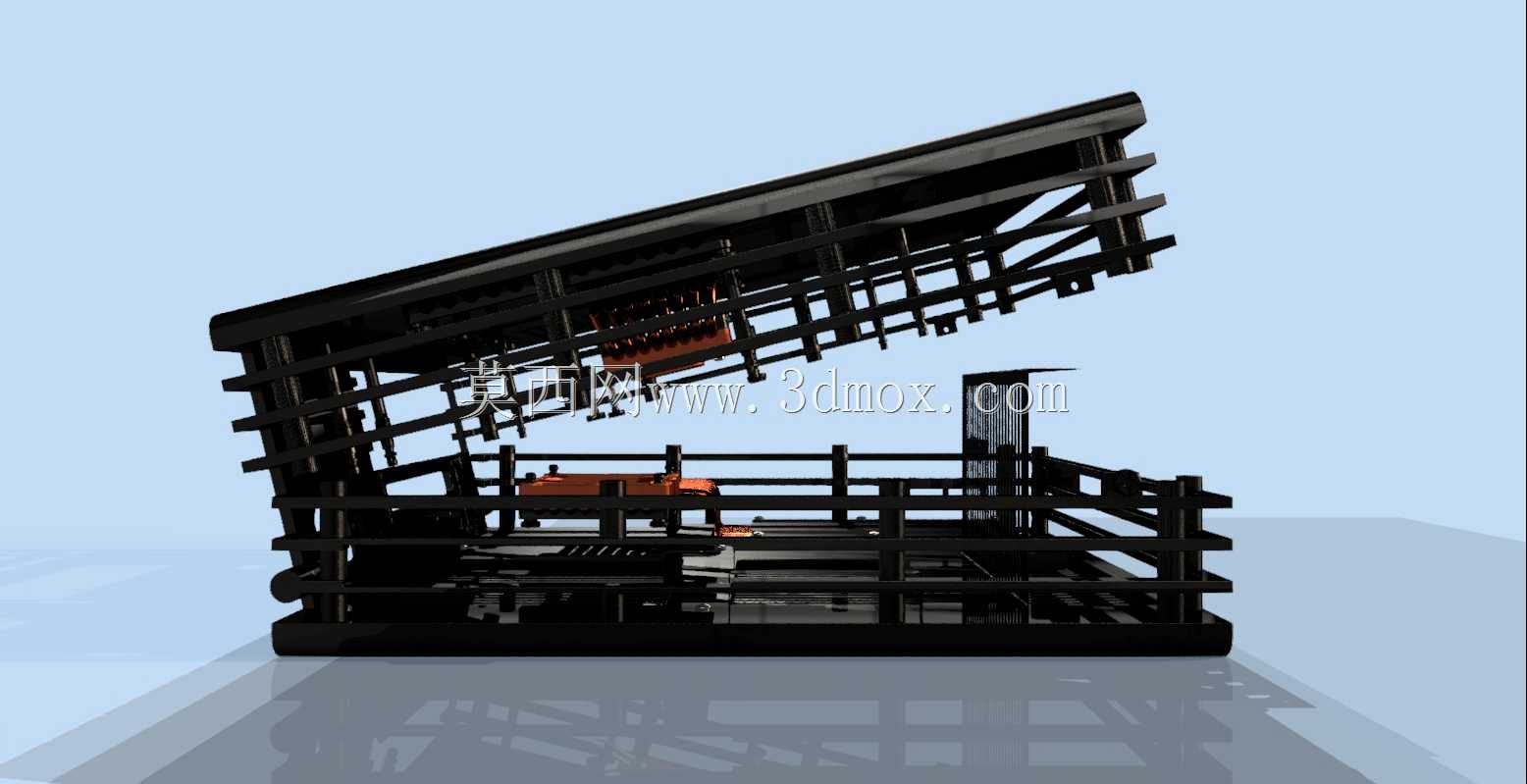

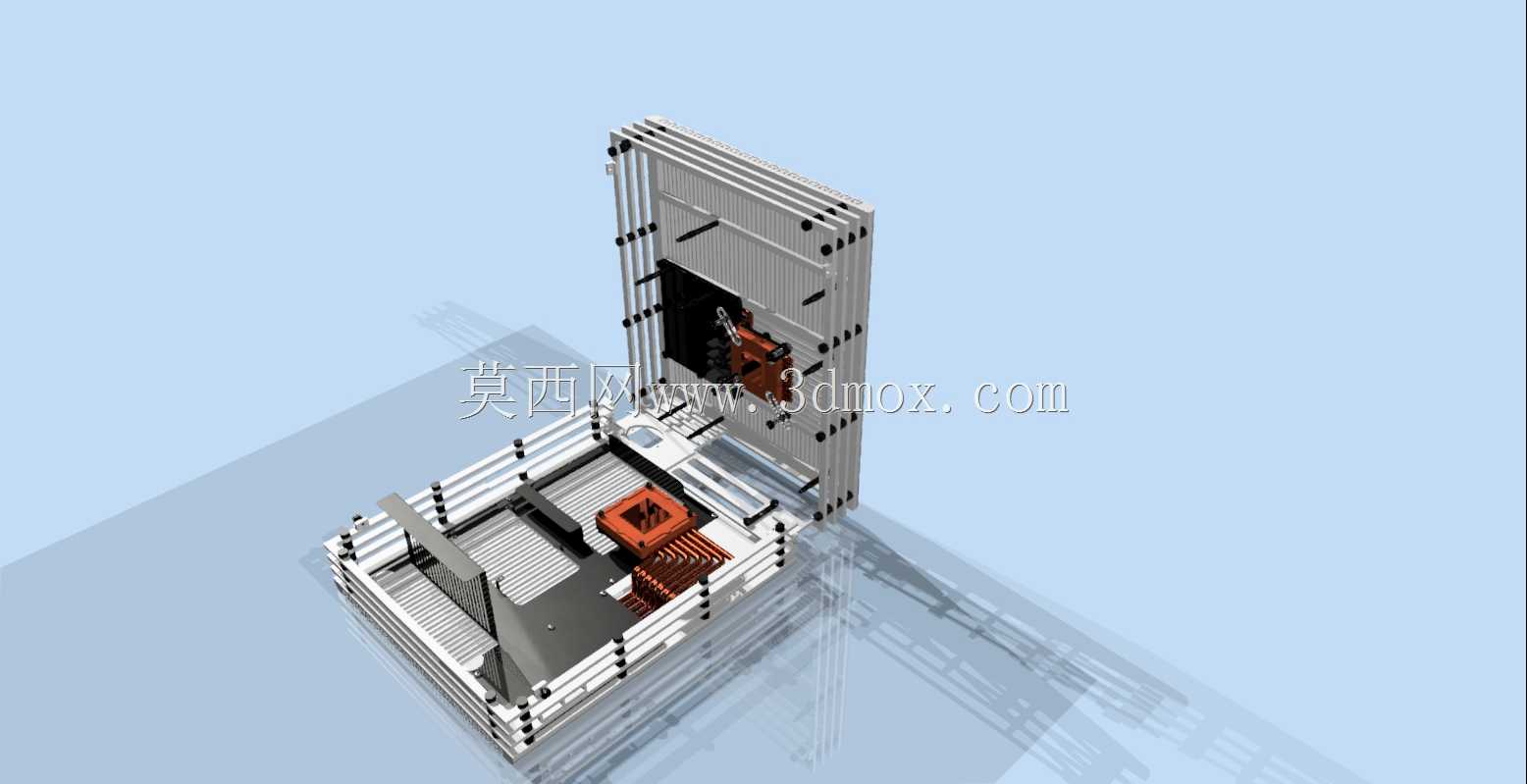

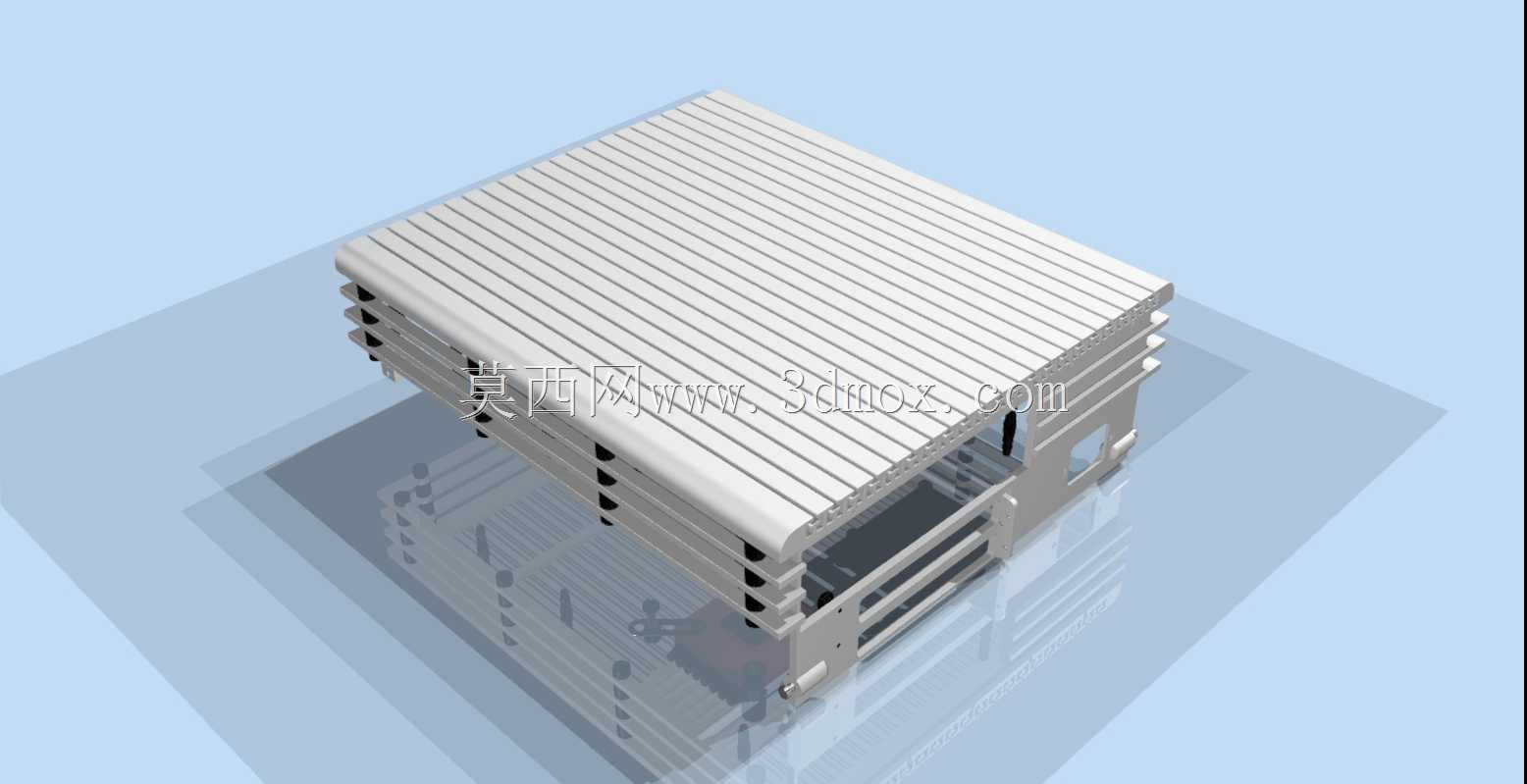

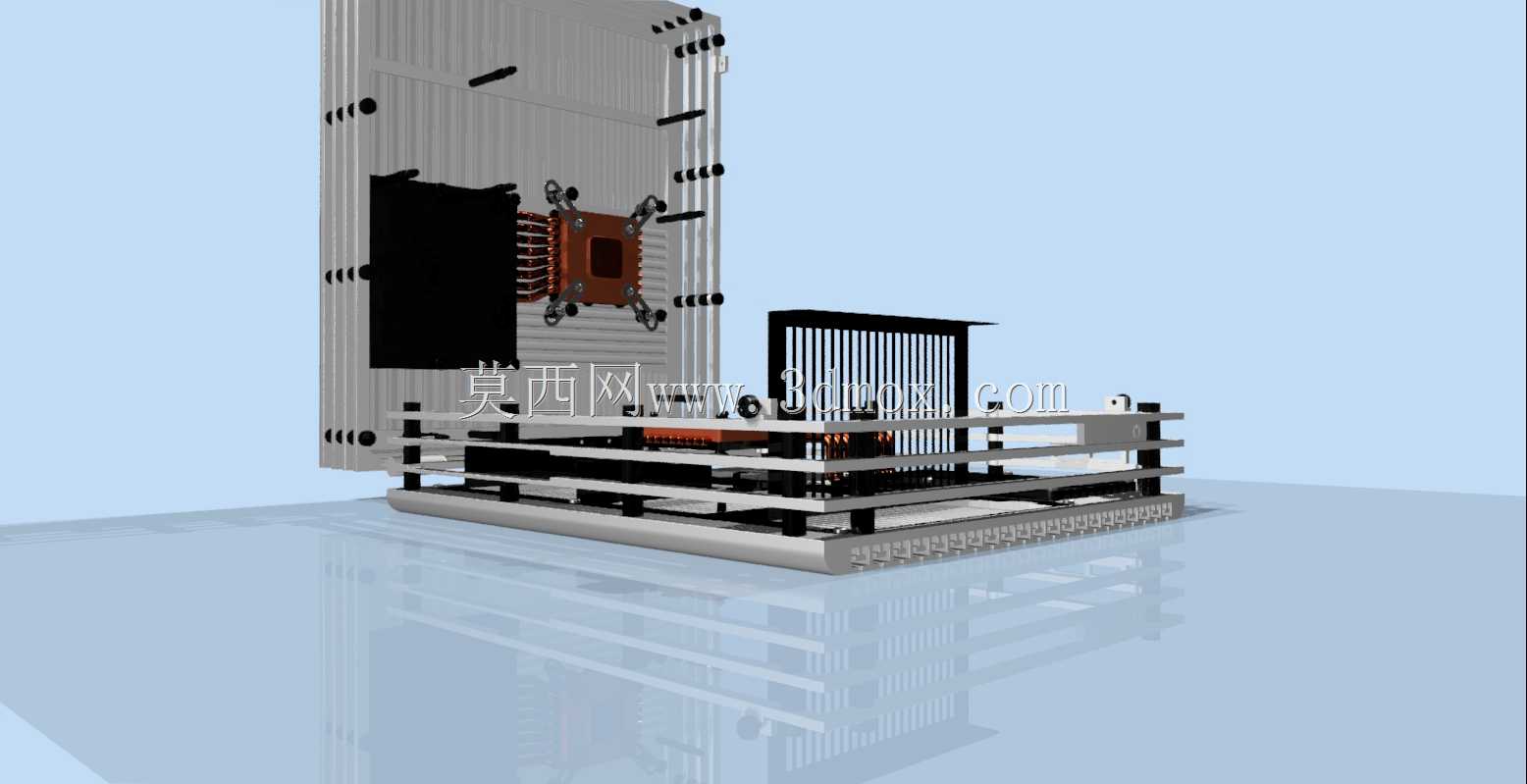

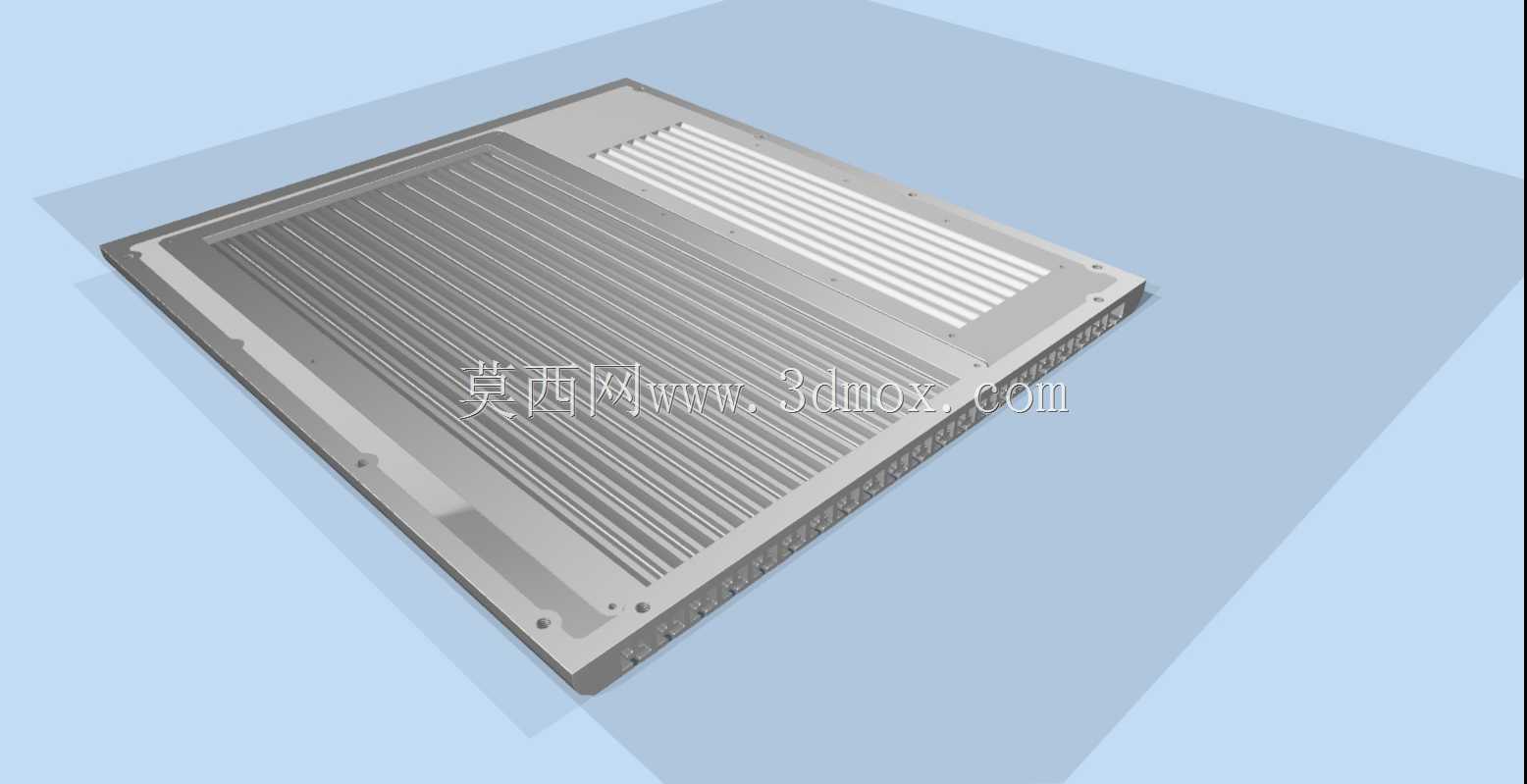

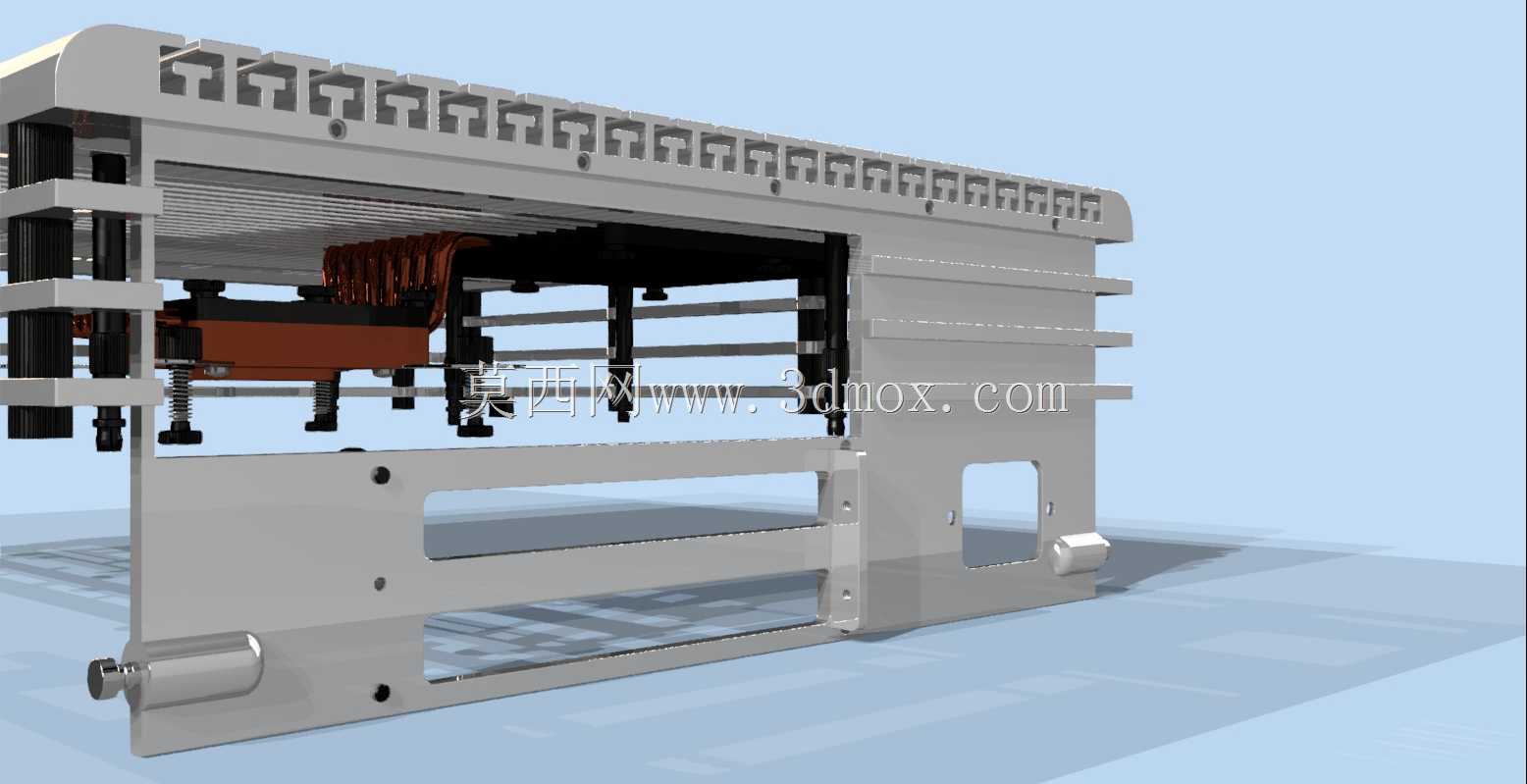

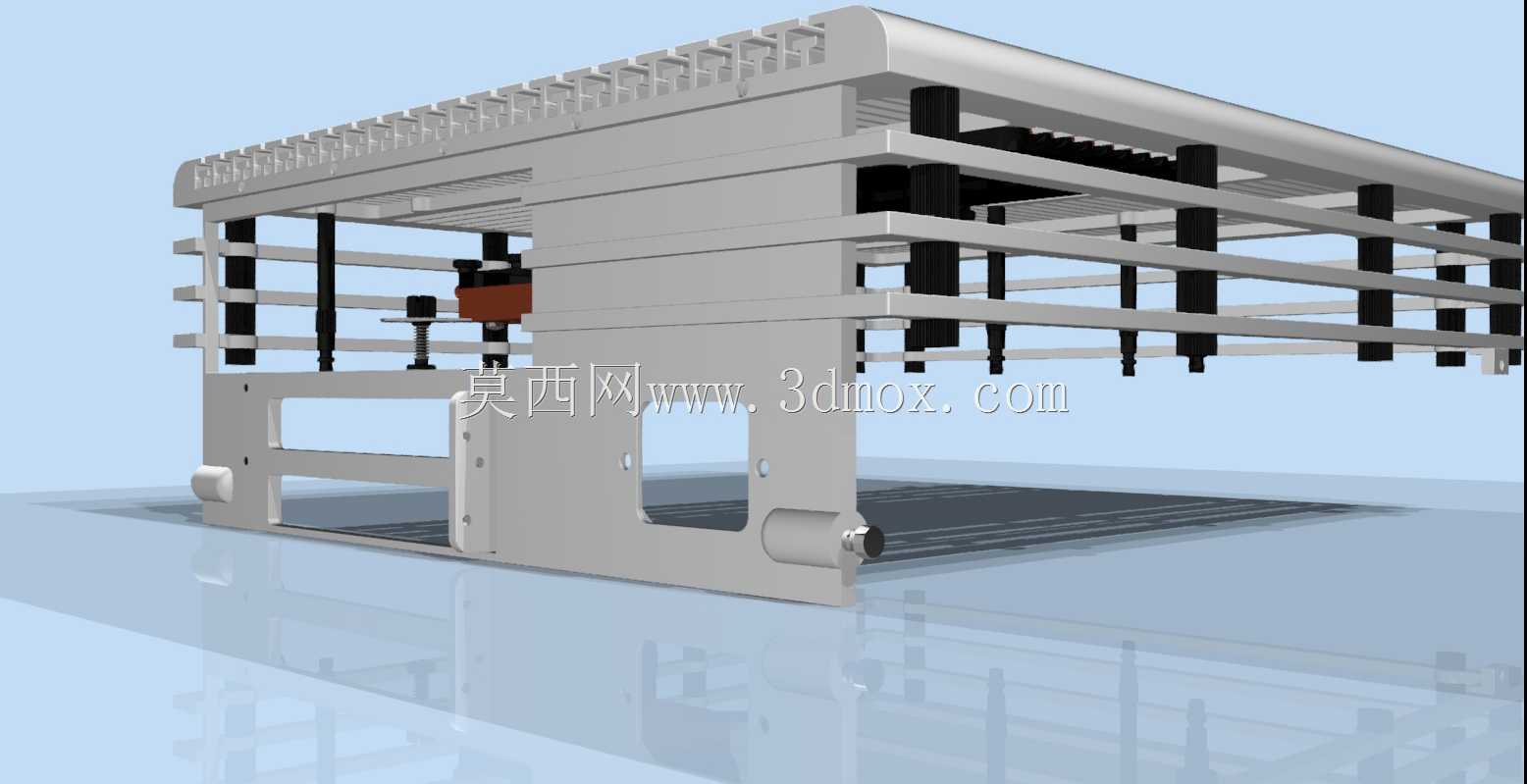

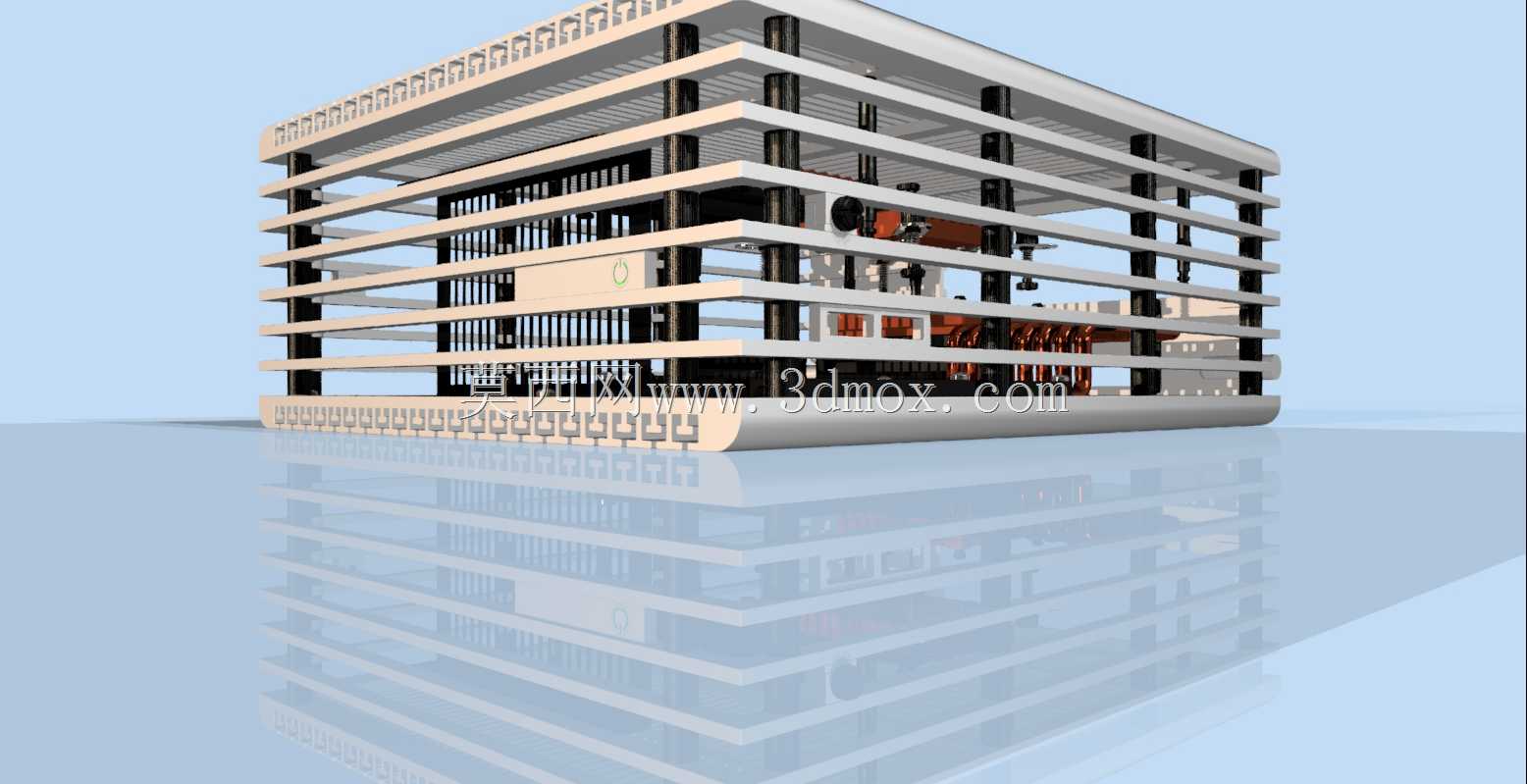

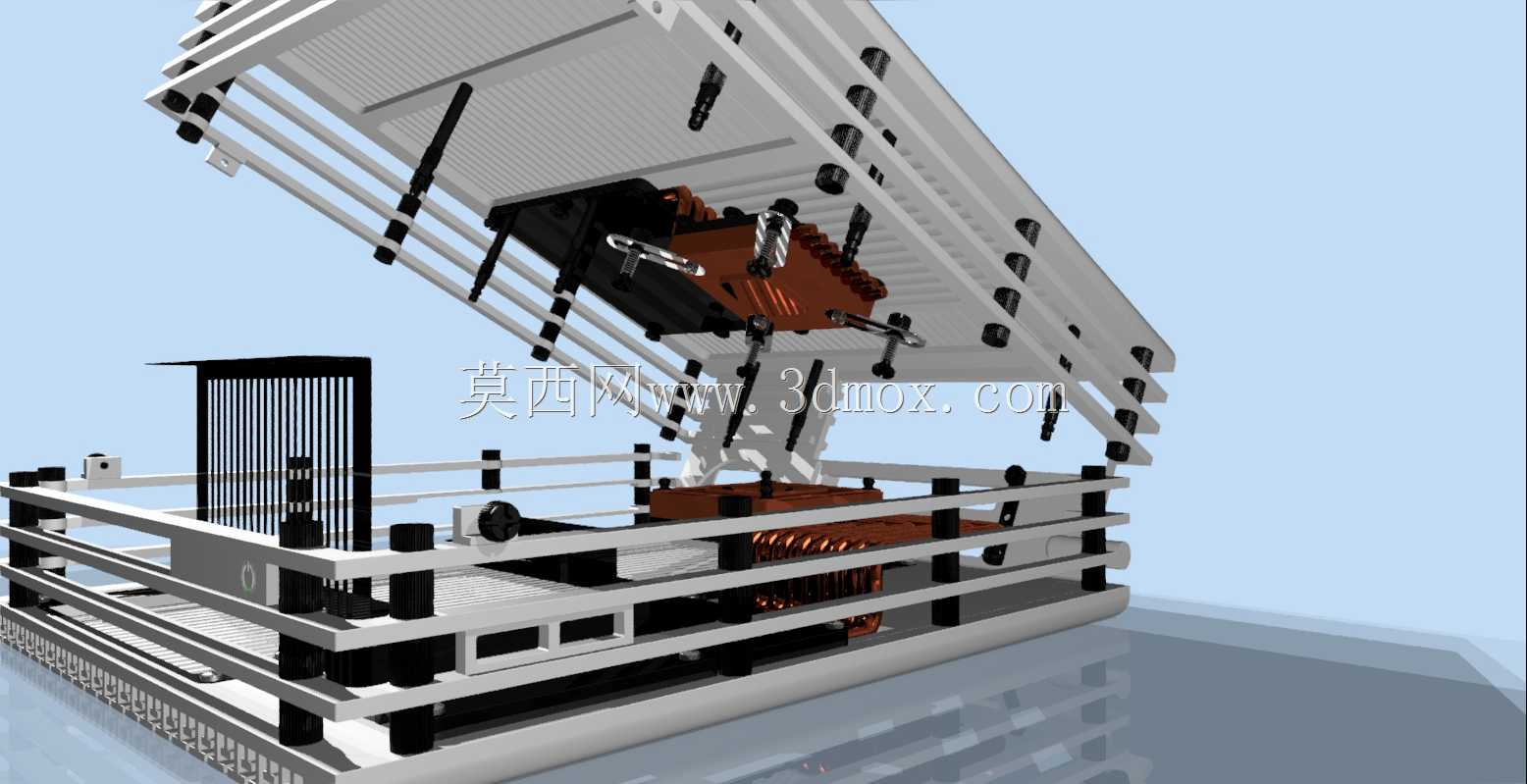

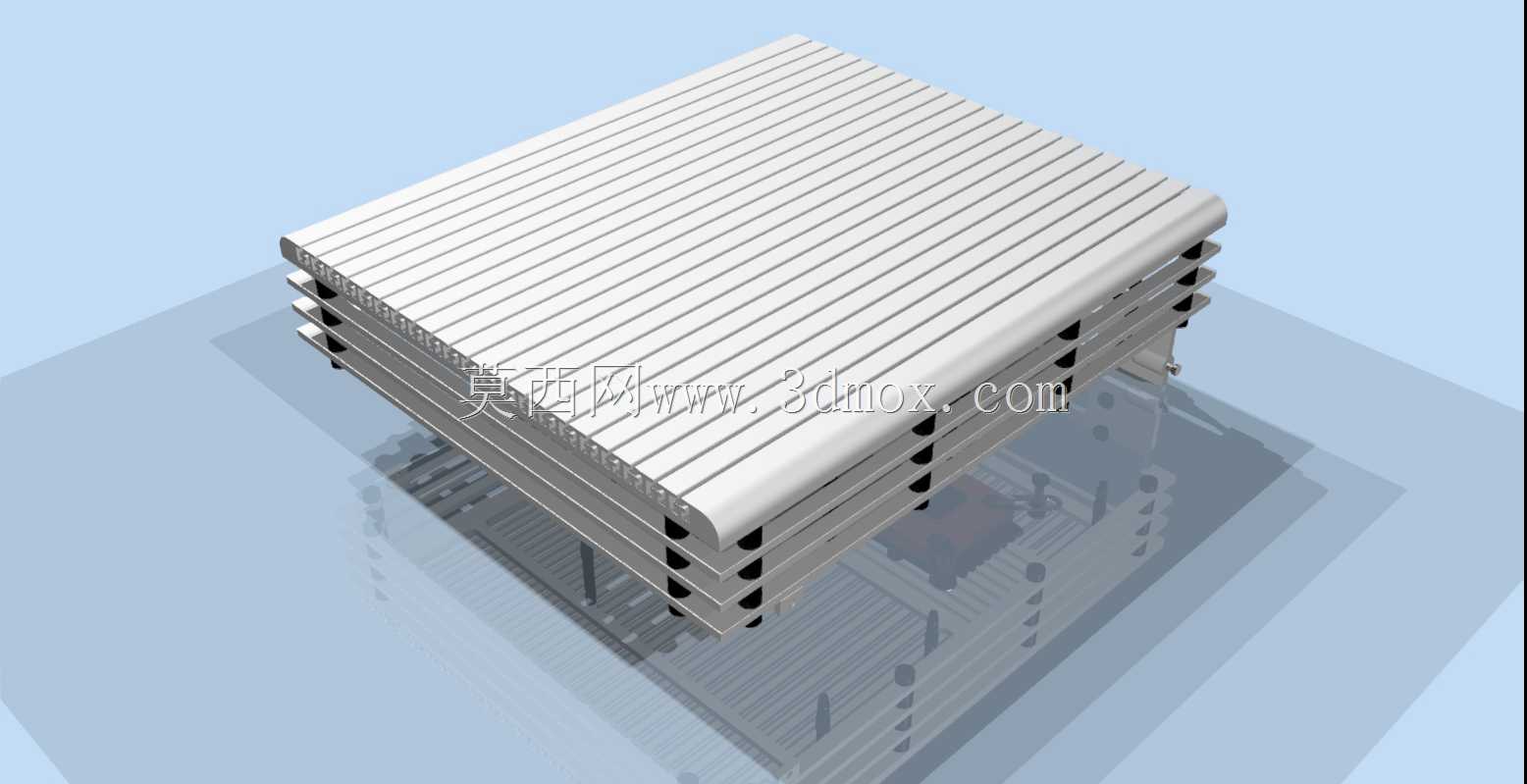

这款开放式无风扇机箱主要面向追求极致静音、高硬件兼容性的DIY装机与小型工作站搭建场景，可适配Mini-ITX与Micro-ATX两种主流主板规格，能够满足桌面级高性能计算、静音办公、影音创作等多场景的装机需求，彻底规避传统风扇散热带来的积灰、噪音、震动损耗等长期使用痛点。在功能设计上，机箱采用全铝材质打造主体结构，提供银色、黑色两种外观配色可选，兼顾轻量化结构强度与金属质感表现。存储扩展方面配置了2个2.5英寸驱动器托架，可支持超薄插槽类驱动器安装，同时预留2个全高扩展插槽位置，能够兼容独立显卡、采集卡等扩展硬件的安装需求；接口部分前置2个USB3.0高速接口，可满足日常外设连接、高速数据传输的使用需求。散热设计是这款机箱的核心亮点，采用底面被动散热结构，标配8根6mm导热热管，可支持135W功耗的处理器散热需求，同时可选配同规格热管升级配置，最高可承载135W功耗的硬件散热负载，完全依靠大面积金属结构与空气自然对流完成热量传导散发，全程无任何机械转动部件，实现运行过程零噪音。在结构设计思路上，采用开放式分层机架结构，摒弃传统封闭机箱的侧板包裹设计，最大化硬件与空气的接触面积，提升被动散热效率的同时，也方便硬件安装调试与日常维护，层架式的结构布局将主板位、存储位、扩展位做了清晰的区域划分，避免硬件安装出现干涉问题，同时预留了充足的走线空间，可实现内部线路的规整排布。机箱的外形尺寸严格控制在280mm×320mm×120mm（宽×深×高），紧凑的体积不会占用过多桌面空间，安装边界上无需预留传统机箱的侧面通风间隙，仅需保证底部与放置台面留有少量空气流通空间即可正常使用，可适配绝大多数桌面摆放、机架嵌入的安装环境，铝制的主体结构也具备优秀的抗形变能力，长期使用不会出现结构变形导致的硬件接触不良问题。
