LGA2011-3型CPU插槽带背板装配结构

该CPU插槽结构主要应用于台式工作站、高性能服务器及高端桌面计算机的主板硬件装配场景，是处理器与主板电路之间实现信号连通、物理固定的核心连接载体，承担着CPU芯片与主板供电、信号传输链路的可靠衔接作用，直接决定了处理器的安装兼容性、运行稳定性与信号传输效率。

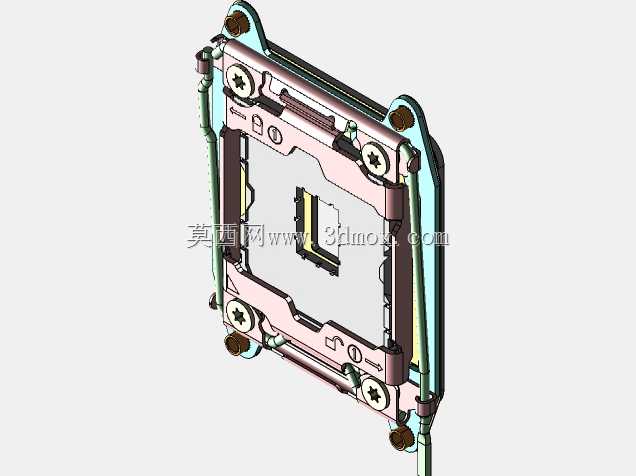

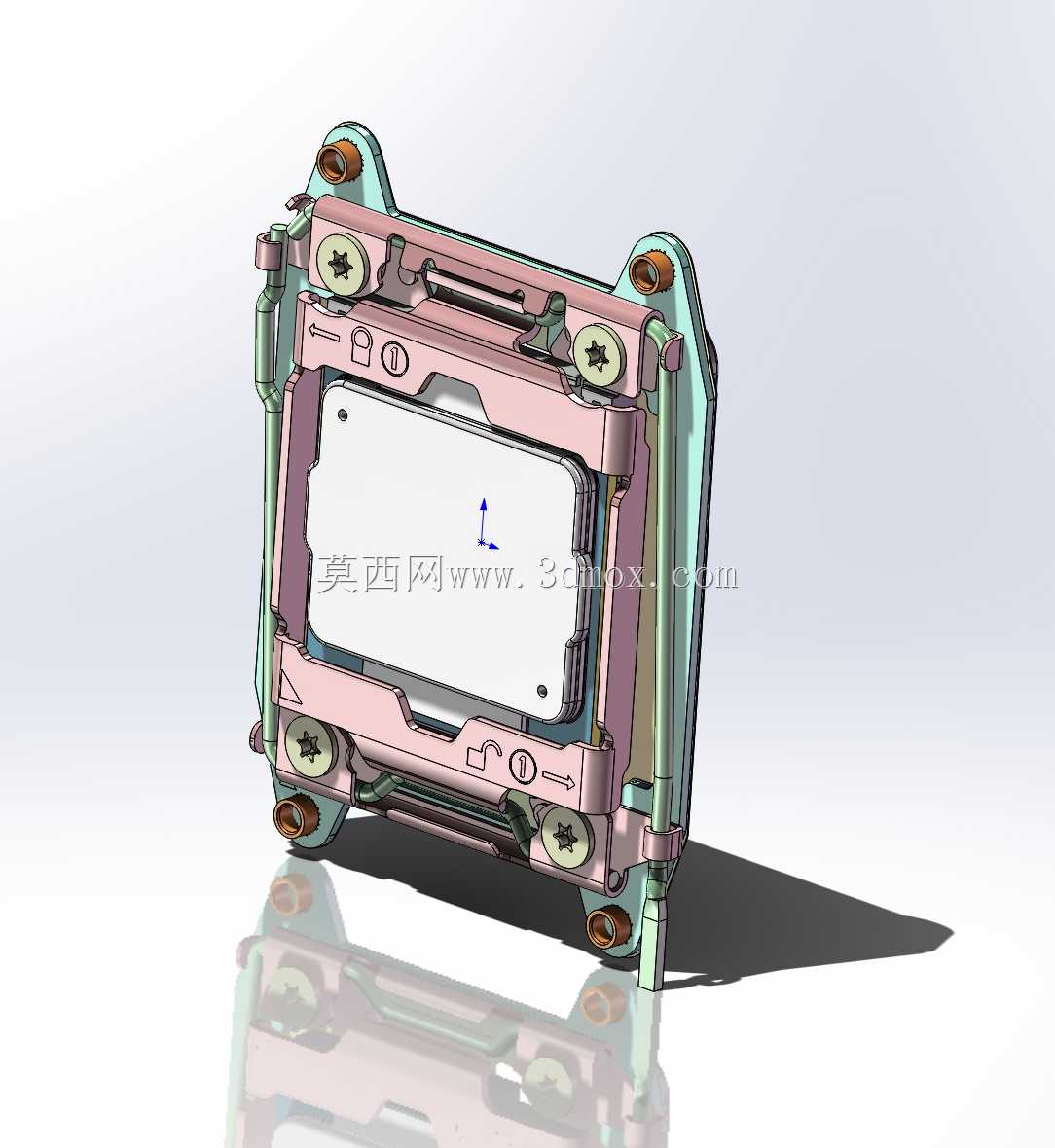

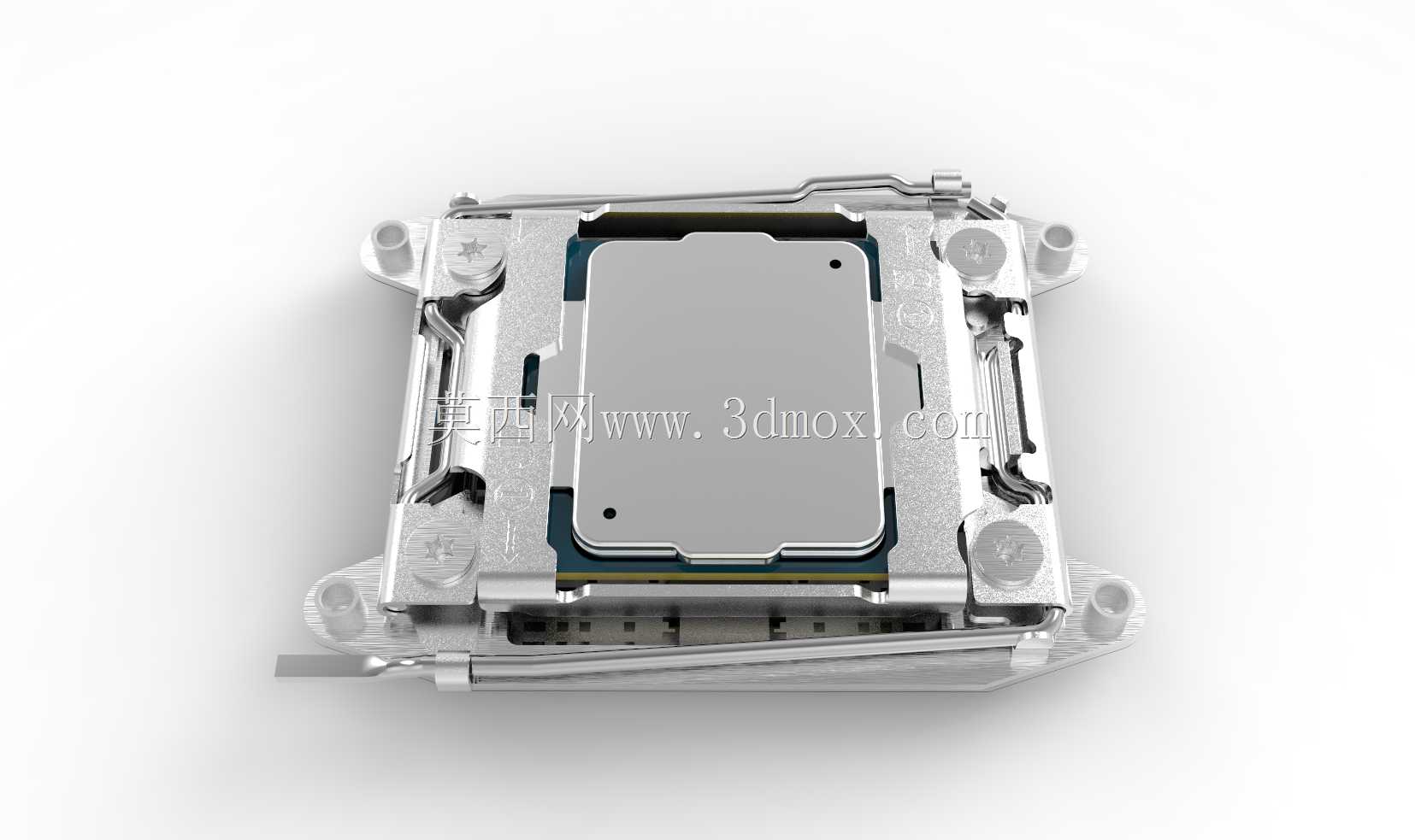

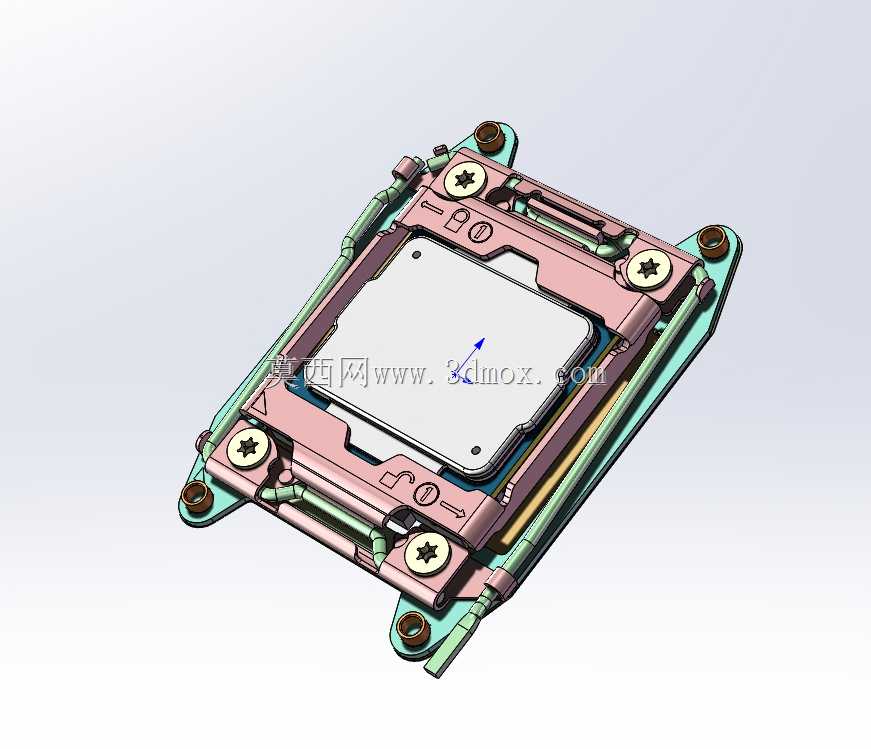

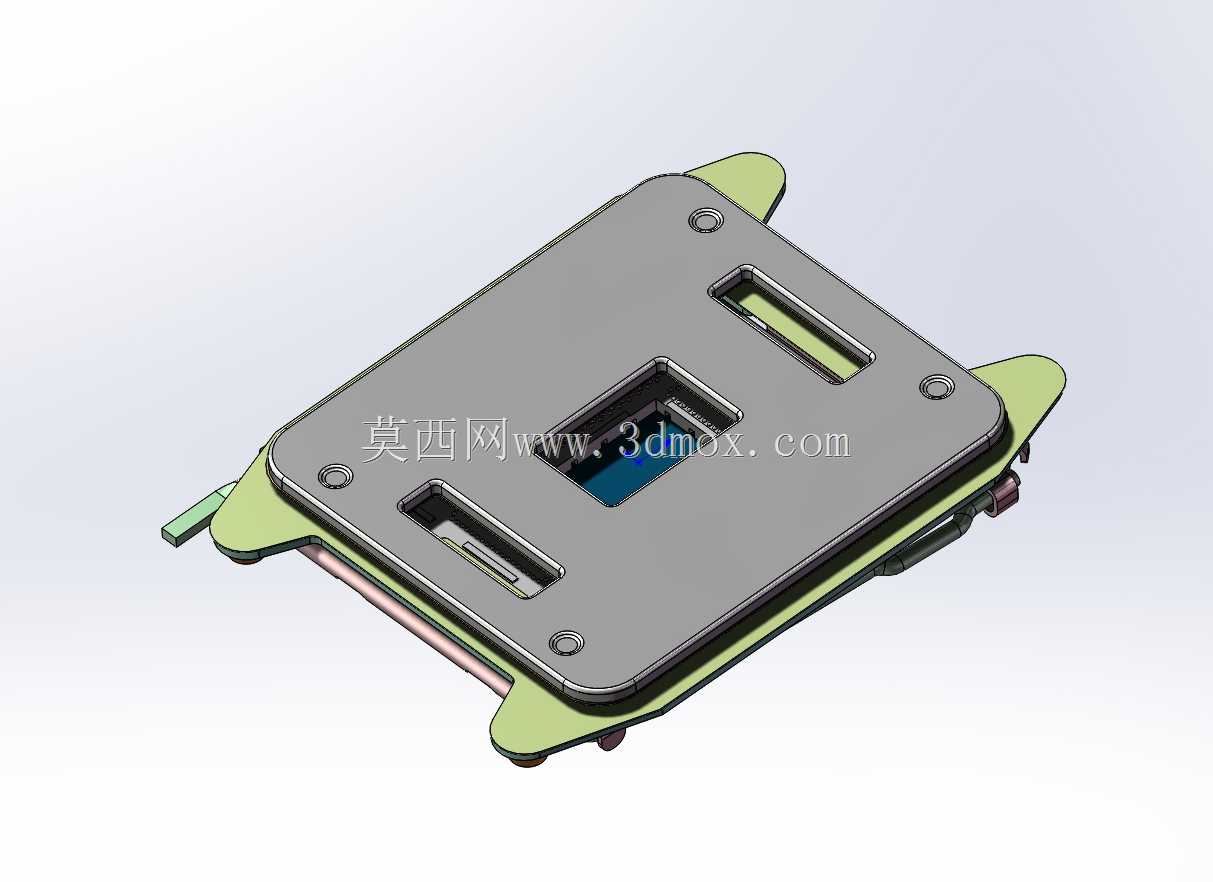

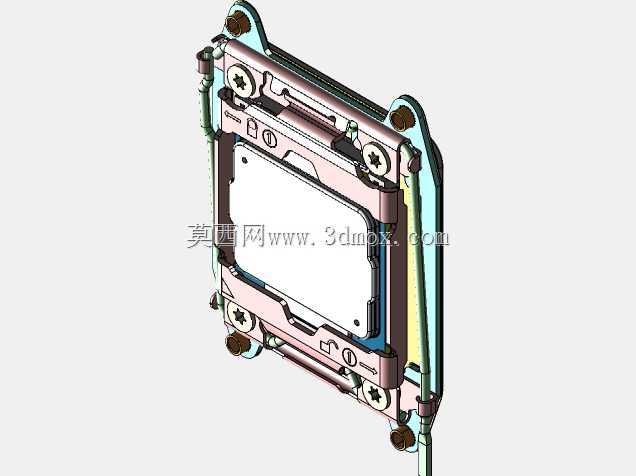

从功能特性来看，这套结构完整包含了插槽本体、金属固定背板、CPU外壳定位框架、锁紧螺丝与弹性压合组件，所有部件均按照实际装配关系完成组合，无需额外调整即可直接用于主板的整机三维布局校验。插槽本体采用高精度触点阵列布局，能够与对应规格CPU的底部触点完全贴合，保证数百个信号引脚的接触压力均匀一致，避免出现接触不良、信号衰减的问题；外围的金属固定框架采用多螺丝点位锁紧设计，配合主板背面的金属背板，能够分散CPU散热器安装时产生的压紧力，避免PCB板因局部受力过大出现弯曲变形，保护主板线路与核心元器件不受外力损伤。

在设计思路上，整套结构严格遵循对应CPU接口的机械规范，所有卡扣、定位柱、锁紧扳手的位置与行程都完全匹配实际硬件的操作逻辑，压杆的开合角度、框架的翻转限位都还原了真实产品的操作手感，既能够模拟CPU安装时的对位过程，也可以校验散热器扣具的安装空间是否存在干涉。外形尺寸方面，插槽整体外轮廓尺寸完全符合行业通用的主板布局规范，安装孔位的间距、背板的覆盖范围都与标准主板的CPU安装区域完全匹配，预留的周边空间能够兼容主流塔式、下压式散热器的扣具安装，不会与主板上的内存插槽、PCIe扩展槽位产生空间冲突。

在实际工程应用中，这套装配结构可以直接用于主板开发阶段的三维布局评审，帮助硬件工程师提前校验CPU区域的元器件排布、走线空间与散热兼容性，也可以用于整机结构设计时的内部空间校核，确认机箱侧盖、CPU散热风道与插槽组件的间隙是否满足装配要求，避免开模或打样阶段出现结构干涉问题，大幅缩短硬件产品的开发验证周期。
