Arduino Uno开源电子开发板结构设计

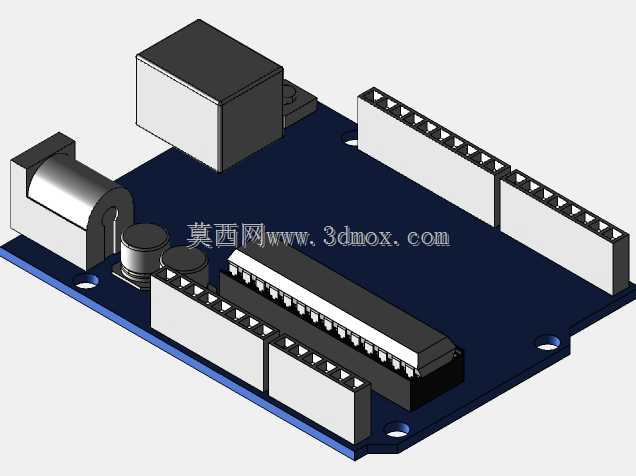

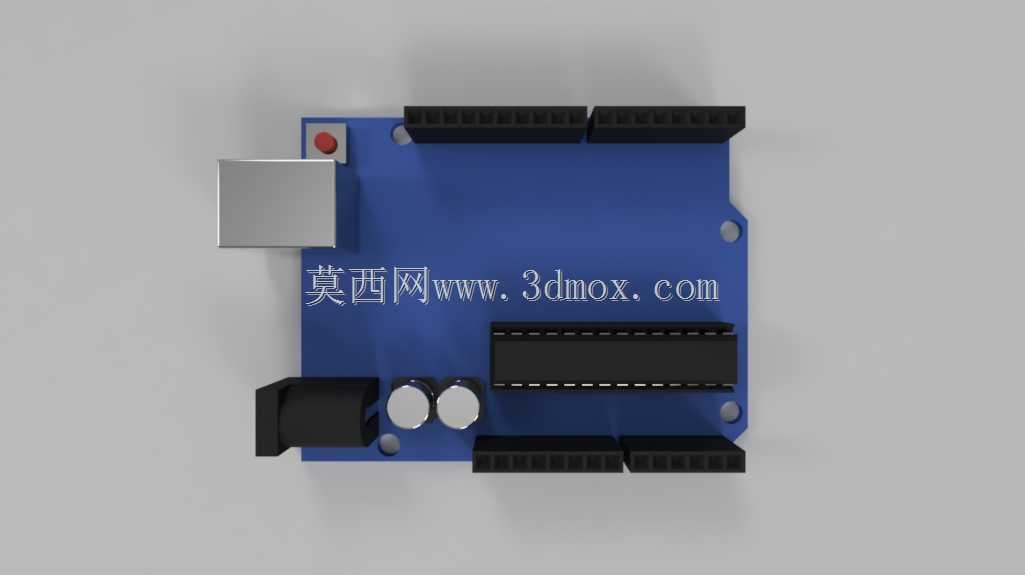

这款开源电子开发板的三维结构设计，围绕创客开发、电子教学、小型智能设备原型搭建等核心应用场景展开，能够满足电子爱好者、学生群体、嵌入式开发者在项目验证阶段的硬件搭载需求，可作为小型智能小车、环境监测节点、简易交互装置的核心控制载体，适配各类外接传感器、执行模块的快速插接调试。从实际用途来看，该开发板承担着程序烧录、信号采集、指令输出的核心功能，能够将编写好的控制逻辑转化为电信号，对接外接的光敏、温湿度、红外等传感元件采集环境数据，同时驱动舵机、电机、LED阵列等执行部件完成预设动作，是入门级嵌入式开发项目中应用最广泛的核心控制硬件。在功能特性的结构适配设计上，模型完整还原了板载的USB-B型接口，用于实现与上位机的通讯连接与程序上传，侧边预留的标准排针接口按照通用间距排布，能够直接对接市面上绝大多数的杜邦线与扩展模块，无需额外转接即可完成电路连接；板载的电源接口支持外部直流供电输入，搭配板上的稳压元件能够为外接模块提供稳定的电压输出，复位按键的位置设置在板边易操作区域，方便开发过程中快速重启设备。设计思路上整体遵循开源硬件的通用尺寸规范，板型采用圆角矩形结构，四个边角预留的安装孔位完全匹配通用开发板固定支架的孔距，既可以直接插接在面包板上使用，也能够通过铜柱固定在各类项目外壳、智能小车底盘的预设安装位上，不会与周边的外接模块产生结构干涉。外形尺寸上严格遵循Uno系列开发板的通用边界，整体长宽控制在常规便携尺寸范围内，板上元件的高度排布经过合理规划，最高的USB接口与电源接口高度统一，排针高度保持一致，堆叠扩展板时能够保证接插件完全贴合，不会出现元件挤压导致的接触不良问题，安装时只需对准排针位置垂直按压即可完成固定，拆卸时也可借助简单工具均匀施力取下，不会对板载元件造成结构损伤。板上的电容、芯片、指示灯等元件的位置排布都经过走线优化，结构上避开了高频信号区域的元件堆叠，既保证了电路运行的稳定性，也让整体板型布局规整，方便开发者快速识别各个接口的功能定义，提升项目搭建的调试效率。
