Arduino开发板分体式防护外壳结构

　　这套壳体针对Arduino开发板在实验台、小型自动化设备、教学装置和嵌入式控制箱中的裸露使用问题而设计，核心作用是把电路板、接线端子和外接接口约束在封闭空间内，降低短路、积尘、误触碰和搬运磕碰的风险。壳体采用上下扣合的分体结构，下部为浅蓝主体盒腔，上部为深蓝盖板，两部分通过四角位置的装配柱对齐，既可以用螺钉锁紧，也能够在3D打印后依靠小间隙配合实现卡扣式固定，便于反复开盖检查跳线、更换模块或调整接线。

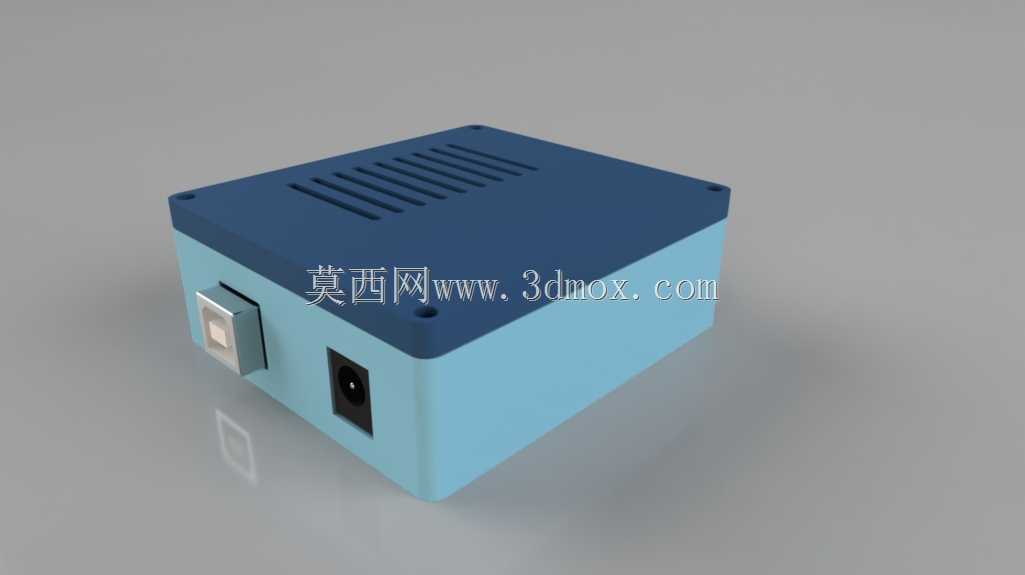

　　从实际装机场景看，开发板常被固定在设备侧板、实训台架、机器人小车底盘或小型检测工位旁，外壳不能只追求封闭，还要保证常用接口外露。模型在侧壁预留了USB接口方孔和直流电源插座圆孔，位置与常见Arduino Uno板卡的接口排布对应，插线后不需要打开上盖即可完成程序烧录和供电。侧壁开孔边缘保留了一定壁厚，打印后不易因插拔线材而崩边；孔位周围的平面区域也给接头外壳留出贴合面，避免线材侧向受力时把焊盘扯动。

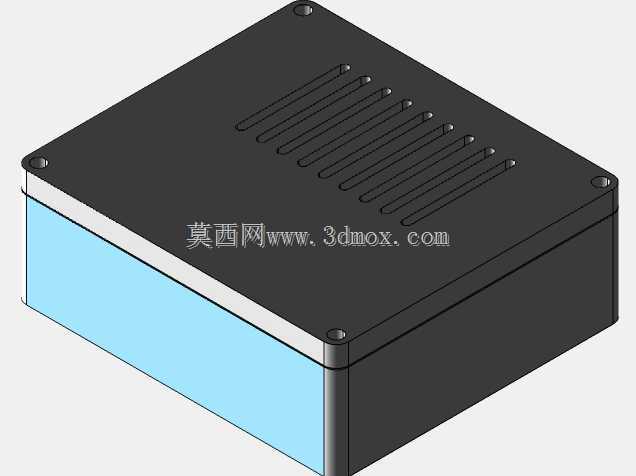

　　上盖表面设计了多条平行散热槽，槽体沿同一方向布置，形成自然对流通道。开发板带载运行时，稳压器、电源接口和驱动扩展模块会产生热量，完全密封的薄壳容易在盒内形成热积聚；开槽后，热空气可以从槽缝排出，冷空气从接口缝隙和下缘补充，适合低功耗控制板长期运行。散热槽同时增加了盖板的刚性，长条状凸起与凹槽相间，使较薄的打印件在受压时不容易出现大面积翘曲。

　　盒腔内部的设计重点是预留板卡安装边界。四角立柱不仅承担上下盖定位，也可作为电路板支撑点，柱高需要根据板卡元件最高处确定，保证USB座、电源座、电容排针与壳壁之间不发生干涉。腔体宽度和长度按开发板轮廓留出装配余量，使板卡可以平放入位，边缘不挤压焊点；底部若增加螺柱，可配合铜柱和自攻螺钉固定PCB，若采用3D打印快速制作，也可以在柱端打印热熔螺母孔，通过热熔铜螺母提高反复拆装寿命。

　　外形方面，壳体整体呈矮方盒形态，边角做了小圆弧过渡，减少应力集中，也避免锋利棱边划伤线束。外壳高度控制在能够容纳板卡最高元件的范围内，不额外占用设备内部空间；底面保持平整，可直接贴装在绝缘板、亚克力面板或设备立板上。安装时既可以从底部穿螺钉固定，也能够在外侧增加耳板、扎带槽或双面胶固定位，适配不同机架条件。

　　结构建模时需要重点检查三类边界：其一，接口孔与板卡插座的同轴度，USB孔和DC电源孔应在装配后完全露出金属或塑料接口，不能被壳壁遮挡；其二，上下盖合模间隙，3D打印材料存在收缩和层厚误差，配合面需要预留均匀间隙，过紧会导致盖板无法压入，过松则会产生晃动；其三，散热槽与内部元件的安全距离，槽缝不能正对高压接线点或裸露焊盘，防止金属碎屑落入。

　　该外壳并不承担重载机械功能，却直接影响电子控制部分的可维护性。把板卡封入盒体后，外部线束可以沿设备线槽整理，维修人员插拔USB或电源时受力位置集中在壳体接口处，而不是直接作用在PCB上。对于教学实验和原型开发，这种壳体还能减少学生误碰元件、反插线材造成的损坏；对于小型自动化装置，统一的盒体外观也便于把控制板与继电器模块、传感器接线端整合到同一安装区域。

　　若用于批量制作，可在现有结构上继续补充防水胶圈槽、挂耳、铭牌平面和线缆固定扣；若用于快速验证，则直接采用PLA或PETG打印即可满足防护需求。PETG韧性较好，适合频繁拆装和略有振动的设备环境；PLA成型容易，适合静态实验台。壳体壁厚、柱径和开孔尺寸应根据打印精度微调，但整体思路保持一致：以板卡轮廓为内部基准，以接口位置为侧壁约束，以散热槽和分体扣合结构兼顾运行安全与维护便利。
