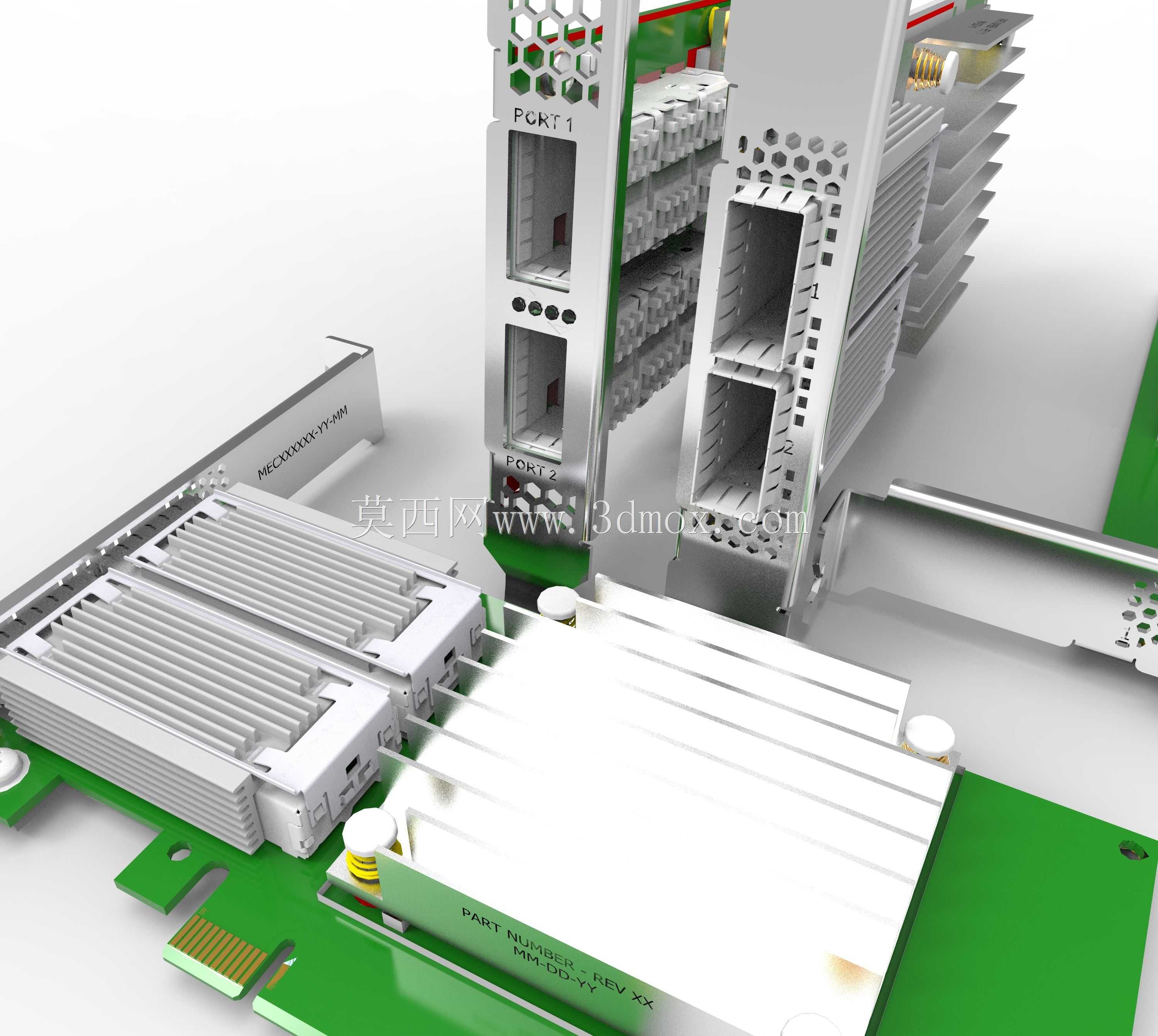

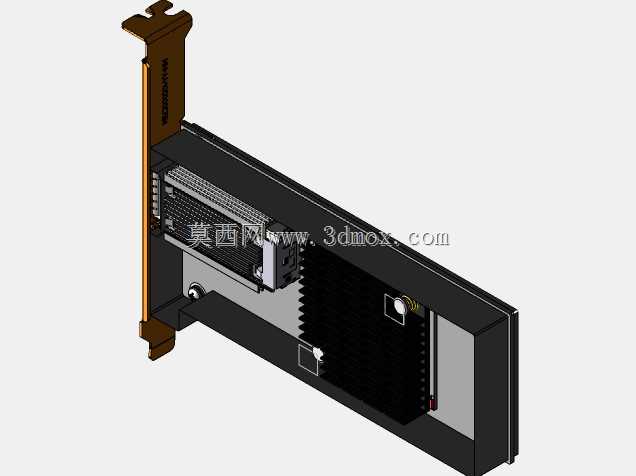

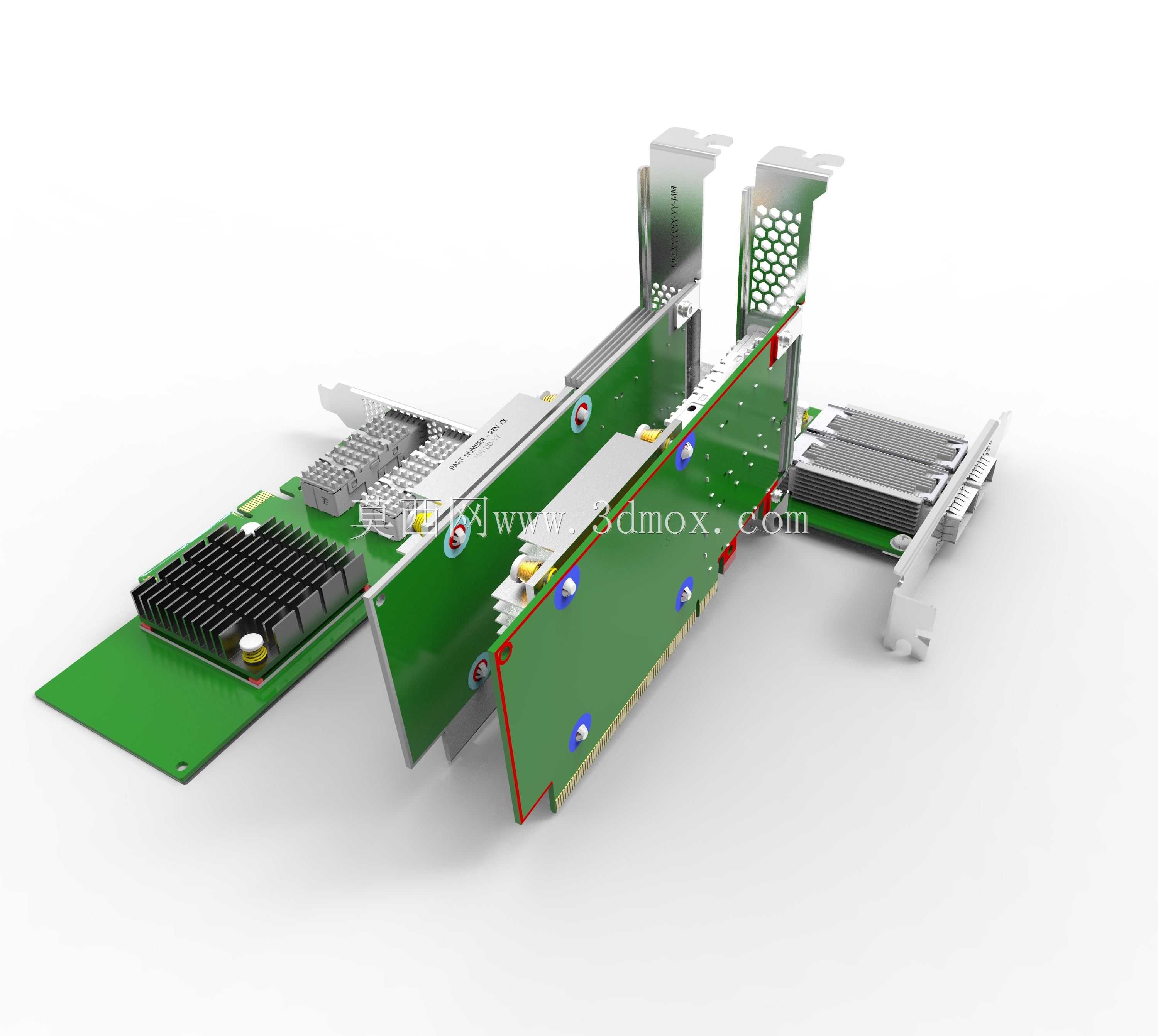

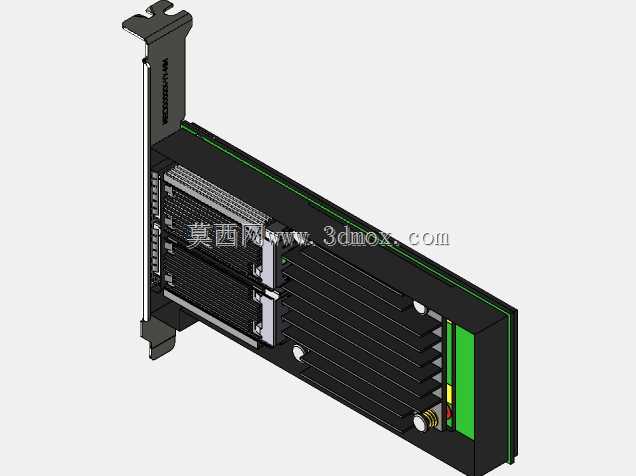

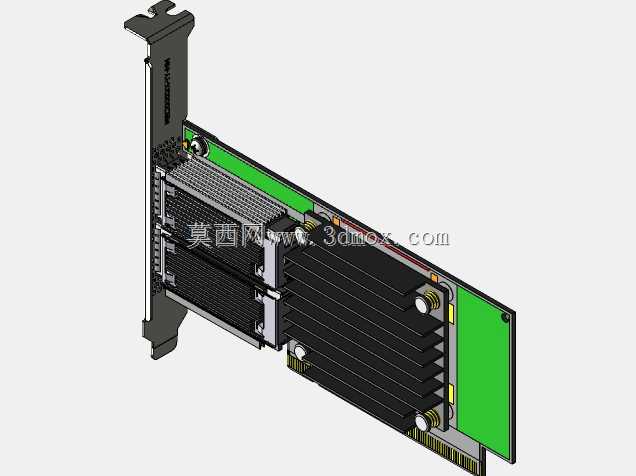

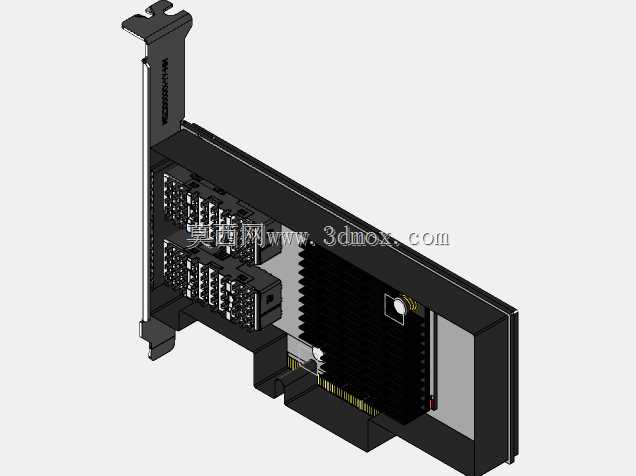

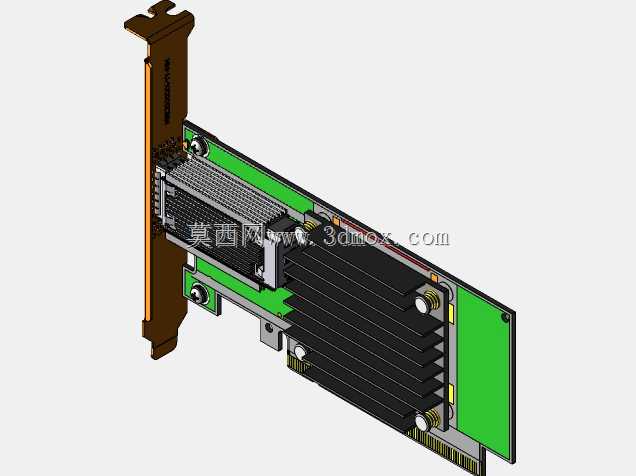

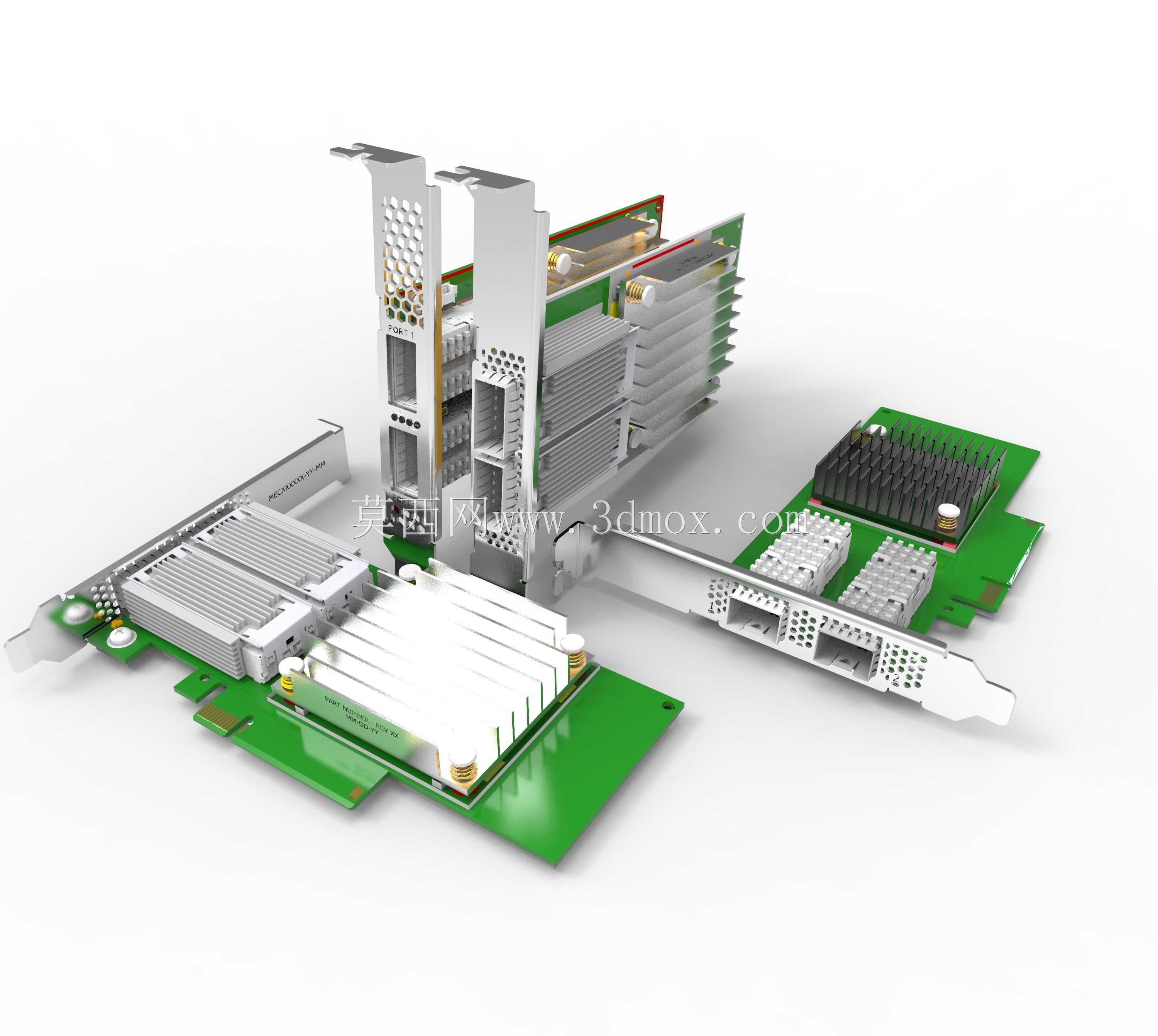

薄型PCIE网络适配扩展卡结构设计

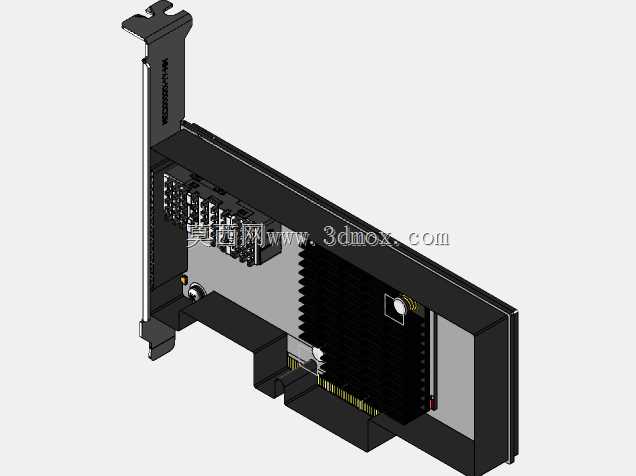

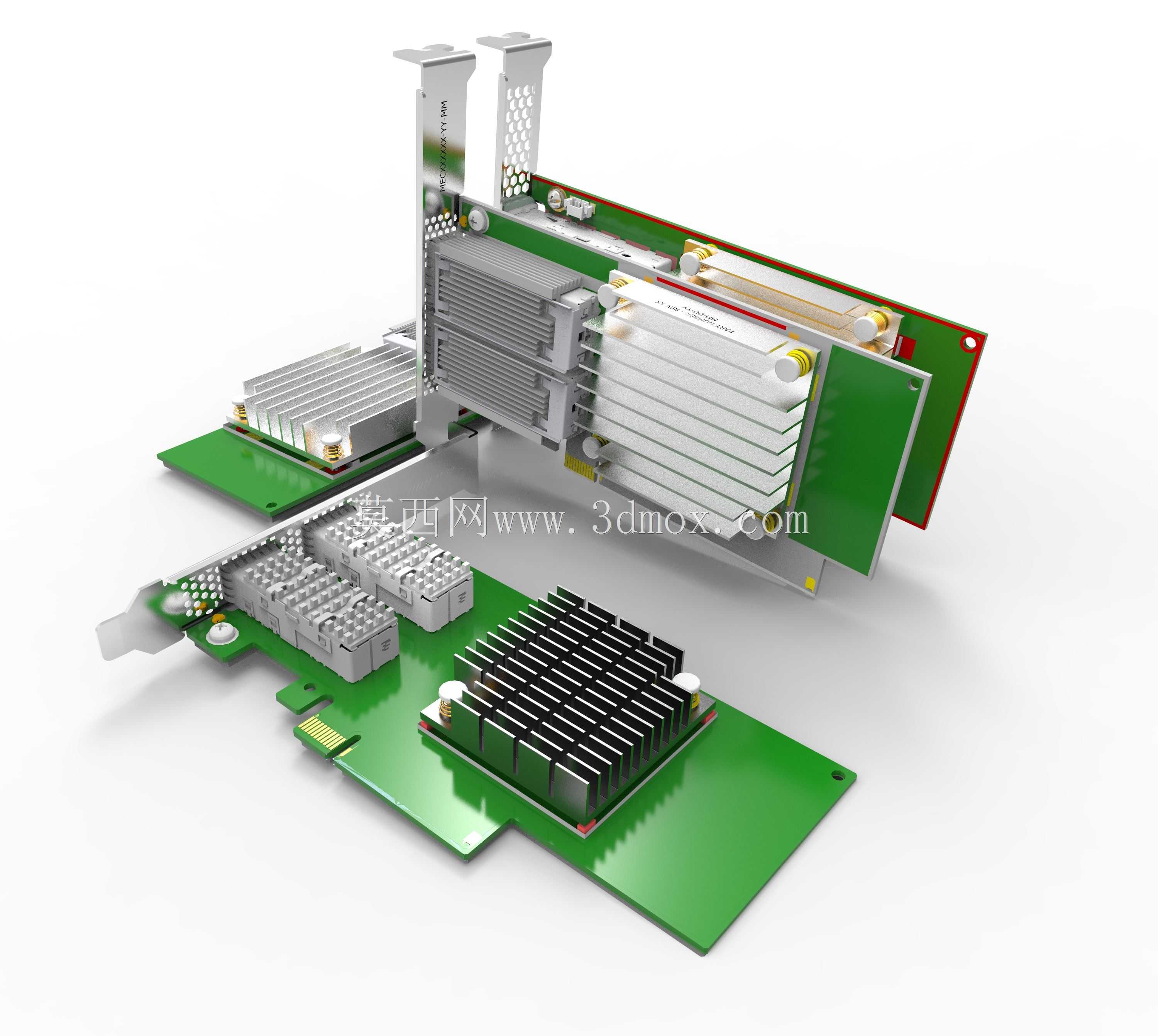

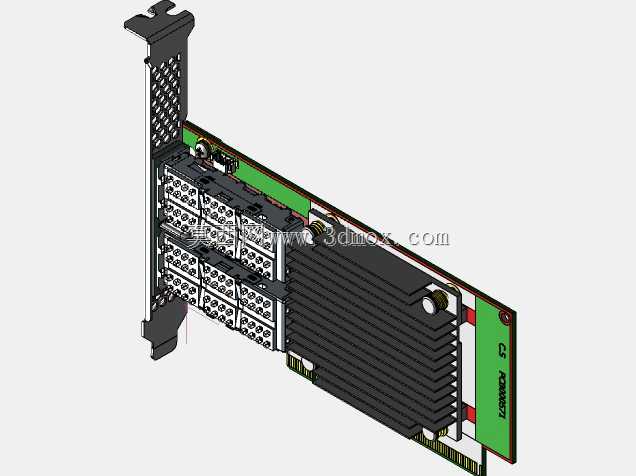

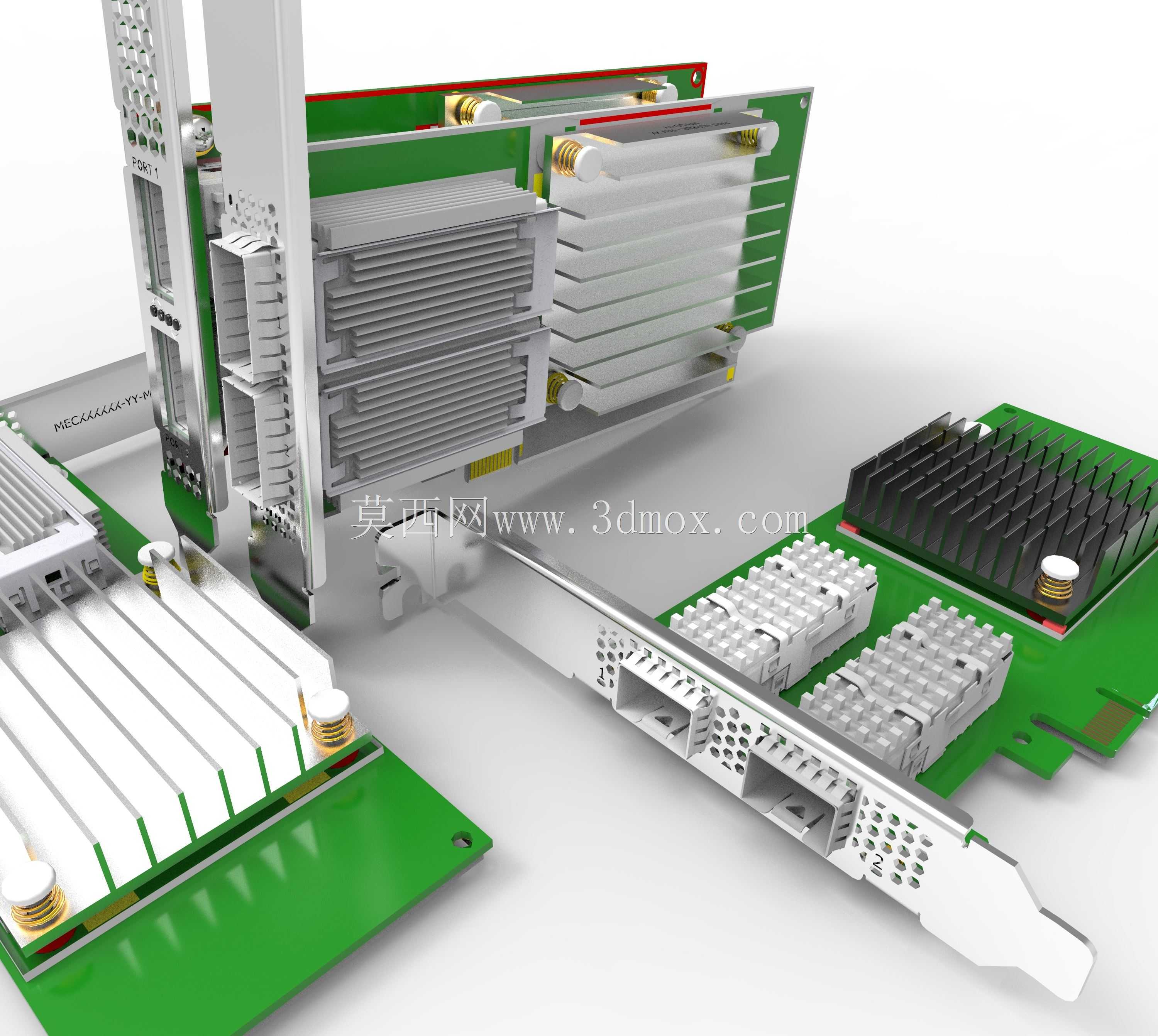

这款薄型PCIE适配卡主要面向服务器、工业控制计算机、高端工作站的硬件扩展场景，在高密度机柜部署、多节点计算集群搭建的场景中，这类薄型扩展卡能够在有限的机箱空间内完成高速网络接口的扩容，无需占用过多机架安装位，适配1U、2U等薄型机箱的安装空间要求，解决了标准高度扩展卡无法装入紧凑型服务器机箱的痛点。从实际用途来看，这类适配卡承担着主机与外部高速网络之间的数据中转传输功能，能够支持高带宽的网络数据收发，满足数据中心内部东西向流量传输、存储区域网络连接、高性能计算节点互联的使用需求，相比板载集成网络接口，独立适配卡可以提供更稳定的传输性能、更低的传输延迟，同时支持多端口扩展，单卡即可扩展出多个高速网络接口，减少主板接口占用。在功能特性设计上，这款适配卡采用了分层布局的结构设计，PCB基板作为核心载体，将主控芯片、散热模组、接口组件、金手指连接端按照信号传输路径依次排布，金手指端严格遵循PCIE协议的物理规范，能够与主板上的PCIE插槽实现可靠的电气连接，保证高速信号传输的完整性。散热结构采用了铝制挤型散热片搭配被动散热的设计，没有额外加装散热风扇，既能够将主控芯片、光电转换模块工作时产生的热量快速传导散发，保证长时间高负载运行下的芯片温度处于合理区间，又避免了风扇转动带来的振动、噪音以及额外的故障点，适配数据中心7*24小时不间断运行的可靠性要求。接口端采用了标准的高速网络接口结构，搭配不同高度的挡板组件，既可以适配全高机箱的安装需求，也可以更换半高挡板适配薄型机箱，挡板上预留了固定螺丝位，安装后能够与机箱机架形成稳固的连接，避免运输、使用过程中接口松动。在设计思路上，这款适配卡严格遵循PCIE CEM规范的尺寸要求，整体板卡厚度、元件高度都控制在标准允许的边界范围内，板上的电容、电阻、接插件等元件都避开了机箱内部的结构干涉区域，金手指到挡板的定位尺寸严格匹配机箱插槽与主板插槽的相对位置，安装时无需额外调整即可顺利插入插槽，元件布局上充分考虑了信号完整性要求，高速信号走线区域避开了电源模块的干扰区域，供电模块布置在金手指近端，减少供电线路的损耗，同时在板卡边缘预留了足够的安装固定孔位，配合机箱卡扣或螺丝实现板卡的多点固定，避免长期使用中板卡变形导致的接触不良。外形尺寸上严格遵循薄型扩展卡的行业标准，板卡长度控制在半长卡的尺寸范围内，能够兼容绝大多数服务器、工控机的扩展槽位深度，板卡整体高度在更换半高挡板后完全符合薄型机箱的内部空间限制，不会与机箱内的其他扩展卡、散热风道、硬盘托架产生结构干涉，安装边界充分考虑了相邻插槽的空间占用，单卡安装后不会遮挡相邻的PCIE插槽，提升了主板扩展槽的空间利用率。
