多规格风机钢板防护盖板结构设计

这款风机钢板盖板是工业散热通风系统中的核心配套防护构件，主要应用于机柜散热、工业设备风冷模块、小型通风机组的端部防护场景，在电子电气柜、工业控制柜、小型暖通送风单元等场景中，承担着阻隔异物接触高速运转风机叶轮、规整风道流向、防护内部核心部件的关键作用，同时兼顾设备外观的整体性与结构防护性能。

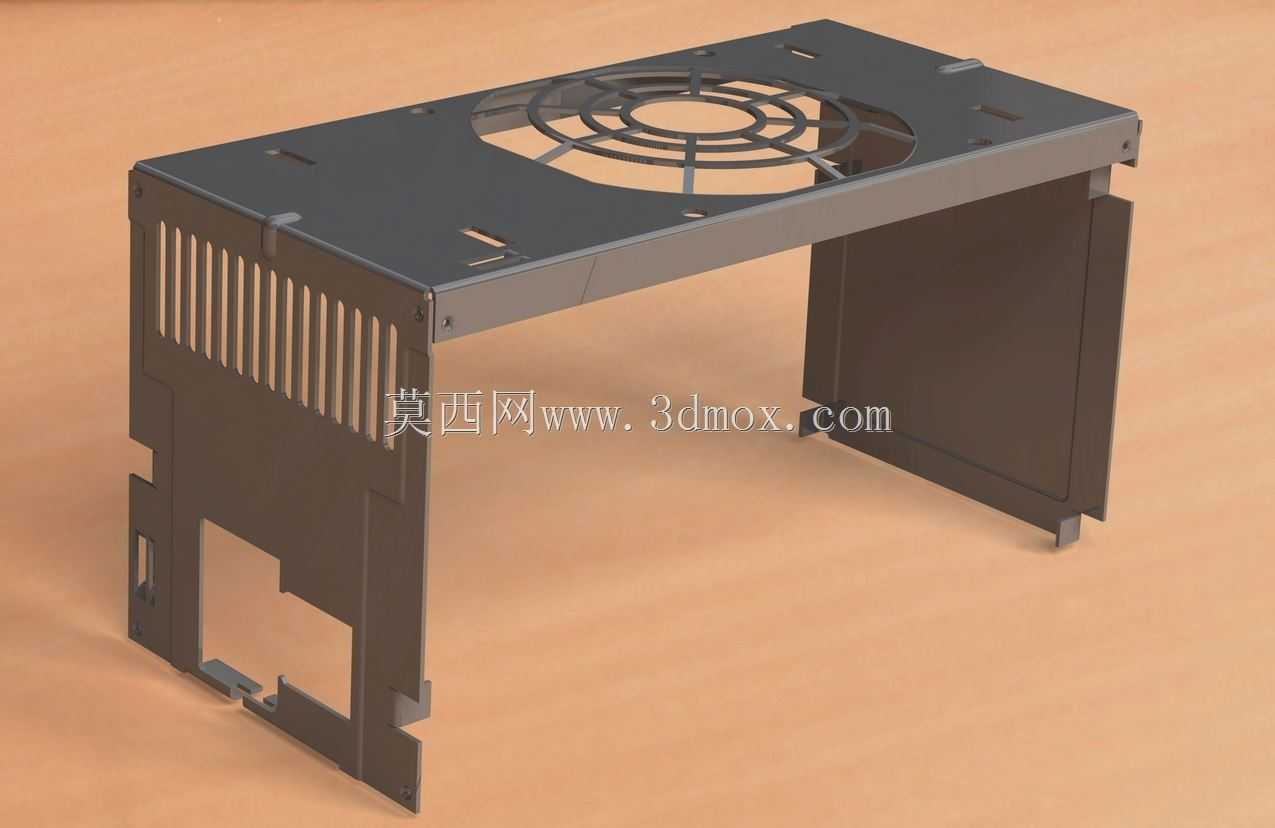

从实际使用功能来看，该盖板采用薄钢板弯折成型的钣金结构，顶部预留的圆形格栅通风口精准匹配风机出风/进风端面，格栅的辐条式排布既能够保证足够的通风通流面积，减少风阻带来的风量损耗，又可以有效阻挡尺寸较大的杂物、碎屑落入风机内部，避免叶轮卡滞、损坏等故障发生。盖板侧面设计的竖向长条通风槽，能够辅助侧向进风，优化风机周边的空气流场，避免局部涡流产生的风噪与风量损失；侧面预留的异形开口则对应设备内部的接线端口、安装卡位，无需额外裁切即可适配装配需求，减少现场加工的工序成本。

在设计思路上，这款盖板充分考虑了钣金加工的工艺特性，整体采用一体化弯折成型工艺，减少了拼接焊接的工序，既提升了构件的整体结构强度，也有效控制了加工成本与成型精度。盖板边缘的折边结构做了钝化处理，避免安装过程中划伤操作人员，同时折边形成的加强筋结构能够提升薄钢板的抗形变能力，避免长期使用过程中出现盖板凹陷、变形的问题。盖板上预留的多个安装卡位与定位缺口，能够快速与风机基座、设备壳体完成对位卡装，配合螺丝孔位可以实现快速固定，大幅提升现场装配的效率。

在尺寸与安装边界上，该系列盖板覆盖80mm、92mm、120mm、140mm四种主流的轴流风机安装尺寸，能够适配市面上绝大多数常规规格的小型工业轴流风机，盖板的弯折高度、侧边安装位的尺寸都经过精准校核，安装后与风机端面、设备壳体的贴合度高，不会出现缝隙过大导致的漏风、异响问题，同时预留的安全间隙能够避免盖板与风机叶轮产生摩擦，保障风机长期稳定运行。整体结构兼顾了防护性能、通风效率与装配便捷性，能够满足多数工业风冷场景的配套使用需求。
