USB转DB9串口信号转换适配器结构设计

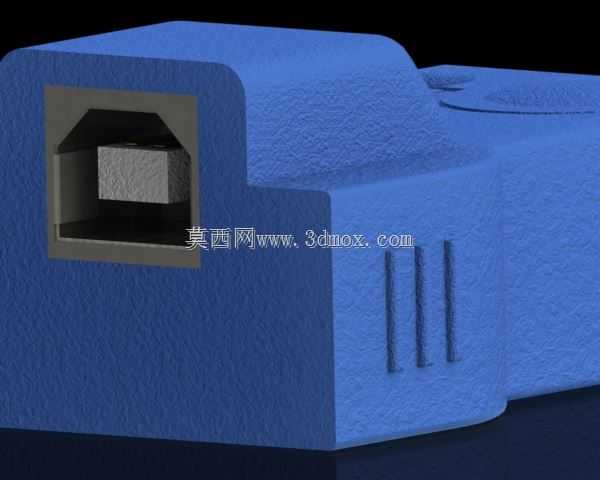

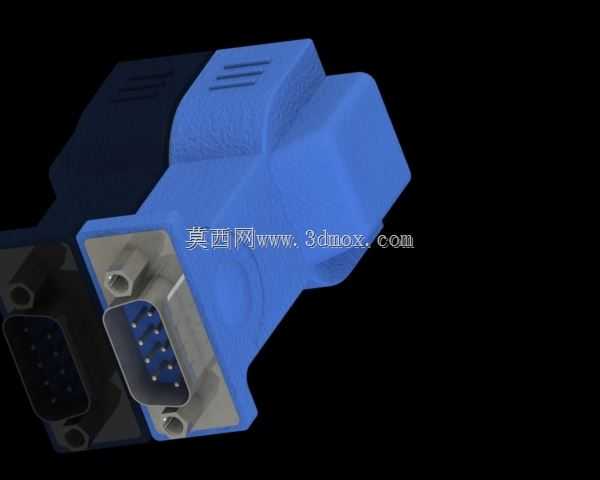

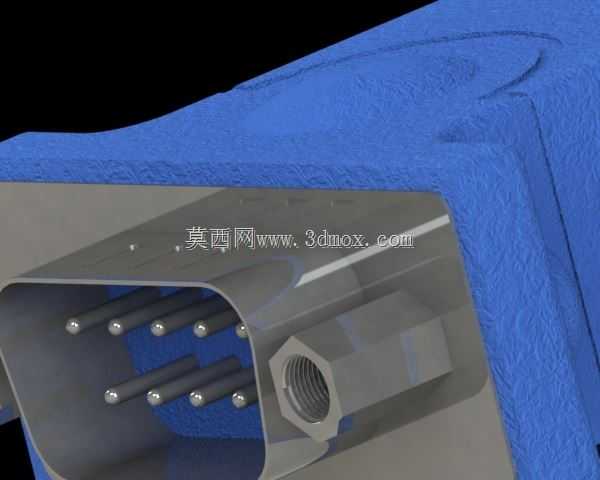

这款USB到串行适配器，主要面向工业现场调试、老旧外设兼容、嵌入式设备开发等场景，解决当下主流计算设备逐步取消原生串行接口，而大量工业级仪器仪表、数控设备、通讯模块、工控终端仍保留DB9串行接口的适配痛点，在设备调试、数据采集、程序烧录、老旧外设复用等场景中承担信号协议转换的核心作用。产品整体采用一体化注塑外壳设计，外壳选用耐冲击的工程塑料材质，表面做细微磨砂处理，既提升日常插拔使用的握持摩擦力，也能避免长期使用后表面残留指纹划痕，保持外观整洁度。接口端一侧为标准USB公头，可直接插接电脑、工控机、嵌入式主机的USB接口，另一侧为标准DB9针式串行接口，匹配常规RS232串口设备的母座接口，接口边缘做了加厚防撞设计，避免频繁插拔导致接口根部开裂，提升结构耐用性。设计过程中充分考虑实际使用的安装边界，整体外形做了紧凑化处理，外壳轮廓无突出尖锐棱角，在密集排布的接口面板上使用时，不会遮挡相邻的其他接口，适配桌面办公、机柜内部、设备现场等多种狭小安装空间。内部结构设计上，将协议转换电路板完全包裹在外壳内部，电路板与接口连接处做了加固处理，避免插拔时的外力传导至电路板焊点导致虚焊脱落，外壳上下盖采用卡扣加超声焊接的固定方式，无需额外螺丝固定，既提升装配效率，也能避免日常使用中螺丝松动脱落的问题。功能层面，这款适配器可实现USB信号与标准串行信号的双向透明传输，无需复杂的外接供电，直接通过USB接口取电即可工作，支持主流的串行通讯波特率范围，可匹配绝大多数常规串口设备的通讯需求，外壳上预留了细微的指示灯透光位，可直观显示数据传输状态，方便现场调试时快速判断通讯是否正常。在实际使用中，这款适配器可直接替代传统的原生串口扩展卡，无需打开设备机箱安装硬件，即插即用的特性大幅降低了现场调试的准备时间，同时紧凑的外形也方便技术人员随身携带，适配外出调试、现场运维等移动作业需求，外壳的弧度设计贴合手持插拔的受力角度，长时间反复插拔也不会产生硌手的不适感，接口的金属部分采用镀金处理，提升抗氧化能力，保证长期使用后的接触稳定性，避免因接口氧化导致的通讯中断、数据丢包等问题。
