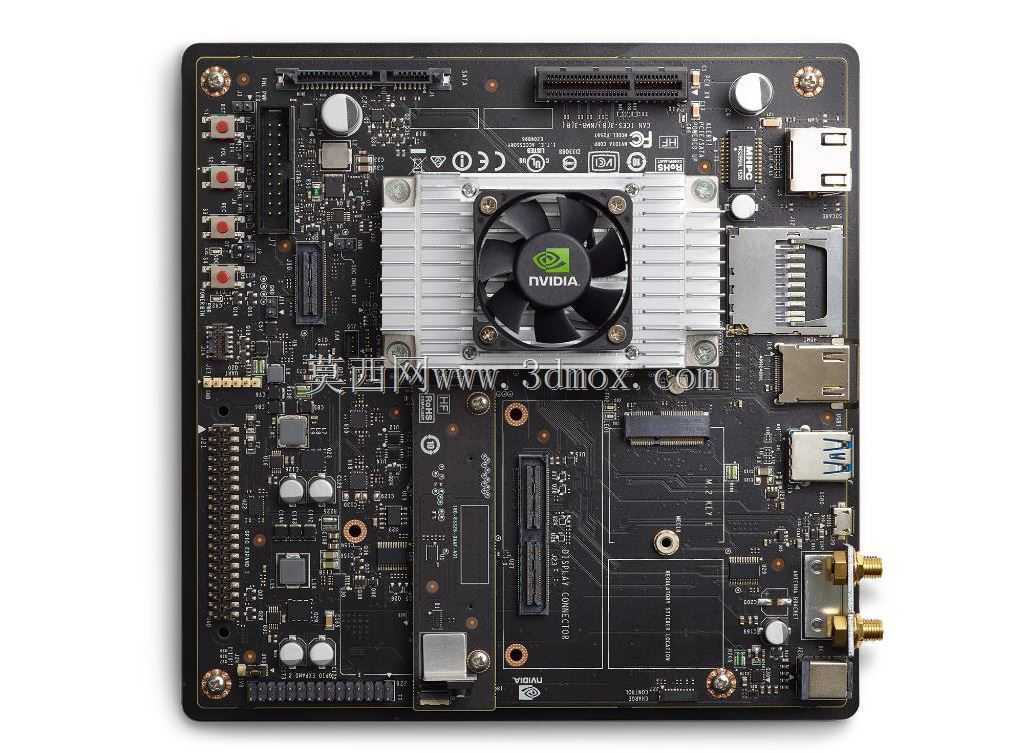

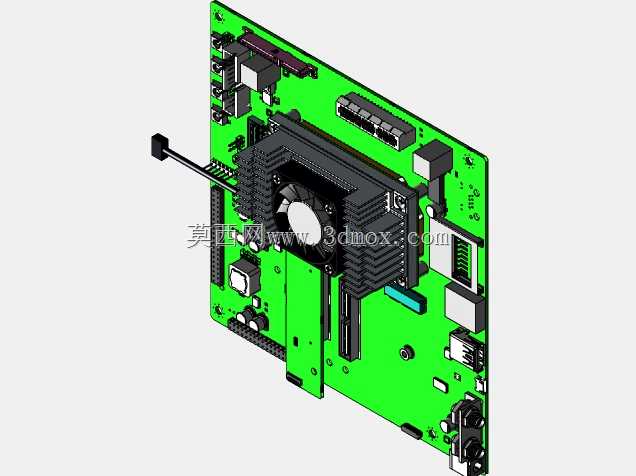

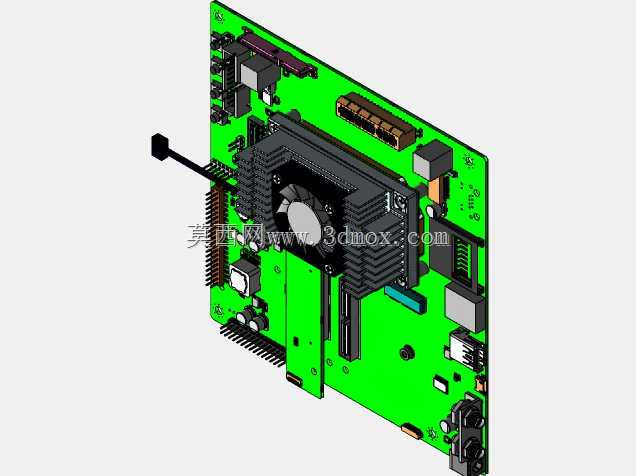

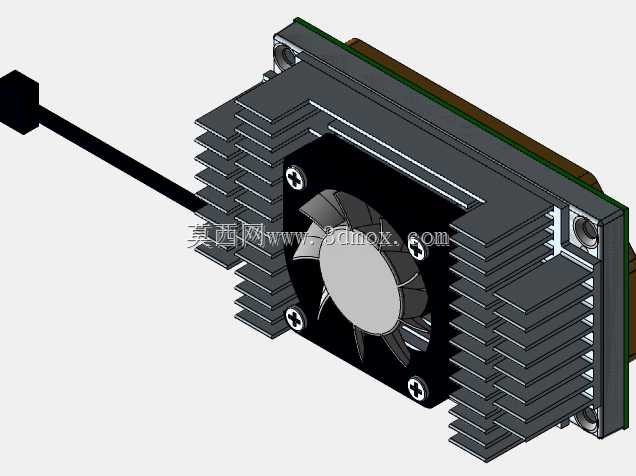

英伟达Jetson TX1嵌入式开发板结构设计

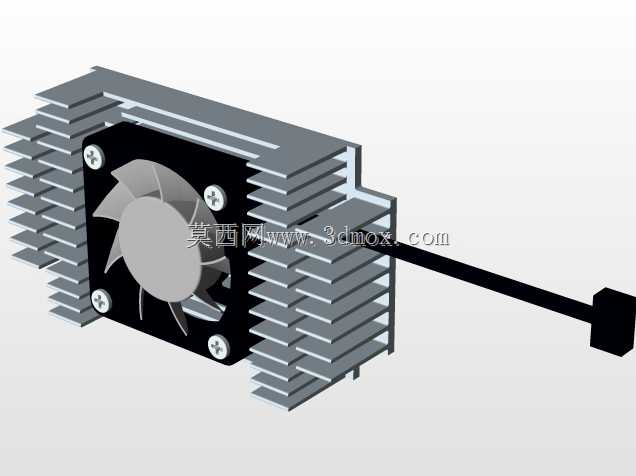

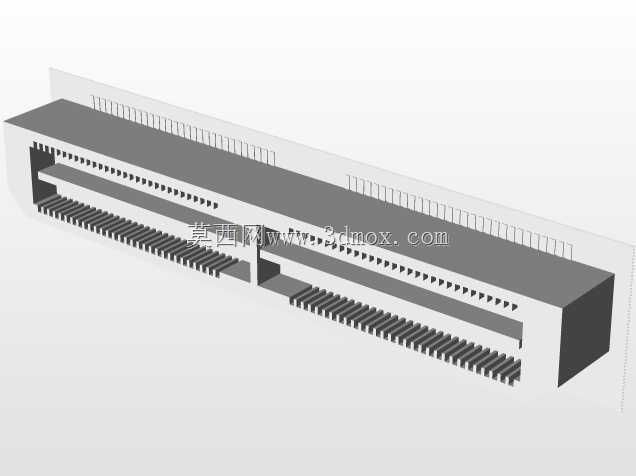

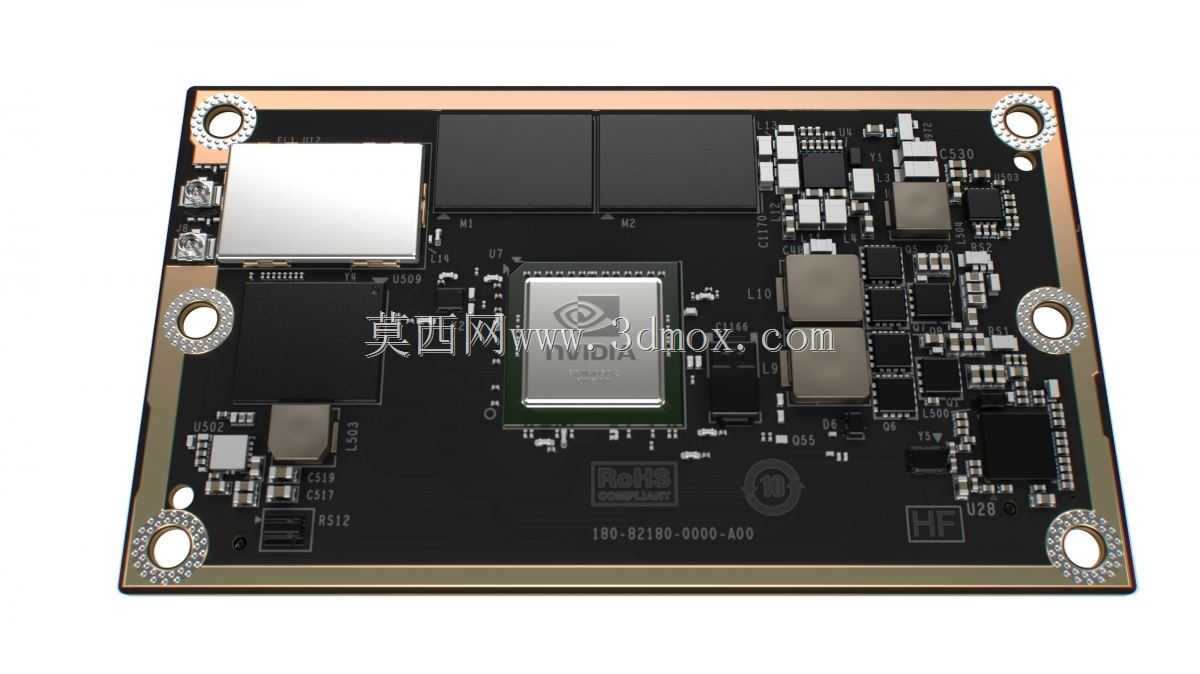

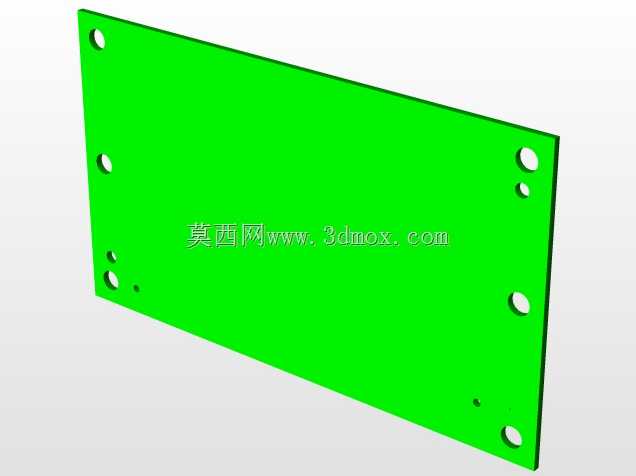

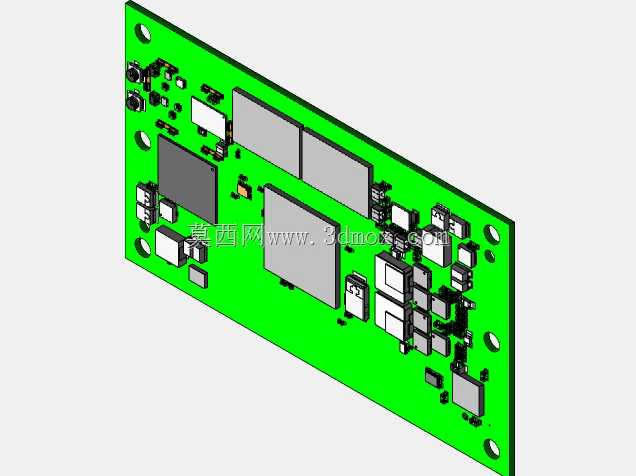

这款嵌入式计算核心模组的三维结构设计，围绕边缘端智能计算场景的实际落地需求展开，可广泛适配智能安防摄像头、自主移动机器人、工业视觉检测终端、低空无人机机载计算单元、车载辅助驾驶感知模块等多类边缘智能设备，为这类对算力、功耗、体积有严苛平衡要求的场景提供核心硬件载体的结构参考。在实际应用中，该模组作为边缘设备的算力核心，能够承接前端传感器采集的图像、点云等多模态数据的实时推理计算任务，无需将原始数据回传云端即可完成本地决策输出，大幅降低数据传输延迟与带宽占用，同时提升设备运行的隐私安全性与离线工作能力。从功能特性来看，该模组采用核心板加散热屏蔽罩的分体式结构设计，核心板区域集成了计算处理单元、存储颗粒、电源管理电路与高速接口触点，外围预留的四个定位安装孔位完全匹配行业通用的载板固定规范，能够直接适配各类定制化载板的安装需求，无需额外调整安装点位。散热屏蔽罩采用金属材质一体化成型，既可以通过平整的上表面贴合外接散热结构导出核心元件运行产生的热量，保障高负载算力输出时的温度稳定性，又能形成完整的电磁屏蔽层，隔绝外界电磁信号对板上高速电路的干扰，同时避免板上元件的电磁辐射对外围敏感电路造成影响。在设计思路上，整体结构遵循紧凑型嵌入式硬件的设计逻辑，将所有核心元件集中排布在矩形核心板范围内，最大化压缩模组的整体占用空间，板上元件高度经过统一管控，所有元件的最高点均低于屏蔽罩的内部容腔高度，避免屏蔽罩安装时挤压元件造成损坏；板边的金手指接口采用对称式排布设计，既保障了高速信号的传输完整性，又能降低载板布线的难度，适配不同层数载板的布线需求。从安装边界来看，模组整体为规整矩形结构，边角做了小尺寸倒角处理，避免安装过程中剐蹭操作人员或周边线路，安装孔位的孔径与沉头深度完全匹配行业通用的M2固定螺丝规格，屏蔽罩与核心板之间采用卡扣加定位柱的组合固定方式，无需额外粘接即可实现牢固装配，同时方便后期维护时拆解检修。核心板与载板对接的金手指触点做了等长设计，保障高速信号传输的同步性，板上的电源输入区域做了局部加宽处理，能够承载大电流供电需求，适配不同功耗档位的运行模式。
